Passo a Passo Tecnvolt para Localização de Falhas em Cabos Subterrâneos: do Chamado ao Laudo

O processo Tecnvolt em 8 etapas: chamado, mobilização, APR+LOTO, aterramento, caracterização, pré-localização, pinpoint e laudo. Por Eng. Raphael Leite Menezes Santos.

Precisão até 1%

Pré-localização com TDR, ARM, Decay e ICE.

Pinpoint em cm

Receptor acústico/eletromagnético — escavação mínima.

ART + laudo

Assinados por engenheiro CREA-PE.

Transparência total — o que acontece em cada minuto do serviço

Quando uma falha em cabo subterrâneo de média tensão para sua operação, a pergunta que importa não é “o que vão fazer com meu cabo?” — é “quando eu volto?”. A resposta depende menos do equipamento e mais do processo. Localização sem método é sorte; localização com método é engenharia.

Este artigo descreve, em detalhe operacional, o protocolo Tecnvolt para localização de falhas em cabos isolados de média tensão (1 kV a 36,2 kV em rotina; 69 kV sob consulta). São oito etapas com prazos declarados, entregáveis documentados em cada uma, e ponto de decisão claro em cada transição. Sem caixa-preta. Sem improvisação. Sem “vamos ver o que aparece”.

O objetivo deste conteúdo é triplo: (1) dar previsibilidade ao cliente que precisa explicar para sua organização quanto tempo a falha vai levar para ser resolvida; (2) servir de referência operacional para a equipe interna do cliente que vai acompanhar o serviço em campo; (3) tornar a contratação uma decisão informada — quando você conhece o processo, consegue avaliar se o que o fornecedor está fazendo está dentro do padrão técnico esperado.

A quem este conteúdo se dirige

Engenheiros eletricistas responsáveis por sistemas MT em indústrias, usinas solares, concessionárias, hospitais, data centers, portos, terminais e operações 24/7. Supervisores e coordenadores de manutenção elétrica. Gestores industriais que respondem por confiabilidade operacional e precisam comunicar prazos para suas diretorias. Compradores técnicos que avaliam propostas de fornecedores de serviços críticos. Responsáveis por contratos anuais de O&M (operação e manutenção). Operadores de subestação que vão acompanhar a equipe Tecnvolt em campo. E também — talvez especialmente — engenheiros recém-formados que querem entender, em profundidade operacional, como esse tipo de serviço técnico é executado em campo no Brasil.

Conteúdo educativo. Ensaios e intervenções em sistemas elétricos de média e alta tensão devem ser realizados por equipe qualificada, com APR, PT, instrumentos adequados e responsabilidade técnica documentada. Adapte os procedimentos descritos às suas normas internas, ao seu plano de manutenção e à criticidade do seu ativo.

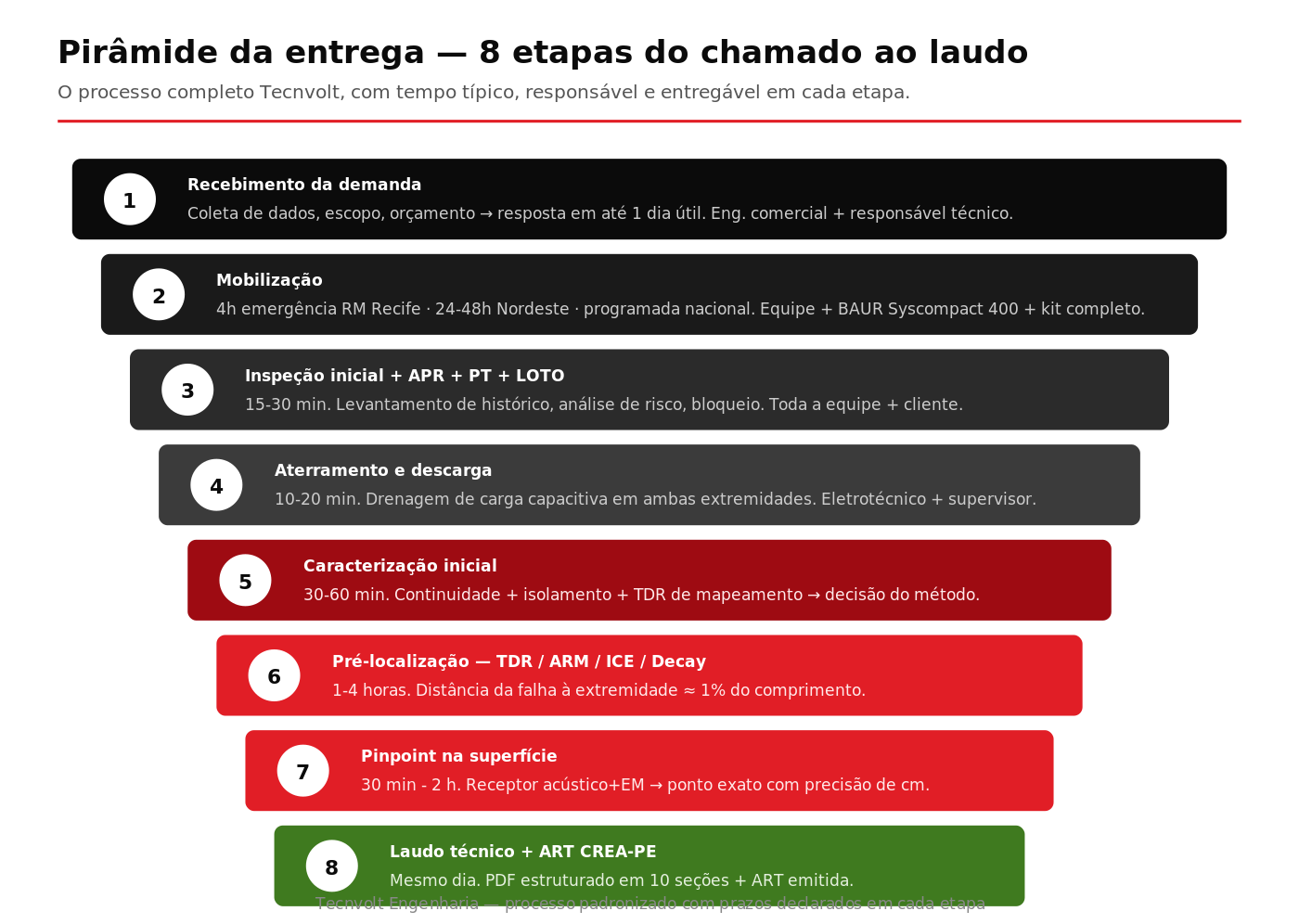

A visão geral do processo

O protocolo Tecnvolt para localização de falhas em cabos subterrâneos MT tem oito etapas formais. Cada etapa tem prazo típico, responsável definido e entregável documentado. As primeiras quatro etapas são preparatórias (do chamado à liberação técnica do cabo para ensaio); a quinta é a caracterização inicial; a sexta é a pré-localização (o coração técnico do serviço); a sétima é o pinpoint na superfície; a oitava é a entrega do laudo técnico. Em ativos críticos, uma nona etapa opcional — validação pós-reparo via VLF — completa o ciclo.

A pirâmide acima resume o processo. A base (etapas 1-4) é onde se monta a operação com segurança; o corpo (etapas 5-6) é onde o trabalho técnico acontece; o topo (etapas 7-8) é onde a entrega se materializa. Cada etapa depende rigorosamente da anterior — pular a etapa 4 (aterramento) compromete a segurança; pular a etapa 5 (caracterização inicial) compromete a escolha do método na etapa 6; pular o laudo na etapa 8 compromete a rastreabilidade do ativo.

O custo de pular etapas

Há fornecedores no mercado que pulam etapas para “ir mais rápido”. É falsa economia. Os custos reais aparecem depois — em escavação no lugar errado, em segunda falha em emenda vizinha, em religamento que estressa o transformador, em auditoria interna que rejeita o serviço por ausência de ART. O protocolo Tecnvolt existe para que essa economia falsa não aconteça.

Outro ponto importante: o protocolo é o mesmo independentemente do tipo de cliente ou da urgência. O que muda é o ritmo (em emergência, etapas se sobrepõem no tempo) e o nível de formalização (em contratos anuais, alguns documentos são pré-preenchidos para acelerar). Mas a sequência técnica não muda — porque a engenharia da localização não muda em função da urgência.

As 8 etapas do protocolo Tecnvolt — em profundidade operacional

Etapa 1 — Recebimento da demanda (resposta em até 1 dia útil)

Tudo começa pelo contato inicial. Os canais disponíveis são WhatsApp direto da engenharia (canal preferencial em emergência), telefone fixo, e formulário no site da Tecnvolt. Em qualquer dos canais, a engenharia coleta um conjunto mínimo de informações para dimensionar tecnicamente o serviço:

Localização do cabo — município, estado, planta industrial, subestação de origem.
Classe de tensão — 1 kV, 13,8 kV, 15 kV, 24,2 kV, 36,2 kV (atendimento de rotina); 69 kV (sob consulta).
Comprimento estimado do cabo — em metros. Se não souber, comunique para a engenharia já mobilizar localizador de trajeto.
Tipo de instalação — banco de dutos, eletroduto, eletrocalha, bandejamento, instalação direta no solo.
Tipo de cabo — XLPE (predominante), EPR, PILC (cabos antigos). Se não souber, comunique idade aproximada da instalação.
Histórico recente — manutenções, ensaios anteriores (VLF, Tan Delta, DP), eventos de obra civil próxima, ocorrências de umidade ou inundação.
Situação atual — emergência industrial (sistema fora agora), manutenção planejada (janela operacional disponível em data futura), avaliação preventiva (sem evento, mas com necessidade de diagnóstico).

Com essas informações, a engenharia define o escopo, o equipamento necessário, a composição da equipe (eletrotécnico, supervisor de campo, engenheiro responsável), a janela operacional, e o orçamento. O retorno é em até 1 dia útil. Em emergência crítica, esse retorno frequentemente acontece em menos de 4 horas, porque a engenharia já entrou em modo de mobilização paralela enquanto monta a proposta formal.

O orçamento descreve: itens executados, prazo de mobilização, condições comerciais, validade da proposta, exclusões (o que não está incluso — por exemplo, reparo executado, validação pós-reparo separada, deslocamento adicional). É documento formal que serve como base contratual.

Etapa 2 — Mobilização (4h em RM Recife / 24-48h Nordeste / programada nacional)

Aprovada a proposta, a equipe é mobilizada. Os prazos são objetivos:

Emergência industrial em Recife e Região Metropolitana: deslocamento prioritário em até 4 horas. Equipe completa, BAUR Syscompact 400, receptor de pinpoint, instrumentos auxiliares, EPI de toda a equipe, documentação técnica.
Demais cidades do Nordeste (Salvador/BA, Fortaleza/CE, Natal/RN, João Pessoa/PB, Maceió/AL, Aracaju/SE, Teresina/PI, São Luís/MA e interiores correspondentes): 24 a 48 horas conforme distância e disponibilidade de logística.
Outras regiões do Brasil: mobilização programada com prazo acordado caso a caso. Para clientes com contrato anual, o prazo de mobilização nacional é pré-acordado em contrato.

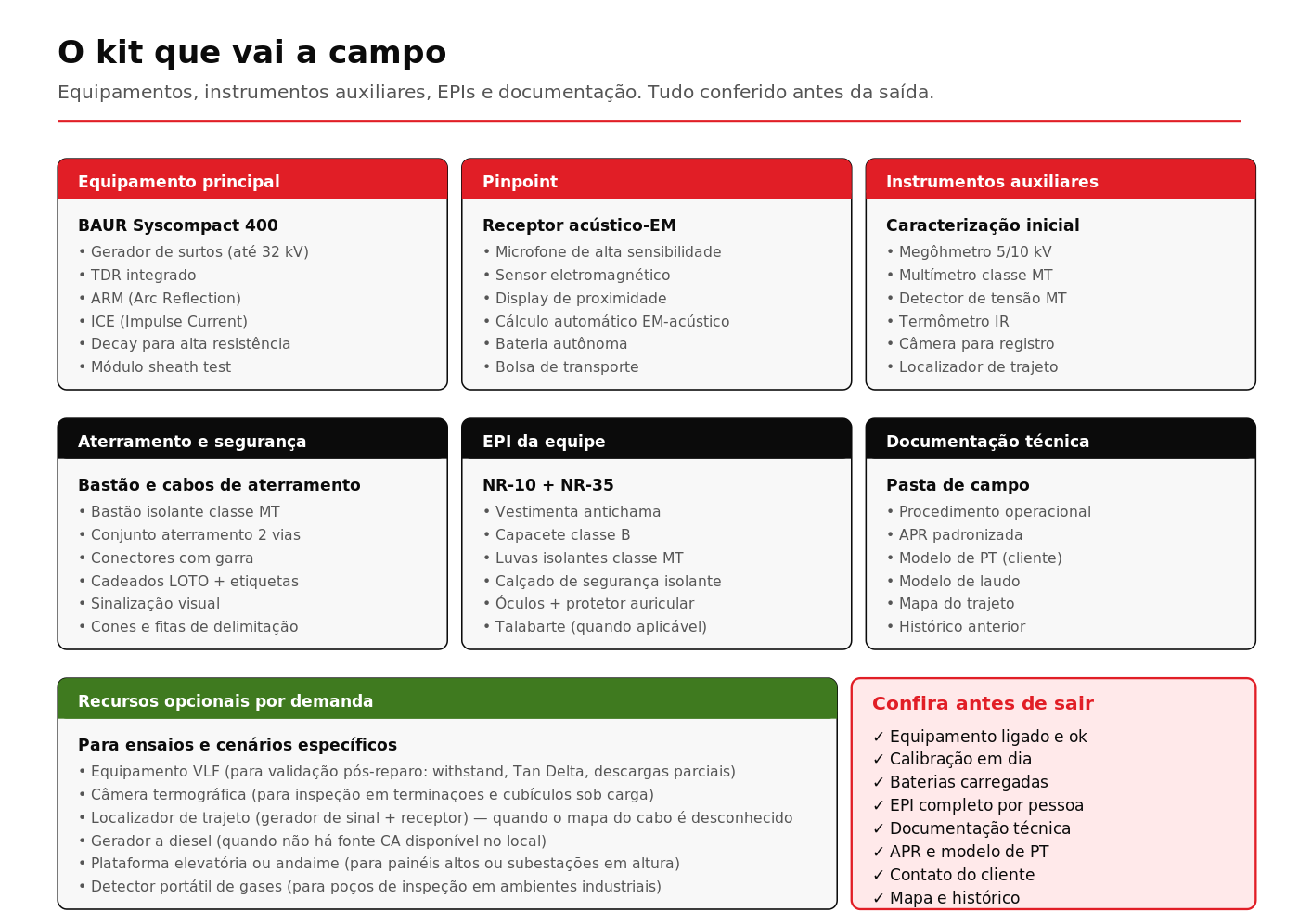

O que vai na “mochila” técnica da equipe está detalhado na figura abaixo. Conferência completa antes da saída — equipamento ligado e funcionando, calibração em dia, baterias carregadas, EPI completo por pessoa, documentação técnica pronta, mapa do trajeto e histórico do circuito impressos ou em tablet.

O kit cobre seis frentes: equipamento principal (BAUR Syscompact 400 ou equivalente), pinpoint (receptor acústico-eletromagnético), instrumentos auxiliares (megôhmetro, multímetro MT, detector de tensão, termômetro IR, câmera, localizador de trajeto), aterramento e segurança (bastão isolante, conjunto de aterramento, cadeados LOTO), EPI completo conforme NR-10 e NR-35, documentação técnica (procedimento, APR, modelo de PT, modelo de laudo, mapa do trajeto, histórico). Recursos opcionais (VLF para validação pós-reparo, câmera termográfica, localizador de trajeto, gerador a diesel, plataforma elevatória, detector de gases para poços) são mobilizados conforme escopo declarado em proposta.

Etapa 3 — Inspeção inicial + APR + PT + LOTO (15-30 min)

Chegada no local, a equipe não começa pelos instrumentos. Começa pelo levantamento operacional. A inspeção inicial cobre: identificação das duas extremidades do cabo (subestação de origem, subestação ou painel de destino), inspeção visual de terminações nos cubículos/painéis (sinais de aquecimento, fuligem, cheiro residual de queima, deformação de bucha), verificação do aterramento da blindagem do cabo, identificação de poços de inspeção acessíveis no trajeto, e levantamento do histórico imediato com a equipe de operação do cliente.

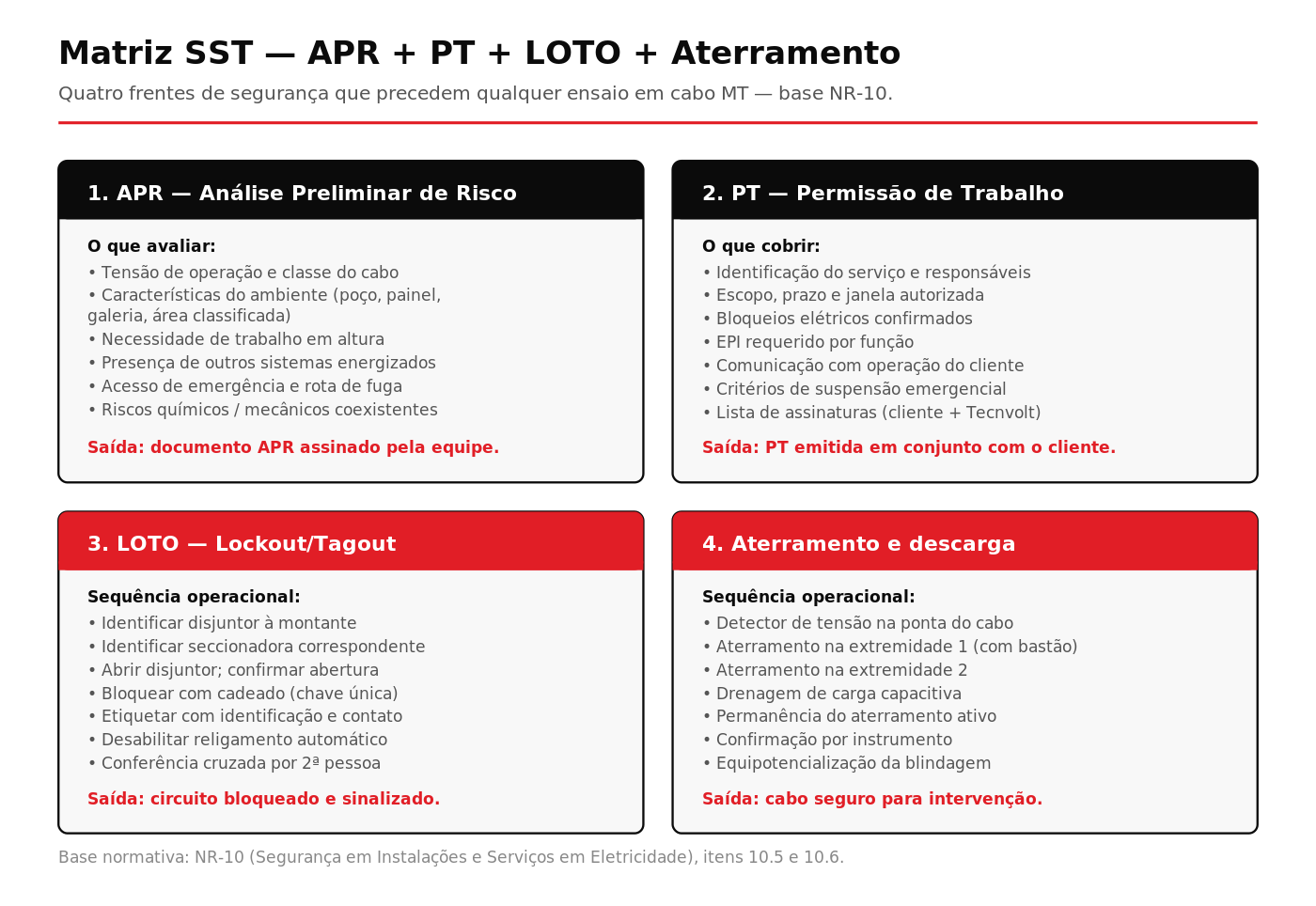

Em paralelo, são executadas as três frentes formais de segurança que precedem qualquer ensaio em cabo MT:

APR (Análise Preliminar de Risco)

Documento formal que avalia: tensão de operação e classe do cabo, características do ambiente (poço, painel, galeria, área classificada), necessidade de trabalho em altura, presença de outros sistemas energizados, acesso de emergência e rota de fuga, riscos químicos ou mecânicos coexistentes. A APR é assinada pela equipe e arquivada no histórico do serviço.

PT (Permissão de Trabalho)

Emitida em conjunto com o cliente. Cobre: identificação do serviço e responsáveis técnicos, escopo, prazo e janela autorizada, confirmação dos bloqueios elétricos, EPI requerido por função, comunicação com operação do cliente, critérios de suspensão emergencial, lista de assinaturas. A PT é o documento que formaliza a autorização do cliente para o serviço.

LOTO (Lockout/Tagout)

Aplicação física do bloqueio. Sequência: identificar o disjuntor a montante do circuito, identificar a seccionadora correspondente, abrir o disjuntor e confirmar a abertura, bloquear com cadeado de chave única (chave fica com o responsável pelo serviço), etiquetar com identificação do serviço e contato do responsável, desabilitar o religamento automático do circuito (em sistemas que tenham essa funcionalidade ativa), conferência cruzada por uma segunda pessoa. Em sistemas industriais com automação avançada, o LOTO inclui também bloqueio na supervisão (SCADA/DCS) para evitar comando remoto inadvertido.

Base normativa: NR-10 (Segurança em Instalações e Serviços em Eletricidade), itens 10.5 (bloqueio e etiquetagem) e 10.6 (aterramento e equipotencialização). Para serviços em altura: NR-35.

Etapa 4 — Aterramento e descarga (10-20 min)

Cabo desenergizado não é cabo seguro. Como detalhado no artigo “Antes de Religar”, a capacitância distribuída da isolação retém carga elétrica significativa após o desarme da proteção ou desligamento programado. Em cabos longos (500 m ou mais), a energia armazenada pode chegar a dezenas ou centenas de joules dependendo da tensão e do tipo de cabo. Sem aterramento ativo, essa carga permanece presente por horas — risco real de choque em qualquer manipulação de terminação.

A sequência da etapa é: detector de tensão classe MT na ponta do cabo (confirmação de ausência de tensão), aterramento na primeira extremidade com bastão isolante e cabo de aterramento dimensionado, aterramento na segunda extremidade pelo mesmo procedimento, drenagem da carga capacitiva (instantânea a alguns segundos), permanência do aterramento ativo durante toda a intervenção, confirmação por instrumento independente, equipotencialização da blindagem metálica do cabo.

Em cabos com configurações especiais de blindagem (cross-bonded, single-point bonding), o procedimento de aterramento exige análise prévia para não criar tensões induzidas perigosas na própria blindagem durante a aplicação dos surtos da etapa 6. Para esses casos, o procedimento é validado em campo pelo engenheiro responsável antes da execução.

Etapa 5 — Caracterização inicial (30-60 min)

Esta etapa é frequentemente subestimada por equipes menos experientes, mas é o que define a eficiência do resto do serviço. A caracterização inicial executa três ensaios simples em sequência:

Ensaio 1: Continuidade entre extremidades. Com multímetro MT, mede-se a resistência elétrica entre as duas extremidades do condutor em cada fase. Em cabo íntegro, a resistência é baixa (ohms, dependendo da bitola e do comprimento). Resistência muito alta ou infinita indica ruptura do condutor (raro, mas possível em casos de dano mecânico grave).

Ensaio 2: Resistência de isolamento por fase. Com megôhmetro classe 5 ou 10 kV, mede-se a resistência de isolamento entre cada fase e a terra (blindagem aterrada). Em cabo íntegro, a leitura é da ordem de gigaohms (valores típicos para XLPE seco em boas condições). Leitura baixa (megaohms ou menos) indica falha de isolação — confirma e qualifica a falha. Comparar as três fases já indica se a falha é monofásica (fase-terra) ou afeta mais fases.

Ensaio 3: TDR de baixa tensão para mapeamento. Aplica-se um TDR de baixa tensão (algumas dezenas de volts) para mapear o cabo: comprimento real medido, posição das emendas conhecidas, posição das terminações, e — se a falha for franca (baixa resistência) — a posição da falha. Em cabos novos, o TDR também confirma a velocidade de propagação típica daquele cabo, que vai ser usada nos cálculos da etapa 6.

A saída desta etapa é um conjunto de dados que orienta a escolha do método de pré-localização. Se a falha aparece nítida no TDR (baixa resistência), o método principal vai ser TDR isolado. Se não aparece (alta resistência), o método vai ser ARM. Se o cabo é longo ou com muitas emendas, ICE ou Decay entram como complementos. Esta decisão é mostrada graficamente na próxima etapa.

Tempo médio desta etapa: 30 a 60 minutos. Pular esta etapa para “ir direto” para a pré-localização de alta tensão é um erro técnico recorrente em equipes menos experientes — você pode estar aplicando o método errado e desperdiçando horas em campo.

Da pré-localização ao laudo — etapas técnicas detalhadas

Etapa 6 — Pré-localização (1 a 4 horas)

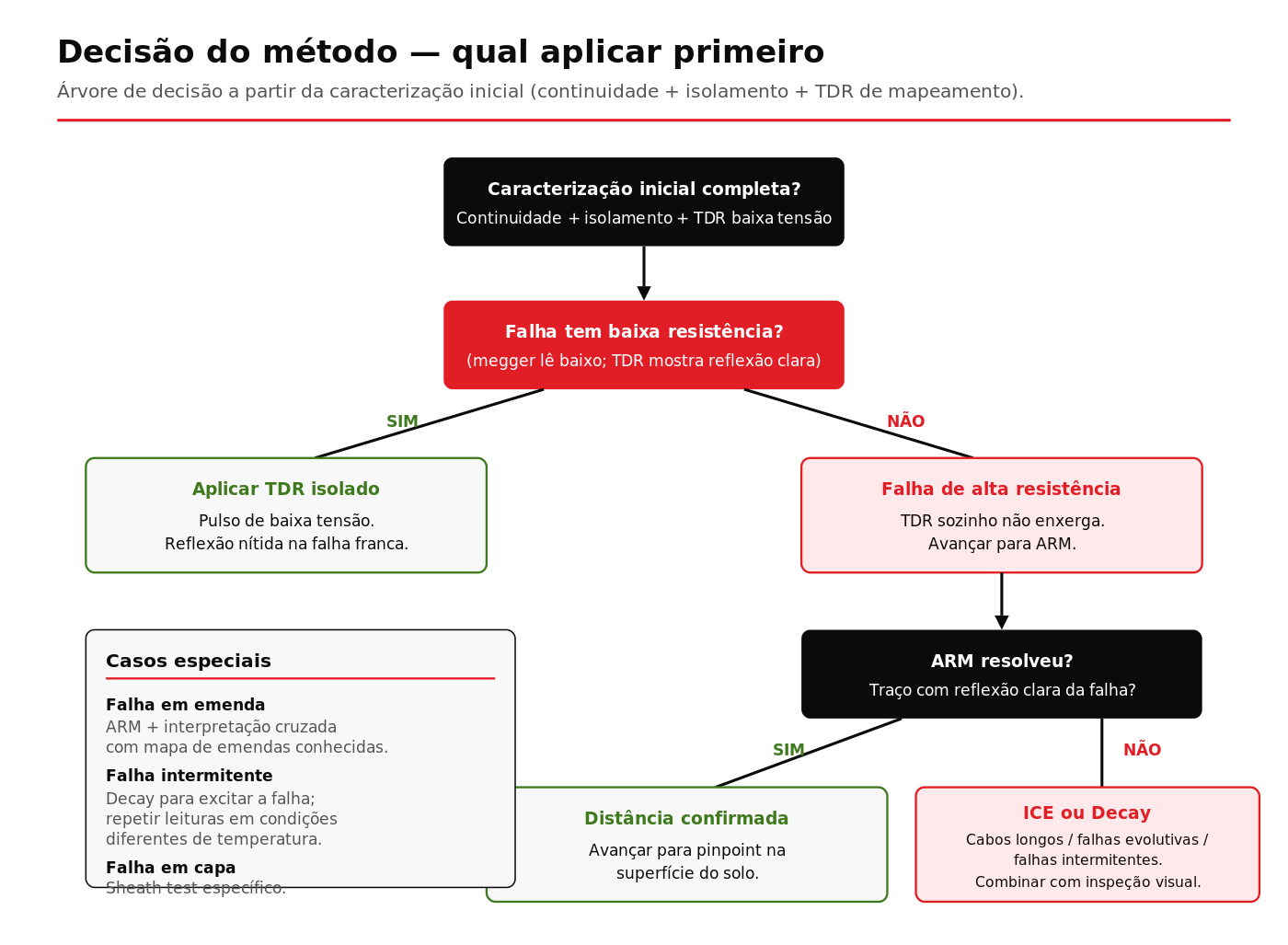

Esta é a etapa-chave do serviço — onde a engenharia da localização realmente acontece. Com os dados da caracterização inicial em mãos, a equipe escolhe o método principal e aplica os métodos complementares conforme necessário. A árvore de decisão abaixo resume a lógica.

Falha de baixa resistência → TDR isolado

Em falhas francas, onde a caracterização inicial mostrou megger baixo e o TDR de baixa tensão já registrou reflexão clara, o método principal é simplesmente o TDR isolado em condições otimizadas (pulso de duração ajustada, ganho adequado para o comprimento). A pré-localização é rápida — minutos. Distância confirmada pela leitura do tempo de propagação multiplicada pela velocidade do cabo.

Falha de alta resistência → ARM (Arc Reflection Method)

A maioria das falhas reais em cabos MT envelhecidos é de alta resistência. O TDR de baixa tensão sozinho não enxerga — não há descontinuidade nítida de impedância para gerar reflexão clara. Aplica-se ARM: um surto de alta tensão ioniza momentaneamente o ponto da falha (criando um arco temporário que se comporta como curto franco), e o TDR observa a reflexão exatamente durante o instante do arco. Para o operador, a sincronização é automática no BAUR Syscompact 400. O traço resultante mostra a reflexão da falha com clareza similar a um TDR em falha franca.

Validações cruzadas com ICE e Decay

Em cabos longos (vários quilômetros), com muitas emendas, ou em falhas evolutivas que não respondem consistentemente ao ARM, o ICE (Impulse Current Energy) entra como técnica complementar — lê a onda de corrente refletida durante o surto, em vez da onda de tensão. Em algumas configurações, o ICE dá traço mais limpo. Já o Decay é usado em falhas intermitentes ou evolutivas: carrega o cabo até a tensão na qual a falha se manifesta, permite a descarga, e mede a onda de tensão refletida durante a descarga.

Em campo real, a aplicação típica é: TDR isolado primeiro (se a caracterização sugere baixa resistência). Se inconclusivo, ARM. Se ARM também inconclusivo (raro), ICE ou Decay como técnicas complementares. A interpretação cruzada entre dois ou três métodos dá robustez à conclusão.

Casos especiais

Falhas em emendas exigem interpretação cuidadosa porque a própria emenda dá uma assinatura no TDR (impedância levemente diferente do cabo). Para distinguir “emenda normal” de “emenda em falha”, combina-se ARM com o mapa de emendas conhecidas (do projeto). Falhas em capa externa não aparecem no TDR — o sheath test específico (aplicação de tensão CC entre blindagem metálica e solo, medição da corrente de fuga) é o ensaio dedicado para esse caso.

Saída da etapa 6: distância da falha em relação a uma das extremidades, em metros, com precisão típica de até 1% do comprimento total do cabo. Em um cabo de 500 m, isso significa janela de busca de 5 m no terreno — o que muda completamente a economia da escavação.

Etapa 7 — Pinpoint na superfície (30 min a 2 horas)

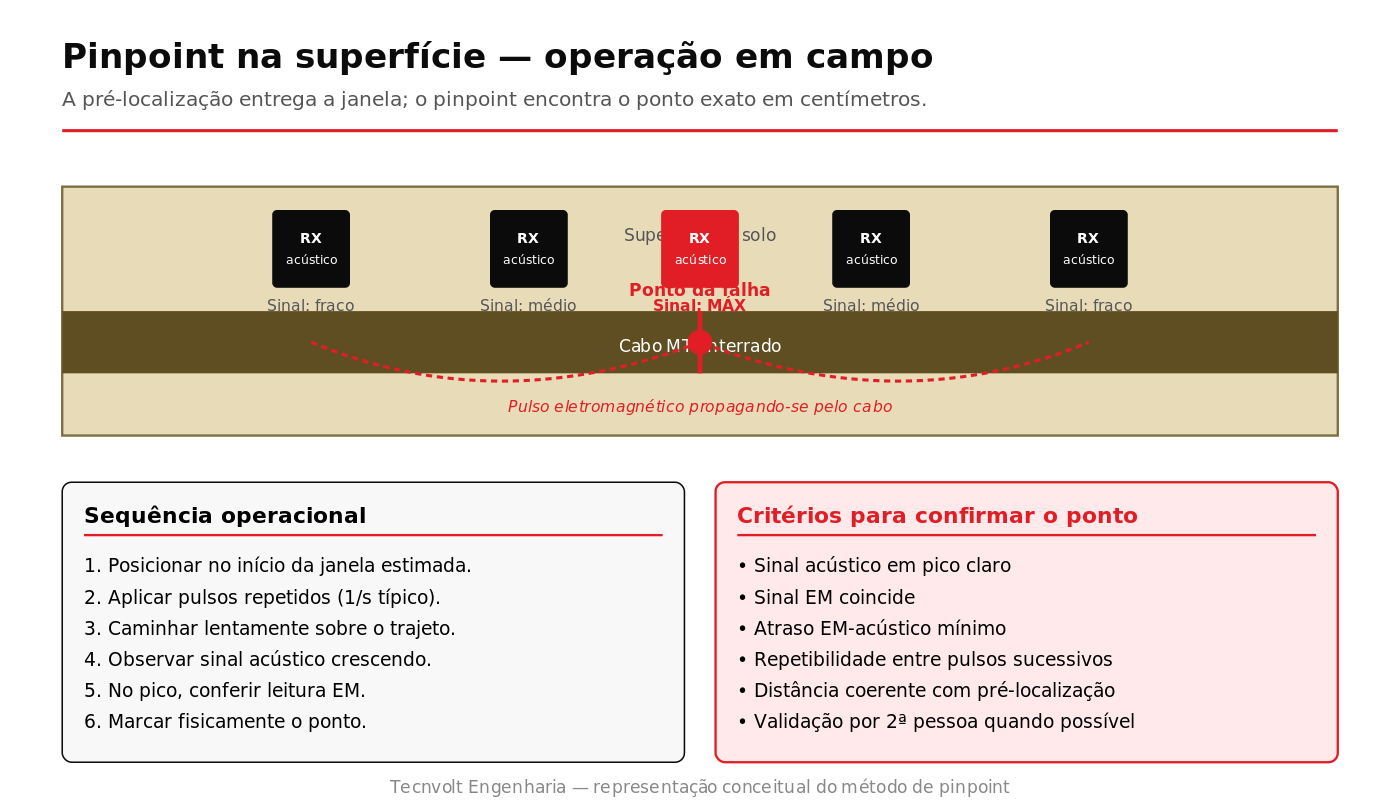

Conhecida a distância da falha, a equipe vai ao trajeto físico do cabo. Em obras documentadas, o trajeto é conhecido — basta caminhar sobre ele. Em instalações antigas sem mapa, é necessário primeiro fazer o “mapeamento” do trajeto com gerador de áudio (aplicado em uma extremidade do cabo) e receptor de trajeto na superfície — operação de 30 a 60 minutos adicionais. Em cidades grandes com obras civis complexas, o mapeamento pode levar mais tempo.

No ponto da janela estimada, instala-se o receptor de pinpoint. O BAUR Syscompact 400 (na sua função de gerador de surtos para pinpoint) aplica pulsos repetidos no cabo, em frequência baixa (tipicamente 1 pulso por segundo). Quando o pulso chega à falha, dois sinais são gerados: uma onda eletromagnética que viaja pelo cabo (na velocidade da luz no meio) e um “estouro” acústico no ponto da falha (que se propaga pelo solo na velocidade do som).

Sequência operacional do pinpoint

Posicionar o receptor no início da janela estimada (alguns metros antes do ponto calculado na pré-localização).
Iniciar pulsos repetidos no BAUR (operador na unidade base).
Caminhar lentamente sobre o trajeto do cabo, com receptor acoplado ao solo. Observar o display: sinal acústico cresce conforme se aproxima do ponto, atraso EM-acústico diminui.
No ponto onde o sinal acústico é máximo e o atraso EM-acústico é mínimo: este é o ponto da falha.
Marcar fisicamente o ponto no solo (tinta spray, estaca, identificação resistente a chuva e tempo). Para serviços em pavimento, marcação com tinta apropriada.
Validação por segunda passagem do receptor (mesmo operador ou colega), confirmando repetibilidade.
Registro fotográfico com referência (régua/escala) para o laudo técnico.

Critérios para confirmar o ponto: sinal acústico em pico claro (não ambíguo), sinal EM coincidente, atraso EM-acústico mínimo (compatível com a velocidade do som no solo local), repetibilidade entre pulsos sucessivos, distância coerente com a pré-localização. Quando todos esses critérios batem, a localização está confirmada com precisão da ordem de centímetros — viabilizando escavação restrita a um único ponto.

Em pavimentos especiais (pisos industriais, áreas de produção, calçadas decoradas), a marcação é feita de forma a ser apagável após o reparo, com fotos e medidas adicionais para garantir que o ponto seja recuperado se a marcação se perder.

Etapa 8 — Laudo técnico + ART CREA-PE (mesmo dia)

Antes de deixar o local, ou no máximo no mesmo dia útil, a Tecnvolt prepara o laudo técnico final. O laudo é o entregável principal do serviço — é o que vai para o histórico do ativo, o que orienta a equipe de reparo, e o que serve de base para auditorias futuras.

Estrutura padrão do laudo Tecnvolt (10 seções)

Identificação: cliente, planta, circuito específico, data do serviço, número da OS, equipe que executou.
Características do cabo: classe de tensão, tipo de isolação (XLPE/EPR/PILC), bitola, comprimento real medido, tipo de instalação.
Caracterização inicial: resultados de continuidade, isolamento por fase, TDR de mapeamento.
Método empregado na pré-localização: TDR / ARM / ICE / Decay (qual e por quê), com justificativa técnica.
Pré-localização: distância da falha a partir da extremidade de referência, precisão estimada, traços anexos.
Pinpoint: marcação no solo, fotos, coordenadas físicas, profundidade estimada do cabo no ponto.
Tipo da falha identificada: fase-terra, fase-fase, franca, alta resistência, em emenda, em terminação, na capa.
Recomendação de reparo: emenda nova, troca de trecho, substituição completa — com justificativa técnica e indicação do kit recomendado quando aplicável.
Registro fotográfico: inspeção inicial, ensaios em campo, pinpoint, marcação no solo.
ART CREA + assinatura do engenheiro responsável: rastreabilidade técnica completa.

O laudo é entregue em PDF (e-mail e/ou portal do cliente, conforme combinado) e arquivado pela Tecnvolt para futuras referências. Em contratos anuais, há módulo de histórico do ativo que consolida os laudos do circuito ao longo do tempo, facilitando análise de tendência e plano de manutenção.

Etapa 9 — Validação pós-reparo (opcional, fortemente recomendada)

Esta etapa é executada após a equipe do cliente (ou outra contratada para esse fim) ter executado o reparo — emenda nova, substituição de trecho ou substituição completa do cabo. A Tecnvolt retorna ao local com equipamento VLF (Very Low Frequency) e executa o ensaio de aceitação técnica do cabo reparado, antes do religamento definitivo.

As opções de validação são quatro, escolhidas conforme criticidade do ativo e contrato:

VLF withstand — aplicação de tensão CA de muito baixa frequência (tipicamente 0,1 Hz) por tempo determinado (30 a 60 min) em nível de tensão que excede a tensão nominal (1,5 a 3 vezes a nominal fase-terra). Se o cabo aguenta sem rompimento, “passou”. Padrão de referência: IEEE 400.2-2024.
VLF + Tangente Delta (Tan Delta) — durante o VLF, mede-se a tangente do ângulo de perdas dielétricas. Critérios de aceitação NEETRAC: “No Action Required”, “Further Study Advised”, “Action Required”. Identifica degradação distribuída e emendas mal executadas que aparentemente “passariam” no withstand simples.
VLF + Descargas Parciais (DP) — monitora ocorrência e localização de DP durante o VLF. Identifica defeitos pontuais (emendas, terminações, cavidades). Padrão de referência: IEEE 400.3-2006.
Monitored Withstand Test (MWT) — combina withstand + Tan Delta + DP em ensaio integrado. Padrão emergente para cabos críticos. Referência: IEEE 400.2-2024, Annex F.

Saída desta etapa: relatório de ensaio de aceitação que confirma (ou não) a integridade do cabo reparado. Para hospitais, data centers, indústrias 24/7 e operações críticas, a validação é mandatória — religar sem ensaio de aceitação é estatisticamente arriscado. Para clientes com contrato anual, a validação pode ser pré-aprovada em contrato como parte do escopo, evitando decisão sob pressão no momento do reparo.

Diferenciais operacionais do protocolo Tecnvolt

Prazos declarados em cada etapa — você sabe quando esperar cada coisa.
Entregáveis documentados em todas as etapas — APR assinada, PT emitida, LOTO aplicado, aterramento confirmado, laudo entregue.
BAUR Syscompact 400 ou equivalente integrado — TDR, ARM, ICE, Decay, sheath test e pinpoint na mesma plataforma.
Equipe própria qualificada — sem terceirização do serviço técnico; todos com NR-10 atualizada.
Engenheiro responsável com CREA-PE ativo — ART emitida em todo serviço.
Laudo técnico estruturado em 10 seções — padrão Tecnvolt, igual em todos os serviços.
Validação pós-reparo opcional integrada — VLF withstand, VLF + Tan Delta, VLF + DP, MWT.
Cobertura ampla — 1 kV a 36,2 kV em rotina; 69 kV sob consulta. XLPE, EPR e PILC.
SLA de mobilização agressivo em RM Recife — 4 horas em emergência industrial.
Cobertura nacional sob mobilização programada — outras regiões com prazo combinado.
Conformidade SST completa — NR-10, NR-35, ISO 9001, ISO 14001, ISO 45001.
Suporte pós-execução — dúvidas técnicas, revisitas, planos de manutenção preditiva integrados.

Pronto para acionar o protocolo Tecnvolt?

As primeiras 24 horas — o que acontece em emergência industrial em RM Recife

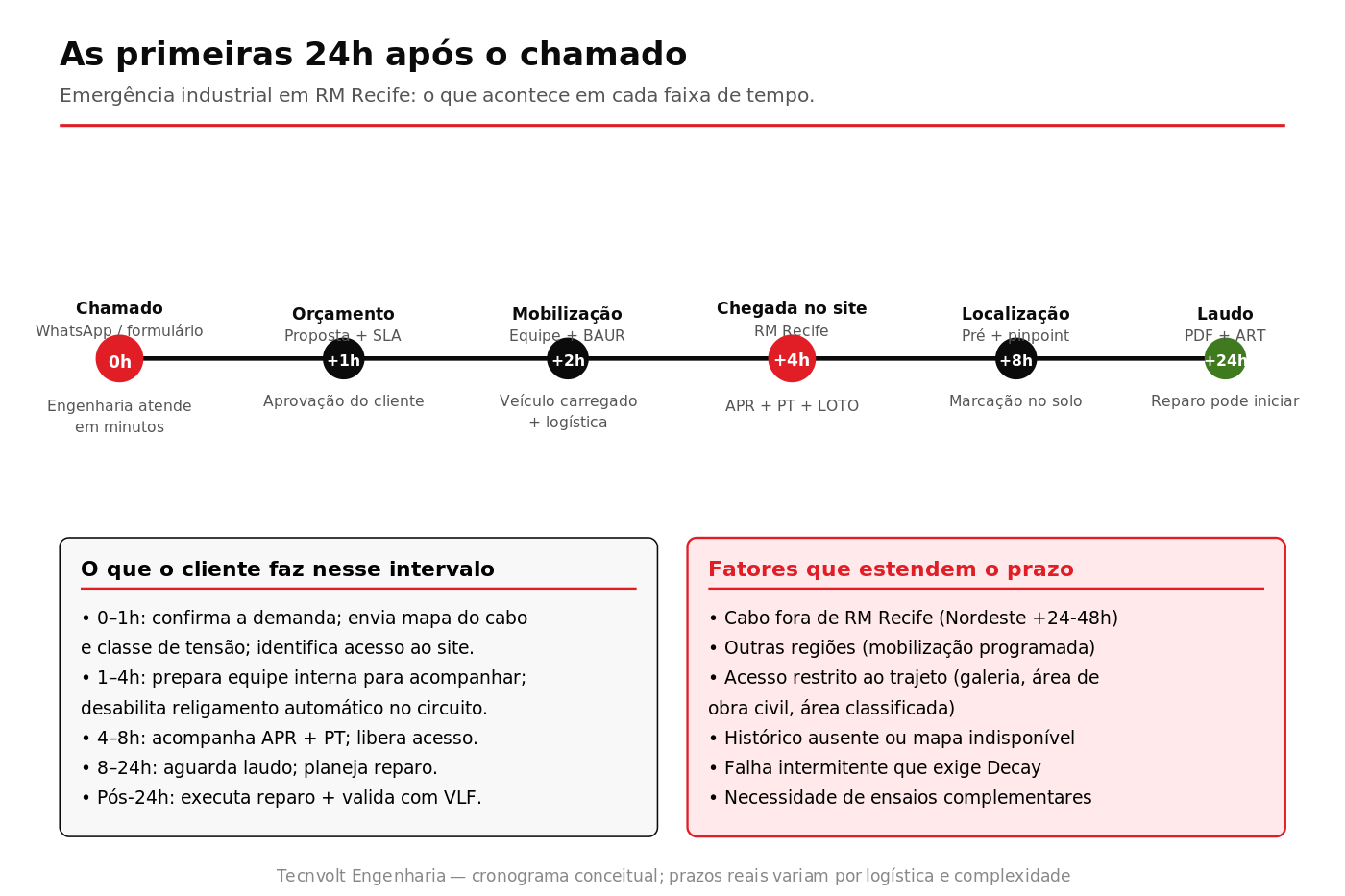

Para dar dimensão concreta ao protocolo, abaixo a linha do tempo realista de uma emergência industrial em cabo MT subterrâneo em Recife/RM, com cliente já contratante (contrato anual) ou cliente novo cotando avulso. Os marcos são os mesmos; o que muda é a velocidade da etapa 1 (recebimento e orçamento), porque clientes contratantes já têm proposta-quadro aprovada.

0h — Chamado

WhatsApp ou formulário. A engenharia atende em minutos. Coleta de dados mínimos para dimensionar o serviço. Em cliente contratante, basta confirmar contrato em vigor; em cliente novo, abertura do processo de orçamento.

+1h — Orçamento aprovado

Proposta com escopo, SLA, prazo de mobilização e condições comerciais. Aprovação do cliente por e-mail ou WhatsApp. Em cliente contratante, esta etapa é meramente confirmação. Em cliente novo, leva tempo de aprovação interna na sua organização.

+2h — Mobilização iniciada

Equipe identificada, BAUR Syscompact 400 e kit completo conferidos, veículo carregado, logística traçada. Equipe sai em direção ao site.

+4h — Chegada no site (RM Recife)

Equipe na planta do cliente. Início imediato da etapa 3 (inspeção inicial + APR + PT + LOTO). Comunicação ativa com a equipe interna do cliente que vai acompanhar.

+8h — Localização concluída

Etapas 4, 5, 6 e 7 executadas: aterramento, caracterização inicial, pré-localização, pinpoint. Marcação física do ponto da falha no solo. Foto e dados coletados.

+24h — Laudo entregue

Etapa 8 concluída. Laudo técnico em PDF + ART CREA-PE entregue por e-mail ou portal. O cliente pode iniciar o reparo (interno ou contratado em escopo separado).

Pós-24h — Reparo + validação

Equipe interna do cliente (ou empresa contratada para esse fim) executa o reparo. Em ativos críticos, a Tecnvolt retorna na etapa 9 para validação pós-reparo via VLF. Tempo total entre desarme inicial e operação segura: 36 a 72 horas em cenário típico de RM Recife com cliente contratante.

O que o cliente faz nesse intervalo

O serviço Tecnvolt opera em parceria — não em substituição — à equipe interna do cliente. Tipicamente, o cliente:

0–1h: confirma a demanda, envia mapa do cabo (se disponível), informa classe de tensão e dados solicitados, identifica acesso ao site.
1–4h: prepara equipe interna para acompanhar, desabilita religamento automático no circuito (operação ou despacho), comunica produção sobre janela de intervenção.
4–8h: acompanha APR + PT, libera acesso físico ao local, fornece histórico técnico do circuito disponível.
8–24h: aguarda laudo, planeja reparo interno (cabo de reposição, kit de emenda compatível, equipe própria ou contratada).
Pós-24h: executa reparo, agenda validação pós-reparo se contratada.

Fatores que estendem o prazo

O cronograma acima é para RM Recife com cliente contratante. Vários fatores podem estender o prazo:

Cabo fora de RM Recife (Nordeste: +24 a 48h de mobilização; outras regiões: mobilização programada).
Cliente novo sem proposta prévia (etapa 1 estende +6 a 24h conforme aprovação interna).
Acesso restrito ao trajeto do cabo (galeria subterrânea, área de obra civil ativa, área classificada por risco químico).
Histórico ausente ou mapa do trajeto indisponível (mapeamento prévio do trajeto pode adicionar +2 a 4h).
Falha intermitente que exige Decay e múltiplas tentativas em condições diferentes.
Necessidade de ensaios complementares (sheath test, termografia, etc.).
Coordenação com concessionária para corte/restabelecimento (em circuitos servidos por concessionária com permissões específicas).

Em qualquer cenário, a Tecnvolt comunica proativamente alterações de prazo — sem surpresas para o cliente.

Aplicação do protocolo por setor

Indústria pesada e processo contínuo

Cliente típico: planta química, alimentícia, metalúrgica, mineração, petroquímica. Particularidade: pressão de operação para “ir mais rápido” é altíssima. O protocolo de 8 etapas é cumprido na íntegra, mas etapas se sobrepõem no tempo (mobilização + preparo do site acontecem em paralelo). Validação pós-reparo via VLF + Tan Delta é recomendada para cabos críticos. Contrato anual com SLA agressivo é padrão.

Usinas solares fotovoltaicas

Cliente típico: usina solar com rede coletora MT (33 kV ou 36,2 kV) entre inversores e subestação elevadora. Particularidade: cabos relativamente novos mas em ambiente agressivo (UV, ciclos térmicos, vento, areia). Inspeção inicial dá atenção especial a emendas em campo aberto. Comissionamento com VLF é prática recomendada — frequentemente o cliente contrata Tecnvolt já na fase de comissionamento, evitando falhas precoces.

Concessionárias de distribuição

Cliente típico: concessionária em rede urbana. Particularidade: cabos PILC antigos coexistem com XLPE moderno. Religamento automático tipicamente ativo — desabilitação imediata é parte do LOTO. Pressão regulatória (DEC/FEC) torna o tempo de resposta crítico. Coordenação com despacho da concessionária para corte/restabelecimento é parte do escopo.

Hospitais e data centers

Cliente típico: hospital ou data center com SE dedicada e redundância (sistema A + sistema B). Particularidade: continuidade operacional crítica. Validação pós-reparo é mandatória — sem exceção. Em sistemas redundantes, o cabo afetado pode ser isolado mantendo o sistema operando pelo redundante, dando janela ampla para o serviço sem impacto operacional. Em sistemas sem redundância, mobilização imediata e priorização absoluta.

Portos, terminais e operações 24/7

Cliente típico: terminal portuário com operação contínua. Particularidade: ambiente salino agressivo. Acordos prévios de tempo de mobilização e validação pós-reparo são padrão. Falhas em terminações expostas predominam.

Construtoras e empreendimentos novos

Cliente típico: construtora em fase de comissionamento elétrico. Particularidade: cabo recém-instalado, frequentemente com defeitos de fabricação, transporte ou execução de emenda em campo. Comissionamento com VLF é a forma de evitar falhas precoces. O serviço Tecnvolt nesse cenário é tipicamente de comissionamento + validação, não de localização emergencial.

Sua próxima decisão — comece pela Tecnvolt

Se você está com uma falha em curso agora: WhatsApp direto. Informe classe de tensão, comprimento estimado, tipo de instalação, situação atual. A engenharia responde em até 1 dia útil — frequentemente em horas.

Se você está em fase de planejamento — preparando contrato anual, estabelecendo SLA para futuras emergências, estruturando plano de manutenção preditiva — agende reunião técnica. A Tecnvolt elabora proposta de contrato anual com escopo definido, SLA, condições comerciais e canal de emergência. Para organizações com múltiplos circuitos MT, ativos críticos ou histórico de falhas recorrentes, é o modelo recomendado.

Em ambos os casos, o ponto inicial é o mesmo: contato técnico-comercial pelo WhatsApp ou formulário, identificando seu cenário. A partir daí, o protocolo de 8 etapas começa.

Perguntas frequentes (FAQ expandida)

1. Posso pular alguma etapa do protocolo se estiver com muita urgência? Não. As etapas são tecnicamente interdependentes. Pular etapa 4 (aterramento) compromete a segurança. Pular etapa 5 (caracterização inicial) compromete a escolha do método. Pular etapa 8 (laudo) compromete a rastreabilidade. O que muda em emergência é a sobreposição temporal das etapas — não a sequência técnica.

2. Quanto tempo dura o serviço completo, do chamado ao laudo? Em RM Recife com cliente contratante: 24 a 36 horas em cenário típico. Demais cidades do Nordeste: 48 a 72 horas. Outras regiões: prazo combinado conforme mobilização. Falhas complexas (intermitentes, em cabos muito longos, em ambientes de acesso difícil) podem estender.

3. Vocês fazem o reparo do cabo? A Tecnvolt entrega localização, diagnóstico, laudo e (opcionalmente) validação pós-reparo. O reparo em si — emenda nova ou substituição de trecho — é executado pela equipe interna do cliente ou por empresa contratada para esse fim. Essa separação é proposital: garante que a localização seja técnica e independente, sem incentivo comercial para “achar mais defeitos”.

4. A equipe da Tecnvolt acompanha durante o reparo? Padrão: não. Após o laudo, a equipe vai para outro serviço. Para serviços críticos, pode ser contratado acompanhamento técnico do reparo em escopo separado.

5. Em ativos críticos, qual a recomendação completa? Para hospitais, data centers, indústrias 24/7 e operações críticas: contrato anual com SLA agressivo de mobilização (4h em RM Recife), incluindo etapas 1 a 9 (com validação pós-reparo VLF + Tan Delta + DP), padronização de laudo, histórico técnico consolidado, reuniões periódicas de revisão e indicadores de desempenho.

6. O que acontece se a falha for muito complexa e o protocolo não resolver? Casos raros. Se após etapas 5, 6 e 7 a equipe não conseguir localização confiável (falhas intermitentes em cabos muito longos com múltiplas emendas, em ambientes de leitura muito ruidosa), a engenharia comunica imediatamente o cliente, propõe métodos complementares (sheath test, termografia em pontos suspeitos, ensaio DP em VLF) e, se necessário, agenda revisita com equipamento adicional. Transparência total.

7. Há diferença de protocolo entre serviço em emergência e em manutenção planejada? A sequência das etapas é a mesma. O que muda: em emergência, etapas se sobrepõem (mobilização + preparo do cliente em paralelo); em planejada, há tempo para preparação prévia mais detalhada (envio de proposta com antecedência, mobilização programada, janela operacional acordada com produção). Em planejada, frequentemente o serviço já inclui ensaios complementares (Tan Delta, DP) para diagnóstico preventivo do cabo inteiro.

8. O laudo Tecnvolt é aceito pela concessionária local? Sim. O laudo segue o padrão técnico reconhecido pelo CREA, com ART emitida pelo engenheiro responsável. Para projetos servidos por concessionária com requisitos específicos de aceitação, a Tecnvolt adapta o formato do laudo às exigências da concessionária — combinado previamente.

9. Como funciona o canal de emergência em contrato anual? WhatsApp dedicado da engenharia, com retorno em minutos (não em horas). Mobilização iniciada em paralelo à confirmação formal do chamado. Para clientes com cabos críticos, equipe de plantão garantida em janelas pré-acordadas.

10. Qual o investimento típico em contrato anual? Varia conforme número de circuitos MT cobertos, criticidade dos ativos, classe de tensão, escopo (localização apenas, ou localização + validação, ou pacote completo com diagnóstico periódico), e cobertura geográfica. Para indústrias médias com 5 a 20 circuitos MT, o investimento anual costuma ser uma fração do custo de uma única parada não programada significativa. Solicite cotação específica.

11. A Tecnvolt atende fora do Nordeste? Sim, sob mobilização programada. Prazo varia conforme distância. Para contratos anuais nacionais, o SLA é pré-acordado.

12. Qual a documentação que recebo ao final do serviço? Laudo técnico em PDF (10 seções padrão Tecnvolt), ART CREA-PE, fotos do processo, dados brutos dos ensaios (TDR, ARM etc.) em formato exportável quando solicitado, e — se contratada — relatório de ensaio de aceitação pós-reparo (VLF withstand, Tan Delta, DP).

13. Em quanto tempo posso religar o cabo após o reparo? Recomendação técnica: somente após validação pós-reparo via VLF (etapa 9). Religar imediatamente após emenda nova sem ensaio de aceitação é estatisticamente arriscado — emendas refeitas têm probabilidade maior de falha precoce, e defeitos construtivos da emenda só se manifestam sob a primeira sobretensão.

14. O protocolo Tecnvolt segue alguma norma específica? Sim. Referências técnicas principais: IEEE Std 400 (Guide for Field Testing of Shielded Power Cable Systems), IEEE Std 400.2-2024 (VLF Testing), IEEE Std 400.3-2006 (Partial Discharge Testing), IEC 60502-2 (Power Cables MT), CIGRÉ TB 502 (Maintenance and Diagnostic Testing of MV Cables), ABNT NBR 7287 (XLPE) e 7286 (EPR), NR-10 (Segurança em Eletricidade), NR-35 (Trabalho em Altura), ANSI/NETA ATS e MTS.

15. Como acompanho o histórico técnico dos meus circuitos ao longo do tempo? Para clientes com contrato anual, a Tecnvolt mantém histórico consolidado por circuito — todos os laudos, ensaios e intervenções organizados cronologicamente. Esse histórico é base para plano de manutenção preditiva e para tomada de decisão sobre substituição de cabos no fim de vida útil.

// CONTATO

Solicite um Orçamento

A Tecnvolt Engenharia é certificada nas normas ISO 9001, ISO 14001 e ISO 45001

Setores que atendemos na localização de falhas em cabos MT

Indústria

Plantas químicas, alimentícias, metalúrgicas, mineração e petroquímica.

Usinas solares

Cabos MT em redes coletoras e SE elevadora.

Concessionárias

Redes de distribuição MT e subestações dedicadas.

Construtoras

Adequação elétrica e diagnóstico em obras de grande porte.

Hospitais e dados

Continuidade operacional crítica em SE dedicadas.

Portos e terminais

Operação 24/7 e MT em ambientes salinos / agressivos.

// FAQS

Perguntas Frequentes

Em quanto tempo a Tecnvolt atende uma emergência em cabo MT?

Em Recife e Região Metropolitana, deslocamos equipe em até 4 horas com agendamento prioritário. Demais capitais do Nordeste em 24 a 48 horas conforme distância e disponibilidade de logística.

Quais classes de tensão a Tecnvolt atende na localização de falhas?

Cabos isolados de 1 kV a 36,2 kV em rotina. 69 kV é atendido sob consulta, com avaliação prévia da rota do cabo, terminações e condição da subestação.

Quais métodos de localização vocês utilizam?

TDR (Time Domain Reflectometry), ARM (Arc Reflection Method), Decay e ICE na pré-localização; receptores acústico e eletromagnético no pinpoint. A escolha do método depende do tipo de falha (baixa resistência, alta resistência, intermitente ou evolutiva).

Quais tipos de cabo a Tecnvolt localiza?

Cabos XLPE, EPR e PILC, em redes subterrâneas, dutos e bandejamentos. Localizamos falhas em corpo de cabo, emendas e terminações.

A localização exige desligamento do circuito?

Sim. A localização é feita com o cabo desenergizado. Coordenamos o desligamento com a equipe de operação do cliente e com a concessionária quando necessário.

O que está incluso no serviço?

Equipe técnica, equipamento BAUR Syscompact 400, deslocamento, ART, laudo técnico assinado com posição da falha, método empregado, profundidade estimada e recomendação de reparo.

A Tecnvolt executa o reparo após localizar a falha?

A localização e o laudo são entregues pela Tecnvolt. O reparo (emenda nova, troca de trecho) pode ser feito pela equipe do cliente ou contratado em escopo separado.

Vocês alugam o detector de falhas para a equipe própria do cliente?

Sim — locação do BAUR Syscompact 400, com ou sem operador, conforme demanda. Conheça a página de locação do Syscompact 400.
