Manutenção Preventiva em Cabos Subterrâneos: Como Reduzir Falhas Inesperadas

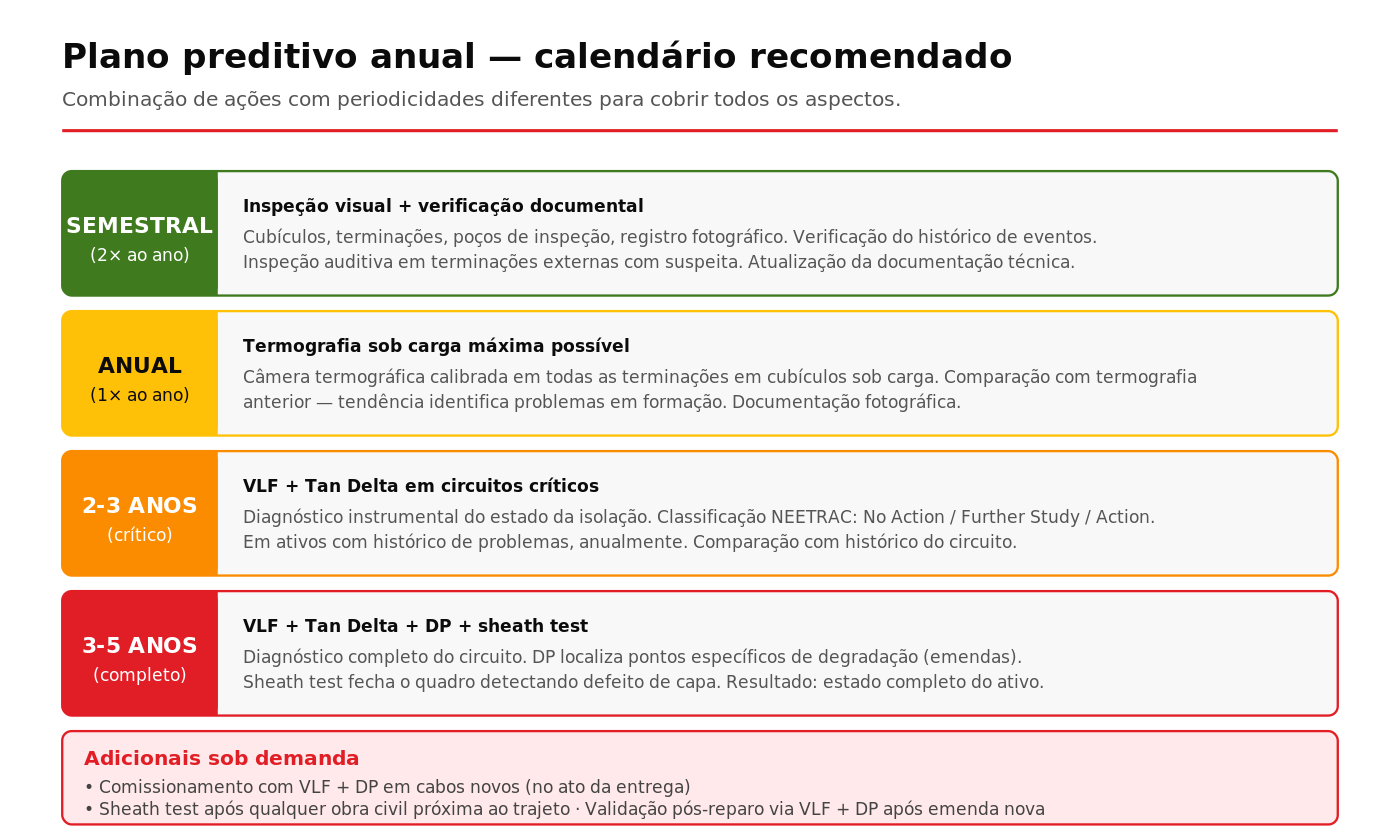

Calendário anual recomendado — plano preditivo padrão

Em organizações com ativos críticos em cabos MT, o plano preditivo recomendado combina ações com periodicidades diferentes, coordenadas em calendário plurianual.

Semestral — Inspeção visual + verificação documental

Inspeção visual em cubículos, terminações, poços de inspeção. Registro fotográfico para comparação ao longo dos ciclos. Inspeção auditiva em terminações externas com suspeita. Verificação do histórico de eventos do circuito (registros de proteção, alarmes, reclamações da operação). Atualização da documentação técnica (mapas, ficha do circuito, histórico de intervenções). Executada por equipe de manutenção própria do cliente; baixo custo.

Anual — Termografia sob carga

Câmera termográfica calibrada em todas as terminações em cubículos sob a maior carga possível durante a janela de inspeção. Comparação com termografia do ano anterior — tendência identifica problemas em formação antes que sejam visíveis. Documentação fotográfica para histórico. Pode ser executada por equipe própria treinada ou por fornecedor especializado.

2-3 anos — VLF + Tangente Delta em circuitos críticos

Diagnóstico instrumental do estado da isolação. Classificação NEETRAC (No Action Required / Further Study Advised / Action Required) orienta plano de ação. Em ativos com histórico de problemas, executar anualmente. Comparação com diagnósticos anteriores revela tendência. Executada por fornecedor especializado com equipamento profissional.

3-5 anos — Diagnóstico completo VLF + Tan Delta + DP + sheath test

Quadro completo do estado do circuito. DP localiza pontos específicos de degradação (emendas); sheath test detecta defeitos de capa. Combinado, fecha todas as dimensões do diagnóstico técnico de cabos MT. Recomendado em circuitos críticos com periodicidade definida; mais frequente em ativos de altíssima criticidade.

Sob demanda — comissionamento, pós-reparo, após obra civil

Adicionais ao calendário regular: comissionamento com VLF + DP em cabos novos; sheath test após qualquer obra civil próxima ao trajeto; validação pós-reparo via VLF + DP após emenda nova; investigação técnica imediata após qualquer evento intermitente.

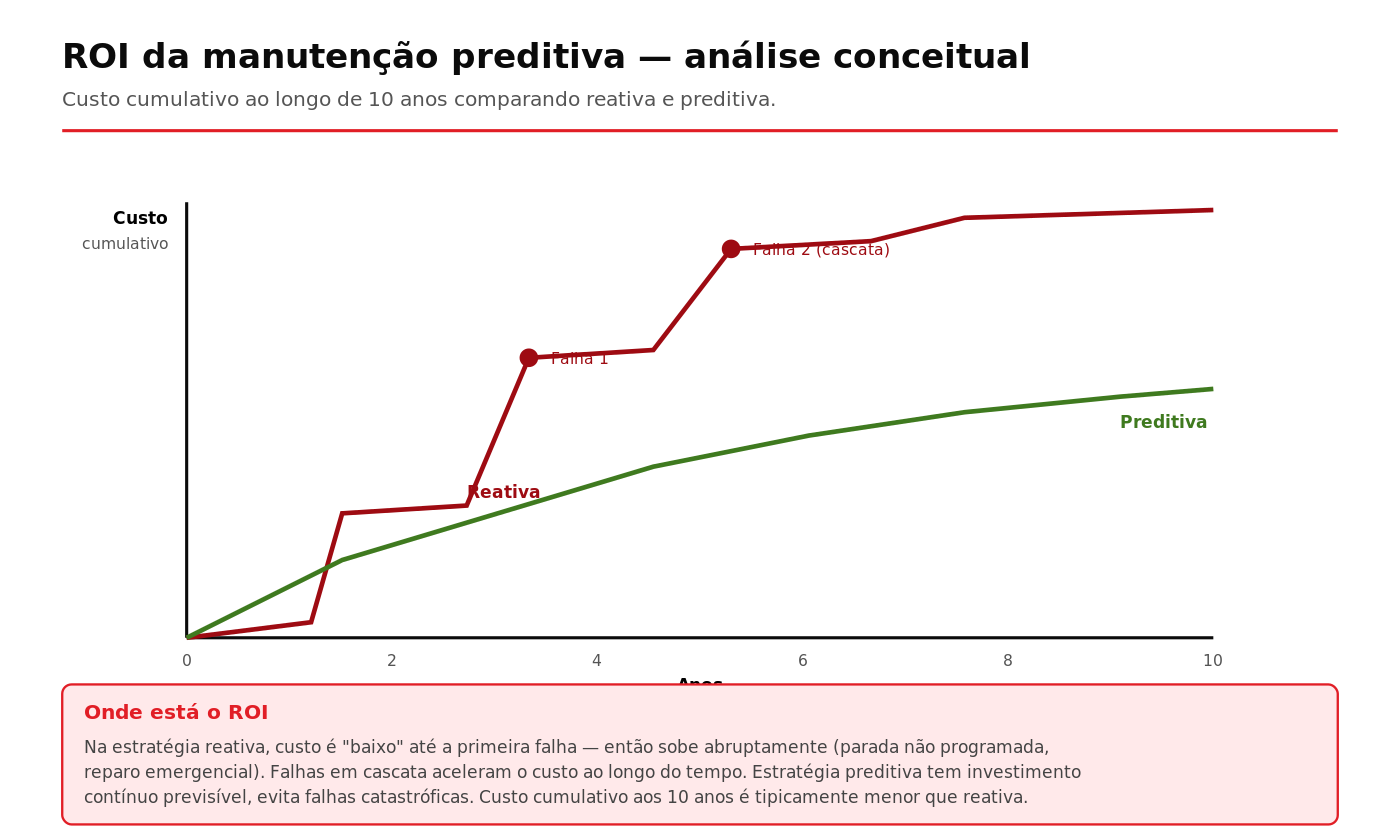

ROI da estratégia preditiva — análise conceitual

A pergunta natural ao apresentar plano preditivo para a alta gestão é: “isso vale a pena financeiramente?”. A análise conceitual abaixo, ao longo de 10 anos, compara custo cumulativo entre estratégia reativa e preditiva.

Na estratégia reativa, o custo inicial é “baixo” (não se gasta antes da falha). Em algum momento — ano 2, ano 4, ano 7 — uma falha acontece, e o custo dispara: parada não programada (perda direta de produção/serviço), mobilização emergencial (custo maior que serviço programado), reparo apressado (frequentemente com qualidade comprometida), possibilidade de reincidência precoce, danos colaterais a outros ativos próximos. Em cabos críticos sem manutenção, falhas começam a se acumular em cascata ao longo dos anos.

Na estratégia preditiva, há investimento contínuo previsível (diagnósticos periódicos, inspeções, intervenções planejadas). Esse investimento é estável e orçável. Falhas catastróficas são evitadas — não eliminadas completamente, mas significativamente reduzidas. Ao longo de 10 anos, o custo cumulativo da estratégia preditiva é tipicamente menor que da reativa em sistemas críticos. Em ativos não-críticos, a equação pode ser diferente — análise específica por ativo é necessária.

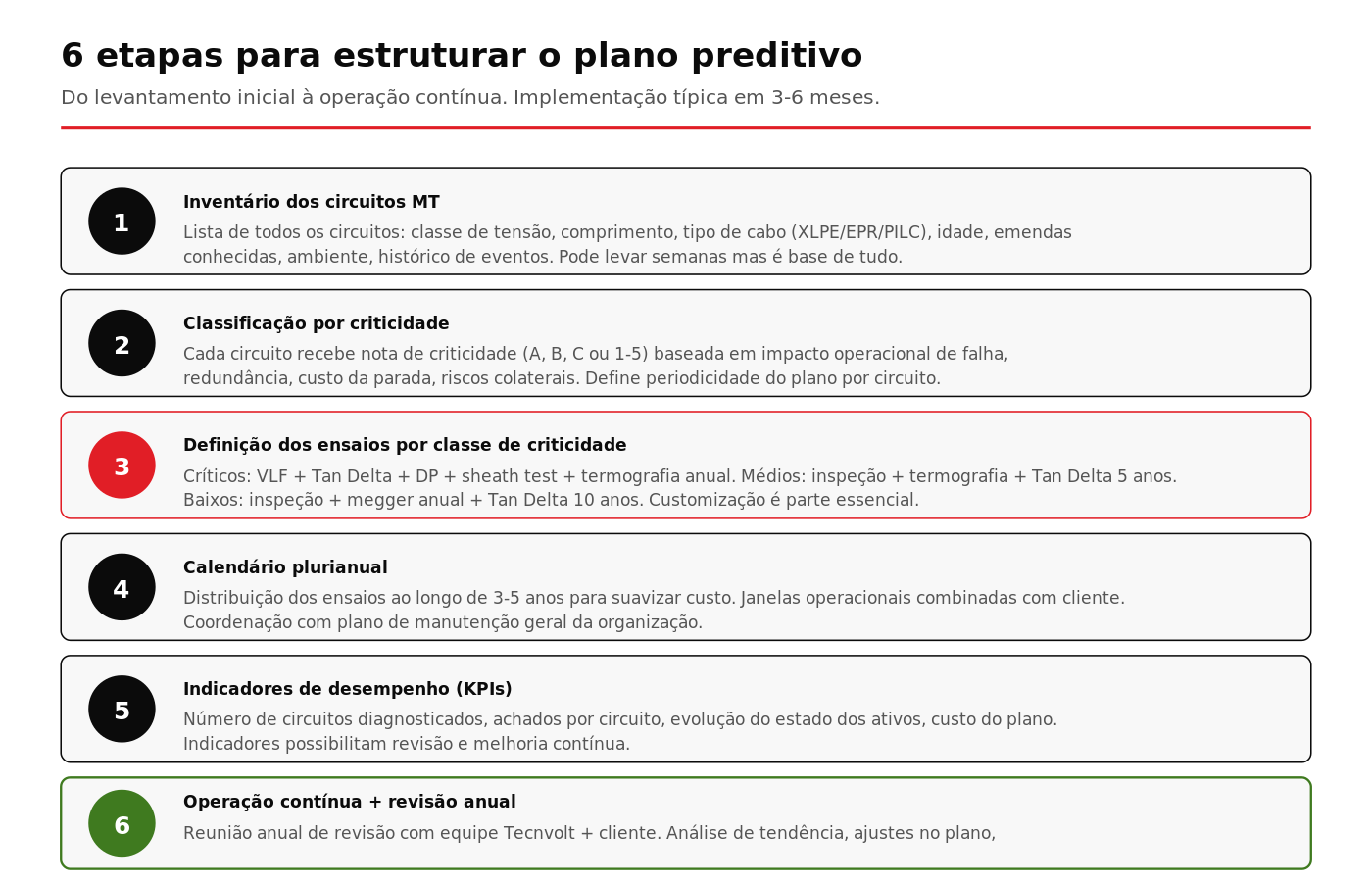

Como estruturar o plano preditivo do zero — 6 etapas

Para organizações que querem evoluir de estratégia reativa ou preventiva por calendário para preditiva, a sequência recomendada é:

Etapa 1 — Inventário dos circuitos MT

Lista completa de todos os circuitos MT do sistema. Para cada um: classe de tensão, comprimento, tipo de cabo (XLPE/EPR/PILC), idade da instalação, emendas conhecidas com posição georreferenciada quando possível, ambiente operacional, histórico de eventos. Em organizações grandes, essa etapa pode levar semanas — mas é base de tudo. Em organizações pequenas, pode ser concluída em dias.

Etapa 2 — Classificação por criticidade

Cada circuito recebe uma classificação de criticidade (A/B/C ou 1-5) baseada em: impacto operacional de falha (custo por hora de parada do sistema servido pelo cabo), existência de redundância (sistema A + sistema B reduz criticidade individual), tempo de mobilização para reparo (cabos em locais de difícil acesso têm criticidade efetiva maior), histórico de falhas e custo associado, risco de danos colaterais. Define a periodicidade do plano para cada circuito.

Etapa 3 — Definição dos ensaios por classe

Para cada classe de criticidade, define-se o escopo do plano. Críticos (classe A): VLF + Tan Delta + DP + sheath test anual + termografia anual + inspeção visual semestral. Médios (classe B): inspeção visual semestral + termografia anual + Tan Delta a cada 5 anos. Baixos (classe C): inspeção visual anual + megger anual + Tan Delta a cada 10 anos. Customização é parte essencial.

Etapa 4 — Calendário plurianual

Distribuição dos ensaios ao longo de 3-5 anos para suavizar o custo (não é viável fazer tudo em um único ano). Janelas operacionais combinadas com a operação do cliente. Coordenação com plano de manutenção geral da organização (paradas programadas, intervenções de outras áreas).

Etapa 5 — Indicadores de desempenho (KPIs)

Conjunto de indicadores para acompanhar evolução e justificar continuidade do investimento (detalhados na próxima seção).

Etapa 6 — Operação contínua + revisão anual

Execução do plano ao longo do ano + reunião anual de revisão com a Tecnvolt e a equipe interna do cliente para análise de tendência, ajustes no plano, planejamento para o ano seguinte.

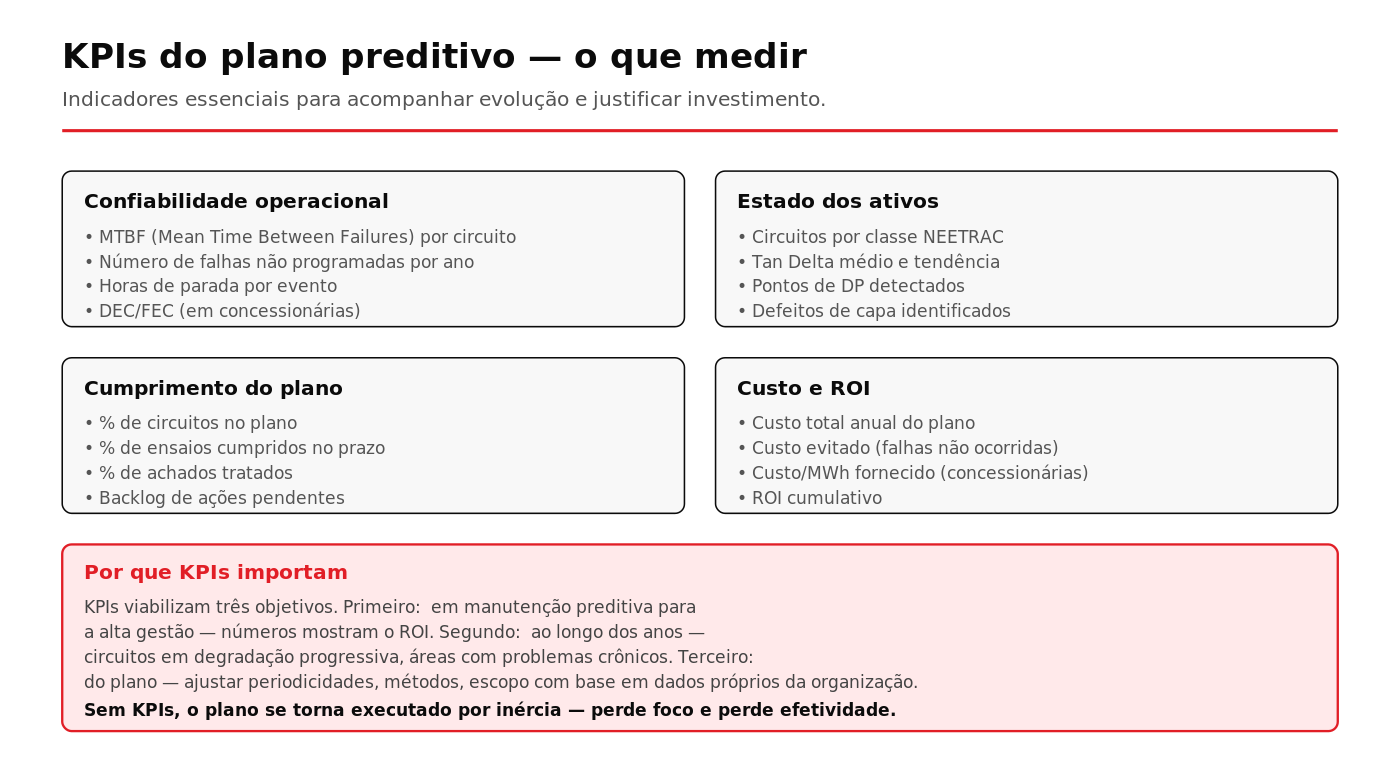

KPIs essenciais — o que medir

Sem KPIs, o plano preditivo se torna executado por inércia e perde efetividade ao longo dos anos. Os indicadores essenciais cobrem quatro dimensões.

Confiabilidade operacional: MTBF (Mean Time Between Failures) por circuito; número de falhas não programadas por ano; horas de parada por evento; DEC/FEC em concessionárias. Mostra se o plano está reduzindo falhas.

Estado dos ativos: distribuição dos circuitos por classe NEETRAC; Tan Delta médio e tendência por circuito; pontos de DP detectados; defeitos de capa identificados via sheath test. Mostra o estado real dos ativos ao longo do tempo.

Cumprimento do plano: percentual de circuitos no plano; percentual de ensaios cumpridos no prazo; percentual de achados tratados; backlog de ações pendentes. Mostra se o plano está sendo executado.

Custo e ROI: custo total anual do plano; custo evitado (falhas não ocorridas, estimado por simulação); custo por MWh fornecido em concessionárias; ROI cumulativo. Justifica continuidade do investimento.
