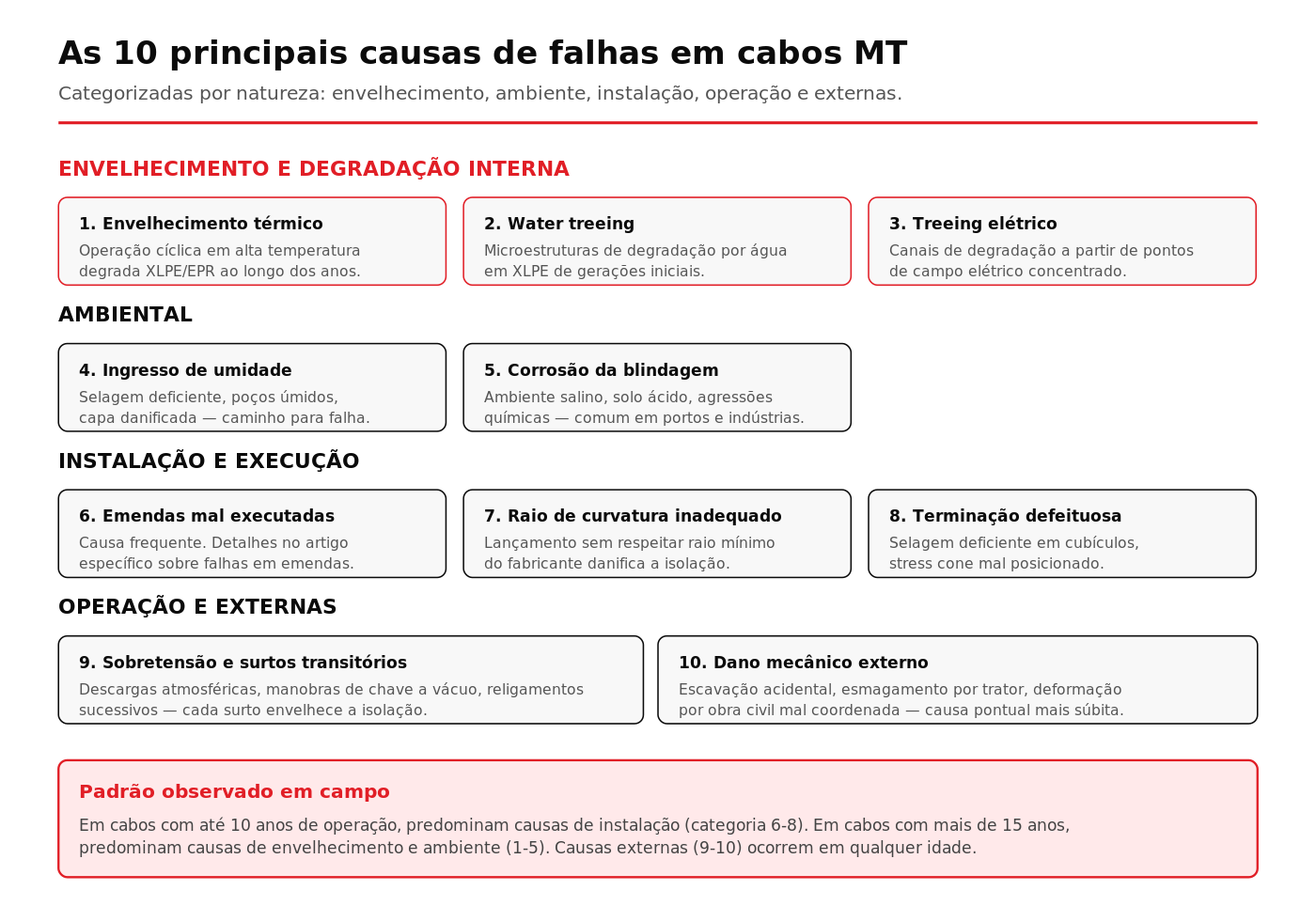

Principais Causas de Falhas em Cabos Subterrâneos de Média Tensão

Causa 1 — Envelhecimento térmico da isolação

A isolação polimérica de cabos MT (XLPE, EPR) tem vida útil esperada finita, e essa vida útil depende fortemente da temperatura de operação. A regra empírica clássica (Arrhenius) prevê que cada 8-10°C de aumento sustentado na temperatura reduz aproximadamente pela metade a vida útil da isolação. Cabos operando próximos da temperatura nominal máxima (90°C para XLPE típico) envelhecem rapidamente; cabos operando com margem térmica significativa duram muito mais.

O envelhecimento térmico não é “falha” no sentido de evento abrupto — é degradação progressiva das propriedades dielétricas. A rigidez dielétrica do material cai gradualmente, a Tan Delta sobe, descargas parciais surgem em pontos sensíveis. Em algum momento, a isolação degradada não mais suporta a tensão de operação — e aparece a falha.

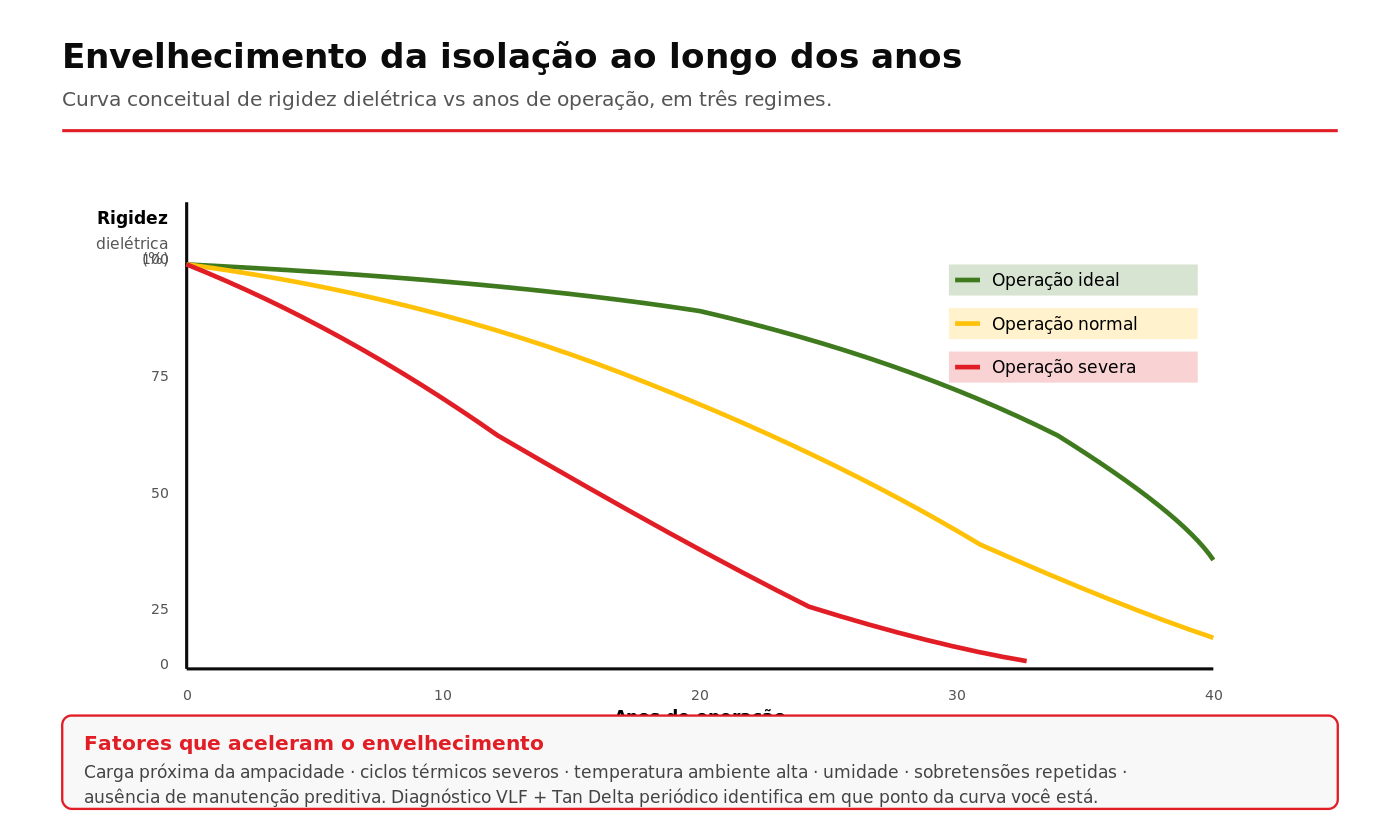

O gráfico ilustra a evolução conceitual da rigidez dielétrica em três regimes: operação ideal (carga muito abaixo da ampacidade, temperatura ambiente moderada — vida útil pode passar de 40 anos), operação normal (carga próxima da nominal, ciclos térmicos moderados — vida útil 25-35 anos), operação severa (carga próxima da ampacidade máxima, ciclos térmicos pronunciados, temperatura ambiente alta — vida útil pode cair para 15-20 anos).

Detecção: VLF + Tangente Delta (NEETRAC) capta a degradação global em estágio intermediário; complementar com DP para pontos específicos.

Prevenção: dimensionar circuito com margem sobre a ampacidade real, monitorar carga continuamente (alertas quando próximo do limite), gerenciar ciclos térmicos quando possível.

Causa 2 — Water treeing

Mecanismo específico de degradação em cabos XLPE — em especial nas gerações iniciais (anos 1970-1990) que não tinham aditivos inibidores de water tree. Sob ação combinada de campo elétrico e umidade penetrante na isolação, formam-se microestruturas dendríticas (parecidas com árvores microscópicas) que crescem ao longo dos anos.

Cada water tree por si só não é falha; mas quando atinge tamanho crítico ou quando o campo elétrico local aumenta, pode iniciar treeing elétrico — que é destrutivo. O processo total pode levar 10-20 anos do início da água migrante até a falha.

Detecção: VLF + Tan Delta + DP. Cabos com water treeing extensivo apresentam Tan Delta elevada e tip-up alto, frequentemente classificados como “Action Required” no critério NEETRAC.

Prevenção: em cabos novos, especificar XLPE moderno com inibidor (TR-XLPE); manter capa externa íntegra (sheath test periódico); drenagem ativa em poços e galerias.

Causa 3 — Treeing elétrico

Diferente do water treeing, o treeing elétrico é formado por descargas parciais em pontos de campo elétrico concentrado — defeitos pontuais na isolação, semicondutoras irregulares, cavidades. As descargas parciais erodem o material progressivamente, formando canais ramificados que crescem em direção à condução plena.

É um mecanismo mais rápido que water treeing (meses a poucos anos), e tipicamente acompanha defeitos construtivos ou de instalação não detectados no comissionamento.

Detecção: VLF + DP — captura os pulsos de descarga e pode localizar o ponto específico do tree.

Prevenção: qualidade construtiva (cabos de fabricantes reconhecidos), comissionamento com VLF + DP (detecta defeitos em pontos de campo concentrado), execução cuidadosa de emendas (evita cavidades), para-raios bem dimensionados (evita surtos que aceleram treeing).

Causa 4 — Ingresso de umidade

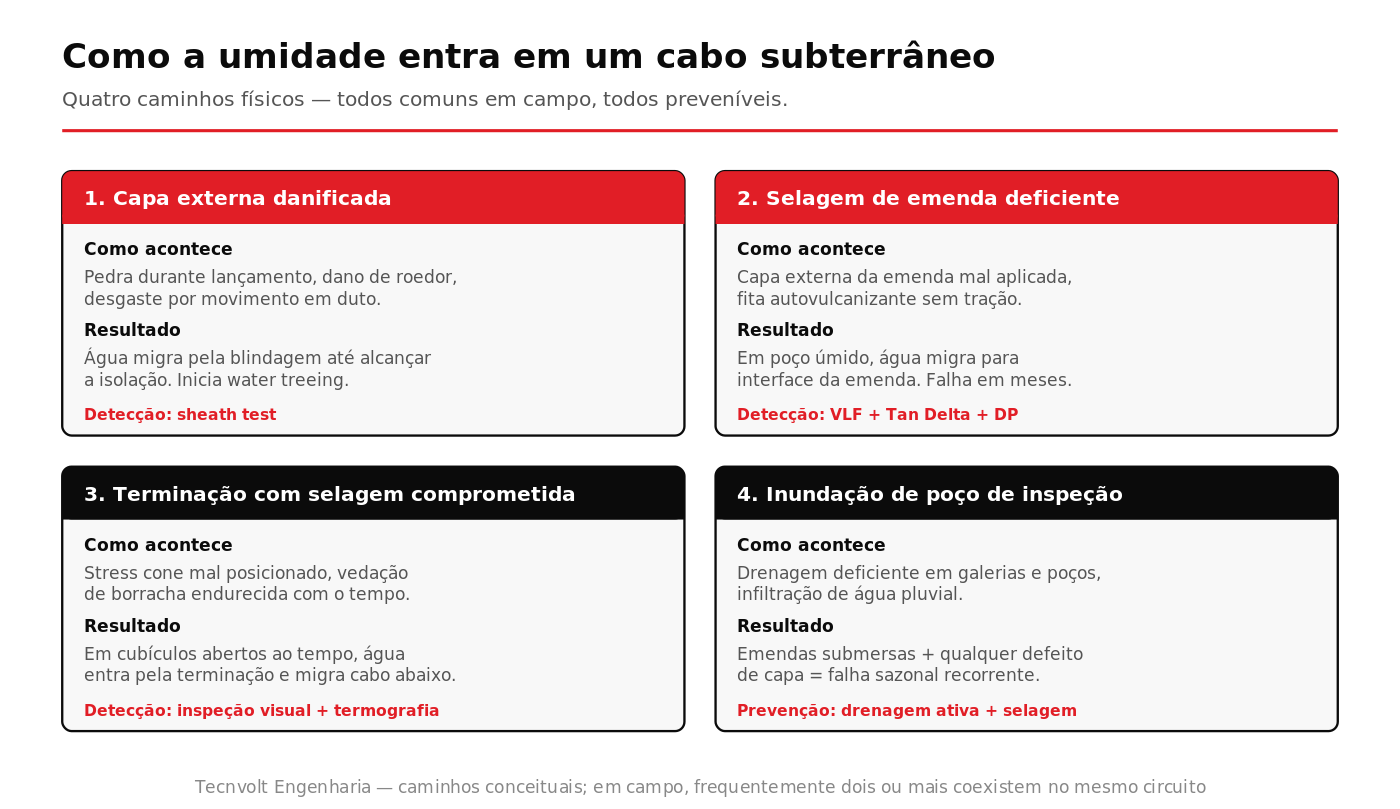

Como detalhado no artigo sobre falhas em emendas, a umidade é uma das principais causas de falha em cabos MT — não diretamente, mas como acelerador de degradação. Água migra para a isolação por quatro caminhos principais.

Capa externa danificada permite ingresso pelo corpo do cabo. Selagem de emenda deficiente é o caminho mais comum em galerias úmidas. Terminação com vedação comprometida (cubículos abertos ao tempo) permite migração cabo abaixo. Inundação de poço de inspeção é frequente em galerias sem drenagem.

Uma vez na isolação, a umidade acelera water treeing, reduz rigidez dielétrica local, e pode provocar falha em meses a anos dependendo da quantidade e do regime operacional.

Causa 5 — Corrosão da blindagem

Em ambientes salinos (portos, terminais costeiros), solo ácido (próximo a determinadas indústrias) ou com contato com resíduos químicos, a blindagem metálica (fita ou fios de cobre) pode sofrer corrosão. Quando a blindagem perde continuidade ou seção, dois problemas surgem: (a) a corrente de retorno capacitiva e a corrente de falha eventual não têm caminho de retorno adequado, criando tensões induzidas no próprio cabo; (b) a falha de blindagem frequentemente coincide com falha da capa que a protegia — porta de entrada para água.

Detecção: sheath test (mede integridade elétrica da blindagem) + inspeção visual em poços acessíveis.

Prevenção: capa externa adequada ao ambiente (em ambientes severos, usar capa com proteção química adicional), inspeção periódica em poços, substituição programada de cabos com histórico de corrosão.

Causa 6 — Emendas mal executadas

A causa mais frequente em campo. Cobrimos em detalhe técnico no artigo específico sobre falhas em emendas, com a anatomia da emenda, as 5 causas raiz específicas, a cronologia de degradação e o checklist de execução em 3 fases. Resumindo aqui: execução em campo é manufatura artesanal sob restrições — todo passo do procedimento importa. Defeitos construtivos em emenda podem se manifestar como falha em meses (caso grave) ou anos (caso leve), e respondem por proporção significativa das falhas em cabos com até 10 anos de operação.

Detecção: comissionamento com VLF + DP (no ato da entrega); diagnóstico periódico em VLF + Tan Delta + DP (em operação).

Prevenção: emendista certificado pelo fabricante do kit, kit compatível com o cabo, ambiente de execução adequado, checklist rigoroso, validação técnica antes de fechar a emenda.

Causa 7 — Raio de curvatura inadequado

Cabos MT têm raio mínimo de curvatura especificado pelo fabricante (tipicamente 12 a 20 vezes o diâmetro externo, conforme tipo). Durante o lançamento (puxamento em duto, manuseio em obras), curvas abaixo desse raio mínimo provocam dano estrutural na isolação — micro-fissuras, deformação das blindagens, stress permanente nos materiais. O dano nem sempre é visível imediatamente, mas cria pontos de campo elétrico concentrado que evoluem para falha ao longo dos anos.

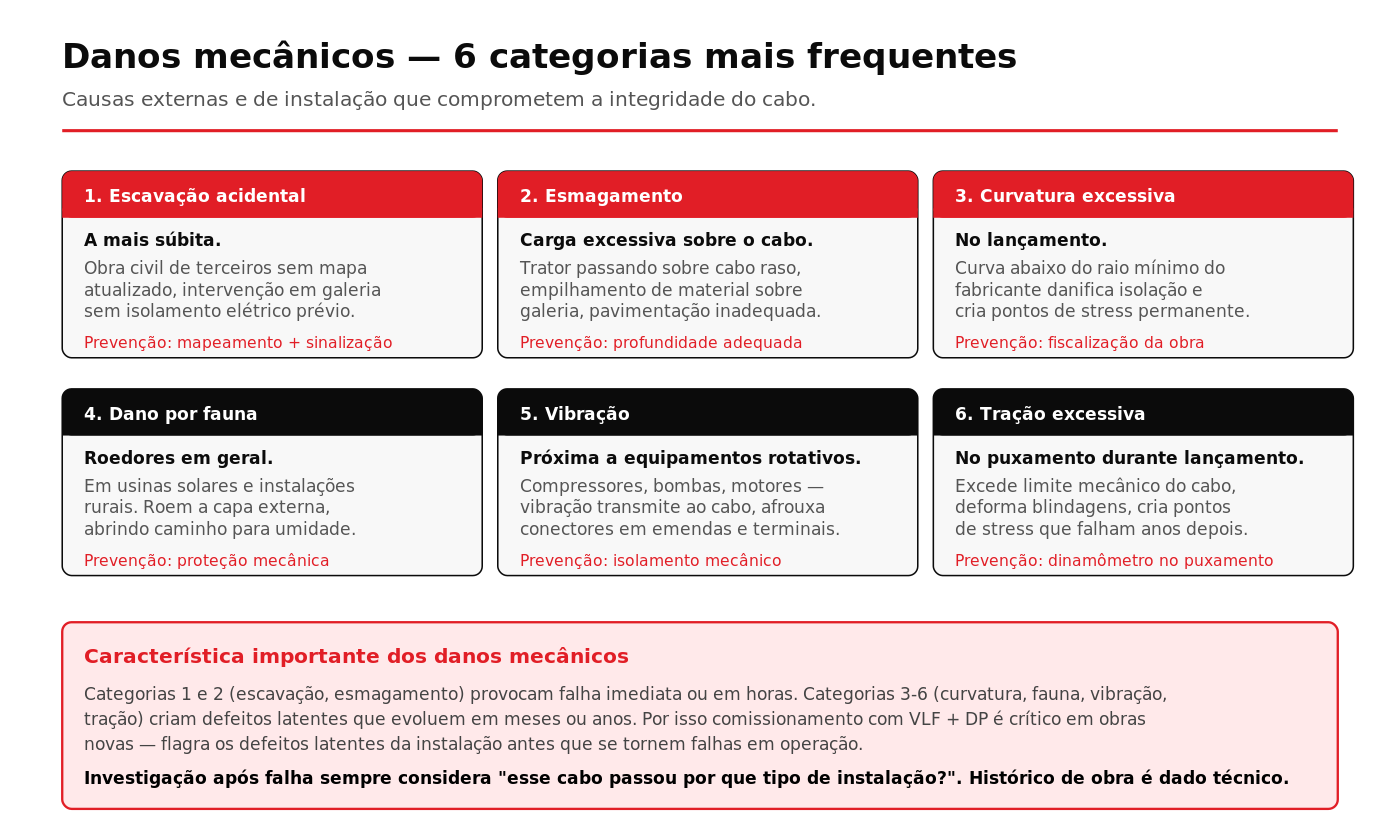

A figura acima detalha as 6 categorias de danos mecânicos — raio de curvatura é apenas uma delas. Detecção: comissionamento com VLF + DP captura defeitos latentes; em operação, Tan Delta + DP. Prevenção: fiscalização da obra (especialmente do puxamento), uso de dinamômetro, equipe treinada, mapa do trajeto bem feito.

Causa 8 — Terminação defeituosa

A terminação (head, pothead) faz a transição entre o cabo isolado e o ambiente externo (barramento de painel, bucha de transformador, isolador). É ponto de concentração de campo elétrico — exige controle preciso por elementos refractivos (stress cone semicondutor, conicidades isoladas). Falhas em terminação incluem: selagem deficiente (entrada de umidade pelo cubículo), stress cone mal posicionado (concentração de campo descontrolada), envelhecimento de vedações de borracha (em cubículos antigos), aquecimento por conector mal apertado.

Detecção: inspeção visual periódica em cubículos + termografia sob carga + DP em campo (em ativos críticos).

Prevenção: manutenção periódica de cubículos (especialmente em ambientes industriais agressivos), substituição programada de vedações envelhecidas, treinamento da equipe de manutenção em manuseio adequado.

Causa 9 — Sobretensão e surtos transitórios

Surtos de tensão excedem momentaneamente a rigidez dielétrica local em pontos sensíveis da isolação. Cada surto consome uma “fração de vida útil” (modelos de envelhecimento Crine, Mason, IPM). Origens típicas de surtos: descargas atmosféricas em redes próximas (mesmo cabos subterrâneos podem receber surtos pela rede a montante), manobras de chave a vácuo (geram surtos transitórios com derivada rápida), religamento sucessivo (especialmente em circuitos já em falha — cascata de danos descrita no artigo sobre o que fazer antes de religar).

O dano é cumulativo — cabos novos toleram muitos surtos; cabos envelhecidos toleram poucos. Detecção: histórico de eventos de proteção + Tan Delta periódico para avaliar dano cumulativo. Prevenção: para-raios bem dimensionados e aterrados, snubbers em circuitos com manobra a vácuo frequente, revisão do esquema de religamento automático (desabilitar em cabos subterrâneos).

Causa 10 — Dano mecânico externo

A única causa que provoca falha súbita em qualquer idade do cabo. Escavação acidental (terceiros sem mapa atualizado), esmagamento (carga excessiva sobre o trajeto), dano por fauna (roedores), vibração próxima a equipamentos rotativos. Diferente das outras causas, dano mecânico externo é tipicamente impossível de prevenir 100% — mas pode ser drasticamente reduzido com mapa atualizado, sinalização visual, comunicação proativa com terceiros antes de obras civis próximas, e proteção mecânica adicional em pontos críticos.

Detecção: só reativa (após a falha, via TDR/ARM para localização). Prevenção: mapa, sinalização, comunicação.
