O ensaio VLF é poderoso, mas, isolado, responde a uma pergunta limitada: o cabo resiste à tensão? Para entender de verdade a condição de um cabo de MT — e agir com precisão — combinam-se camadas de diagnóstico: VLF withstand, tangente delta, descargas parciais e, quando há falha, localização. Este artigo apresenta a estratégia integrada.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

1. As camadas de diagnóstico

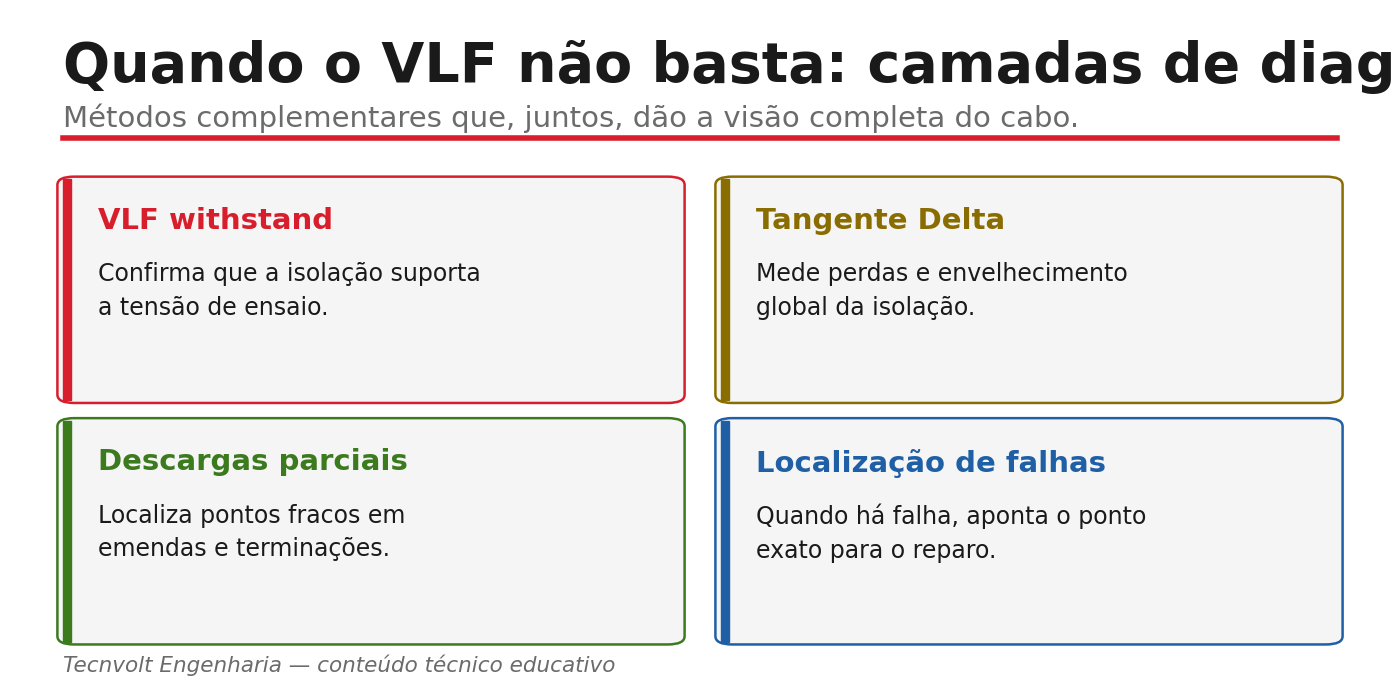

O VLF withstand confirma que a isolação suporta a tensão de ensaio (resultado binário). A tangente delta mede as perdas e o envelhecimento global da isolação. As descargas parciais localizam pontos fracos em emendas e terminações. E a localização de falhas (quando já há falha) aponta o ponto exato para reparo. Nenhuma sozinha conta a história inteira; juntas, sim.

2. Da medição à decisão

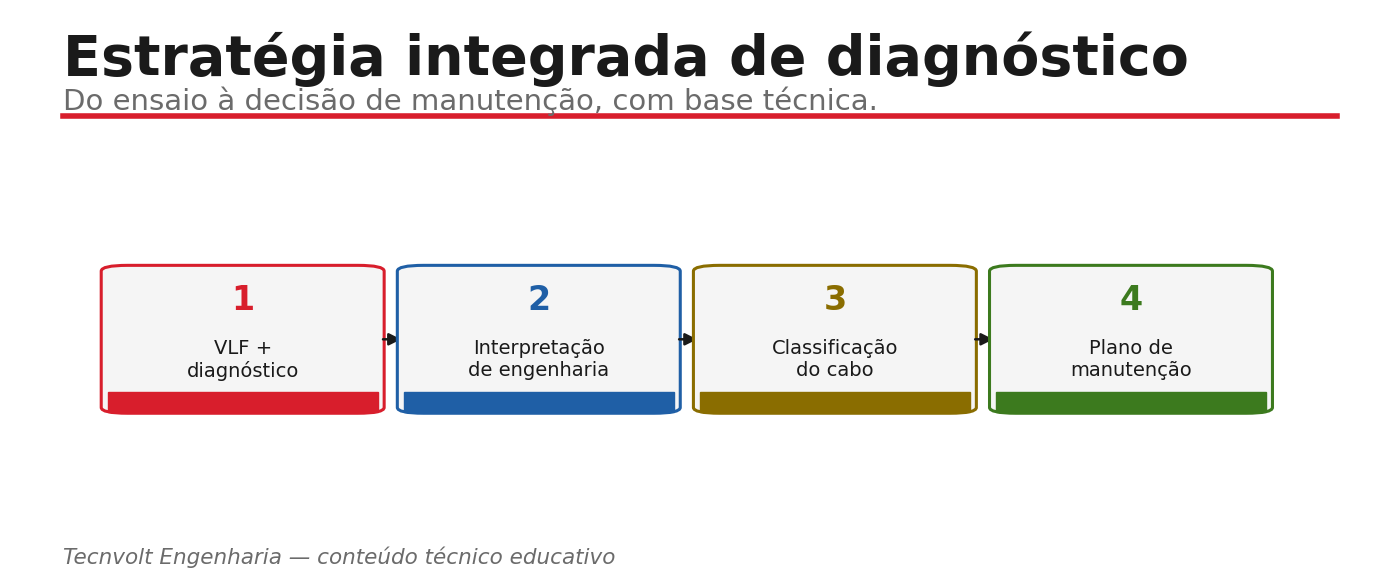

O fluxo: o VLF com diagnóstico gera os dados; a interpretação de engenharia dá sentido a eles (tipo de cabo, idade, histórico, referências NEETRAC/IEEE 400.2); a classificação define manter, monitorar ou intervir; e o plano de manutenção prioriza ações. É esse encadeamento que converte um ensaio em valor real.

3. Quando cada camada entra

No comissionamento, foco em withstand com tangente delta de base. Na manutenção preditiva, tangente delta e descargas parciais lideram. Quando ocorre uma falha, a localização (reflectometria/ondas itinerantes) entra para apontar o ponto de reparo. A arte está em escolher as camadas certas para cada situação — nem mais (custo desnecessário), nem menos (diagnóstico incompleto).

4. Por que a combinação é superior

Confiar só no withstand perde a visão de condição; confiar só na tangente delta perde a localização de pontos fracos; confiar só na DP perde o envelhecimento global. A combinação reduz incerteza e direciona a manutenção com precisão. Em ativos críticos, é a diferença entre decidir com base técnica e decidir no escuro.

5. Como a Tecnvolt entrega o diagnóstico completo

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, combina VLF withstand, tangente delta, descargas parciais e localização de falhas conforme o objetivo, interpreta com critério de engenharia (IEEE 400/400.2/400.3) e entrega relatório que classifica o cabo e recomenda o plano de manutenção.

Perguntas frequentes

O VLF sozinho é suficiente?

Para confirmar suportabilidade, sim. Para avaliar a condição e planejar manutenção, é recomendável combiná-lo com tangente delta e, quando aplicável, descargas parciais.

Quando uso localização de falhas?

Quando já existe uma falha. Técnicas de localização (reflectometria, ondas itinerantes) apontam o ponto exato, reduzindo tempo e área de intervenção.

Preciso aplicar todas as camadas sempre?

Não. As técnicas são escolhidas conforme o objetivo (comissionamento, manutenção, reparo), equilibrando custo e profundidade.

O que recebo ao final?

Um relatório que classifica o cabo (manter, monitorar, intervir) e recomenda o plano de manutenção, com base na interpretação de engenharia.
