Depois que o lado CC é ensaiado e os inversores são parametrizados, a energia gerada deixa de ser corrente contínua e passa a corrente alternada. É o lado CA da usina que conduz essa energia da saída do inversor até o transformador do skid e, dele, ao tronco de média tensão que alimenta a subestação coletora. Comissionar bem essa fronteira é o que garante que a potência produzida chegue à rede sem perdas, sem aquecimentos e sem riscos.
Este artigo, parte da série técnica sobre comissionamento de usinas solares, detalha o comissionamento do lado CA: os quadros e cabos CA, suas proteções e a proteção contra surtos, e os ensaios essenciais do transformador do skid antes de qualquer energização.
Resumo técnico
O comissionamento do lado CA cobre a cadeia entre a saída do inversor e o tronco de média tensão. Nos quadros e cabos CA, verificam-se conexões, torque de apertos, proteções e DPS CA, além de continuidade, isolação e identificação dos cabos. No transformador do skid — que eleva a tensão à rede coletora de MT — confirmam-se relação e polaridade antes da energização, resistência de enrolamento, isolação e tangente delta; quando aplicável, registram-se o óleo e a DGA inicial como baseline. Tudo documentado para a etapa de subestação e energização.
Quero comissionar o lado CA da minha usina solar com a Tecnvolt

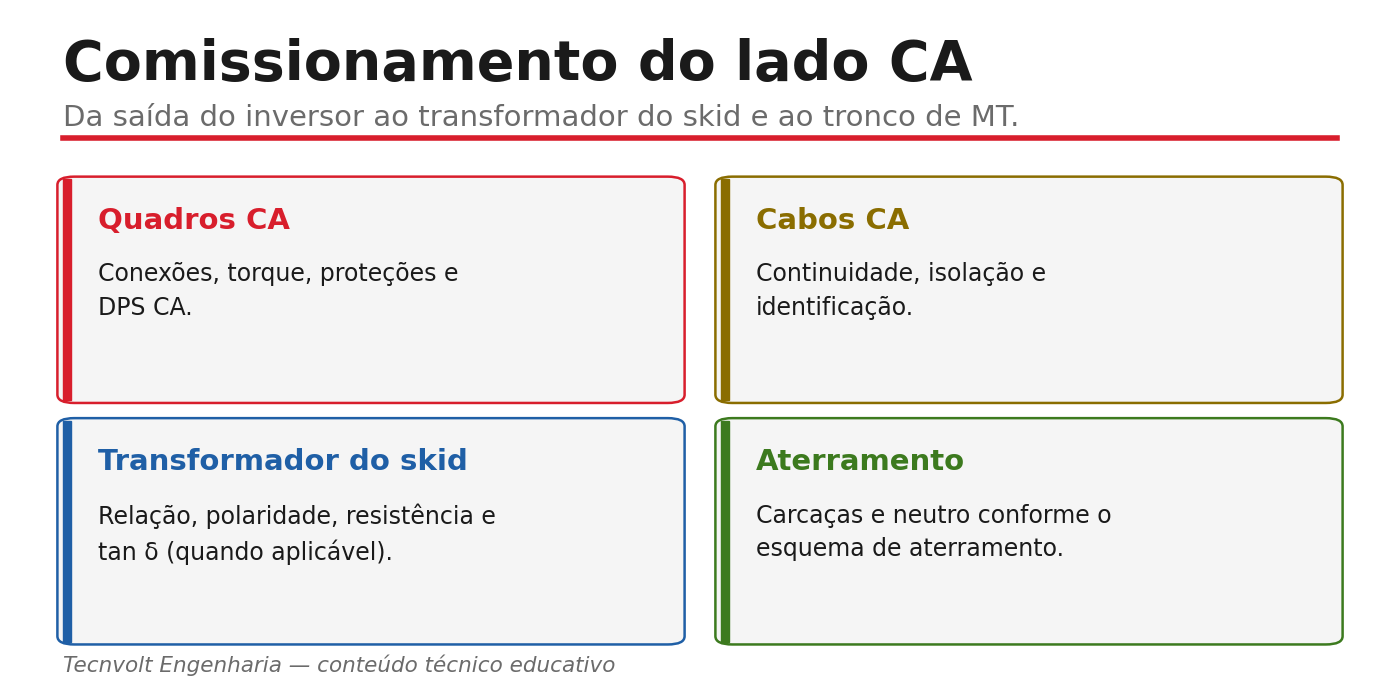

1. O que é o lado CA da usina
O lado CA começa onde o inversor entrega a corrente alternada e termina onde a energia entra na subestação coletora.
Na saída do inversor, a energia segue para os quadros CA, que reúnem as proteções e a manobra do circuito. Dos quadros, os cabos CA conduzem a potência até o transformador do skid, equipamento que eleva a tensão de saída do inversor à tensão da rede coletora de média tensão. Essa rede coletora interliga os vários skids da usina e leva a energia à subestação. Comissionar o lado CA é, portanto, validar toda essa cadeia: cada conexão, cada proteção e o transformador que faz a ponte entre baixa e média tensão.
2. Quadros e cabos CA
Nos quadros CA, a inspeção começa pelas conexões: todos os apertos devem estar no torque especificado pelo fabricante, pois conexões frouxas são origem clássica de pontos quentes. Verificam-se as proteções — disjuntores e dispositivos de manobra — e a presença e a coordenação dos DPS CA (dispositivos de proteção contra surtos do lado de corrente alternada). Nos cabos CA, ensaiam-se a continuidade e a resistência de isolamento, confirma-se a identificação de fases e circuitos e checa-se a integridade das terminações. Cada não conformidade deve ser registrada e corrigida antes de seguir.

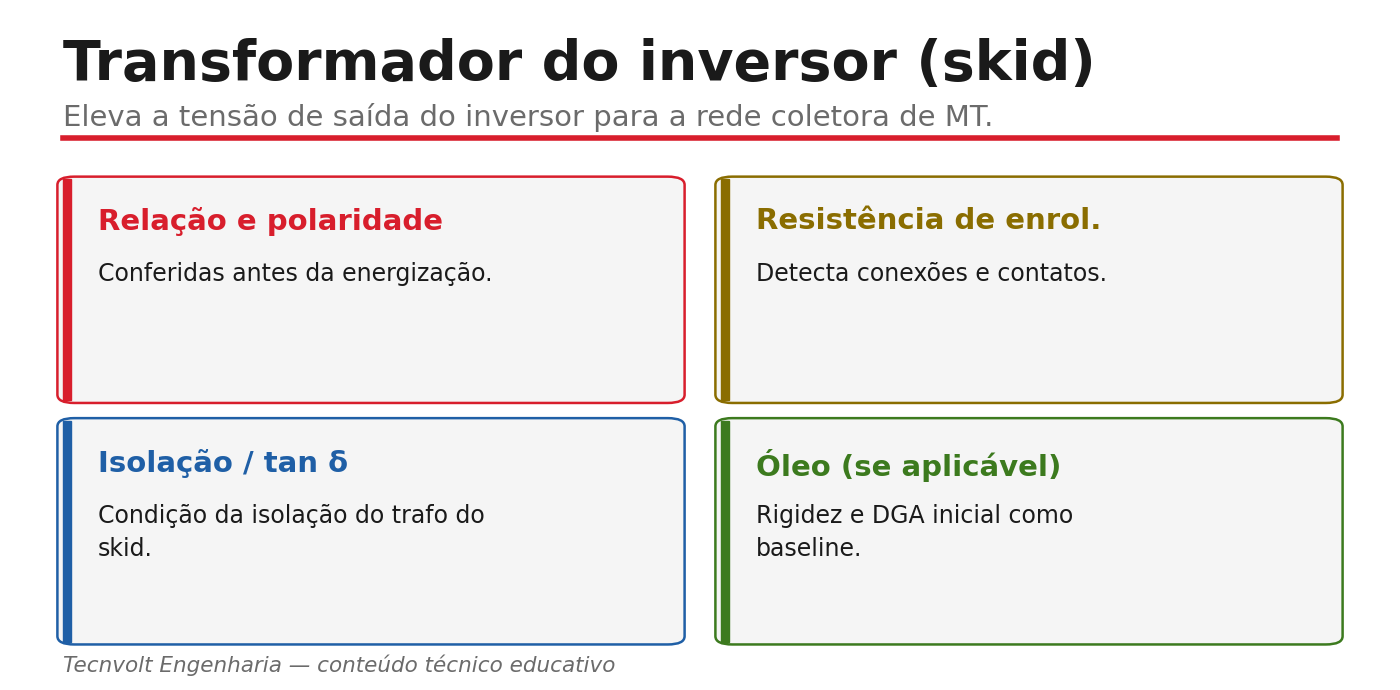

3. O transformador do skid
O transformador do skid é o equipamento mais crítico do lado CA e exige ensaios próprios antes de ser energizado. Confirmam-se a relação de transformação e a polaridade ainda com o equipamento desenergizado, pois ligações invertidas comprometem o paralelismo e a proteção. Mede-se a resistência de enrolamento, que indica integridade de conexões internas e dos terminais. Avaliam-se a resistência de isolamento e a tangente delta (tan δ) do isolamento. Quando o transformador é a óleo, coletam-se amostras para análise físico-química e DGA inicial, registradas como baseline para comparação ao longo da operação.
Princípio orientador
Trate a relação e a polaridade do transformador do skid como verificação de pré-energização inegociável, e registre a baseline (isolação, tan δ e, quando a óleo, DGA) na entrega. Essa baseline é o referencial que dá sentido a toda manutenção preditiva futura do equipamento.
Aviso técnico
O lado CA opera com tensões perigosas e o transformador do skid envolve média tensão; lembre ainda que, do lado CC a montante, as strings podem estar energizadas sempre que há sol. O serviço deve ser executado por profissional habilitado e autorizado, com treinamento de SEP, seguindo a NR-10, com desenergização, bloqueio, teste de ausência de tensão e aterramento quando aplicável.
Falar com um especialista em comissionamento do lado CA

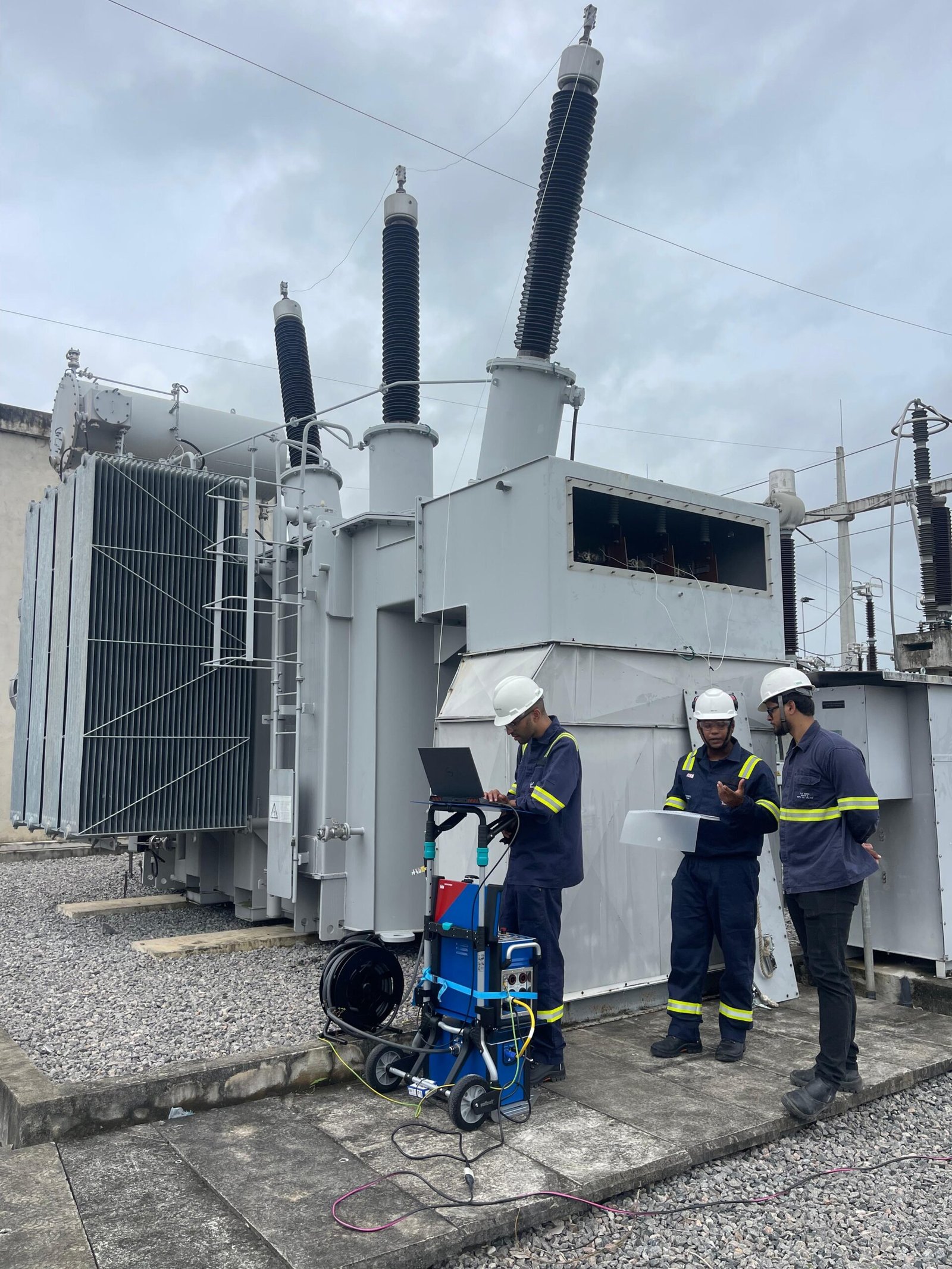

Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia comissiona o lado CA de usinas solares verificando quadros, conexões e torques, proteções e DPS CA, continuidade, isolação e identificação dos cabos, e executando os ensaios do transformador do skid — relação, polaridade, resistência de enrolamento, isolação e tangente delta, com coleta de óleo e DGA inicial quando aplicável — tudo consolidado em dossiê de comissionamento com ART. Atuamos em campo na região Nordeste, em usinas e geração distribuída.
Solicitar comissionamento do lado CA da usina solar
Perguntas frequentes
O que cobre o comissionamento do lado CA?
Cobre toda a cadeia entre a saída do inversor e o tronco de média tensão: quadros e cabos CA (conexões, torque, proteções e DPS CA, continuidade, isolação e identificação) e os ensaios do transformador do skid antes da energização.
O que faz o transformador do skid?
Ele eleva a tensão de saída do inversor à tensão da rede coletora de média tensão, fazendo a ponte entre o lado CA de baixa tensão e a rede que leva a energia à subestação da usina.
Quais ensaios no transformador do skid?
Relação de transformação e polaridade (antes da energização), resistência de enrolamento, resistência de isolamento e tangente delta; quando a óleo, análise físico-química e DGA inicial como baseline.
Por que registrar a baseline do óleo?
Porque os valores iniciais de óleo e DGA são o referencial contra o qual as análises futuras serão comparadas, permitindo detectar tendências de envelhecimento ou falha incipiente ao longo da operação.
Referências técnicas
- IEC 62446 — Comissionamento, documentação e inspeção de sistemas fotovoltaicos.
- ABNT NBR 5356 / IEC 60076 — Transformadores de potência.
- NR-10 — Segurança em instalações e serviços em eletricidade (e SEP).
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial e às exigências do agente da rede.
