O que é o ensaio VLF e por que se usa frequência abaixo de 1 Hz em cabos de média tensão

Um cabo de média tensão isolado é, do ponto de vista elétrico, um capacitor distribuído. Sua capacitância por unidade de comprimento — algo entre 200 e 500 pF/m em XLPE e EPR — gera uma demanda de potência reativa proporcional à frequência aplicada. É por aí que começa o problema.

1. A inviabilidade do ensaio em 50/60 Hz no campo

Para ensaiar dielétricamente um trecho típico de 1 km de cabo 15 kV a 60 Hz na tensão de aceitação (cerca de 2 U₀ = 17,3 kV de fase para terra), a fonte teria que entregar dezenas de kVAr continuamente. Isso exige transformadores ressonantes pesados, caminhão dedicado, alimentação trifásica robusta e tempo de mobilização incompatível com janelas de manutenção. Em obra civil, em uma SE de cliente industrial ou em uma rede de distribuição, simplesmente não dá.

Reduzir a frequência reduz proporcionalmente a corrente capacitiva. A 0,1 Hz — 600 vezes menos que 60 Hz — a fonte VLF entrega cerca de 1/500 da potência de um equivalente em frequência industrial. O resultado: equipamento de campo portátil, alimentado por monofásica comum, que cabe em uma van. Foi essa equação que viabilizou o VLF como método de campo nas décadas de 1990 e 2000, e é por isso que a IEEE 400.2 padronizou faixas entre 0,01 Hz e 1 Hz.

2. Por que o hipot DC foi abandonado em cabos XLPE

Antes do VLF, a alternativa portátil era o ensaio de tensão contínua (hipot DC). Em cabos de papel impregnado (PILC) ele ainda tem aplicação. Mas em cabos extrudados — XLPE, EPR, TR-XLPE, que dominam o mercado MT desde os anos 1980 — o DC mostrou-se prejudicial. A tensão contínua não distribui o campo elétrico da mesma forma que o AC operacional: cria acúmulo de cargas espaciais em interfaces, micro-vazios e nos pontos de degradação já presentes. Essas cargas podem levar até 24 horas para dissipar e, no momento em que o cabo é reenergizado em AC, produzem inversões de polaridade locais que aceleram o crescimento de árvores elétricas.

Pior: a tensão CC energiza arborescências aquosas (water trees) sem detectá-las — converte degradação benigna em caminho condutivo. A ANSI/NETA MTS desaconselha hipot DC em cabos em operação há mais de cinco anos justamente por isso, e a IEEE 400.2-2024 referenda o VLF como alternativa para cabos extrudados.

3. O VLF não é “AC fraco” — é AC equivalente

Uma confusão comum: por usar frequência baixa, alguns assumem que o VLF “estressa menos” a isolação. Não é verdade. O VLF entrega tensão AC com mesma magnitude RMS da especificação de ensaio. A diferença é a frequência: a forma de onda continua sendo bipolar, com inversão de polaridade a cada meio ciclo, e o campo elétrico na isolação tem a mesma topologia do regime operacional.

A IEEE 400.2 reconhece duas tecnologias: VLF senoidal 0,1 Hz (a onda mais próxima de um AC puro) e VLF cosseno-retangular 0,1 Hz (pulso bipolar com transição cosseno). Na edição 2024, a norma adotou exclusivamente valores RMS para a especificação das tensões de ensaio, alinhando as duas tecnologias no critério de magnitude e simplificando a comparação com tensões de operação.

4. O “sweet spot” da detecção de defeitos

0,1 Hz não é apenas conveniência de equipamento — é uma janela física favorável à detecção dos defeitos típicos em cabos envelhecidos. Em XLPE com arborescências aquosas, a perda dielétrica (Tan δ) cresce significativamente quando a frequência cai abaixo de 1 Hz, porque os mecanismos de polarização interfacial associados à umidade têm constante de tempo na faixa de segundos. Resultado: medir a Tan δ a 0,1 Hz durante o ensaio VLF revela degradação que a 60 Hz ficaria escondida no ruído.

Esse é o fundamento do Monitored Withstand Test (MWT) previsto na IEEE 400.2-2024: aplica-se a tensão de suportabilidade VLF por 30 a 60 minutos e, em paralelo, monitora-se Tan δ ou descargas parciais. Se a isolação aguenta a tensão e os parâmetros de diagnóstico se mantêm estáveis, o cabo passou; se algum dos dois piora ao longo do ensaio, há defeito ativo — mesmo que o cabo não tenha rompido.

5. Para que tipos de cabo e classes de tensão se aplica

A IEEE 400.2-2024 cobre cabos blindados com isolação extrudada (XLPE, EPR, TR-XLPE) e cabos de papel impregnado (PILC) em classes de 5 kV até 138 kV. As tensões de ensaio são calculadas como múltiplos da tensão de fase para terra (U₀), tipicamente entre 1,5 U₀ e 3 U₀, com diferenciação entre aceitação (comissionamento de cabo novo) e manutenção (cabo em operação) — a tensão de manutenção fica em torno de 75% da tensão de aceitação. O tempo de aplicação varia de 15 a 60 minutos, sendo 60 minutos o padrão para alta tensão e diagnósticos combinados.

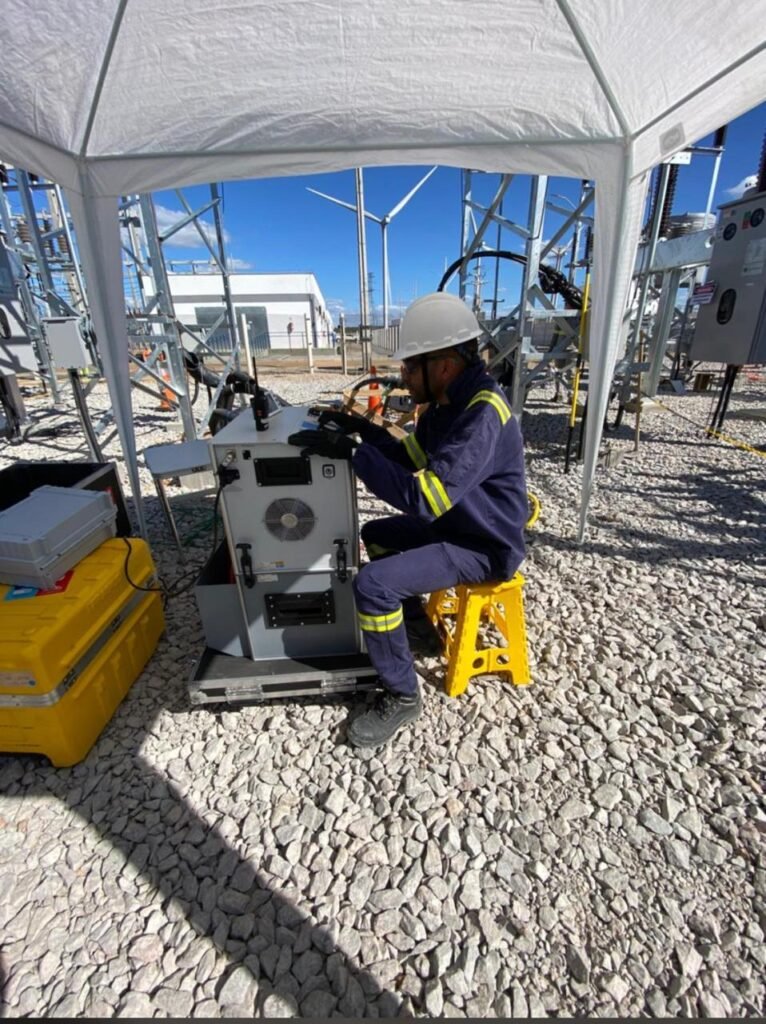

Na prática brasileira, o VLF é o método preferido para comissionamento de cabos novos pós-instalação (flagra defeitos de emenda, terminação e dano mecânico antes da energização), manutenção preditiva em redes urbanas, subterrâneas industriais e parques solares, validação pós-reparo e aceitação por seguradoras e auditoria ANEEL.

6. Limites e quando outros métodos complementam

O VLF não substitui tudo. Em cabos muito longos (> 5 a 10 km, dependendo da capacitância) a corrente pode exceder a capacidade da fonte mesmo a 0,1 Hz — nesses casos avalia-se DAC (Damped AC) ou ressonante. Para diagnóstico de descargas parciais com localização precisa do defeito, a IEEE 400.3 orienta o uso de PD com fonte VLF ou DAC e instrumentação dedicada. E em cabos PILC com longa operação, o ensaio VLF deve ser conduzido com critérios mais conservadores para evitar agressão à isolação a óleo-papel.

O ponto-chave: VLF é o método de campo de melhor custo-benefício para a esmagadora maioria das aplicações em MT no Brasil, e a sua combinação com Tan δ e PD entrega diagnóstico técnico que sustenta decisão de operar, reparar ou substituir.
