Toda a energia que uma usina solar entrega à rede nasce no lado de corrente contínua: os módulos formam strings, as strings se reúnem em caixas de junção e seguem por troncos CC até o inversor. Se essa base apresenta erros — uma string com tensão fora do padrão, polaridade invertida, fusível incorreto — o efeito se propaga para todo o sistema. Por isso o comissionamento elétrico do lado CC é decisivo para a geração e para a segurança.
Este artigo faz parte da série técnica sobre comissionamento de usinas solares. Aqui detalho a arquitetura do lado CC, a verificação das strings por meio de tensão e corrente, e os cuidados com as caixas de junção e o registro que forma a baseline da planta.

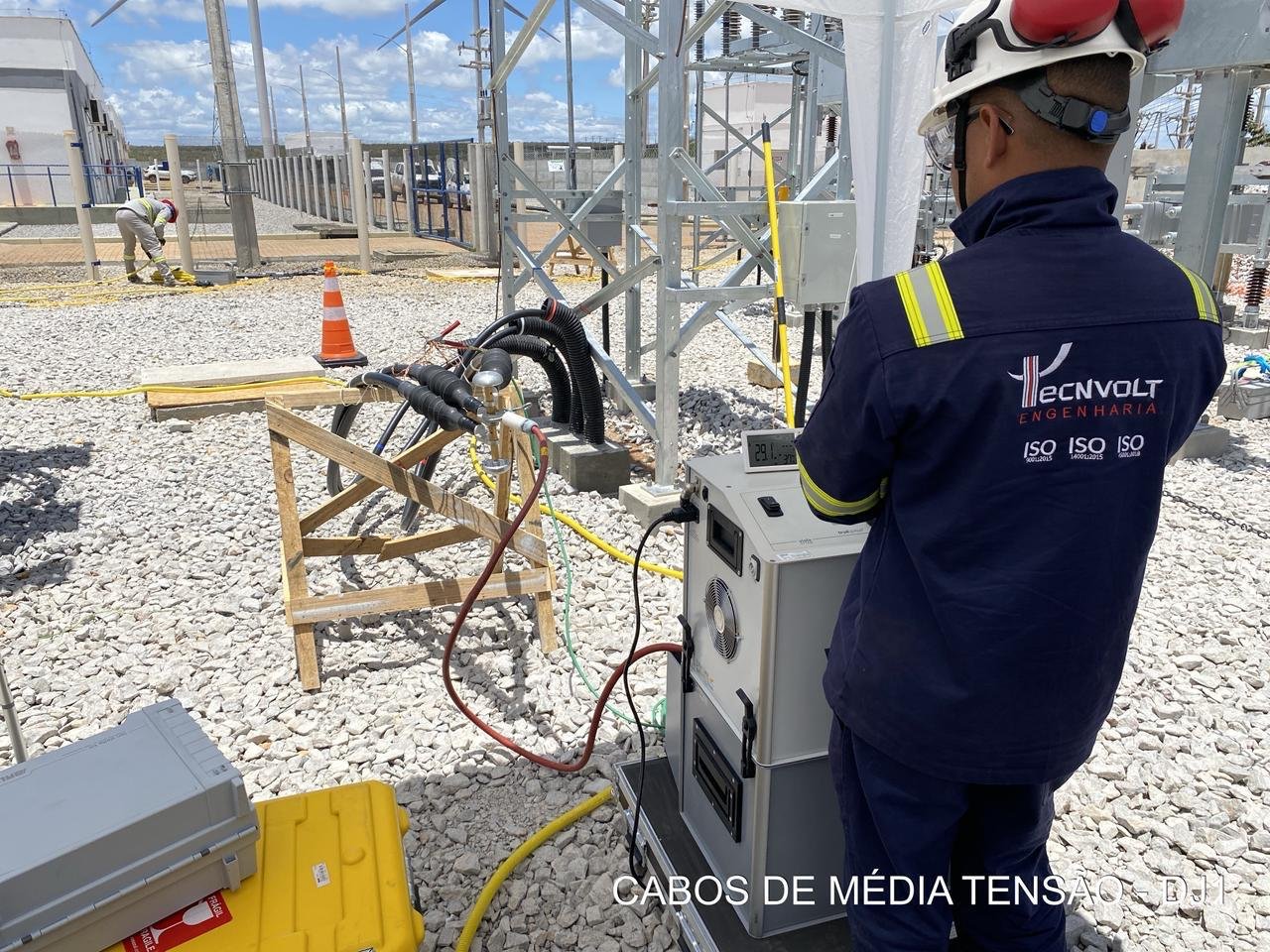

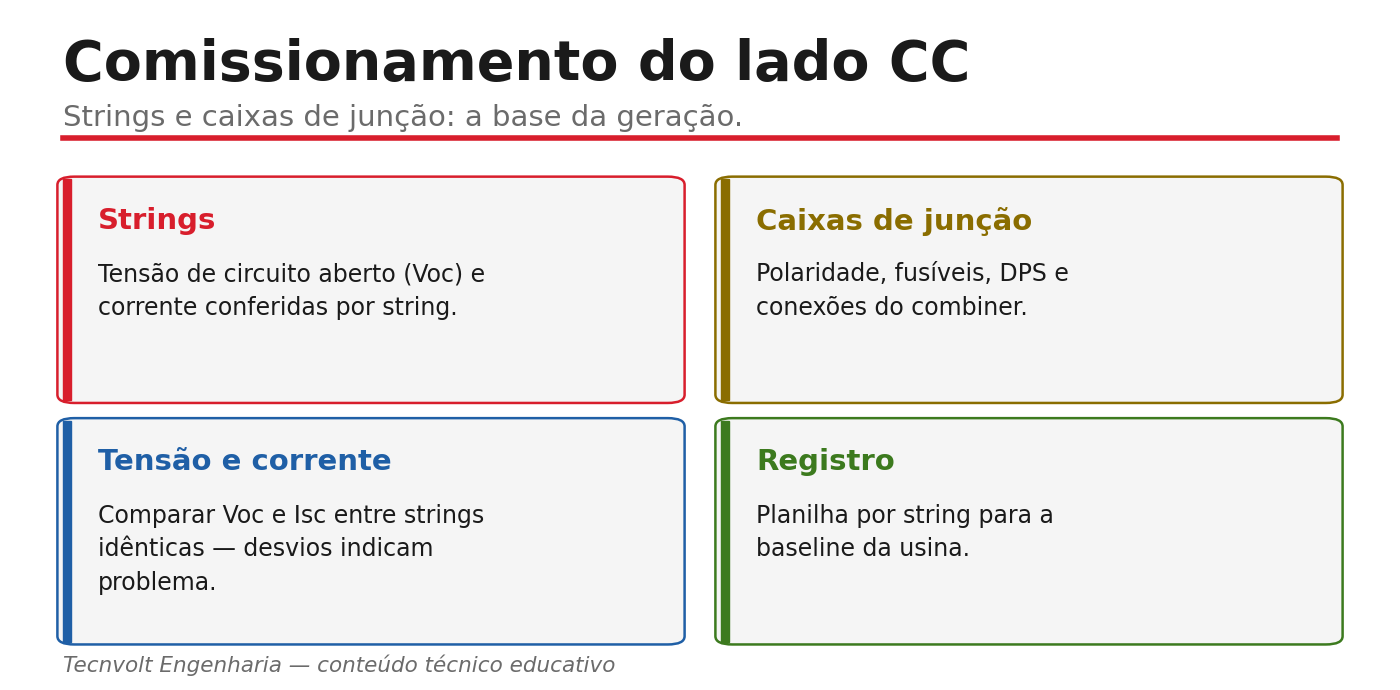

Resumo técnico
O comissionamento do lado CC verifica a base da geração. Cobre a arquitetura (módulos, strings, caixas de junção/combiner e tronco CC até o inversor), a verificação das strings (tensão de circuito aberto Voc e corrente conferidas por string, comparando Voc e Isc entre strings idênticas — desvios indicam problema) e as caixas de junção e o registro (polaridade, fusíveis, DPS e conexões, com planilha por string compondo a baseline). Tudo executado com profissional habilitado, pois as strings ficam energizadas com sol.
Quero o comissionamento do lado CC da minha usina solar

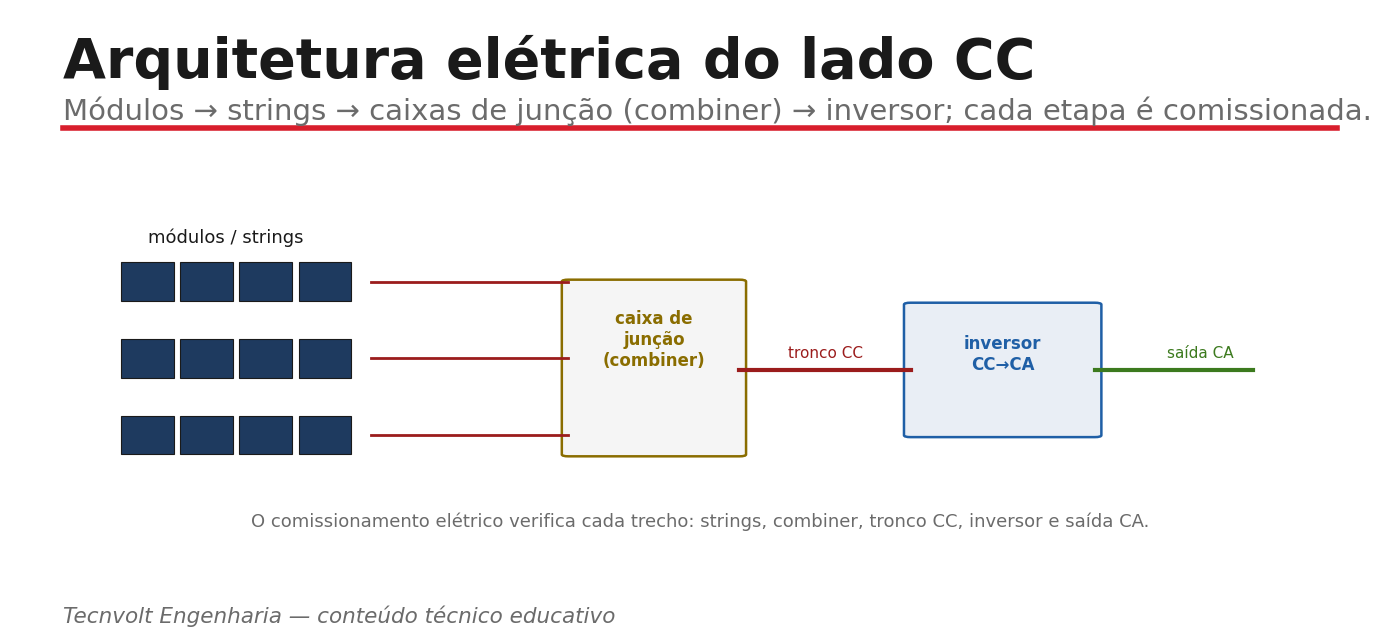

1. A arquitetura do lado CC
Entender a arquitetura é o ponto de partida do comissionamento elétrico. No lado CC, os módulos são ligados em série para formar as strings, que têm a tensão somada de seus módulos. Várias strings chegam às caixas de junção (ou combiner boxes), onde são agrupadas e protegidas, e seguem pelo tronco CC até a entrada do inversor.
Esse encadeamento define o que precisa ser verificado e em que ordem. Cada elo tem grandezas esperadas — a tensão da string depende do número de módulos em série, a corrente depende da irradiância e do tipo de módulo. Conhecer a topologia projetada permite comparar o que se mede em campo com o que o projeto previu, e é o que dá sentido a cada medição realizada no comissionamento.
2. Verificação das strings
A verificação das strings se apoia em duas grandezas: a tensão de circuito aberto (Voc) e a corrente, conferidas por string. A força do método está na comparação: strings idênticas — mesmo número de módulos, mesma orientação e tecnologia — devem apresentar Voc e Isc muito próximos entre si, considerando a irradiância e a temperatura do momento. Desvios entre strings que deveriam ser iguais são um sinal claro de problema: uma Voc mais baixa pode indicar módulo com defeito ou string incompleta; uma corrente menor pode apontar sombreamento, sujeira ou conexão deficiente. Comparar entre pares é o que transforma uma simples leitura em diagnóstico.
3. Caixas de junção e registro
Nas caixas de junção, confere-se a polaridade de cada string (positivo e negativo corretos), os fusíveis (dimensionados e instalados conforme o projeto), os DPS (dispositivos de proteção contra surtos presentes e íntegros) e o aperto das conexões. Tudo isso é consolidado em uma planilha por string, que registra Voc, corrente e as condições de medição. Essa planilha não serve apenas à aprovação do comissionamento: ela é a baseline — a referência contra a qual qualquer leitura futura, na operação e manutenção, será comparada para detectar degradação ou falhas.
Boa prática
Registre Voc e corrente de todas as strings em condições de irradiância estáveis e anote a temperatura e a hora de cada medição. Organize a planilha por caixa de junção e por string, de forma que a comparação entre strings idênticas seja imediata. Essa baseline bem feita é o que permite, anos depois, identificar uma string que perdeu desempenho.
Aviso técnico
No lado CC, as strings ficam energizadas em corrente contínua sempre que há sol, mesmo com o inversor desligado, e a tensão pode ser elevada e perigosa. Nunca abra conectores sob carga e siga rigorosamente a NR-10 e os procedimentos de SEP, com profissional habilitado e autorizado, bloqueio, teste de ausência de tensão e medições com instrumentos adequados. Confirme a edição vigente das normas.
Falar com um especialista em comissionamento fotovoltaico
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia comissiona o lado CC de usinas solares com verificação de Voc e corrente por string, comparação entre strings idênticas, conferência de polaridade, fusíveis, DPS e conexões nas caixas de junção, consolidando tudo em planilha por string que forma a baseline da planta, dentro de um dossiê com ART. Atuamos em campo na região Nordeste, em usinas e geração distribuída.
Solicitar comissionamento do lado CC de usina solar
Perguntas frequentes
O que é o lado CC de uma usina?
É a parte em corrente contínua, onde a energia é gerada: módulos ligados em série formam strings, que se reúnem em caixas de junção e seguem por troncos CC até o inversor, que converte essa corrente contínua em corrente alternada.
O que se mede nas strings?
Mede-se a tensão de circuito aberto (Voc) e a corrente de cada string, registrando as condições de irradiância e temperatura. Esses valores são comparados com o esperado pelo projeto e entre strings idênticas.
Por que comparar Voc e Isc entre strings?
Porque strings idênticas devem apresentar valores muito próximos. Desvios revelam problemas: Voc baixa pode indicar módulo defeituoso ou string incompleta; corrente menor pode apontar sombreamento, sujeira ou conexão deficiente.
O que verificar nas caixas de junção?
Polaridade de cada string, fusíveis dimensionados e instalados conforme o projeto, DPS íntegros e o aperto das conexões. Tudo registrado em planilha por string, que compõe a baseline da usina.
Referências técnicas
- IEC 62446 — Comissionamento, documentação e inspeção de sistemas fotovoltaicos.
- ABNT NBR 16690 — Instalações elétricas de arranjos fotovoltaicos.
- Manual do inversor — faixas de entrada CC e procedimentos do fabricante.
- NR-10 — Segurança em instalações e serviços em eletricidade (e SEP).
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial e às exigências do agente da rede.
