As buchas estão entre os maiores contribuintes de falhas catastróficas em transformadores de potência. Uma bucha condensiva que falha pode provocar arco, incêndio e ruptura do tanque — um dos cenários mais destrutivos para o ativo e mais perigosos para as pessoas. O lado positivo é que a degradação de uma bucha condensiva é, em boa parte dos casos, detectável com antecedência por ensaios simples de capacitância e fator de potência. Investir no diagnóstico de buchas é, portanto, um dos melhores retornos em segurança e confiabilidade.
Neste artigo explico a construção da bucha condensiva (capacitiva), o significado das capacitâncias C1 e C2, como o ensaio pelo tap de teste avalia a condição da bucha, o papel do fator de potência e da capacitância como indicadores precoces, e quando o monitoramento on-line de buchas se justifica — sempre à luz da IEC 60137.
Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 14–18 min

Resumo técnico
A bucha condensiva é construída com camadas de papel intercaladas com folhas condutoras, formando capacitores em série que distribuem o campo elétrico. A capacitância principal (C1, entre o condutor central e o tap) e a do tap (C2) são medidas no ensaio. Aumento de C1 indica curto entre camadas; variação de fator de potência indica umidade/degradação. O ensaio é feito pelo tap de teste com instrumento de fator de potência. O monitoramento on-line antecipa falhas em buchas críticas.Quero diagnosticar as buchas do meu transformador
1. A construção da bucha condensiva

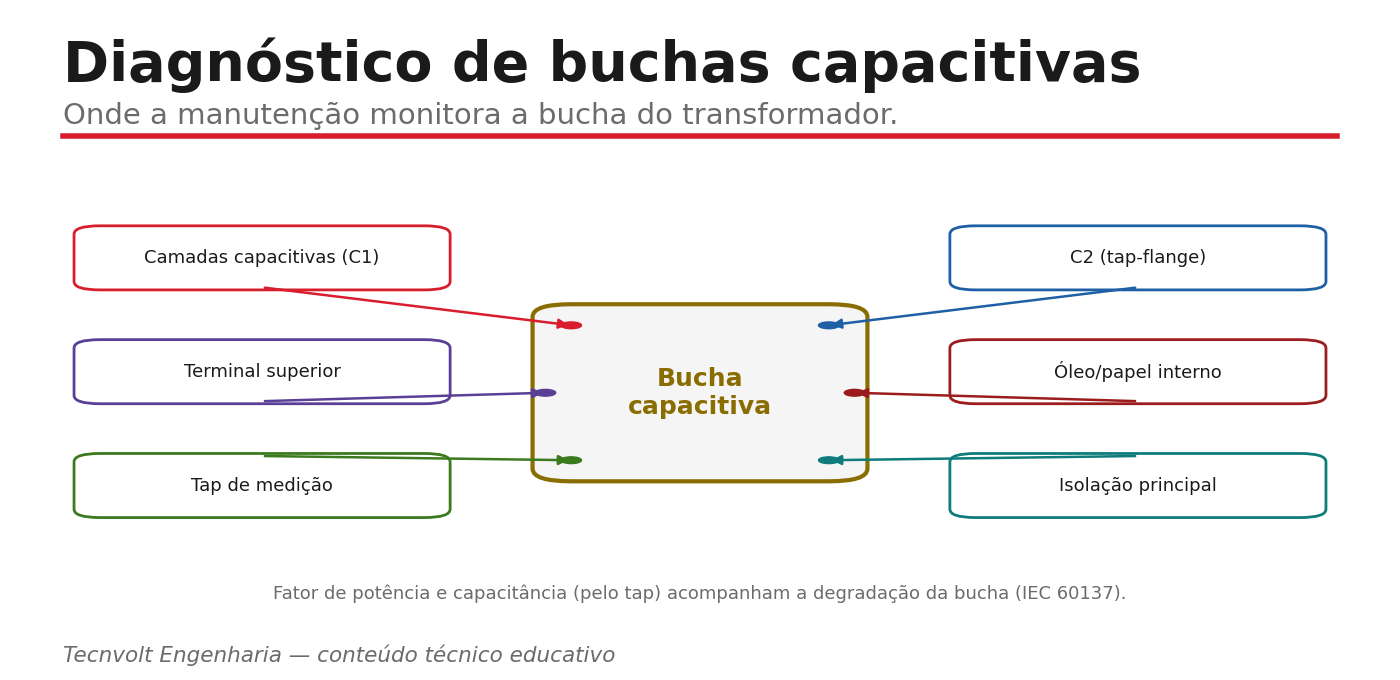

A bucha precisa conduzir o terminal de alta tensão através do tanque aterrado, controlando o campo elétrico para evitar disrupção. A solução condensiva consiste em enrolar camadas de papel impregnado (em óleo ou resina) intercaladas com finas folhas condutoras concêntricas. Essas folhas formam uma sucessão de capacitores em série entre o condutor central e a flange aterrada, distribuindo gradualmente o potencial — tanto radialmente quanto axialmente.

A última folha condutora é levada a um ponto acessível externamente — o tap de teste (ou tap capacitivo) —, que normalmente é aterrado em operação, mas que, desconectado do terra, permite acessar as capacitâncias internas para diagnóstico.
2. Capacitâncias C1 e C2
Duas capacitâncias caracterizam a bucha: a C1, entre o condutor central e o tap (o conjunto principal de camadas, que sustenta a maior parte da tensão), e a C2, entre o tap e a flange aterrada. O ensaio mede ambas e o fator de potência associado.
3. O que os desvios revelam

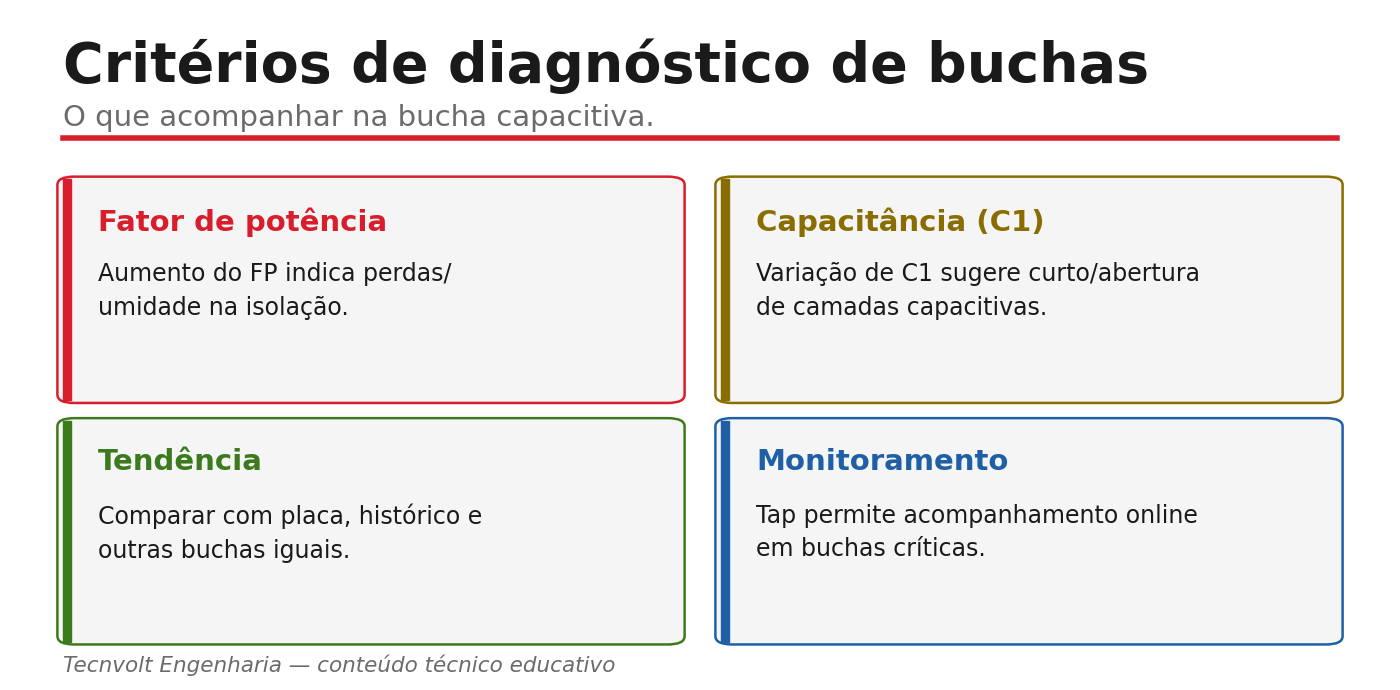

- Aumento de C1: indica que uma ou mais camadas capacitivas entraram em curto (a capacitância de capacitores em série cresce quando se perde um elemento). É um sinal claro de degradação interna e exige atenção imediata.
- Aumento do fator de potência (tan δ): indica ingresso de umidade ou degradação da isolação, com aumento das perdas dielétricas. É frequentemente o primeiro sinal de envelhecimento.
- Variação de C2 ou problemas no tap: podem indicar problema na última camada ou no próprio tap de teste, além de risco se o tap ficar desaterrado em operação.
A comparação é feita contra os valores de placa da bucha (gravados pelo fabricante) e contra o histórico. Pequenas variações de fator de potência ao longo do tempo, mesmo dentro de limites, merecem acompanhamento.
4. Monitoramento on-line
Para buchas de transformadores muito críticos, existe o monitoramento on-line, que acompanha continuamente a corrente de fuga e o fator de potência das buchas em operação, geralmente via tap de teste. Ele permite detectar uma degradação acelerada entre as campanhas periódicas e tem evitado falhas catastróficas. A decisão de instalar monitoramento on-line deve considerar a criticidade do ativo e o histórico de falhas de buchas da população.
Boa prática
Ensaie capacitância (C1 e C2) e fator de potência das buchas pelo tap de teste em toda campanha de fator de potência da isolação. Compare com os valores de placa do fabricante e com o histórico. Trate aumento de C1 como alerta sério. Garanta que o tap de teste esteja corretamente aterrado ao final do ensaio.
Aviso técnico
O tap de teste desaterrado em operação é uma condição perigosa — pode desenvolver tensão elevada e causar falha. Após qualquer ensaio na bucha, é imprescindível restabelecer o aterramento do tap conforme o procedimento do fabricante. Todo o ensaio é feito com o transformador desenergizado e aterrado, sob NR-10.
Pedir ensaio de buchas pelo tap de teste

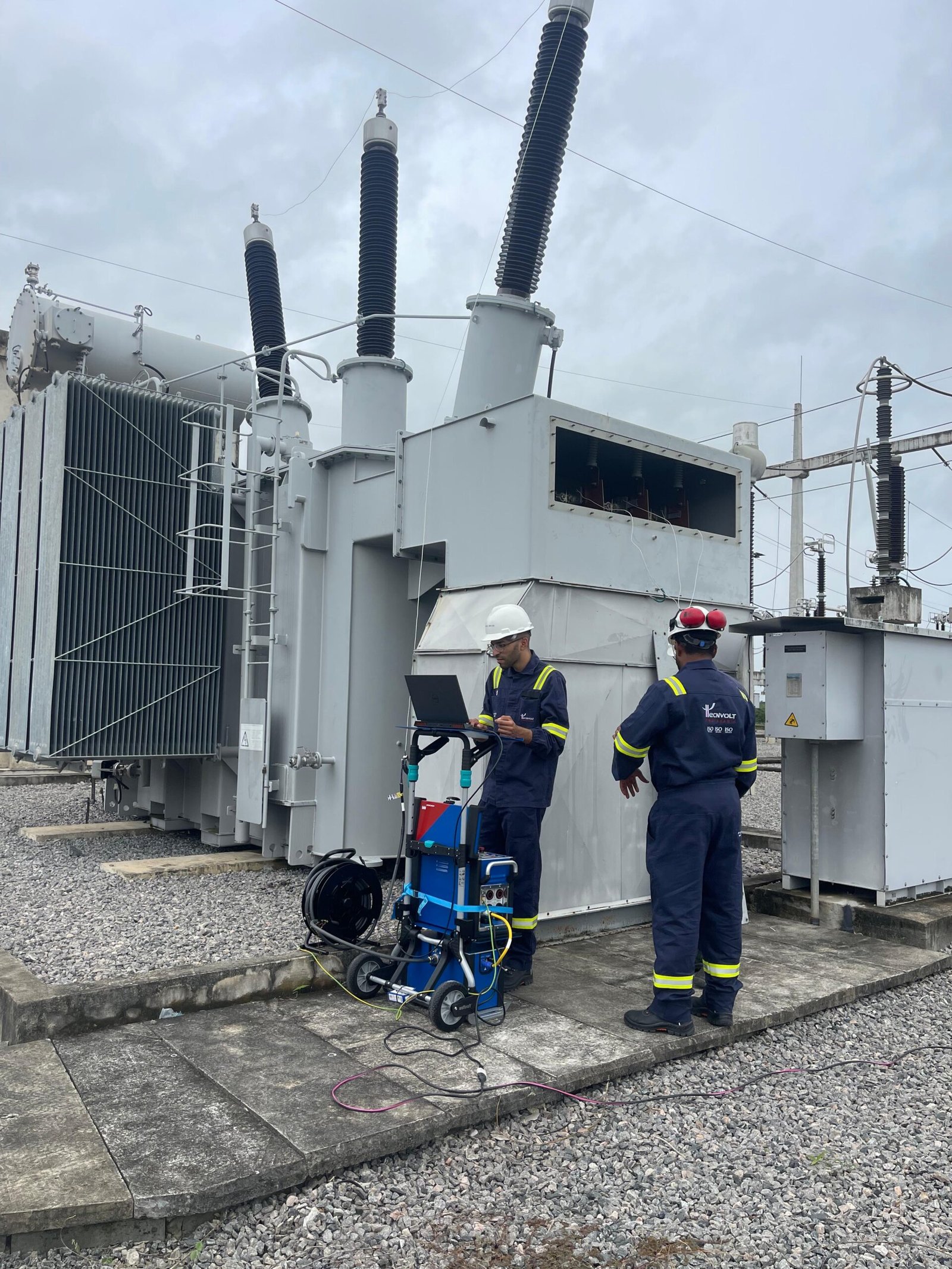

Como a Tecnvolt Engenharia executa essa manutenção
A Tecnvolt Engenharia ensaia as buchas pelo tap de teste, medindo C1, C2 e o fator de potência com instrumento dedicado, comparando com os valores de placa do fabricante e com o histórico. Avaliamos a tendência, identificamos sinais de curto entre camadas e de umidade, e garantimos o reaterramento correto do tap ao final. Integramos o resultado à campanha de fator de potência da isolação e orientamos sobre monitoramento on-line em buchas críticas. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre diagnóstico de buchas
Perguntas frequentes
Por que as buchas são tão críticas?
Porque estão entre os maiores contribuintes de falhas catastróficas em transformadores: uma bucha que falha pode provocar arco, incêndio e ruptura do tanque. Felizmente, sua degradação costuma ser detectável com antecedência por ensaios de capacitância e fator de potência.
O que significa aumento da capacitância C1 de uma bucha?
Indica que uma ou mais camadas capacitivas internas entraram em curto. Como são capacitores em série, perder camadas aumenta a capacitância total. É um sinal claro de degradação interna e exige atenção imediata.
O que é o tap de teste da bucha?
É um ponto de acesso à última camada condutora da bucha, normalmente aterrado em operação. Desconectado do terra durante o ensaio, permite medir as capacitâncias C1 e C2 e o fator de potência. Após o ensaio, deve ser obrigatoriamente reaterrado.
Quando vale a pena monitorar buchas on-line?
Em transformadores muito críticos ou com histórico de falhas de buchas na população. O monitoramento on-line acompanha continuamente a corrente de fuga e o fator de potência, detectando degradação acelerada entre as campanhas periódicas.
Referências técnicas
- IEC 60137 — Insulated bushings for alternating voltages above 1 000 V.
- IEEE Std C57.19.01 — Standard Performance Characteristics and Dimensions for Outdoor Apparatus Bushings.
- IEEE Std C57.152 — Guide for Diagnostic Field Testing of Fluid-Filled Power Transformers, Regulators and Reactors.
- CIGRE — Brochuras do SC A2 sobre buchas e monitoramento.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial (IEC, IEEE, CIGRE) e os valores de placa do fabricante antes de aplicar critérios.
