Por Eng. Raphael Leite Menezes Santos

Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência

Tecnvolt Engenharia (Recife/PE)

Por que este artigo existe

Em obras de média tensão é comum encontrar três conceitos usados como sinônimos: “fizemos o ensaio de aceitação”, “fizemos o comissionamento”, “fizemos o diagnóstico”. Em conversas técnicas informais a confusão raramente cria problema; em contratos, propostas comerciais, laudos auditáveis e disputas pós-obra, ela cria problema sério. Cada uma das três categorias responde a uma pergunta diferente, é executada em momento diferente do ciclo de vida do cabo, tem responsável contratual diferente, gera laudo com escopo diferente e implicação regulatória diferente.

Este artigo separa as três categorias e mostra: quando aplicar cada uma, quem paga, quem executa, quem assina, quais ensaios entram em cada pacote, como evitar disputa contratual pós-obra, e como construir um portfólio de documentação técnica que sirva — entre outras coisas — como defesa jurídica em caso de falha precoce. É leitura para engenheiros responsáveis, gestores de obra, compradores técnicos, instaladores, fabricantes e operadores que precisam falar a mesma linguagem técnica e contratual em qualquer projeto envolvendo cabos MT.

A quem se dirige

Construtoras e gerenciadoras de obra que entregam instalações com sistemas elétricos MT; instaladores e empreiteiros que executam tração e emendamento de cabos em campo; engenheiros responsáveis por subestações que recebem a obra; gestores de utilidades que operam o ativo; compradores técnicos que avaliam propostas; auditores e seguradoras que examinam documentação técnica em pós-evento.

⚠ Importante: ensaios em cabos MT exigem profissionais qualificados, NR-10, instrumentos calibrados e ART. Conteúdo educativo.

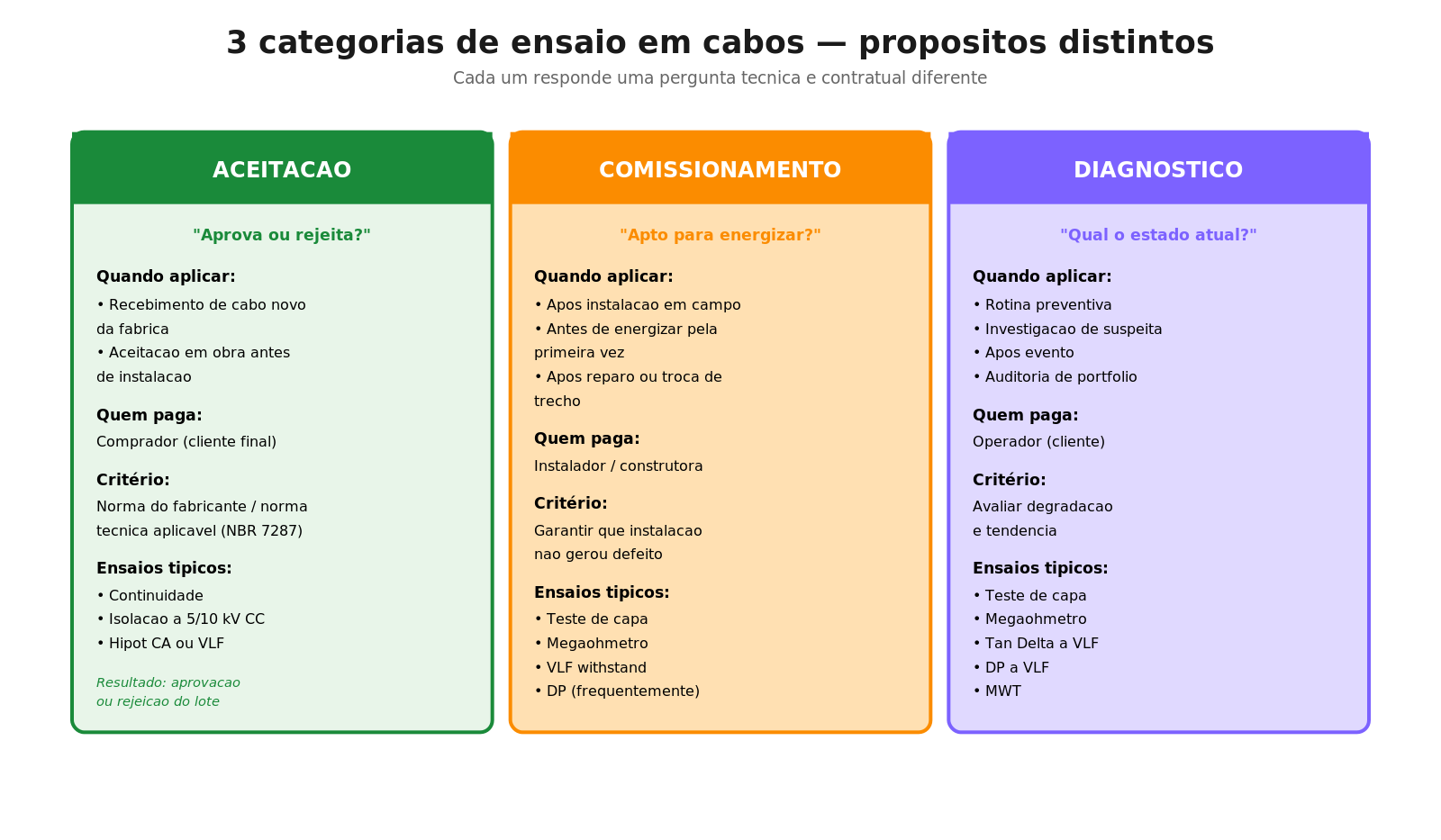

As 3 categorias e suas perguntas centrais

O quadro acima organiza o panorama em uma visão lateral. Aceitação responde “aprova ou rejeita?”; comissionamento responde “apto para energizar?”; diagnóstico responde “qual o estado atual?”. As três respondem a perguntas legítimas — em momentos legítimos — mas legítimas para situações operacionais distintas.

Aceitação — “Aprova ou rejeita?”

Executada no recebimento do cabo da fábrica (em laboratório acreditado ou em campo antes da instalação), a aceitação verifica se o produto entregue atende às especificações técnicas contratuais e às normas aplicáveis (ABNT NBR 7287 para XLPE, NBR 7286 para EPR, NBR 6251 para construção). É contratada e paga pelo comprador (cliente final ou obra), executada pelo fabricante ou por laboratório independente, e resulta em aprovação ou rejeição formal do lote. Os ensaios típicos são focados em propriedades intrínsecas do cabo: continuidade do condutor, resistência ôhmica, isolação a 5/10 kV CC, eventualmente Hipot CA ou VLF dependendo da classe.

Comissionamento — “Apto para energizar?”

Executado em campo após a instalação completa do cabo (puxamento, emendas e terminações concluídas), antes da primeira energização, ou após qualquer reparo ou troca de trecho. O propósito é objetivo: garantir que o processo de instalação não introduziu defeito que comprometeria a vida útil do ativo. É contratado e pago pelo instalador ou construtora (e frequentemente esse custo está embutido no preço do contrato de instalação), executado por empresa especializada contratada para isso, e resulta em laudo de aceitação ou rejeição da execução. Inclui tipicamente teste de capa, megôhmetro, VLF withstand e — em projetos sofisticados ou ativos críticos — descargas parciais.

Diagnóstico — “Qual o estado atual?”

Executado em ativo já em operação, em rotina preventiva ou em investigação pontual. Avalia o estado evolutivo da isolação — identifica degradação em formação, water trees em desenvolvimento, defeitos pontuais em emendas/terminações que apareceram durante a operação. É contratado e pago pelo operador (cliente, planta, empresa que opera o ativo), executado por empresa especializada de manutenção, e alimenta o plano de gestão do ativo. Inclui tipicamente teste de capa, megôhmetro, Tan Delta a VLF, descargas parciais e — em casos específicos — MWT (Monitored Withstand Test).

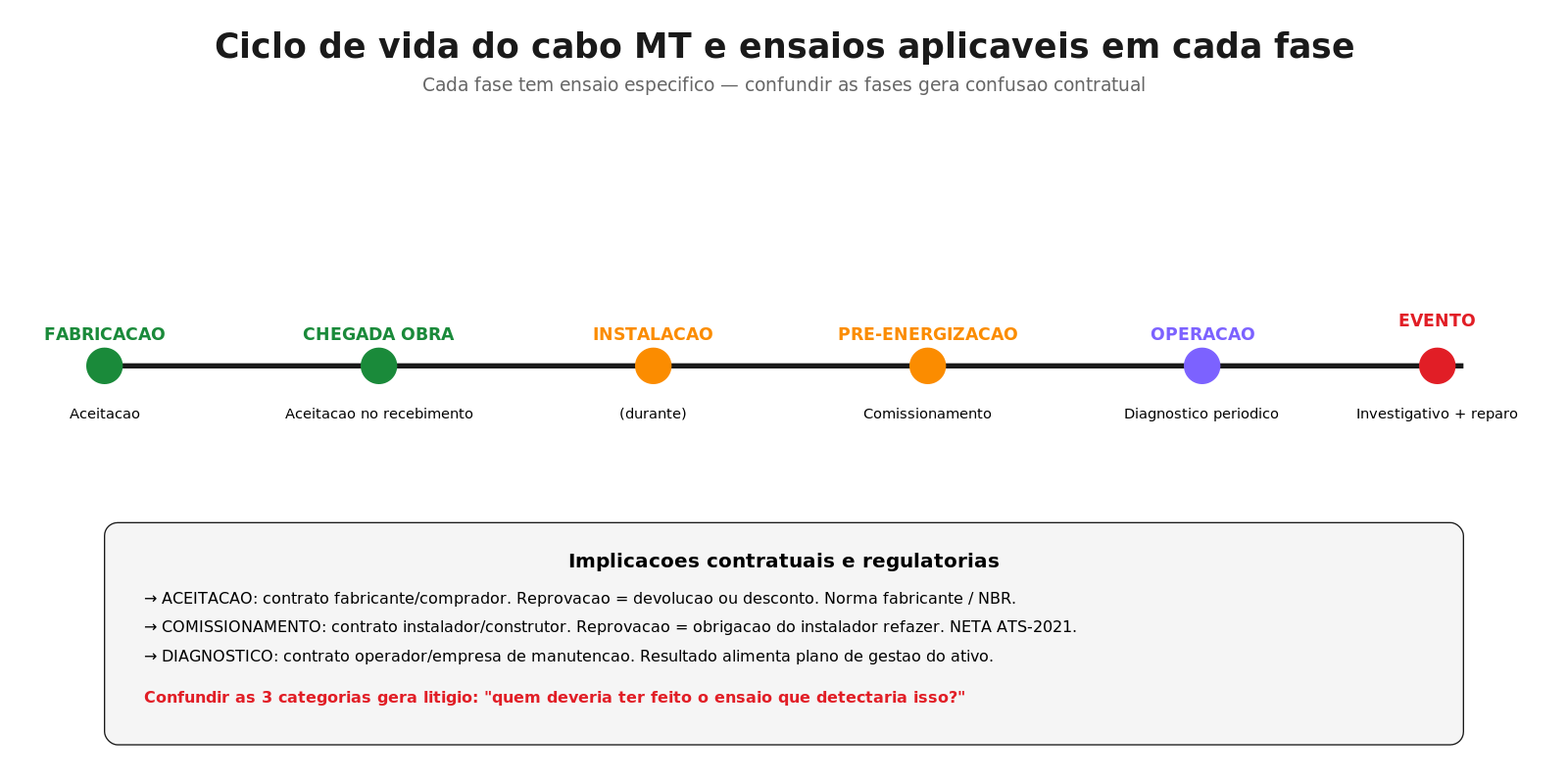

Ciclo de vida do cabo e ensaio aplicável em cada fase

O cabo tem ciclo de vida bem definido: fabricação → recebimento em obra → instalação → pré-energização → operação → eventos pontuais (reparos, intervenções próximas). Cada fase tem ensaio aplicável próprio. Confundir as fases — apresentando, por exemplo, um certificado de aceitação do fabricante como se cobrisse problemas de instalação — gera confusão contratual e frequentemente disputa jurídica em caso de falha precoce.

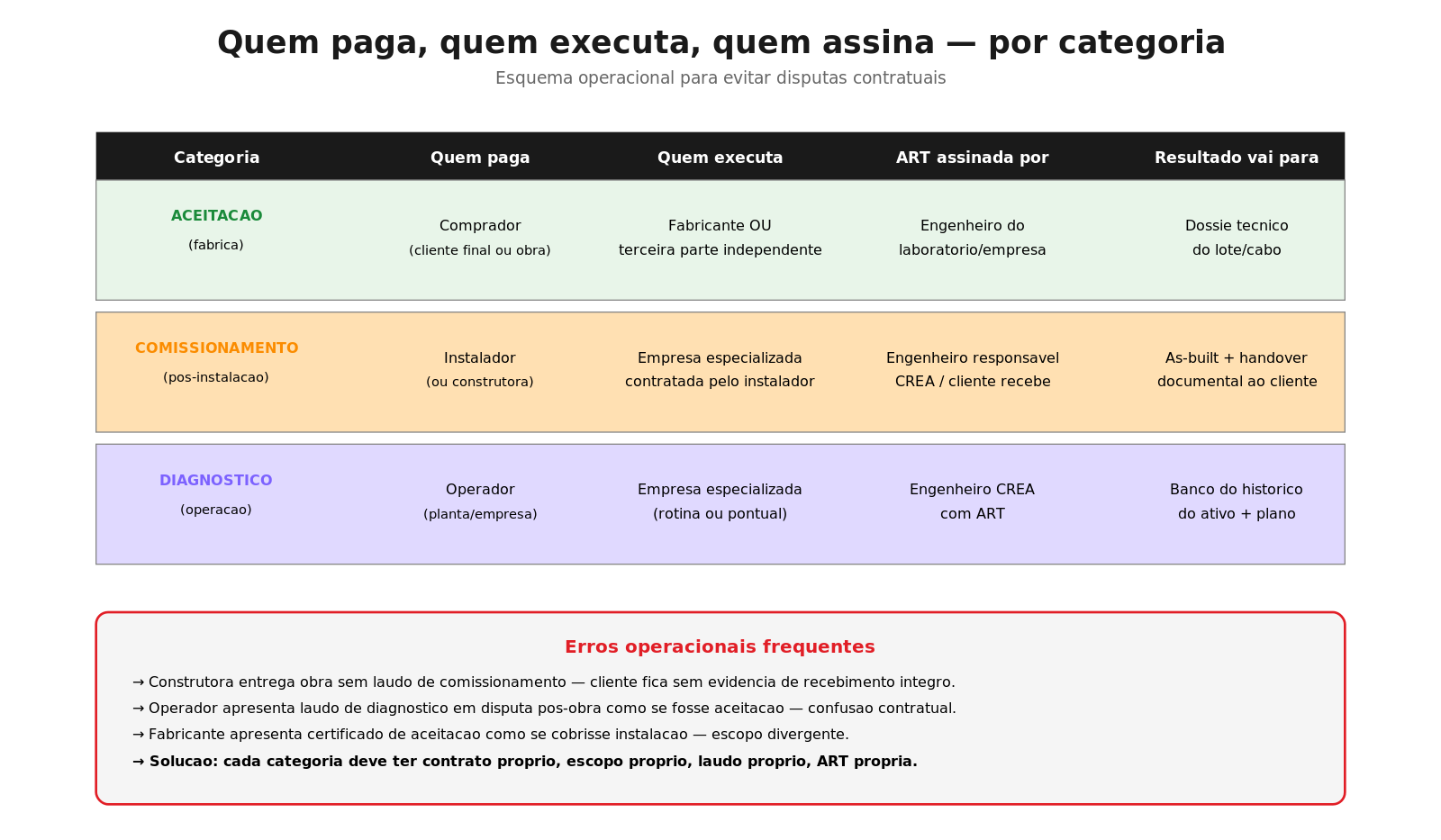

Quem paga, quem executa, quem assina

O esquema operacional para evitar disputa: cada categoria deve ter contrato próprio, escopo próprio, laudo próprio, ART própria. Misturar os papéis em um único documento ou em um único ensaio compromete a rastreabilidade contratual — e quase sempre prejudica uma das partes envolvidas quando algo dá errado depois.

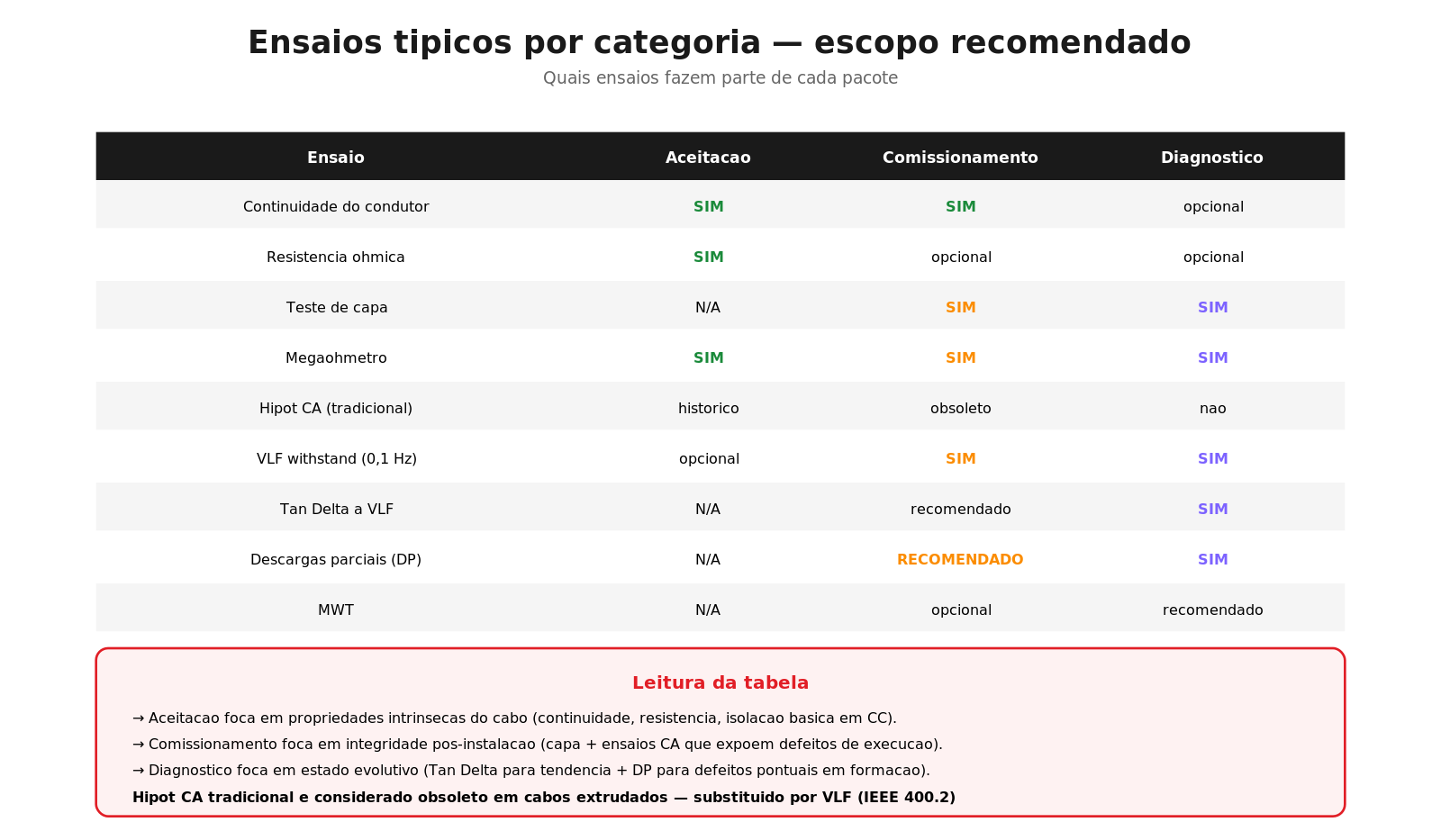

Ensaios típicos por categoria — matriz prática

A matriz mostra como cada ensaio se distribui pelas 3 categorias. Continuidade e resistência ôhmica são essencialmente de aceitação (avaliam propriedades intrínsecas). Teste de capa, megôhmetro e VLF withstand são pilares de comissionamento (avaliam integridade pós-instalação). Tan Delta a VLF e descargas parciais são pilares de diagnóstico (avaliam estado evolutivo).

Observação técnica importante: o Hipot CA tradicional (a 60 Hz, em tensão elevada) é considerado obsoleto em cabos extrudados modernos (XLPE/EPR) e foi substituído por VLF (0,1 Hz) conforme IEEE 400.2-2024. A razão é técnica: Hipot CA em cabos longos exige fonte de potência inviável em campo e impõe estresse maior no cabo do que VLF. A literatura consagrou VLF como padrão atual — ainda há laudos que mencionam Hipot CA, mas em XLPE moderno isso é prática superada.

Decisão prática: qual categoria aplicar agora?

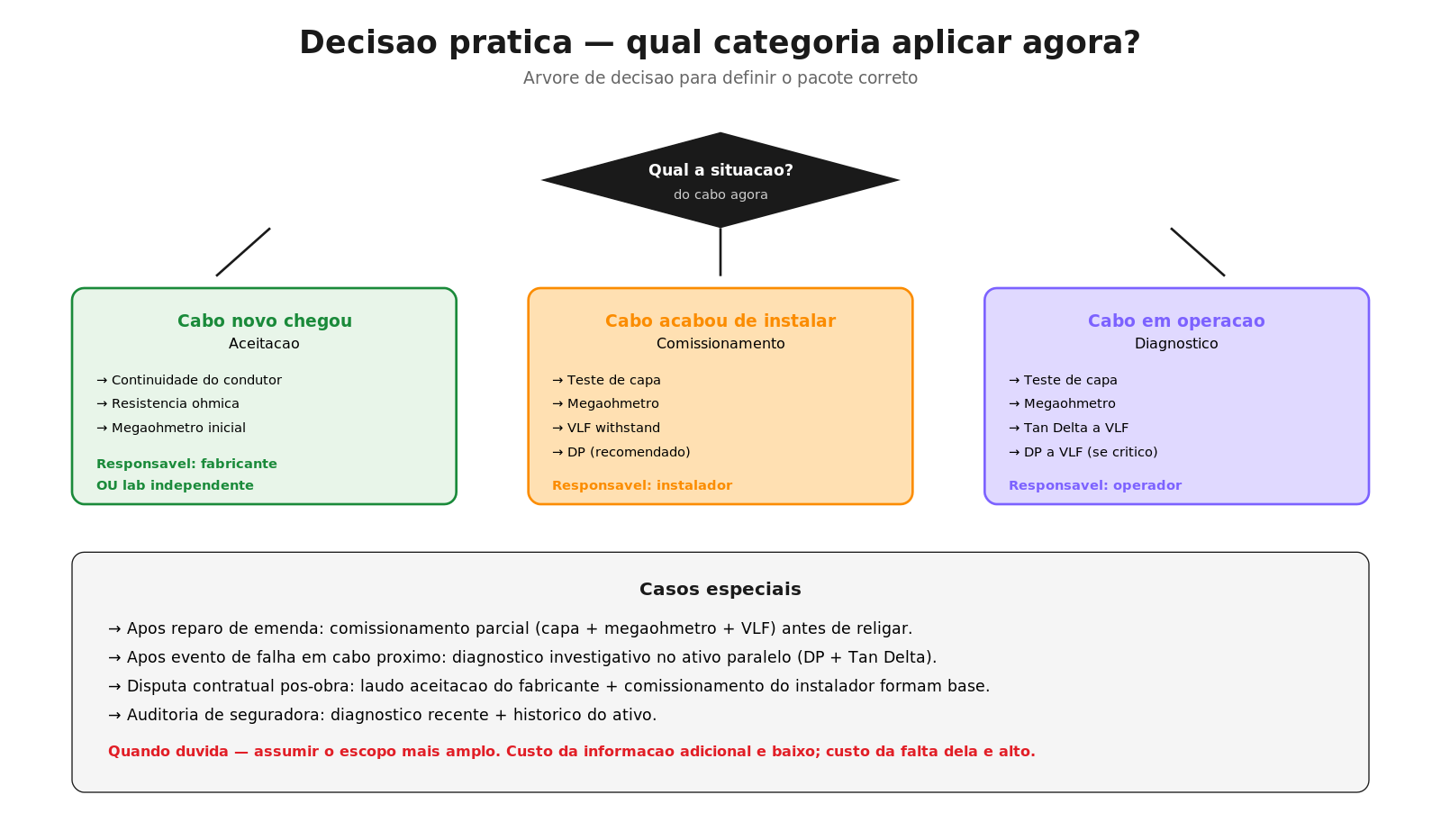

Diante de uma situação concreta, qual categoria contratar? A árvore de decisão abaixo traduz a teoria em ação:

Em situações concretas:

Após reparo de emenda

Comissionamento parcial — teste de capa + megôhmetro + VLF withstand, no mínimo, antes de religar. Ideal: somar DP para validar a emenda nova em particular.

Após evento de falha em cabo próximo

Diagnóstico investigativo no ativo paralelo — mesmo lote, mesma instalação, mesmo ambiente, alta probabilidade de partilhar degradação similar. DP + Tan Delta são o pacote indicado.

Disputa contratual pós-obra

Laudo de aceitação do fabricante + laudo de comissionamento do instalador formam a base documental. Ausência de qualquer dos dois enfraquece a defesa da parte correspondente.

Auditoria de seguradora ou cliente final

Diagnóstico recente + histórico do ativo (todos os diagnósticos passados) demonstram cuidado preventivo do operador — afeta diretamente prêmio de seguro e disputa de cobertura.

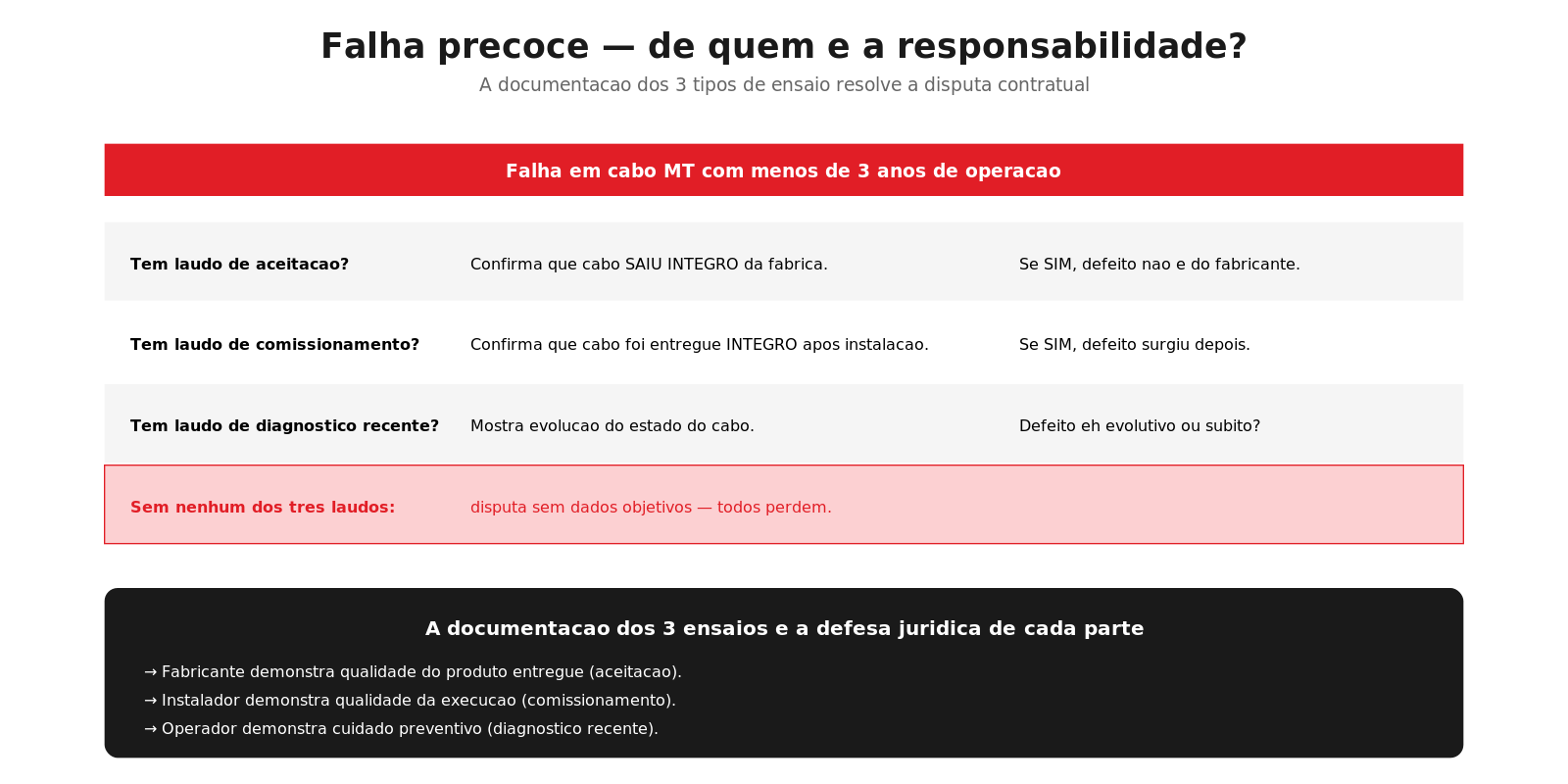

Falha precoce — de quem é a responsabilidade?

Quando um cabo MT com menos de 3 anos de operação falha, a pergunta inevitável é: de quem é a responsabilidade? Da fábrica que entregou o cabo com defeito? Do instalador que executou mal a emenda? Do operador que não fez manutenção adequada? A resposta — em qualquer disputa séria — depende da documentação técnica disponível. Cabos com laudo de aceitação demonstram que saíram íntegros da fábrica; com laudo de comissionamento, que foram entregues íntegros após instalação; com laudo de diagnóstico recente, que estavam sob cuidado preventivo do operador. Cada laudo é defesa jurídica de uma parte. A ausência de qualquer dos três é vulnerabilidade.

O recado prático: independentemente de quem você seja na cadeia (fabricante, construtor, instalador, operador), a documentação técnica completa e bem categorizada é o seu seguro contratual. Construtoras que entregam obra sem laudo formal de comissionamento estão se expondo a passivo plurianual; operadores sem diagnóstico recente em ativos críticos enfraquecem qualquer defesa pós-evento; instaladores que pulam a etapa de comissionamento “para economizar” estão criando passivo oculto.

Por que a Tecnvolt para aceitação, comissionamento ou diagnóstico

10 diferenciais da Tecnvolt na execução de qualquer das 3 categorias

Escopo claramente categorizado — proposta especifica qual categoria está sendo executada e qual a sua finalidade contratual.
Pacotes técnicos distintos — comissionamento Tecnvolt inclui capa + megôhmetro + VLF withstand; pacote diagnóstico inclui capa + megôhmetro + Tan Delta + DP conforme criticidade.
Engenheiro CREA-PE assina cada laudo com ART correspondente à categoria.
Laudos preparados para auditoria contratual — estrutura padronizada, rastreabilidade completa, fotos, configuração da medição.
Equipamento profissional — BAUR Syscompact 400 + plataforma VLF + equipamentos dedicados.
Banco digital do histórico — todos os laudos arquivados para uso posterior em diagnóstico evolutivo.
Apoio à decisão contratual — orientação sobre qual categoria contratar diante de situação concreta.
Integração entre categorias — primeira diagnóstico de cabo recém-comissionado serve como baseline para diagnósticos futuros.
ISO 9001/14001/45001 — sistema de gestão certificado.
Cobertura Nordeste com base em Recife — mobilização em até 4h em Recife/RM, demais cidades em 24-48h.

10 erros frequentes na contratação de ensaios

Contratar “ensaio de cabo” sem especificar categoria — ambiguidade contratual.
Construtora entregar obra sem laudo formal de comissionamento — passivo oculto.
Aceitar laudo de aceitação do fabricante como se cobrisse instalação — escopos divergentes.
Apresentar diagnóstico recente em disputa pós-obra como aceitação — categoria errada.
Não exigir VLF + DP em comissionamento de ativo crítico — gap de cobertura.
Misturar ensaios de categorias diferentes em um único laudo — perde rastreabilidade.
Não arquivar laudos para uso futuro — perde análise de tendência.
Contratar comissionamento e diagnóstico do mesmo fornecedor sem separação clara — conflito de interesse.
Não pedir ART específica para cada categoria — fragilidade documental.
Tratar Hipot CA tradicional como suficiente para comissionamento moderno — prática superada.

Precisa contratar aceitação, comissionamento ou diagnóstico? Fale com a Tecnvolt

Informe pelo WhatsApp: categoria pretendida (aceitação, comissionamento, diagnóstico), contexto (obra nova, ativo em operação, pós-evento, investigação), quantidade e classes de tensão dos cabos, localização. A engenharia da Tecnvolt responde com proposta categoricamente correta em até 1 dia útil. Mobilização emergencial em Recife/RM em até 4h.

// CONTATO

Solicite um Orçamento

A Tecnvolt Engenharia é certificada nas normas ISO 9001, ISO 14001 e ISO 45001

Quem se beneficia da categorização correta

Indústria

Plantas químicas, alimentícias, metalúrgicas, mineração e petroquímica.

Usinas solares

Cabos MT em redes coletoras e SE elevadora.

Concessionárias

Redes de distribuição MT e subestações dedicadas.

Construtoras

Adequação elétrica e diagnóstico em obras de grande porte.

Hospitais e dados

Continuidade operacional crítica em SE dedicadas.

Portos e terminais

Operação 24/7 e MT em ambientes salinos / agressivos.

// FAQS

Perguntas Frequentes

Em quanto tempo a Tecnvolt atende uma emergência em cabo MT?

Em Recife e Região Metropolitana, deslocamos equipe em até 4 horas com agendamento prioritário. Demais capitais do Nordeste em 24 a 48 horas conforme distância e disponibilidade de logística.

Quais classes de tensão a Tecnvolt atende na localização de falhas?

Cabos isolados de 1 kV a 36,2 kV em rotina. 69 kV é atendido sob consulta, com avaliação prévia da rota do cabo, terminações e condição da subestação.

Quais métodos de localização vocês utilizam?

TDR (Time Domain Reflectometry), ARM (Arc Reflection Method), Decay e ICE na pré-localização; receptores acústico e eletromagnético no pinpoint. A escolha do método depende do tipo de falha (baixa resistência, alta resistência, intermitente ou evolutiva).

Quais tipos de cabo a Tecnvolt localiza?

Cabos XLPE, EPR e PILC, em redes subterrâneas, dutos e bandejamentos. Localizamos falhas em corpo de cabo, emendas e terminações.

A localização exige desligamento do circuito?

Sim. A localização é feita com o cabo desenergizado. Coordenamos o desligamento com a equipe de operação do cliente e com a concessionária quando necessário.

O que está incluso no serviço?

Equipe técnica, equipamento BAUR Syscompact 400, deslocamento, ART, laudo técnico assinado com posição da falha, método empregado, profundidade estimada e recomendação de reparo.

A Tecnvolt executa o reparo após localizar a falha?

A localização e o laudo são entregues pela Tecnvolt. O reparo (emenda nova, troca de trecho) pode ser feito pela equipe do cliente ou contratado em escopo separado.

Vocês alugam o detector de falhas para a equipe própria do cliente?

Sim — locação do BAUR Syscompact 400, com ou sem operador, conforme demanda. Conheça a página de locação do Syscompact 400.

Aplicação setorial

Construtoras: entregam obra com laudo de comissionamento formal — reduz disputa pós-obra. Operadores industriais: diagnóstico anual nos cabos críticos + histórico arquivado — defesa em auditoria e seguradora. Concessionárias: comissionamento em obra de extensão de rede + diagnóstico em cabos antigos. UFV: comissionamento na fase de construção + diagnóstico bienal nas redes coletoras. Hospital e data center: diagnóstico anual no cabo principal + comissionamento em qualquer obra de ampliação. Compradores técnicos: exigir aceitação no recebimento de cabo novo, comissionamento na entrega da obra, diagnóstico em ativos com mais de 5 anos.

15 perguntas frequentes

1. Posso contratar tudo num único pacote?

Pode, com escopos e laudos claramente separados. Comum em obra grande: aceitação no recebimento, comissionamento na entrega, primeiro diagnóstico 12 meses depois como baseline.

2. Quanto custa cada categoria?

Varia por escopo. Aceitação em laboratório é a mais cara por unidade; comissionamento em campo tem custo médio (escopo maior que aceitação no que tange a integridade pós-instalação); diagnóstico tem custo proporcional ao número de ensaios.

3. Comissionamento pode ser feito pela mesma equipe que instalou?

Em projeto pequeno, sim. Em projeto grande ou crítico, terceira parte independente garante neutralidade. Boa prática para conflito de interesse: laudo independente da empresa que executou.

4. Diagnóstico precisa de quem comissionou?

Não necessariamente. Mas histórico unificado (mesma empresa, mesmo banco de dados) facilita análise de tendência.

5. Aceitação vale para ensaios em obra antes da instalação?

Sim. Aceitação tem duas etapas tradicionais: na fábrica (em laboratório acreditado) e na chegada em obra (visualmente e com ensaios básicos antes do puxamento). Captura danos de transporte.

6. NETA ATS é norma de aceitação ou comissionamento?

NETA ATS-2021 (Acceptance Testing Specifications) cobre comissionamento — ensaios pós-instalação, antes da energização. Apesar do nome “Acceptance” em inglês, o escopo é o que chamamos de comissionamento em português técnico.

7. NETA MTS é diagnóstico?

Sim. NETA MTS-2023 (Maintenance Testing Specifications) cobre o que chamamos de diagnóstico em rotina preventiva ou pontual.

8. Hipot CA tradicional ainda é usado?

Em cabos PILC antigos e em algumas práticas legadas, sim. Em cabos XLPE/EPR modernos, está superado por VLF (IEEE 400.2-2024). Hipot CA pode estressar e degradar cabos modernos.

9. VLF withstand é comissionamento ou diagnóstico?

Ambos. Em comissionamento, qualifica integridade pós-instalação. Em diagnóstico, qualifica integridade para operação contínua. Tensões e tempos podem variar entre as duas aplicações.

10. Quem assina ART?

Engenheiro responsável pela empresa executora — sempre. Quem assina muda conforme categoria: aceitação por engenheiro do laboratório; comissionamento por engenheiro da empresa contratada pelo instalador; diagnóstico por engenheiro da empresa contratada pelo operador.

11. Posso usar laudo antigo como diagnóstico atual?

Para fins de auditoria pós-evento, sim — vale como evidência de cuidado preventivo no passado. Para decisão operacional atual, não — ativo muda com o tempo.

12. Comissionamento é obrigatório?

Em concessionária, frequentemente sim por procedimentos PRODIST e exigências regulatórias. Em obra privada, depende do contrato — mas é boa prática consagrada em ENG.

13. E se faltar laudo de comissionamento na obra recebida?

Cliente pode contratar comissionamento “retroativo” — empresa especializada executa ensaios completos para gerar laudo. Tem custo, mas resolve a lacuna documental.

14. Frequência de diagnóstico em ativos críticos?

Anual a bienal para cabos críticos; bienal a quinquenal para cabos gerais; conforme criticidade e ambiente.

15. Como contratar?

WhatsApp da Tecnvolt — especifique a categoria desejada. Engenharia responde em até 1 dia útil com proposta correta.

Referências bibliográficas

IEEE Std 400-2012 — Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems.
IEEE Std 400.2-2024 — Field Testing of Shielded Power Cable Systems Using VLF.
IEEE Std 400.3-2006 — Partial Discharge Testing of Shielded Power Cable Systems.
IEC 60502-2:2014 — Power cables with extruded insulation 6 to 30 kV.
IEC 60840:2020 — Power cables above 30 kV up to 150 kV.
IEC 60229:2007 — Tests on extruded oversheaths.
CIGRÉ Technical Brochure 502 — Maintenance of HV cable systems.
CIGRÉ Technical Brochure 728 — On-site testing and diagnostic methods.
ABNT NBR 7287:2021 — Cabos XLPE — Requisitos.
ABNT NBR 7286:2021 — Cabos EPR — Requisitos.
ABNT NBR 6251:2018 — Cabos elétricos 1 a 35 kV — Construção.
ANSI/NETA ATS-2021 — Standard for Acceptance Testing Specifications (comissionamento).
ANSI/NETA MTS-2023 — Standard for Maintenance Testing Specifications (diagnóstico).
NEETRAC CDFI — Diagnostic Testing of Underground Cable Systems.
NR-10 — Segurança em Instalações e Serviços em Eletricidade.
NR-35 — Trabalho em Altura.
ANEEL — PRODIST Módulo 8 — Qualidade da Energia Elétrica.
ISO 9001:2015 — Quality Management Systems.
ISO 14001:2015 — Environmental Management Systems.
ISO 45001:2018 — Occupational Health and Safety.

Aviso legal: ensaios em sistemas MT exigem profissionais qualificados, NR-10, APR, PT, instrumentos calibrados e ART. Critérios de aprovação variam por norma e tipo de cabo. Conteúdo educativo.
