Procedimento de campo seguro em ensaio VLF: aterramento, NR-10/SEP, barreiras e redução lenta da tensão

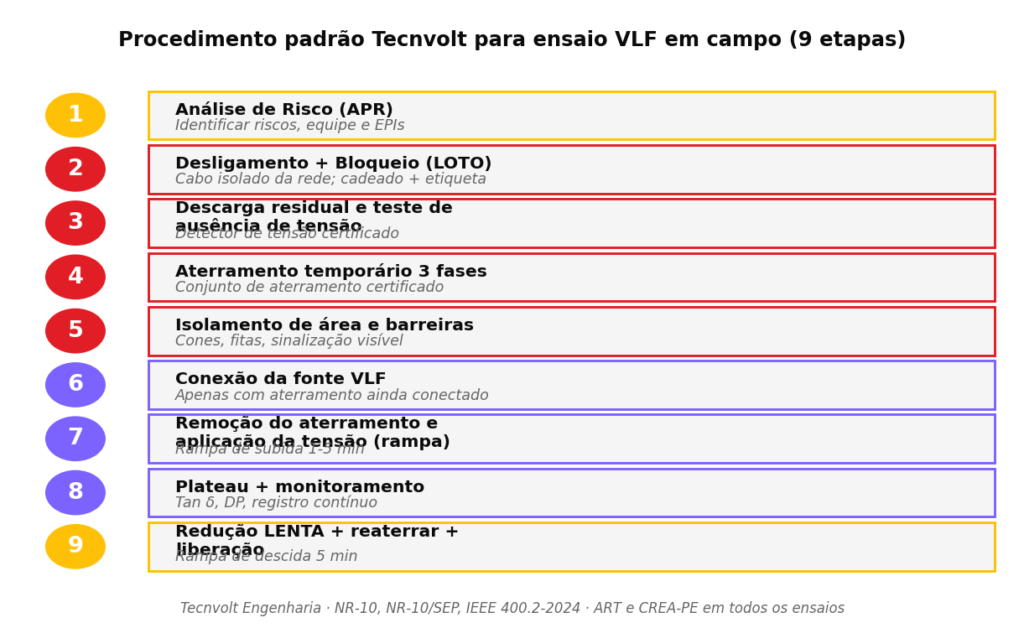

1. Análise Preliminar de Risco (APR)

Antes de qualquer trabalho, a equipe avalia o local, identifica riscos específicos (proximidade de circuitos vivos, condições climáticas, acesso de terceiros, espaço confinado), confere a documentação do cabo a ser ensaiado, planeja o posicionamento da fonte VLF e dos sensores, e define quem faz o quê. Toda APR é registrada por escrito e assinada — exigência da NR-1 e da NR-10.

2. Desligamento + Bloqueio (LOTO)

O cabo a ser ensaiado precisa estar completamente isolado da rede. Não basta desligar — é necessário bloquear (cadeado físico) e etiquetar (LOTO: Lock-Out, Tag-Out) os pontos de seccionamento em ambas as extremidades, garantindo que ninguém possa reenergizar acidentalmente. A NR-10 exige LOTO em todos os trabalhos em equipamentos elétricos.

3. Descarga residual e teste de ausência de tensão

Cabos de média tensão são grandes capacitores e podem reter cargas perigosas mesmo após o desligamento. Após o bloqueio, descarrega-se o cabo via bastão de descarga (com resistor) e verifica-se a ausência de tensão em cada fase com detector de tensão certificado e em validade. A verificação de ausência de tensão é exigência explícita da NR-10 antes de qualquer manipulação.

4. Aterramento temporário das 3 fases

Após confirmar ausência de tensão, instala-se aterramento temporário em todas as fases nas extremidades do cabo. Esse aterramento garante que se houver, por qualquer motivo, uma reenergização externa acidental, a tensão é desviada para a terra antes de chegar à equipe. O conjunto de aterramento deve ser certificado, com indicador de corrente nominal compatível com a rede, e instalado com ferramental adequado.

5. Isolamento de área e sinalização

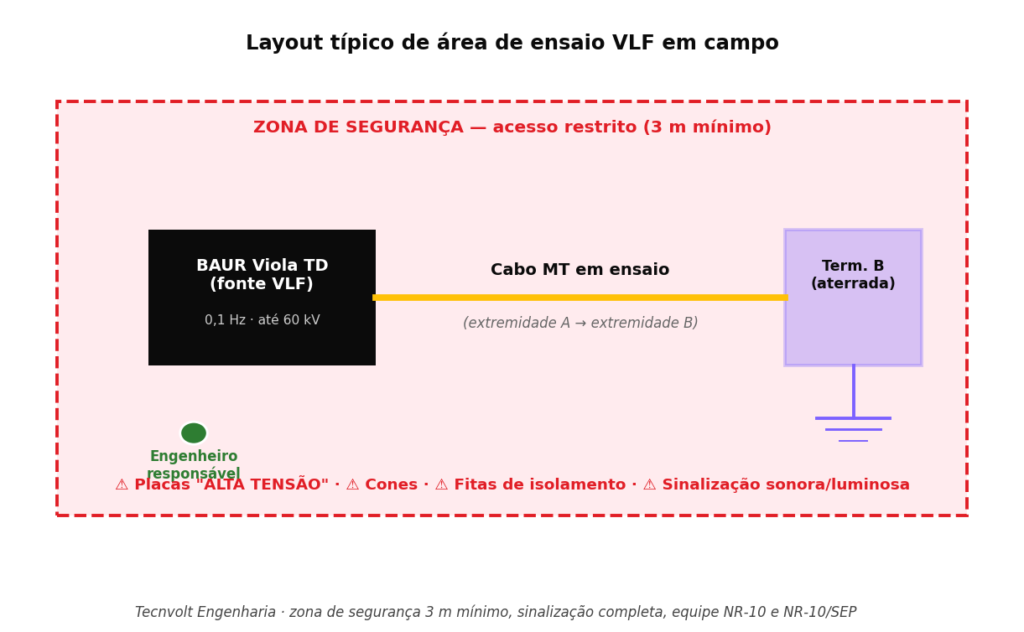

A zona de ensaio é delimitada com cones, fitas de isolamento ou barreiras físicas. Sinalização visível com “ALTA TENSÃO — NÃO ENTRAR” e, em ambientes com circulação ativa, sinalização sonora ou luminosa. A distância de segurança mínima é tipicamente 3 metros do cabo sob ensaio, em todas as direções. Acesso à zona apenas pela equipe técnica autorizada.

6. Conexão da fonte VLF

A fonte VLF (BAUR Viola TD na operação Tecnvolt) é posicionada em local seco, estável e com aterramento próprio confiável. As conexões ao cabo são feitas com o aterramento temporário ainda instalado, garantindo segurança durante a montagem. A escolha do cabo de alta tensão de conexão e da terminação deve ser apropriada para a classe de tensão de ensaio.

7. Remoção do aterramento e aplicação da tensão

Apenas após confirmação visual de que a zona está limpa de pessoas e que todas as conexões estão corretas, remove-se o aterramento temporário. A tensão é aplicada em rampa de subida de 1 a 5 minutos até o valor de ensaio — nunca em degrau abrupto, para evitar transientes. Durante a rampa, monitora-se corrente de fuga para detectar anomalias precoces.

8. Plateau + monitoramento contínuo

A tensão é mantida no valor de ensaio pelo tempo definido (15 a 60 minutos conforme classe e objetivo). Durante todo o plateau, o equipamento registra continuamente: tensão aplicada, corrente de fuga, Tangente Delta (se MWT) e, opcionalmente, descargas parciais. A equipe permanece em zona segura, com vigilância ativa do ensaio e comunicação clara entre operador e engenheiro responsável.

9. Redução LENTA, re-aterramento e liberação

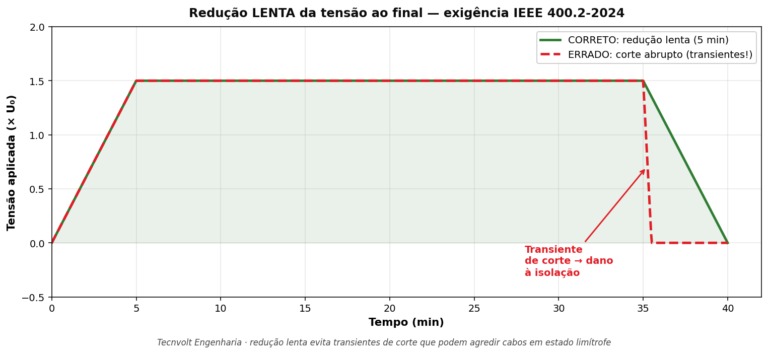

Aqui está a exigência nova e obrigatória da IEEE 400.2-2024: a tensão deve ser reduzida de forma lenta, em rampa de descida com duração mínima de 1 a 5 minutos. Corte abrupto é proibido porque causa transientes que podem agredir a isolação, especialmente em cabos limítrofes (ver gráfico abaixo).

Após zerar a tensão, descarrega-se novamente o cabo, reaterrra-se temporariamente as fases, desconecta-se a fonte, e somente então a área é liberada — com testemunho documentado de que tudo foi executado conforme procedimento.

Equipe e EPIs obrigatórios

NR-10 exige que toda a equipe seja habilitada e qualificada em alta tensão, com treinamento básico NR-10 (40h) e complementar SEP (40h) atualizados. EPIs obrigatórios incluem: capacete classe B, luvas de borracha isolante (classe 2 ou 3 conforme tensão), botas isolantes, óculos de segurança, uniforme antichamas, e protetor facial para manipulação próxima a equipamento energizado. A equipe inclui pelo menos um engenheiro eletricista CREA responsável técnico pelo ensaio.

Documentação obrigatória

Todo ensaio gera: APR assinada, Permissão de Trabalho (PT), certificados de calibração dos equipamentos, ART (Anotação de Responsabilidade Técnica) do CREA, laudo técnico final assinado por engenheiro CREA-PE, registros do ensaio (curvas de tensão, corrente, Tan δ), fotografias da execução. Em caso de auditoria ANEEL, seguradora ou Ministério Público do Trabalho, essa documentação é a prova de conformidade.
