Aplicar tensão de menos torna o ensaio VLF inconclusivo; aplicar de mais estressa a isolação sem necessidade. Definir o nível de tensão de ensaio é uma decisão de engenharia que depende da classe de tensão, do objetivo e do tipo de cabo, normalizada em múltiplos de U₀ pela IEEE 400.2. Este artigo detalha esses critérios.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

1. O ponto de partida: U₀

A referência para a tensão de ensaio é a U₀, tensão fase-terra nominal do circuito. Os níveis são expressos como múltiplos de U₀ (por exemplo, 1,5·U₀ ou 2·U₀), de modo que o critério se ajuste automaticamente à classe de tensão. Um cabo de 8,7/15 kV e outro de 20/35 kV terão tensões de ensaio diferentes em kV, mas seguem a mesma lógica em U₀.

2. O objetivo ajusta o nível

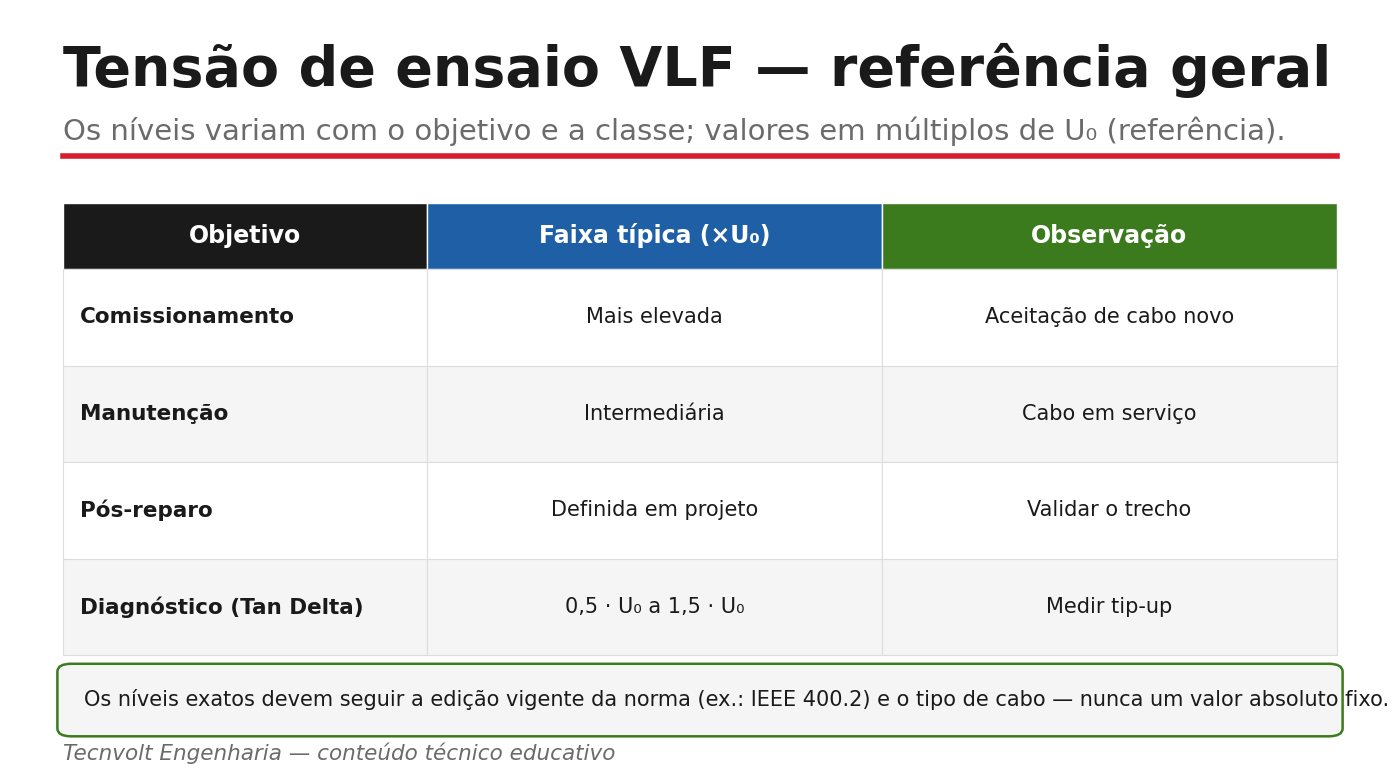

O comissionamento/aceitação usa níveis mais elevados, para revelar defeitos de instalação com margem. A manutenção de cabos em serviço usa níveis intermediários, respeitando a idade da isolação. O diagnóstico por tangente delta é medido em degraus (por exemplo, 0,5·U₀, U₀, 1,5·U₀) para avaliar o tip-up.

3. As quatro variáveis da decisão

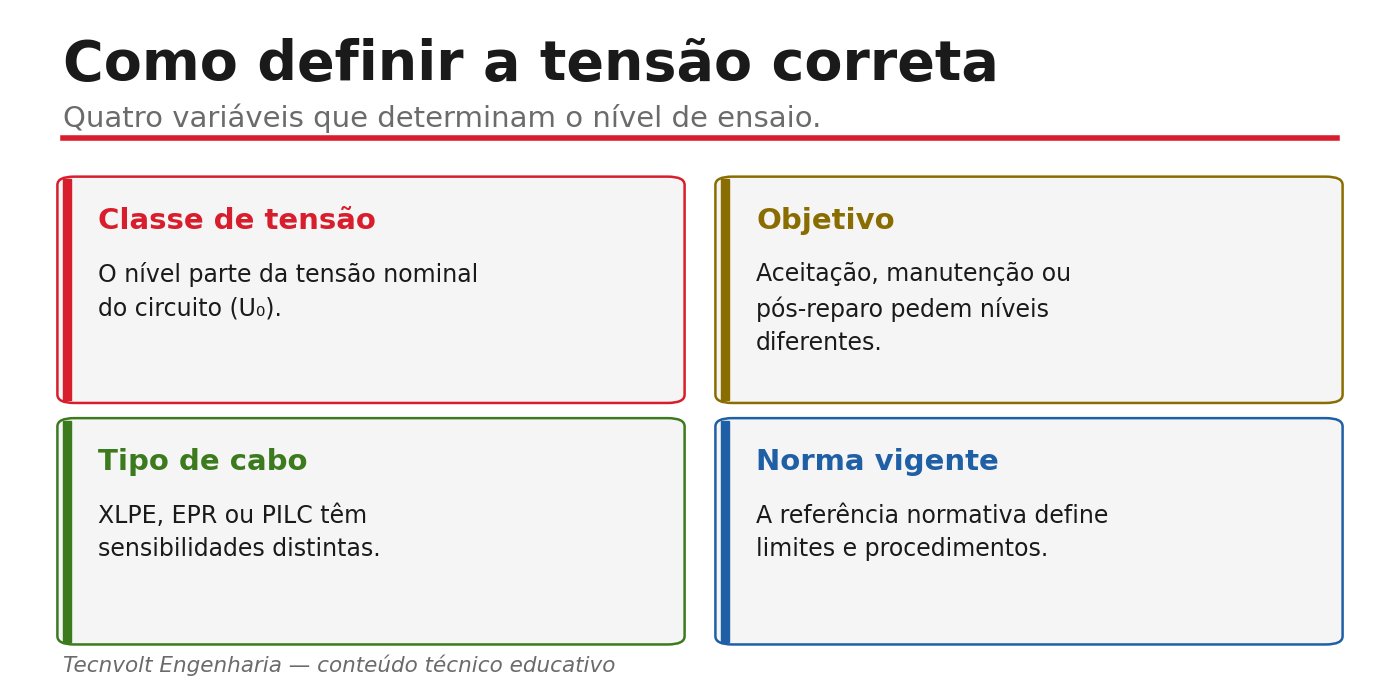

A classe de tensão define U₀; o objetivo ajusta o múltiplo k; o tipo de cabo (XLPE, EPR, PILC) influencia sensibilidade e critério; e a norma vigente (IEEE 400.2) baliza limites e tempos. Ignorar qualquer uma compromete a validade do ensaio.

4. Tensão alta não é sinônimo de ensaio melhor

Há a tentação de “forçar a barra” com tensões muito altas. Tecnicamente, isso pode submeter a isolação — sobretudo a já envelhecida — a estresse desnecessário. O bom ensaio aplica a tensão adequada: suficiente para revelar defeitos relevantes, dentro dos limites recomendados para a classe e o tipo de cabo. A IEEE 400.2 fornece essa moldura.

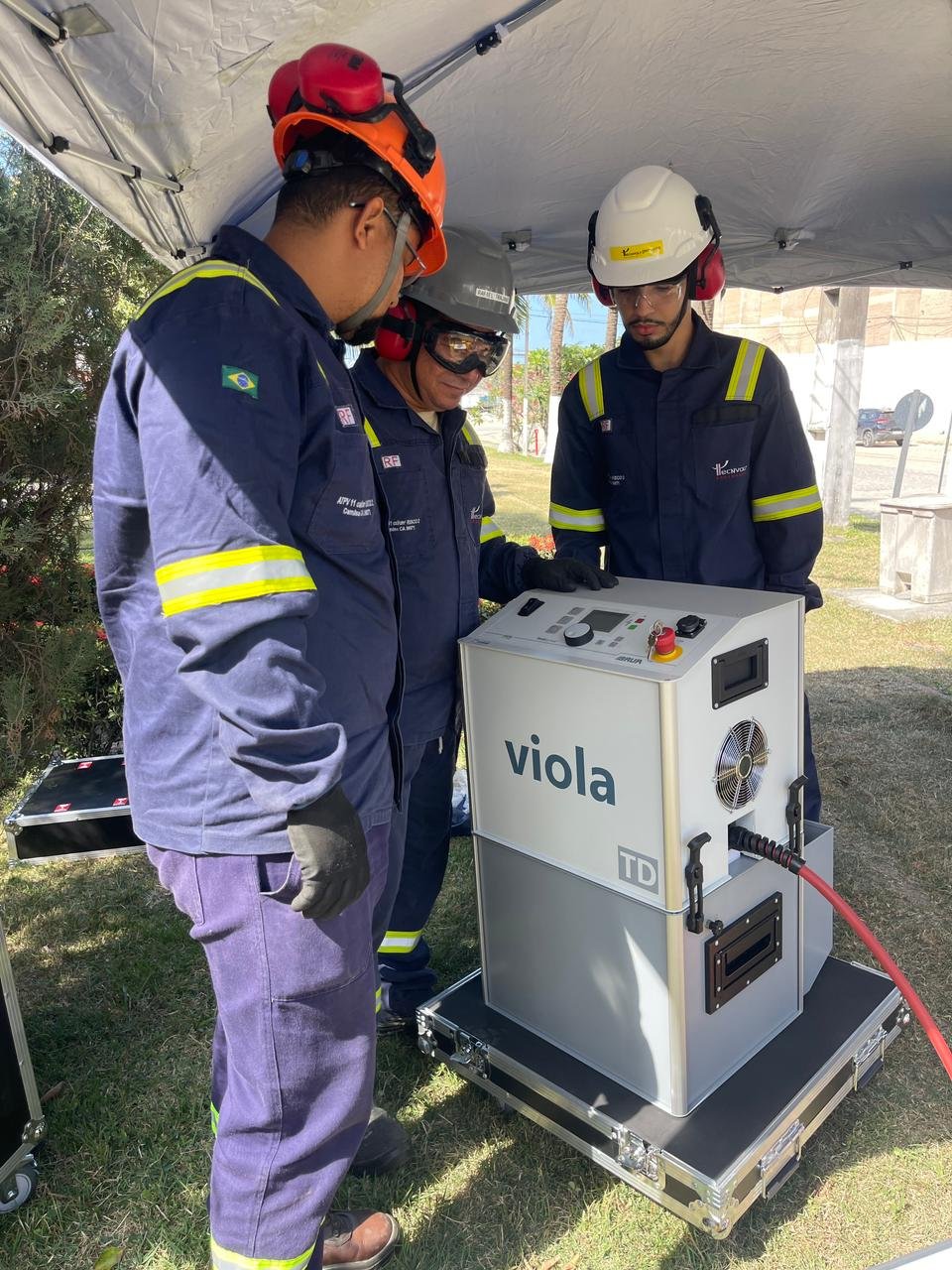

5. Como a Tecnvolt define os parâmetros

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, define tensão e tempo a partir da classe, do objetivo e do tipo de cabo, alinhada à IEEE 400.2, documentando os parâmetros no relatório.

Perguntas frequentes

Existe tensão de ensaio padrão para todos os cabos?

Não. É expressa em múltiplos de U0 e varia com classe, objetivo e tipo de cabo, conforme a IEEE 400.2.

Tensão mais alta deixa o ensaio mais confiável?

Não necessariamente. Tensões excessivas estressam a isolação sem necessidade; o ideal é a tensão adequada à classe e ao objetivo.

A tensão de aceitação é maior que a de manutenção?

Em geral sim, para revelar defeitos de instalação com margem; a manutenção respeita a idade da isolação.

Quem define a tensão?

É decisão de engenharia, baseada na classe, no tipo de cabo, no objetivo e na norma vigente.
