Estudo de caso: como um ensaio VLF + Tangente Delta evitou um desligamento não programado

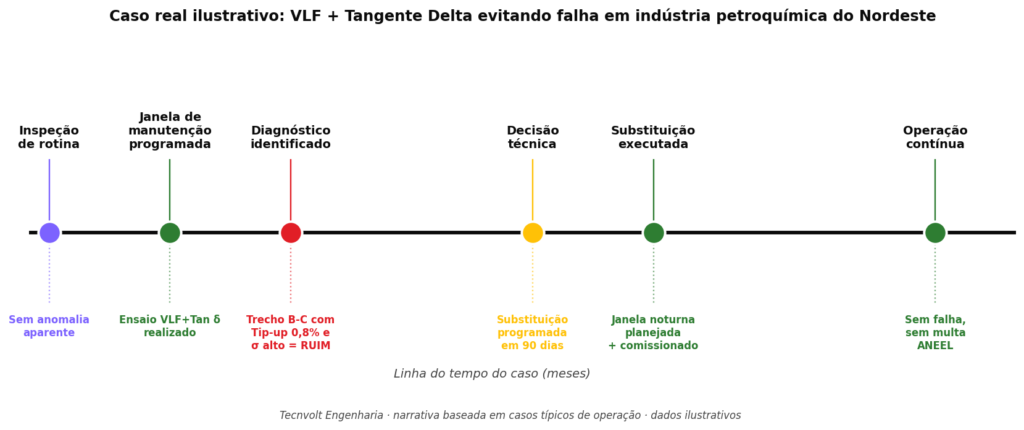

1. O cenário inicial

Planta petroquímica de médio porte no Polo Industrial do Nordeste, com cabos de média tensão (15 kV, XLPE) interconectando subestação principal e quatro subestações de processo. Comprimento total do alimentador crítico: 6 km, distribuídos em 4 trechos (A-B, B-C, C-D, D-E) com 3 emendas e 5 terminações. Idade da instalação: 12 anos. Última manutenção elétrica nesses cabos: 4 anos atrás, com inspeção visual apenas. Sem histórico recente de falhas nesses circuitos específicos, mas a planta vinha de um período de manobras frequentes devido a reformas em outras áreas.

2. A decisão de contratar VLF + Tan δ

Em janela de parada programada de 36 horas para manutenção em vasos de processo, a engenharia da planta decidiu incluir ensaio VLF + Tangente Delta nos alimentadores 15 kV. A motivação: a interrupção desses circuitos durante operação custaria mais que o ensaio, e a janela já estava programada para outras atividades. Custo estimado do ensaio: R$ 16 mil. Tempo de execução: 8 horas (ida e volta de 2 horas + 6 horas em campo).

3. O resultado: trecho B-C ruim

A medição revelou que três dos quatro trechos estavam em condição Boa ou Suspeita aceitável. Mas o trecho B-C (1,5 km, com uma emenda no meio) apresentou: Tan δ a U₀ de 0,62% (versus 0,06% nos trechos saudáveis), tip-up de 0,6% (Δtan δ entre 0,5 e 1,5 U₀), e desvio-padrão temporal σ alto com padrão de oscilação compatível com descargas parciais intermitentes.

Conforme critérios NEETRAC/IEEE 400.2-2024, essa combinação classifica o trecho como RUIM — com indicação de defeito ativo em desenvolvimento, provavelmente associado à emenda existente. Tip-up alto + σ alto = degradação não estabilizada, com taxa de falha estatística elevada nos próximos 12-24 meses.

4. A decisão técnica

Com o diagnóstico em mãos, a engenharia da planta tinha três opções: (A) ignorar e operar normalmente; (B) reduzir carga no alimentador para minimizar estresse; (C) programar substituição do trecho B-C antes da falha. A Tecnvolt recomendou Opção C com janela de até 90 dias — tempo suficiente para planejamento logístico (compra de cabo XLPE 15 kV, contratação de emendista certificado, programação de janela noturna), mas antes do prazo estatístico de falha provável.

5. A execução da substituição

A substituição do trecho B-C foi executada em janela noturna de 12 horas, 75 dias após o diagnóstico. Cabo novo de 1,5 km, emenda nova, terminações novas em ambas extremidades, comissionamento VLF a 2 U₀ × 30 min do trecho substituído antes da reenergização. Resultado do comissionamento: Tan δ 0,05% em todos os pontos, tip-up < 0,02%, σ baixo — cabo aprovado.

Após a substituição, a planta voltou à operação normal sem nenhuma falha relacionada a esse alimentador.

6. O cenário evitado (contrafactual)

Se a planta tivesse optado por não fazer o ensaio VLF — ou se tivesse feito apenas withstand simples sem Tan δ —, o trecho B-C provavelmente teria falhado em algum momento dos 12-24 meses seguintes. A falha em alimentador de planta petroquímica:

• Desligamento não-programado de pelo menos uma SE de processo, parada inesperada de equipamentos críticos
• Tempo até reparo emergencial: 12 a 48 horas (mobilização de equipe + diagnóstico + reparo + comissionamento)
• Lucros cessantes: a planta perderia produção durante esse período — para uma planta petroquímica média, ordem de grandeza de R$ 350 mil em 24 horas
• Custos diretos de reparo emergencial: cabo + emenda + mão de obra fora de horário ~R$ 73 mil (vs. R$ 60 mil planejado)
• Possível multa ANEEL/concessionária ou penalidade contratual com clientes downstream: ~R$ 25 mil

7. A análise final de custos

Comparando os dois cenários (números arredondados para clareza):

Substituição planejada (cenário real): ensaio (R$ 16k) + materiais (R$ 45k) + mão de obra programada (R$ 15k) + janela noturna planejada (custo de oportunidade R$ 8k) = R$ 84 mil total.

Falha não-programada (cenário evitado): materiais (R$ 45k) + mão de obra emergencial (R$ 28k) + parada de produção (R$ 180k de custo direto + R$ 350k de lucros cessantes) + multa potencial (R$ 25k) = R$ 628 mil total.

Economia líquida: aproximadamente R$ 544 mil — apenas neste único ensaio, neste único trecho. O investimento em VLF + Tan δ se pagou cerca de 34 vezes em valor.

8. Generalizando: como pensar em manutenção preditiva

O caso ilustra um padrão recorrente: o custo de fazer o ensaio é sempre fração do custo de não fazer, quando consideramos o cenário de falha não-detectada. A barreira não é técnica nem financeira — é a percepção de que “se não falhou, não precisava”. A engenharia preditiva existe justamente para virar essa lógica: o ensaio é o que mantém o “não falhou” verdadeiro ao longo do tempo.

Para gestores e diretores avaliando orçamento de manutenção preditiva em ativos elétricos, a recomendação é estabelecer ciclos VLF+Tan δ regulares em cabos críticos (1-3 anos conforme criticidade) e tratar o investimento como seguro técnico, não como gasto operacional discricionário.
