A norma IEEE 400.2-2024 reconhece três famílias de forma de onda para ensaio de cabos blindados com frequência abaixo de 1 Hz: VLF senoidal, VLF cosseno-retangular e, em casos específicos, DAC (Damped AC) — esta última coberta pela IEEE 400.4. Aqui o foco está nas duas tecnologias VLF puras, que dominam o mercado de campo no Brasil.

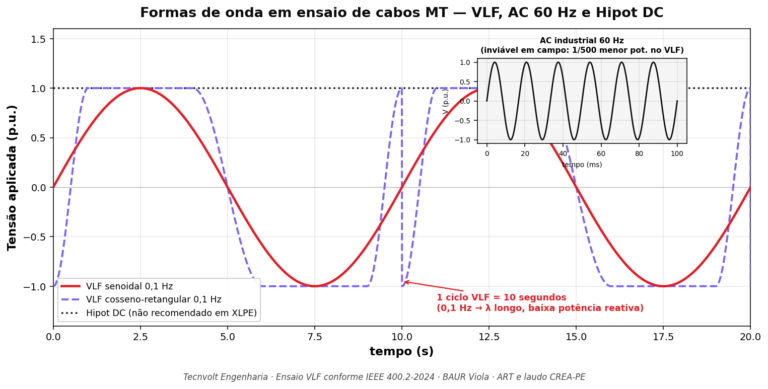

1. VLF senoidal 0,1 Hz

É a forma de onda mais próxima de um AC industrial: uma senoide pura com 0,1 Hz de frequência. A cada ciclo de 10 segundos, a tensão sobe suavemente até o pico positivo, volta a zero, desce até o pico negativo e retorna. Como qualquer senoide, a relação entre os valores RMS e de pico segue a regra clássica:

V_pico = V_RMS × √2 ≈ 1,414 × V_RMS (ou V_RMS = 0,707 × V_pico).

Essa é exatamente a topologia do AC operacional em 60 Hz — só que 600 vezes mais lenta. Por isso o VLF senoidal é frequentemente descrito como “a forma de onda mais conservadora e mais conhecida” da família VLF, e é a opção preferida quando se quer maximizar a similaridade com o regime real de operação do cabo.

2. VLF cosseno-retangular 0,1 Hz

É um pulso bipolar quase-retangular de 0,1 Hz, com transições suaves entre as polaridades realizadas por meio de um meio-ciclo de cosseno em 50 ou 60 Hz. Na prática: o equipamento mantém a tensão em +V (constante) por cerca de 5 segundos, faz uma transição rápida (cossenoidal) para –V, mantém em –V por mais 5 segundos, e assim por diante.

O ponto crítico é a relação entre RMS e pico: como a tensão permanece praticamente constante na maior parte do ciclo, o RMS é aproximadamente igual ao pico — V_RMS ≈ V_pico. É essa característica que diferencia matematicamente as duas tecnologias e que historicamente gerou confusão na especificação de ensaios.

3. O dilema histórico: RMS ou pico?

A edição IEEE 400.2-2013 especificava tensões de ensaio para senoidal em valores de pico e para cosseno-retangular em valores RMS. Resultado prático: a uma mesma “tensão de ensaio especificada” pela norma, os equipamentos das duas tecnologias entregavam estresses dielétricos muito diferentes. Em valor RMS — base de comparação universal para AC operacional —, a senoidal 0,1 Hz entregava cerca de 30% menos tensão RMS que a cosseno-retangular para a mesma magnitude de pico.

Isso significava que um cabo aprovado em senoidal 21 kV_pico (= 14,8 kV_RMS) e um cabo aprovado em cosseno-retangular 21 kV_RMS (= 21 kV_pico) tinham passado por estresses dielétricos diferentes — apesar de a tabela da norma parecer idêntica. Para engenheiros responsáveis por aceitação de cabo novo, a ambiguidade era um problema real.

4. O que a IEEE 400.2-2024 mudou

A edição vigente unificou a especificação em valores RMS para as duas tecnologias. Isso harmoniza a comparação com tensões de operação (sempre dadas em RMS), elimina a ambiguidade da edição anterior e torna explícito que a cosseno-retangular continua entregando, na mesma “tensão de ensaio RMS”, um pico aproximadamente 41% maior que a senoidal — algo que precisa entrar na avaliação técnica.

Para o engenheiro especificador, a regra prática é: se a tabela da norma mostra “V_RMS“, as duas tecnologias podem ser comparadas diretamente. Se você encontrar uma especificação antiga citando V_pico para senoidal, multiplique por 0,707 para obter o RMS equivalente antes de comparar com cosseno-retangular.

5. Quando usar VLF senoidal

A senoidal 0,1 Hz é a escolha preferida quando:

• Diagnóstico combinado com Tangente Delta — a senoide pura dá a forma de onda mais limpa para medição de perda dielétrica, sem componentes harmônicas que podem confundir o cálculo da Tan δ;
• Comissionamento de cabos de média e alta tensão que serão operados em AC senoidal — maximiza a similaridade entre regime de ensaio e regime real;
• Monitored Withstand Test (MWT) conforme IEEE 400.2-2024 — a norma cita explicitamente que o MWT é mais consistente em fontes senoidais;
• Detecção de descargas parciais (PD) — a senoidal facilita a análise estatística por fase do sinal de DP.

6. Quando usar VLF cosseno-retangular

A cosseno-retangular tem vantagens em cenários específicos:

• Cabos muito longos com alta capacitância — como o RMS é igual ao pico, a corrente necessária para sustentar a tensão é menor por unidade de tempo, permitindo ensaiar trechos maiores com a mesma fonte;
• Withstand puro sem diagnóstico — quando só interessa “passa ou não passa”, e o estresse de pico maior é desejado;
• Equipamento mais leve para a mesma classe — os fabricantes que adotam cosseno-retangular conseguem fontes mais portáteis para 36 kV e 60 kV.

7. A escolha da Tecnvolt: BAUR Viola (senoidal)

A Tecnvolt opera com VLF senoidal 0,1 Hz (BAUR Viola TD) por uma razão direta: oferece a flexibilidade de fazer withstand + Tangente Delta + descargas parciais no mesmo ensaio, sustentando o Monitored Withstand Test conforme IEEE 400.2-2024 e fornecendo diagnóstico de condição que vai além da simples aprovação ou reprovação. Em comissionamento de cabos novos para indústria, usinas solares e construtoras, e em manutenção preditiva de redes urbanas, esse diagnóstico combinado é o que diferencia um ensaio que “ainda serve” de um que antecipa a próxima falha.
