Por que o ensaio VLF usa 0,1 Hz, e não os 60 Hz da rede? A resposta está na física da energização de um cabo, que se comporta como um capacitor. Este artigo detalha a relação entre potência reativa, capacitância e frequência, o fator de ~600 que viabiliza equipamentos portáteis e por que a natureza alternada do VLF é tão importante quanto a baixa frequência.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

1. O cabo como capacitor distribuído

Um cabo de potência possui condutor central e blindagem metálica separados pela isolação — exatamente a geometria de um capacitor. A capacitância por unidade de comprimento depende da geometria e da permissividade da isolação; quanto mais longo o cabo, maior a capacitância total. Energizar essa capacitância em CA demanda potência reativa, que circula entre a fonte e o cabo.

2. Potência reativa proporcional à frequência

A potência reativa necessária é dada por:

Mantidas a capacitância C e a tensão V, a potência reativa é diretamente proporcional à frequência f. Reduzir a frequência reduz proporcionalmente a potência exigida da fonte — sem reduzir a tensão de ensaio. É esse o princípio que viabiliza o VLF.

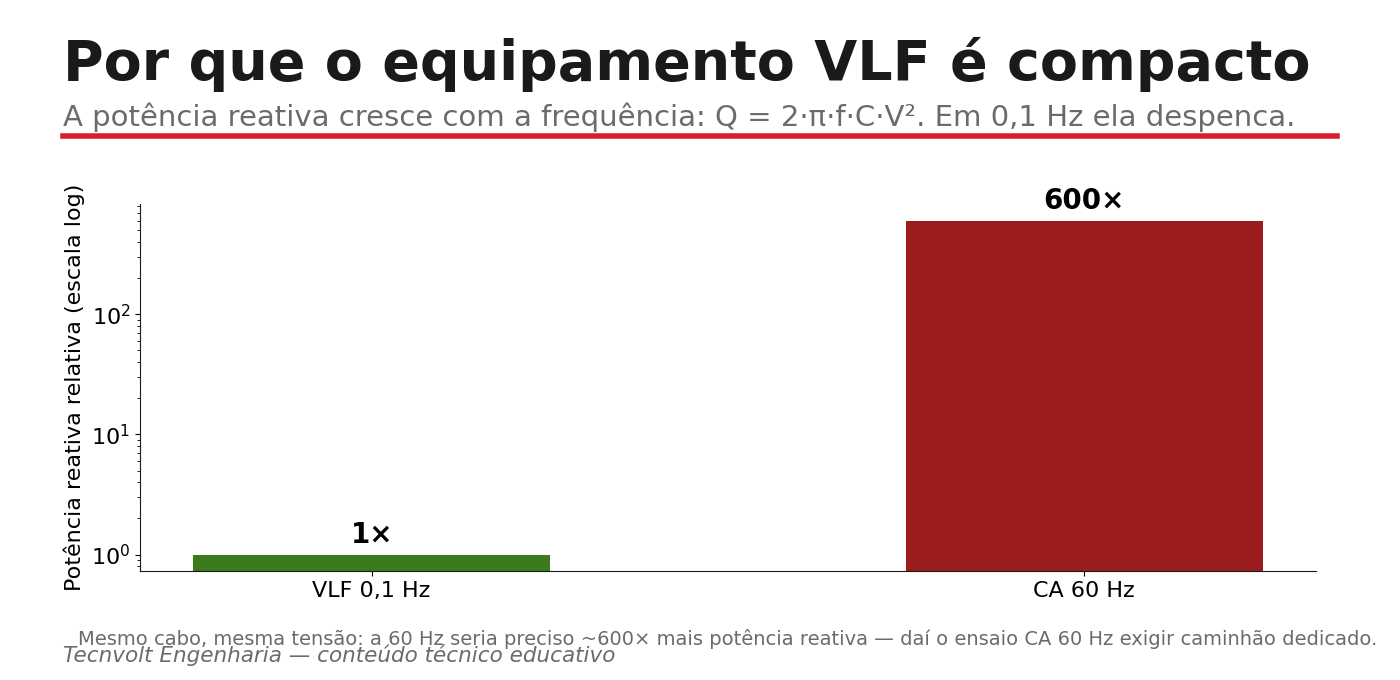

3. O fator de ~600 e a portabilidade

A razão entre 60 Hz e 0,1 Hz é de 600. Ou seja: ensaiar o mesmo cabo, na mesma tensão, a 60 Hz exigiria cerca de 600 vezes mais potência reativa do que a 0,1 Hz. Por isso ensaios de cabos longos a 60 Hz praticamente não são feitos em campo — a fonte seria gigantesca e exigiria transporte dedicado. A 0,1 Hz, um equipamento compacto entrega a tensão necessária.

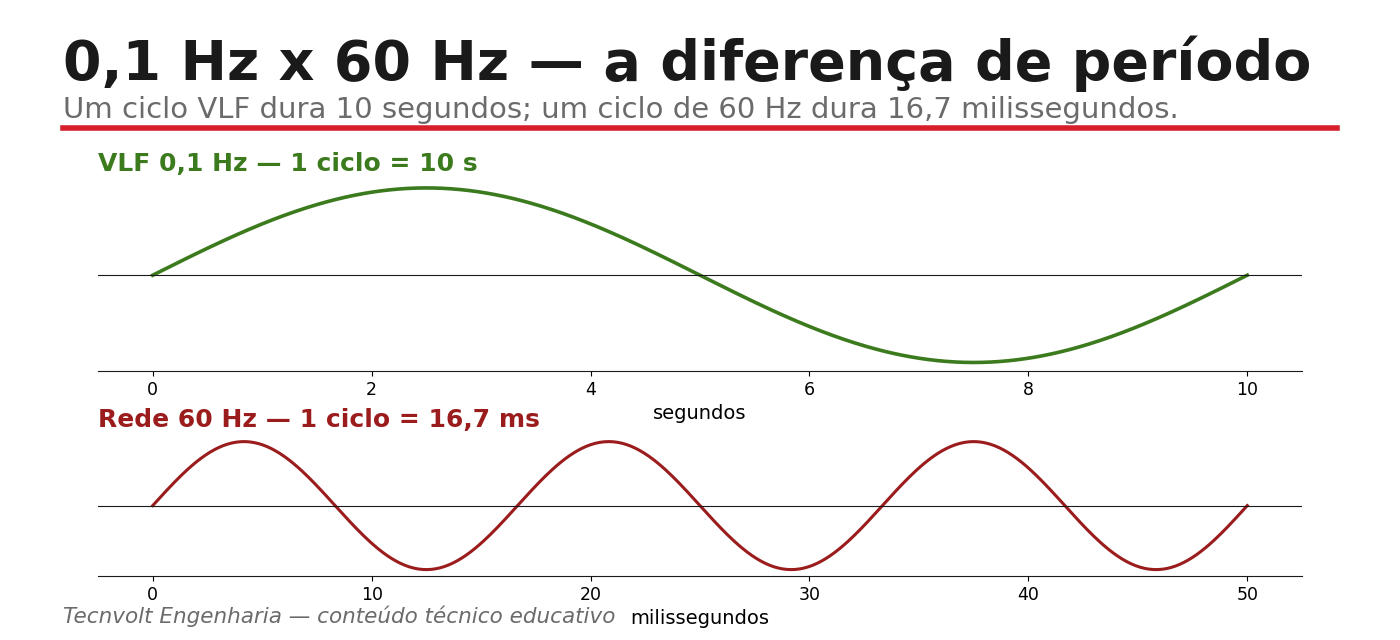

4. O período de 10 segundos

Frequência de 0,1 Hz significa período de 10 segundos por ciclo, contra apenas 16,7 ms a 60 Hz. A tensão sobe, inverte a polaridade e retorna lentamente. Apesar de lenta, a onda continua sendo alternada, o que é determinante para o comportamento da isolação.

5. Por que a natureza alternada importa

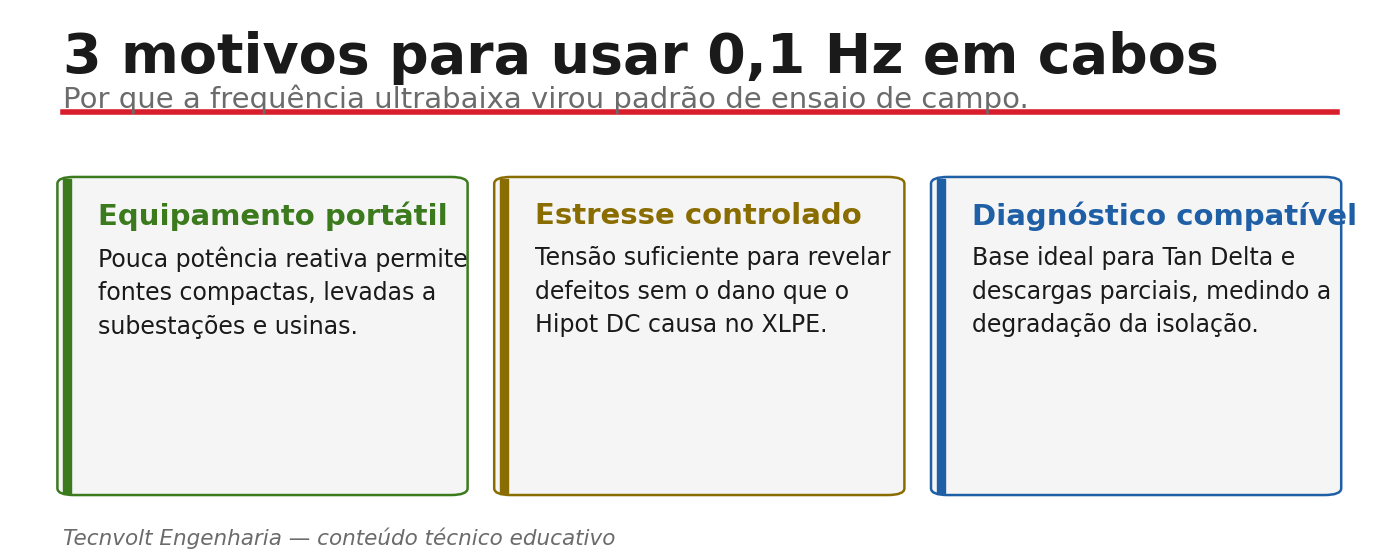

A inversão periódica de polaridade impede o acúmulo de cargas espaciais característico da tensão contínua (DC), que é o que torna o Hipot DC inadequado ao XLPE. Assim, o VLF combina duas vantagens: baixa potência (graças à baixa frequência) e estresse alternado representativo (graças à natureza CA). É essa combinação que o torna o método de campo de referência para cabos extrudados.

6. A frequência é ultrabaixa, a tensão não

Um equívoco comum é confundir frequência ultrabaixa com tensão baixa. O VLF aplica tensões elevadas, definidas pela classe do cabo e pelo objetivo (níveis em múltiplos de U₀, conforme a IEEE 400.2). Em casos específicos (cabos muito longos, capacitância muito alta), equipamentos podem operar em frequências ainda menores para respeitar seus limites de potência — mantendo o princípio.

7. Como a Tecnvolt aplica o VLF

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, define a tensão e o tempo de ensaio conforme a classe do circuito e o objetivo, executa o VLF com segurança e integra diagnóstico quando o foco é avaliar a condição, conforme IEEE 400.2.

Perguntas frequentes

Por que a potência cai 600 vezes?

Porque Q = 2πfCV² é proporcional à frequência; 60/0,1 = 600. Mantidas C e V, a potência reativa a 0,1 Hz é cerca de 600 vezes menor que a 60 Hz.

A frequência baixa enfraquece o ensaio?

Não. O que é baixo é a frequência, não a tensão. O VLF aplica tensões elevadas, definidas pela classe e pelo objetivo.

Por que não usar DC, que também é portátil?

Porque o DC acumula cargas espaciais e é inadequado ao XLPE. O VLF é portátil e alternado, evitando esse problema.

0,1 Hz serve para qualquer cabo?

Para a maioria dos circuitos de MT, sim. Em cabos muito longos, pode-se operar em frequência ainda menor para respeitar os limites de potência.
