Em um cabo de média tensão, o elo mais frágil raramente é o trecho contínuo de isolação, e sim os acessórios: emendas e terminações, montados em campo. O ensaio VLF com diagnóstico é uma das melhores formas de revelar problemas nesses acessórios antes da falha. Este artigo trata do porquê e do como, do ponto de vista do campo elétrico e da medição.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

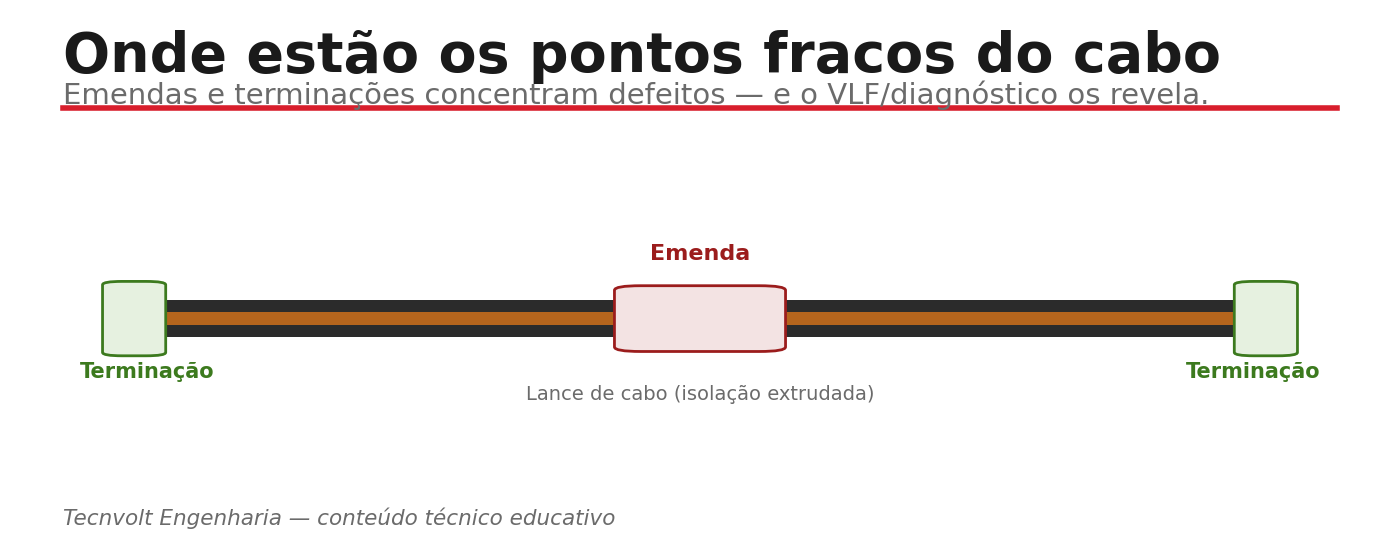

1. Por que os acessórios são o ponto fraco

O cabo sai da fábrica com isolação contínua e controlada. Emendas e terminações, ao contrário, são montadas em campo, sob condições nem sempre ideais, e reconstroem localmente a isolação e o controle de campo elétrico (defletores, controle de campo capacitivo/refrativo). É nessas interfaces que pequenos erros — folga, vazio, posicionamento incorreto, contaminação — comprometem a isolação. Estatisticamente, os acessórios estão entre as principais origens de falha em redes de MT.

2. O que o VLF detecta nos acessórios

Aplicando tensão VLF e medindo tangente delta e descargas parciais, flagram-se comportamentos típicos de acessórios problemáticos: aumento das perdas dielétricas, instabilidade nas leituras e atividade de DP concentrada nas regiões de emenda e terminação. Esses sinais aparecem antes da falha total, dando tempo para corrigir.

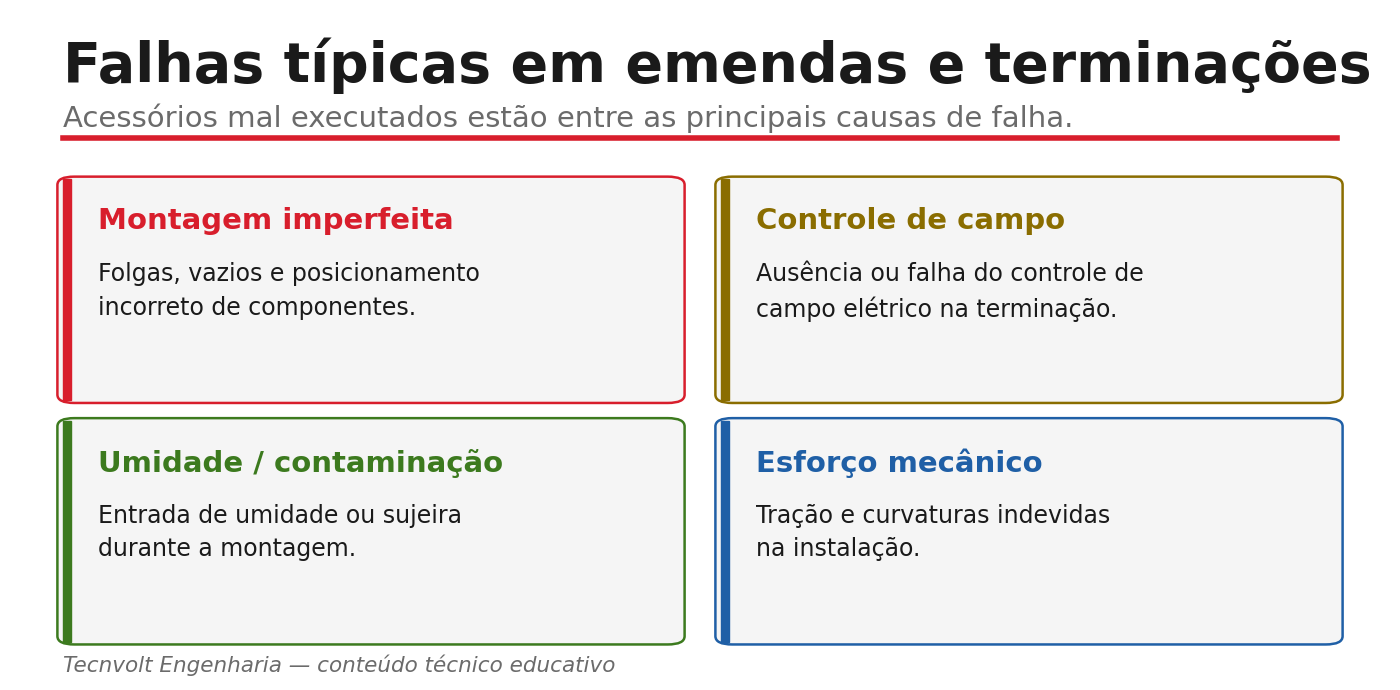

As causas mais comuns: montagem imperfeita (folgas, vazios, posicionamento), falhas no controle de campo, entrada de umidade/contaminação e esforço mecânico indevido. A localização da DP (por reflectometria) aponta qual acessório está com atividade.

3. Acessórios novos e antigos

O diagnóstico é útil em dois momentos: em cabos novos, no comissionamento, flagra erros de montagem antes da energização (quando refazer é barato); em cabos em serviço, acompanha o envelhecimento de acessórios, especialmente em lances antigos ou com muitas intervenções.

4. Como a Tecnvolt avalia os acessórios

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, aplica VLF com tangente delta e descargas parciais para avaliar emendas e terminações, localiza a fonte por reflectometria e entrega laudo que aponta os acessórios suspeitos e prioriza a manutenção.

Perguntas frequentes

Por que emendas e terminações falham tanto?

Porque são montadas em campo e reconstroem o controle de campo; pequenos erros criam pontos fracos que evoluem para falha.

O VLF localiza o acessório com problema?

O diagnóstico (tangente delta, DP) indica a presença; a localização por reflectometria aponta a região/acessório com atividade.

Vale testar acessórios em cabo novo?

Sim. O comissionamento revela erros de montagem antes da energização, quando o conserto é mais simples.

Acessório antigo precisa de mais atenção?

Sim. Emendas e terminações antigas ou refeitas várias vezes têm maior probabilidade de degradação.
