Em um disjuntor ou seccionadora, os contatos conduzem a corrente de carga continuamente. Se a resistência de contato aumenta — por oxidação, desgaste ou pressão insuficiente —, surge aquecimento localizado, que acelera ainda mais a degradação até a falha. Como essa resistência é minúscula (micro-ohms), medi-la com precisão exige injeção de corrente elevada e método de quatro fios. O CPC 100 faz exatamente isso.
Neste artigo explico a medição de resistência de contato, por que o método de quatro fios é essencial e o que os resultados revelam.
Resumo técnico

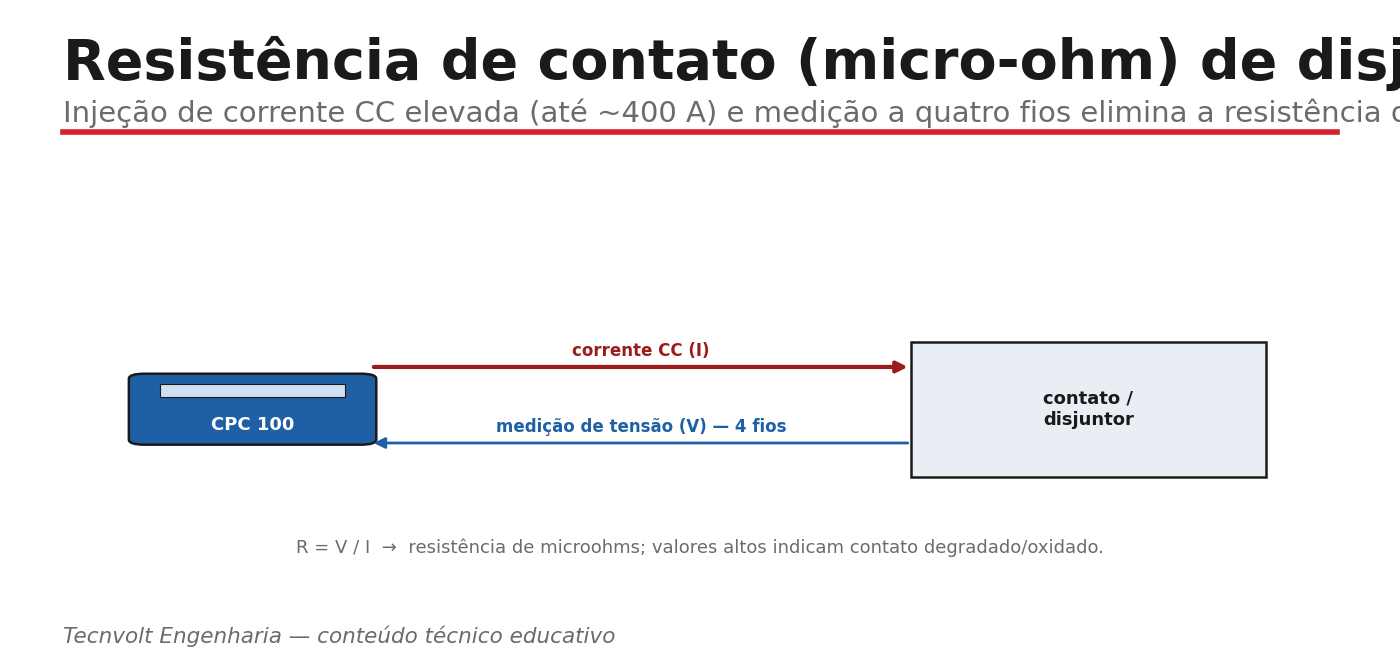

A resistência de contato é medida injetando corrente contínua elevada (até ~400 A) através do contato e medindo a queda de tensão por dois cabos independentes (método de quatro fios), que elimina a resistência dos cabos de injeção. R = V/I resulta em micro-ohms. Valores elevados indicam contato oxidado, desgastado ou com pressão insuficiente. Compara-se entre polos/fases e com a referência do fabricante. Aplica-se a disjuntores, seccionadoras, barramentos, conexões e juntas.Quero medir a resistência de contato dos meus disjuntores
1. Por que injetar corrente elevada
A resistência de um bom contato é da ordem de dezenas de micro-ohms. Para medir um valor tão pequeno com confiabilidade, injeta-se uma corrente contínua elevada (frequentemente 100 A ou mais), de modo que a queda de tensão sobre o contato seja mensurável e estável. Correntes baixas dariam quedas de tensão minúsculas, suscetíveis a ruído e a efeitos de filme superficial — por isso a norma e a prática recomendam corrente alta.
2. O método de quatro fios
Como a resistência a medir é comparável à dos próprios cabos de injeção, é imprescindível o método de quatro fios (Kelvin): dois cabos levam a corrente e dois cabos independentes medem a tensão diretamente nos pontos de interesse, ‘por dentro’ dos de corrente. Assim, a resistência dos cabos e dos contatos de injeção não entra na medição — só a resistência do contato sob ensaio.

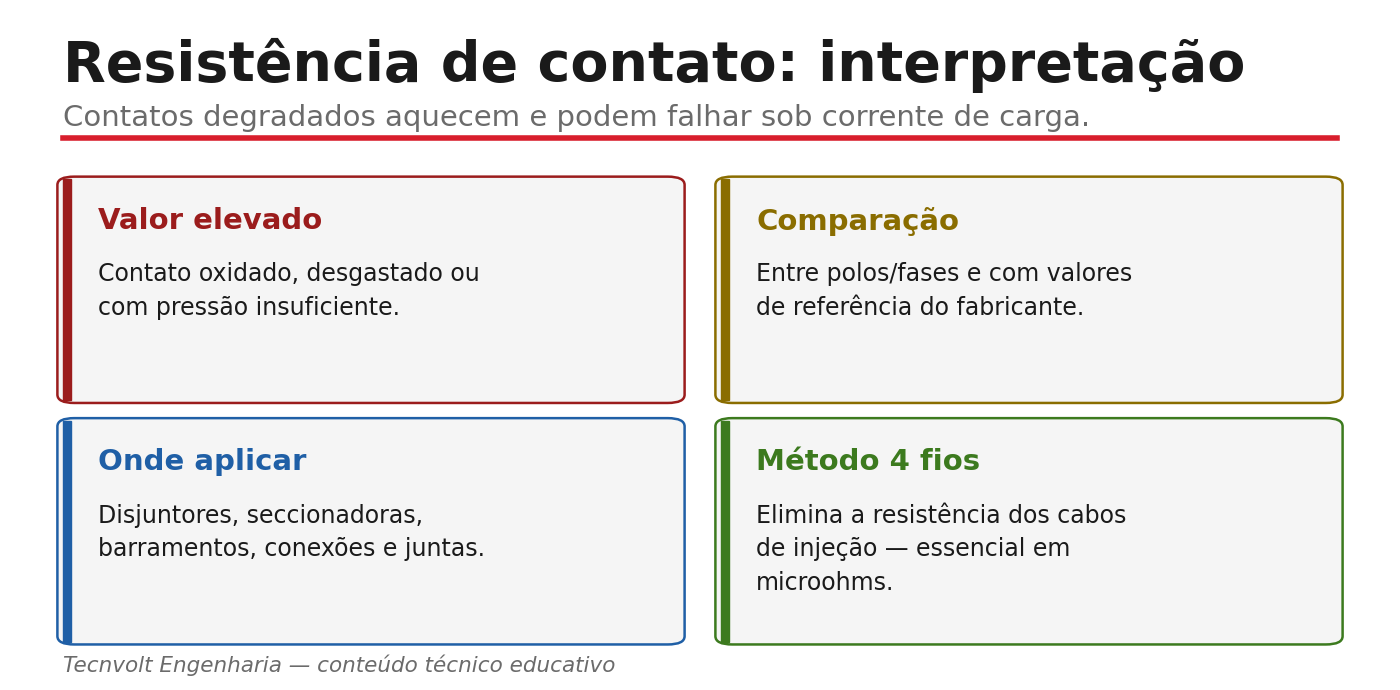

3. O que os resultados revelam
Um valor de resistência acima do esperado indica contato oxidado, desgastado ou com pressão de fechamento insuficiente — condição que aquece sob carga e tende a piorar. O diagnóstico vem da comparação entre os polos/fases do equipamento e com a referência do fabricante. A medição aplica-se a disjuntores, seccionadoras, barramentos, conexões aparafusadas e juntas — qualquer ponto onde um mau contato possa gerar aquecimento.
Boa prática
Use corrente de injeção suficiente (centenas de ampères) e sempre o método de quatro fios. Compare entre os três polos e com a referência do fabricante. Correlacione com a termografia (um ponto quente em operação costuma corresponder a alta resistência de contato). Registre no comissionamento e na manutenção.
Aviso técnico
O ensaio é feito com o equipamento desenergizado, isolado e aterrado, e o disjuntor na posição adequada (fechado, para medir os contatos). Há energia e correntes elevadas envolvidas; siga a NR-10 e o procedimento, e descarregue/aterre antes de manusear.
Pedir ensaio de resistência de contato
Como a Tecnvolt Engenharia utiliza o CPC 100
A Tecnvolt Engenharia mede a resistência de contato de disjuntores, seccionadoras e conexões com o CPC 100 por injeção de corrente CC elevada e método de quatro fios, comparando entre polos e com a referência do fabricante e correlacionando com a termografia. Entregamos relatório com os valores e o diagnóstico. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre ensaios em disjuntores
Perguntas frequentes
Por que medir a resistência de contato em micro-ohms?
Porque a resistência de um bom contato é da ordem de dezenas de micro-ohms; um aumento pequeno já gera aquecimento sob carga. Medir com precisão exige corrente elevada e método de quatro fios.
O que é o método de quatro fios?
É a técnica em que dois cabos injetam a corrente e dois cabos independentes medem a tensão diretamente nos pontos de interesse, eliminando a resistência dos próprios cabos da medição — essencial em micro-ohms.
O que indica resistência de contato elevada?
Contato oxidado, desgastado ou com pressão de fechamento insuficiente. Aquece sob carga e tende a piorar. O diagnóstico vem da comparação entre polos e com a referência do fabricante.
A medição se relaciona com a termografia?
Sim. Um ponto quente identificado na termografia em operação costuma corresponder a alta resistência de contato. Os dois ensaios se complementam no diagnóstico de conexões e contatos.
Referências técnicas
- IEC 62271-100 — High-voltage AC circuit-breakers (ensaios de resistência de contato).
- IEEE C37 (série) — Circuit breakers.
- OMICRON — documentação técnica pública do CPC 100 (resistência de contato).
As normas e marcas são citadas para fins técnicos e educativos. Confirme a edição vigente e os valores de referência do fabricante.
