Quando um transformador sofre um curto-circuito passante de alta corrente, os enrolamentos são submetidos a forças eletromecânicas intensas que podem deslocá-los ou deformá-los — sem que nenhum ensaio dielétrico tradicional perceba. O mesmo vale para danos de transporte e içamento. A análise da resposta em frequência (FRA, ou SFRA quando feita no domínio da frequência por varredura senoidal) é a técnica criada justamente para detectar essas alterações mecânicas, comparando a ‘impressão digital’ eletromecânica do transformador com uma referência.
Neste artigo explico o princípio da FRA, por que ela é essencialmente uma técnica comparativa, o significado das diferentes faixas de frequência, os três tipos de comparação usados na prática (com a própria unidade ao longo do tempo, entre fases e entre unidades idênticas) e as armadilhas de repetibilidade que podem invalidar um diagnóstico.
Resumo técnico
Cada transformador tem uma rede interna de indutâncias e capacitâncias que define uma resposta em frequência única — sua assinatura eletromecânica. A FRA injeta um sinal varrido em frequência e mede a função de transferência. Deformações e deslocamentos de enrolamentos alteram L e C, mudando a assinatura. Como não há valores absolutos universais, a FRA é comparativa: contra a própria unidade ao longo do tempo, entre fases ou entre unidades idênticas. Faixas baixas, médias e altas de frequência refletem diferentes partes da estrutura.Quero fazer a análise FRA do meu transformador
1. O princípio: a assinatura eletromecânica

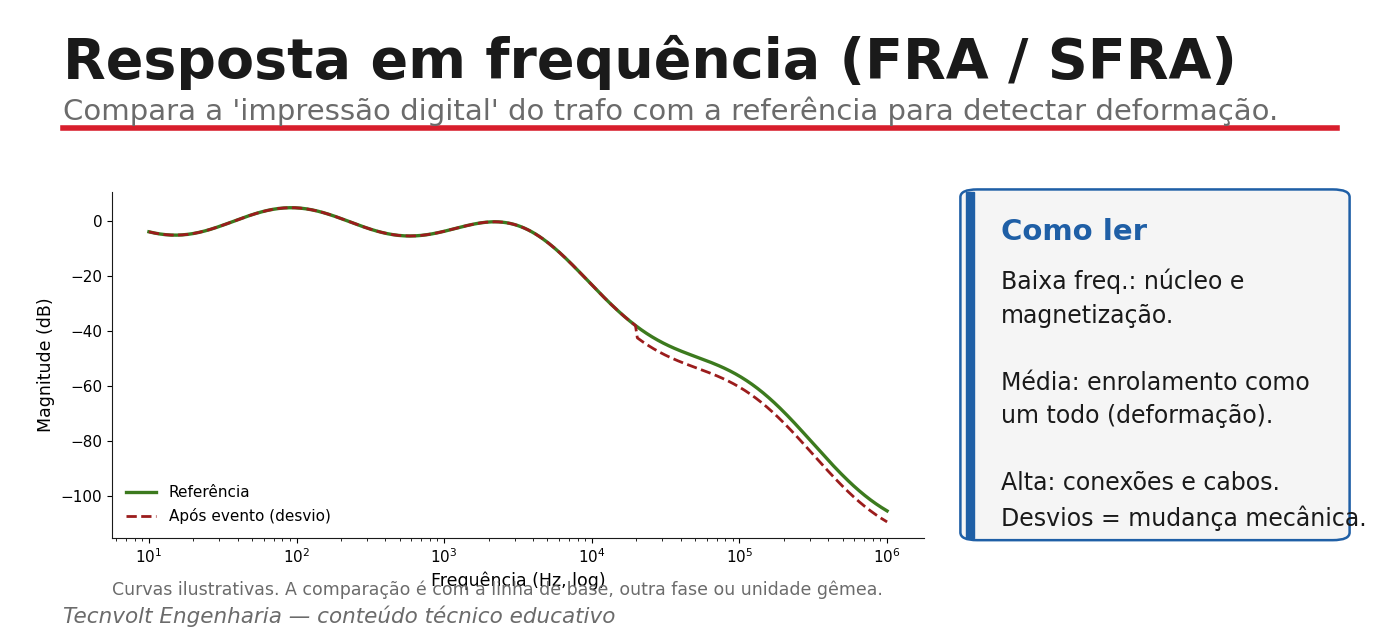

O enrolamento de um transformador, junto com o núcleo e a geometria interna, forma uma rede complexa de indutâncias e capacitâncias distribuídas. Quando se aplica um sinal de tensão varrido em frequência (tipicamente de alguns hertz a alguns megahertz) e se mede a resposta, obtém-se uma curva — a função de transferência — que é extremamente sensível à geometria interna. Essa curva é praticamente única para cada transformador e estável ao longo da vida, desde que a estrutura mecânica não mude.
Se um enrolamento se desloca, se uma espira colapsa ou se o núcleo se desloca, os valores de indutância e capacitância mudam localmente, e a curva FRA se altera na faixa de frequência correspondente. Comparar a curva atual com uma de referência revela a alteração.

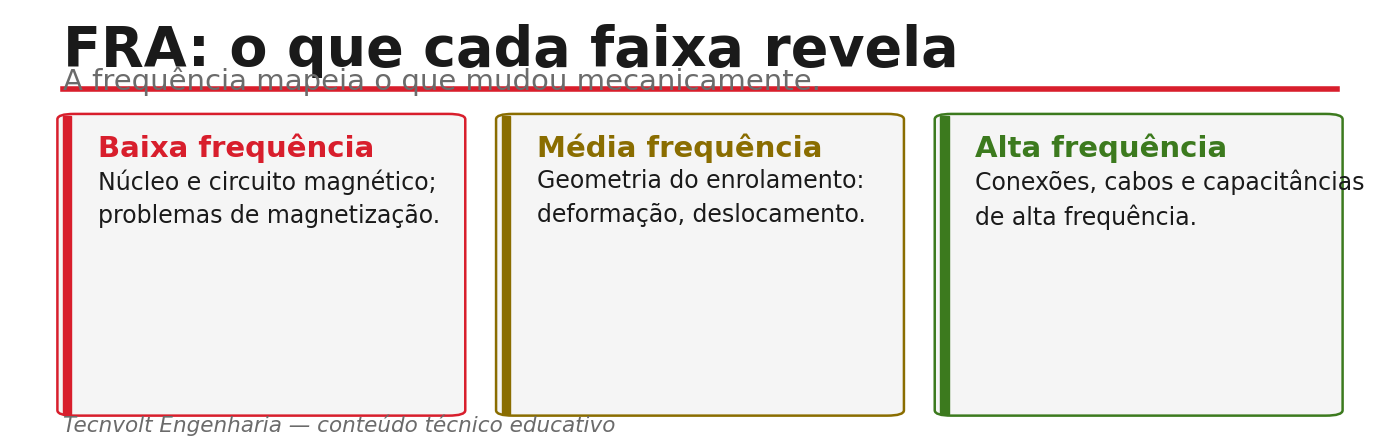

2. As faixas de frequência
A interpretação da FRA se baseia em qual faixa de frequência apresenta divergência, porque cada faixa reflete uma parte diferente da estrutura:
- Baixas frequências: dominadas pela indutância de magnetização e pelo núcleo. Divergências aqui sugerem problemas no circuito magnético, espiras em curto ou magnetização residual.
- Frequências médias: refletem a interação entre enrolamentos. Divergências indicam deslocamento axial/radial e deformação dos enrolamentos.
- Altas frequências: sensíveis às conexões, derivações e cabeamento interno. Divergências apontam para problemas de conexão e geometria de saída.
3. Os três tipos de comparação
Como a FRA não tem limites de aprovação/reprovação universais, o diagnóstico nasce da comparação. Há três estratégias, em ordem de preferência:
- Time-based: comparar a curva atual com uma ‘assinatura de referência’ (baseline) da própria unidade, idealmente registrada quando o transformador estava comprovadamente íntegro. É a comparação mais confiável.
- Type-based: comparar com uma unidade idêntica (mesmo projeto e fabricante). Útil quando não há baseline.
- Phase-based: comparar as três fases entre si. Em transformadores trifásicos, fases sãs têm curvas semelhantes; uma fase divergente chama atenção (com a ressalva de que a fase central costuma diferir das laterais por construção).
4. A armadilha da repetibilidade
A FRA é tão sensível que pequenas diferenças de montagem do ensaio podem gerar divergências que não têm nada a ver com defeito. Comprimento e posicionamento dos cabos de medição, qualidade do aterramento, posição do comutador, magnetização residual do núcleo e conexões dos terminais influenciam a curva. Por isso, a repetibilidade do procedimento é tão importante quanto o ensaio em si: a baseline e a medição atual devem ser feitas com a mesma configuração, ou as diferenças observadas serão artefatos, não defeitos.
Boa prática
Registre uma baseline de FRA logo no comissionamento de cada transformador crítico — é o ativo de diagnóstico mais valioso para o futuro. Padronize rigorosamente a montagem (cabos, aterramento, posição do comutador). Refaça a FRA obrigatoriamente após curtos passantes severos, transporte e içamento.
Aviso técnico
O ensaio é feito com o transformador desenergizado, aterrado e desconectado da rede. Embora o sinal de medição seja de baixa tensão, o procedimento de segurança, o aterramento correto e a NR-10 devem ser seguidos. A interpretação exige profissional experiente — divergências por artefato de montagem são a principal causa de falso diagnóstico.
Pedir análise FRA após curto ou transporte
Como a Tecnvolt Engenharia executa essa manutenção
A Tecnvolt Engenharia executa a análise FRA com instrumentação dedicada e procedimento padronizado de montagem, registrando baseline no comissionamento quando possível e refazendo o ensaio após eventos mecânicos. Comparamos as curvas por faixa de frequência (time-based, phase-based e type-based, conforme disponível) e entregamos laudo com a localização provável e a natureza do desvio, integrado aos demais ensaios elétricos. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre FRA e integridade mecânica
Perguntas frequentes
O que a FRA detecta em um transformador?
Detecta alterações mecânicas internas — deslocamento e deformação de enrolamentos, deslocamento de núcleo e problemas de conexão — que os ensaios dielétricos não percebem. É a técnica de referência após curtos-circuitos passantes, transporte e içamento.
Por que a FRA é comparativa?
Porque não existem limites universais de aprovação. O diagnóstico vem de comparar a curva atual com uma referência: a própria unidade ao longo do tempo (baseline), uma unidade idêntica, ou as três fases entre si. A comparação com baseline da própria unidade é a mais confiável.
Quando devo fazer a FRA?
No comissionamento (para registrar a baseline), após curtos-circuitos passantes de alta corrente, após transporte ou içamento, e sempre que houver suspeita de dano mecânico interno. É um ensaio de evento, além de poder integrar a campanha periódica de ativos críticos.
Por que a montagem do ensaio é tão crítica?
Porque a FRA é extremamente sensível: cabos, aterramento, posição do comutador e magnetização residual influenciam a curva. Sem padronizar a montagem entre a baseline e a medição atual, as diferenças observadas podem ser artefatos, não defeitos.
Referências técnicas
- IEEE Std C57.149 — Guide for the Application and Interpretation of Frequency Response Analysis for Oil-Immersed Transformers.
- IEC 60076-18 — Power transformers: measurement of frequency response.
- CIGRE — Brochuras do SC A2 sobre FRA e diagnóstico mecânico de enrolamentos.
- IEEE Std C57.152 — Guide for Diagnostic Field Testing of Fluid-Filled Power Transformers.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial (IEC, IEEE, CIGRE) antes de aplicar critérios.
