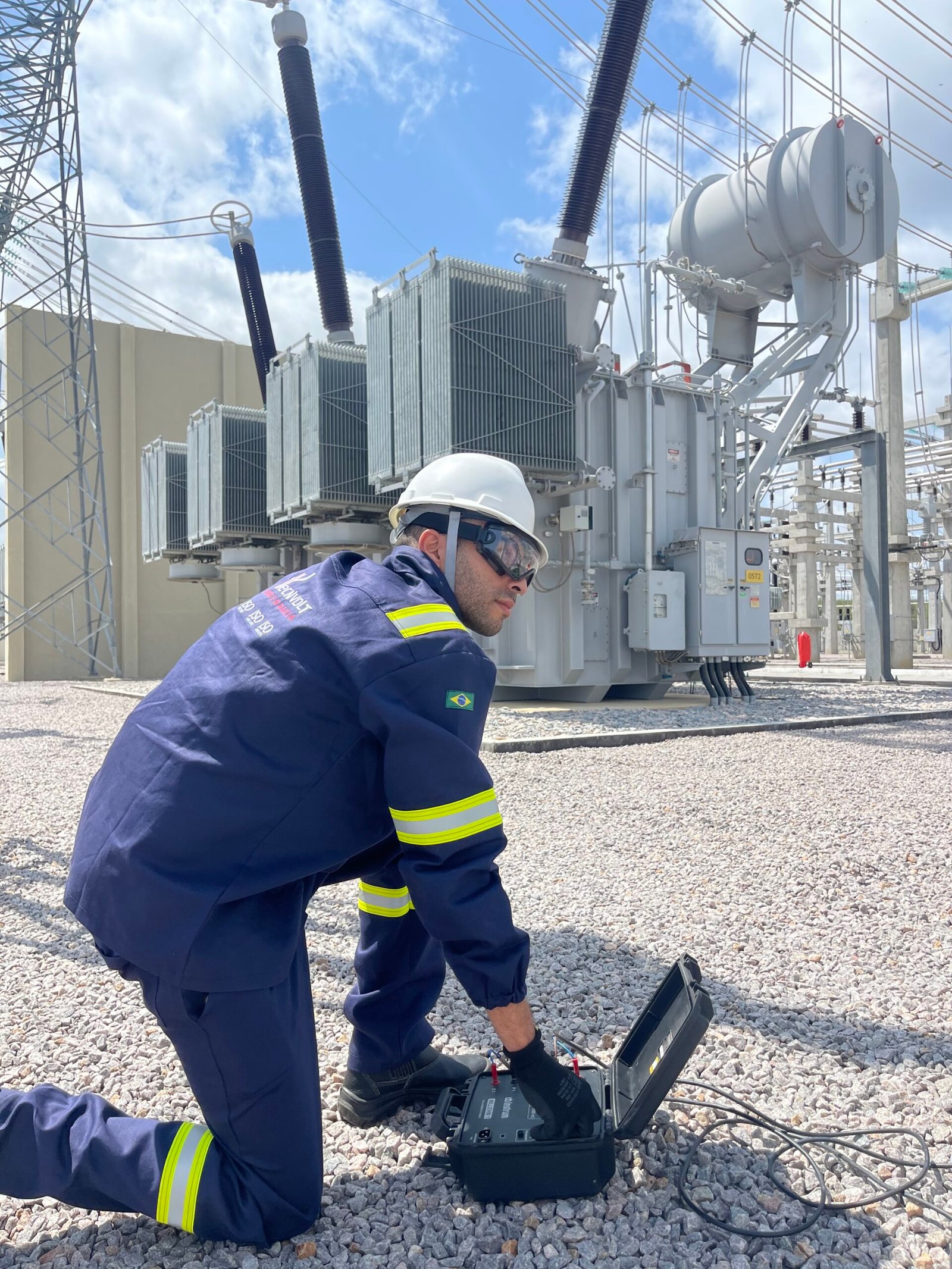

Antes de energizar uma subestação de 69 kV pela primeira vez — ou de devolvê-la à operação após uma grande intervenção — é preciso ter certeza de que cada equipamento está íntegro, cada conexão está correta e cada proteção fará seu papel. Energizar sem essa certeza é apostar caro: uma falha latente vira uma falha destrutiva no instante em que a tensão chega. O comissionamento existe justamente para eliminar essa aposta.
Mais do que aprovar a instalação, o comissionamento cumpre uma segunda função silenciosa e duradoura: registrar os valores de referência de cada ativo no estado novo ou recém-recuperado. Essa baseline é o ponto de partida de toda a manutenção preditiva futura. Este artigo explica o que é o comissionamento, o escopo de ensaios e por que a baseline e a energização controlada importam tanto.
Resumo técnico

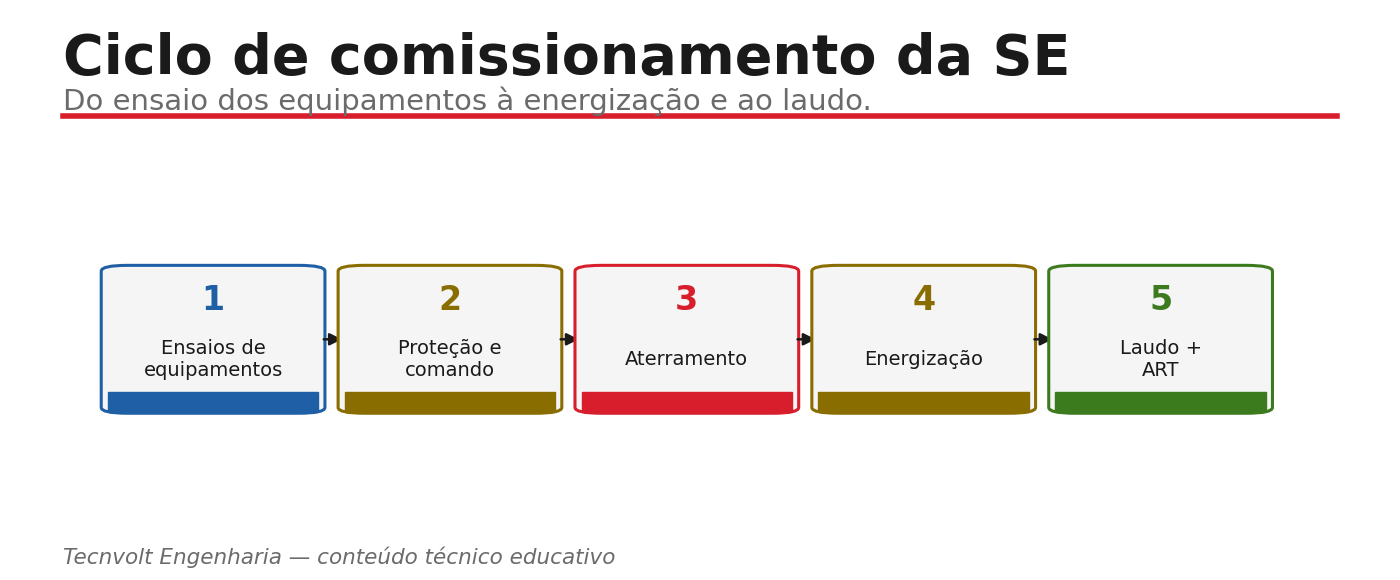

O comissionamento aprova a subestação de 69 kV antes da energização e registra os valores de referência de cada ativo. O escopo de ensaios cobre o transformador, os disjuntores, as seccionadoras, os TC/TP e os para-raios; o aterramento (impedância e tensões de passo e toque); e a proteção (testes funcionais até o trip). A baseline resultante orienta a manutenção futura, e a energização só ocorre, de forma controlada, após a aprovação e a verificação da remoção dos aterramentos temporários. O recomissionamento repete o processo após grandes intervenções. Tudo segue a NR-10.
Quero comissionar a minha SE 69 kV
1. O que é e por que
Comissionar é o ato de provar, com ensaios, que a instalação está pronta para operar.
O comissionamento tem dois objetivos que andam juntos. O primeiro é aprovar a instalação: verificar, ativo por ativo, que tudo foi montado, conectado e ajustado corretamente, e que cada equipamento responde como deveria antes de receber tensão. O segundo, igualmente importante, é registrar os valores de referência — a condição de cada ativo no estado novo, que servirá de comparação para todas as medições futuras. O recomissionamento aplica a mesma lógica quando a subestação sofre uma grande intervenção (reforma, troca de equipamento, ampliação): antes de voltar à operação, ela é reavaliada e tem sua referência atualizada.
2. Escopo de ensaios

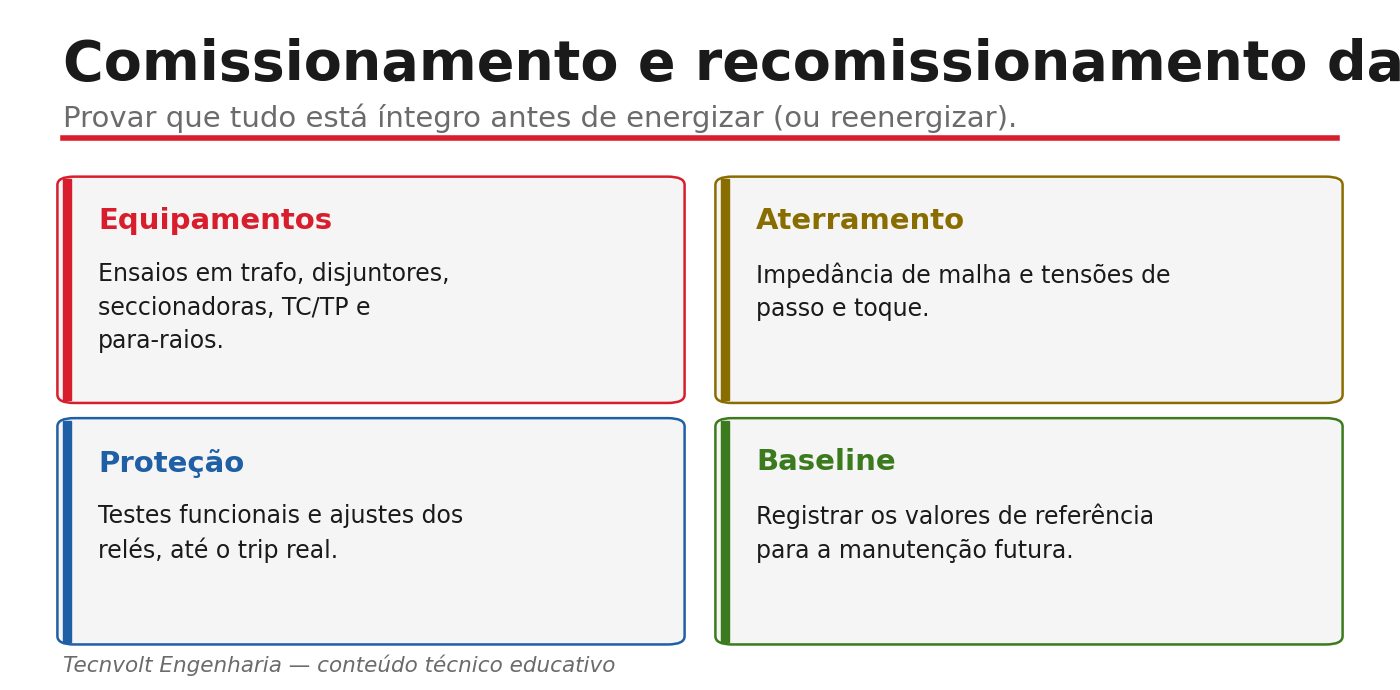

O escopo cobre três frentes. Nos equipamentos, ensaiam-se o transformador (resistência de enrolamento, relação, fator de potência do isolamento, óleo), os disjuntores (tempos, resistência de contato), as seccionadoras, os transformadores de instrumentos (TC/TP) e os para-raios. No aterramento, mede-se a impedância da malha e verificam-se as tensões de passo e de toque, que definem a segurança das pessoas no pátio. Na proteção, executam-se os testes funcionais dos relés, conferindo ajustes e levando o comando até o trip do disjuntor. Aprovar a SE significa ter resultados consistentes nas três frentes, comparados aos critérios das normas e dos fabricantes.
3. Baseline e energização
Concluídos os ensaios, vêm os dois passos finais — e o mais perene de todos.
Os resultados são consolidados como baseline: o registro dos valores de referência de cada ativo, que dá sentido a toda a manutenção preditiva futura. Sem ela, a primeira medição de tan δ, de resistência ou de DGA feita anos depois não tem com o que ser comparada — e a tendência, que é o coração da preditiva, fica cega. Por isso, comissionar é também construir a memória técnica da subestação. Só então ocorre a energização controlada: após a aprovação de todos os ensaios e a verificação de que os aterramentos temporários foram removidos, a tensão é aplicada de forma gradual e supervisionada, observando o comportamento da instalação. É o momento em que todo o cuidado anterior se confirma.
Boa prática
Trate a baseline como entregável tão importante quanto a aprovação: registre, organize e arquive os valores de referência de cada ativo de forma que a equipe de manutenção os encontre anos depois. E faça da remoção dos aterramentos temporários um item formal de checagem antes de energizar — nunca dependa da memória.
Aviso técnico
O comissionamento e a energização de uma SE 69 kV envolvem alta tensão e energia perigosa. Devem ser conduzidos por profissional habilitado e autorizado, com treinamento em Sistema Elétrico de Potência (SEP), conforme a NR-10. Durante os ensaios, mantenha desenergização, bloqueio, teste de ausência de tensão e aterramento temporário; antes de energizar, confirme formalmente a remoção dos aterramentos e siga os procedimentos da concessionária.
Falar com um especialista em comissionamento de SE 69 kV
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia executa o comissionamento e o recomissionamento de subestações de 69 kV cobrindo os ensaios dos equipamentos (transformador, disjuntores, seccionadoras, TC/TP, para-raios), o aterramento (impedância e tensões de passo e toque) e os testes funcionais da proteção até o trip, e registra a baseline de cada ativo para a manutenção futura. Atuamos em campo na região Nordeste e consolidamos tudo em laudo técnico com ART.
Solicitar comissionamento de SE 69 kV
Perguntas frequentes
O que é comissionamento de SE?
É o conjunto de ensaios e verificações que aprova a subestação antes da energização — confirmando que cada equipamento está íntegro e cada proteção atua — e que registra os valores de referência de cada ativo para a manutenção futura.
Quais ensaios fazem parte?
Ensaios dos equipamentos (transformador, disjuntores, seccionadoras, TC/TP, para-raios), do aterramento (impedância da malha e tensões de passo e toque) e da proteção (testes funcionais dos relés até o trip do disjuntor).
Por que registrar a baseline?
Porque a manutenção preditiva se baseia na tendência: comparar a medição atual com o estado novo. Sem os valores de referência registrados no comissionamento, as medições futuras não têm com o que ser comparadas, e a tendência fica cega.
Quando recomissionar?
Após grandes intervenções na subestação — reforma, troca de equipamento, ampliação — antes de devolvê-la à operação. O recomissionamento reavalia a instalação e atualiza a baseline para o novo estado.
Referências técnicas
- IEC 61869 / IEEE C57.13 — transformadores de instrumentos (TC e TP).
- IEEE C57.152 — Diagnostic Field Testing of Fluid-Filled Power Transformers.
- IEEE Std 80 — aterramento de subestações (tensões de passo e toque).
- NR-10 — Segurança em instalações e serviços em eletricidade (e SEP).
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial e às exigências regulatórias do setor.
