A proteção de distância (função 21) de uma linha de transmissão calcula a posição de uma falta a partir da impedância ‘vista’ pelo relé. Para que esse cálculo seja correto, o relé precisa ser ajustado com os parâmetros reais da linha — impedâncias de sequência, fator k e acoplamento mútuo. Parâmetros apenas calculados em projeto podem divergir do real (geometria, resistividade do solo, paralelismo), e o ajuste com base neles erra o alcance. O CPC 100 com o CP CU1 mede esses parâmetros na linha real.
Neste artigo explico o que são essas grandezas, como o CPC 100 as mede e por que medir supera calcular.
Resumo técnico

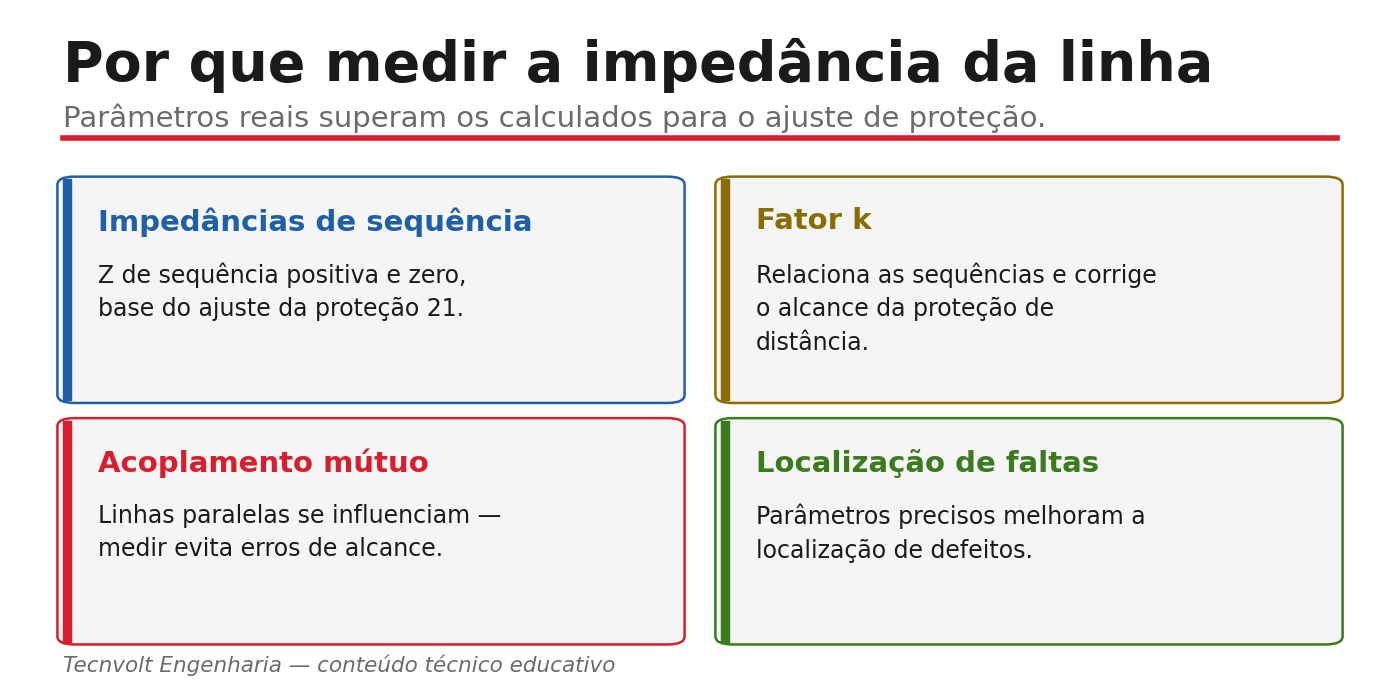

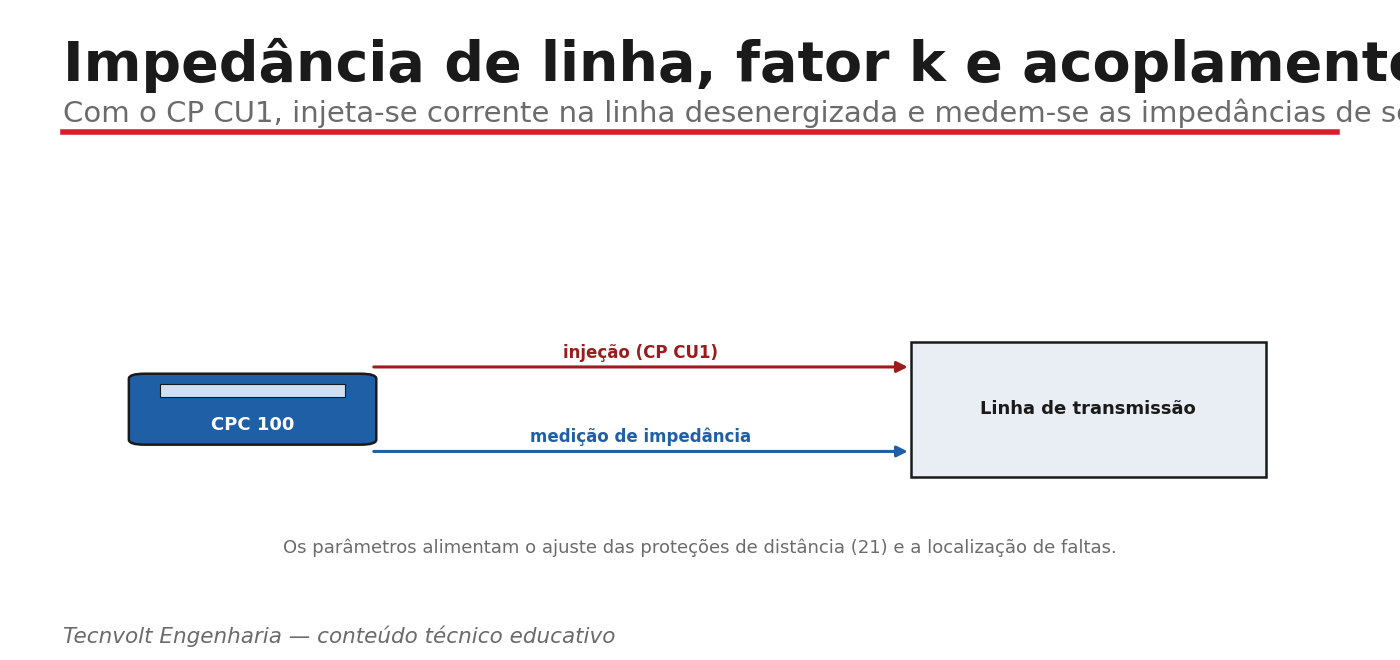

O CPC 100 com o CP CU1 injeta corrente na linha desenergizada e mede as impedâncias de sequência positiva (Z1) e zero (Z0), das quais se obtém o fator k (relação entre as sequências, que corrige o alcance da proteção de distância) e o acoplamento mútuo com linhas paralelas. A medição em frequência variável rejeita a interferência induzida. Os parâmetros reais alimentam o ajuste da proteção 21 e a localização de faltas — superando os valores calculados em projeto.
Quero medir a impedância da minha linha de transmissão
1. Impedâncias de sequência
A análise de sistemas trifásicos usa componentes simétricas: a impedância de sequência positiva (Z1) governa o comportamento em condições equilibradas e em faltas entre fases; a impedância de sequência zero (Z0) governa as faltas à terra, e depende fortemente do caminho de retorno pelo solo e pelos cabos para-raios. O CPC 100 mede ambas injetando corrente nas configurações adequadas e lendo a resposta.
2. Fator k e acoplamento mútuo
O fator k (ou fator de compensação de terra) relaciona as impedâncias de sequência e é usado pelo relé de distância para calcular corretamente o alcance em faltas à terra — um ajuste errado de k faz a proteção subalcançar ou sobrealcançar. O acoplamento mútuo ocorre entre linhas que compartilham a mesma faixa (paralelas): a corrente em uma induz tensão na outra, afetando a impedância vista pela proteção. Medir esse acoplamento é essencial para evitar erros de alcance em linhas paralelas.
3. Por que medir supera calcular
Os parâmetros de linha podem ser calculados a partir da geometria e dos condutores, mas o resultado depende de premissas — resistividade do solo, posição real dos condutores, presença de outras linhas. A medição com o CPC 100 captura o comportamento real da linha como construída, eliminando incertezas. Isso resulta em ajustes de proteção mais precisos e em melhor localização de faltas, reduzindo tempos de busca e indisponibilidade.
Boa prática
Meça os parâmetros na linha real, especialmente em linhas paralelas (acoplamento mútuo) e em solos de resistividade variável (que afetam Z0). Use os valores medidos para ajustar a proteção de distância e o localizador de faltas. Documente as condições de medição.
Aviso técnico
A linha deve estar desenergizada, isolada e aterrada nas duas extremidades conforme o procedimento — e há tensões induzidas perigosas em linhas próximas a circuitos energizados (acoplamento). A coordenação entre as equipes nas duas pontas e o cumprimento da NR-10 são imprescindíveis.
Pedir medição de parâmetros de linha
Como a Tecnvolt Engenharia utiliza o CPC 100
A Tecnvolt Engenharia mede as impedâncias de sequência, o fator k e o acoplamento mútuo de linhas com o CPC 100 e o CP CU1, em frequência variável, com coordenação entre as extremidades. Entregamos os parâmetros reais para o ajuste da proteção de distância e o localizador de faltas. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre parâmetros de linha
Perguntas frequentes
O que o CPC 100 mede em uma linha de transmissão?
As impedâncias de sequência positiva (Z1) e zero (Z0), o fator k (compensação de terra) e o acoplamento mútuo com linhas paralelas, injetando corrente na linha desenergizada e medindo a resposta.
Para que serve o fator k?
É usado pelo relé de distância para calcular corretamente o alcance em faltas à terra, relacionando as impedâncias de sequência. Um fator k errado faz a proteção subalcançar ou sobrealcançar.
Por que medir em vez de calcular os parâmetros?
Porque o cálculo depende de premissas (resistividade do solo, geometria real, linhas paralelas) que podem divergir do real. A medição captura o comportamento da linha como construída, resultando em ajustes mais precisos.
O que é acoplamento mútuo entre linhas?
É a influência eletromagnética entre linhas que compartilham a mesma faixa: a corrente em uma induz tensão na outra, afetando a impedância vista pela proteção. Medi-lo evita erros de alcance em linhas paralelas.
Referências técnicas
- IEEE/IEC — guias de medição de parâmetros de linha e de ajuste de proteção de distância.
- OMICRON — documentação técnica pública do CPC 100 e do CP CU1.
- Literatura técnica de proteção de sistemas (componentes simétricas, fator k).
As normas e marcas são citadas para fins técnicos e educativos. Confirme as especificações na fonte oficial.
