Uma usina solar moderna é operada e monitorada à distância. Da sala de controle — ou de um centro de operação remoto — a equipe acompanha a geração de cada inversor, os alarmes de cada skid e as condições de irradiância em tempo real. Esse acompanhamento só faz sentido se os dados forem confiáveis, e é exatamente isso que o comissionamento do SCADA precisa provar: que cada grandeza exibida na tela corresponde ao que realmente acontece no campo.
Este artigo integra a série técnica sobre comissionamento de usinas solares. Aqui tratamos do SCADA, da comunicação e do monitoramento: o que o sistema faz, como validar a aquisição de dados ponto a ponto e por que a solarimetria precisa de sensores aferidos para que a leitura remota tenha valor operacional e contratual.
Resumo técnico
O SCADA adquire dados de inversores, medidores e estações solarimétricas e permite a operação remota da usina. O comissionamento valida a comunicação entre skids e sala de controle (fibra/rádio) e faz a verificação ponto a ponto: cada grandeza medida é conferida contra o instrumento real, e cada alarme e comando é testado. A solarimetria — piranômetros e sensores de temperatura — é aferida, e os dados são enviados ao centro de operação e ao agente da rede. Sem dados validados, o monitoramento e o cálculo de desempenho perdem confiabilidade.
Quero comissionar o SCADA da minha usina solar com a Tecnvolt
1. O que o SCADA faz

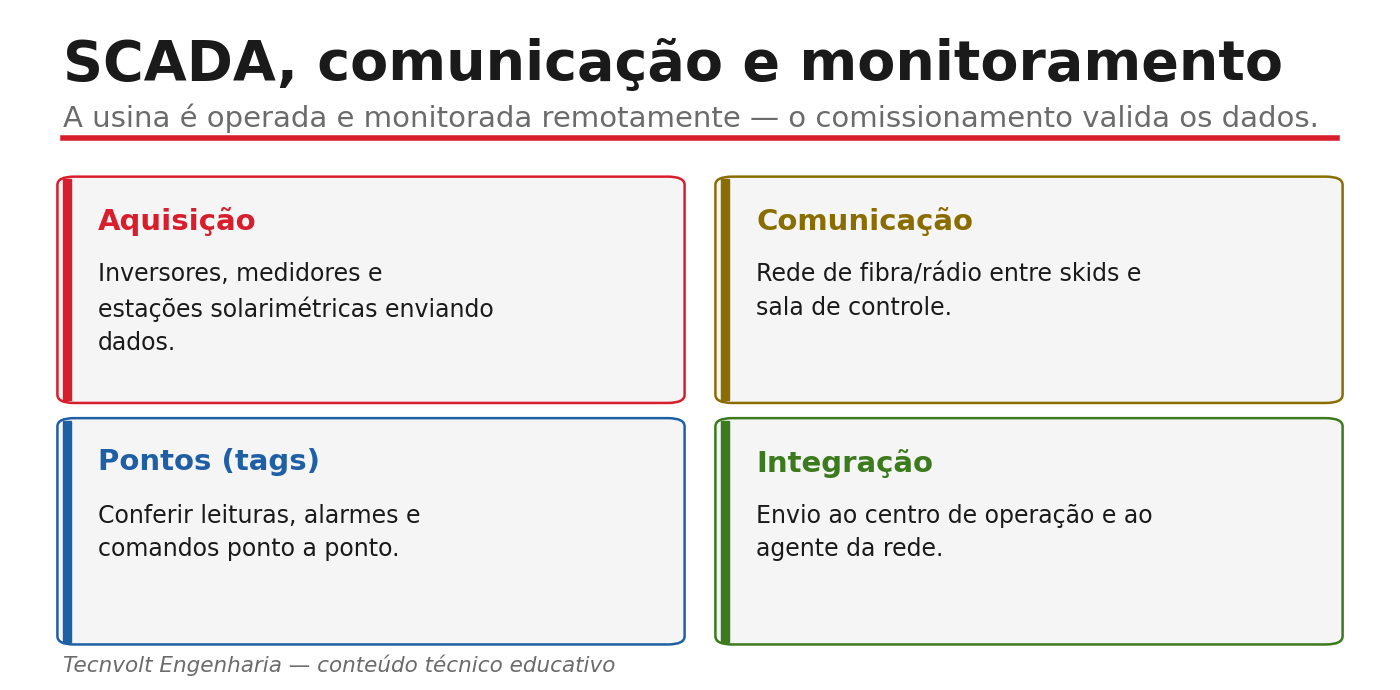

O SCADA (sistema de supervisão e aquisição de dados) é o cérebro de monitoramento da usina: ele coleta, organiza e exibe as informações que permitem operar a planta sem estar fisicamente em cada equipamento.
Na prática, o SCADA faz a aquisição de dados de três grandes fontes: os inversores (potência, tensão, corrente, status e falhas), os medidores de energia (geração e entrega no ponto de conexão) e as estações solarimétricas (irradiância e temperatura). Com esses dados, a equipe faz a operação remota: liga e desliga inversores, ajusta limites de injeção quando solicitado pelo operador, reconhece e trata alarmes e acompanha a usina em tempo real. O comissionamento confirma que essa operação remota responde corretamente e que os dados exibidos são fiéis ao campo — esse é o passo que dá confiabilidade a tudo o que vem depois.
2. Comunicação e validação ponto a ponto
Os dados precisam trafegar do campo até a sala de controle. Isso é feito por uma rede de comunicação — tipicamente fibra óptica entre os skids e o centro de controle, com rádio onde a infraestrutura física é inviável. O comissionamento verifica a integridade física e lógica dessa rede: continuidade dos enlaces, ausência de perdas e tempos de resposta adequados.

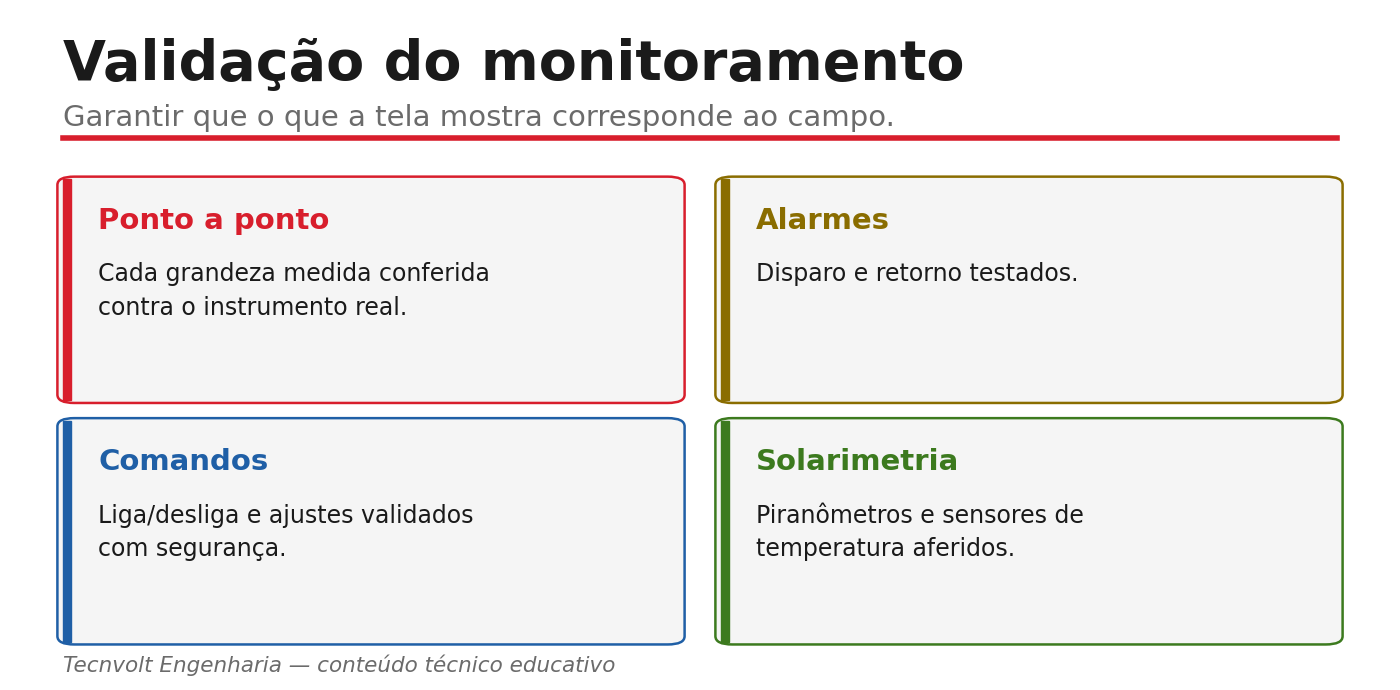

O ponto central, porém, é a validação ponto a ponto: cada grandeza que aparece no SCADA é conferida contra o instrumento real que a originou. Confere-se se a tensão exibida corresponde ao valor medido no inversor, se a potência bate, se o medidor reporta corretamente. Em seguida, testam-se os alarmes (provocando ou simulando a condição e verificando se o alarme correto sobe) e os comandos (enviando uma ordem da tela e confirmando a resposta do equipamento). Sem essa conferência, um dado errado pode passar despercebido por anos, distorcendo a operação e os relatórios.
3. Solarimetria e integração
O desempenho da usina é avaliado em relação à energia disponível no recurso solar — e quem mede esse recurso é a solarimetria. Por isso, piranômetros e sensores de temperatura de módulo e ambiente precisam estar aferidos: um sensor descalibrado contamina o cálculo de desempenho e a comparação com a geração esperada.
No comissionamento, confirma-se a aferição dos sensores solarimétricos e a correta aquisição de suas leituras pelo SCADA. Por fim, valida-se a integração: o envio dos dados ao centro de operação (próprio ou terceirizado) e ao agente da rede, conforme as exigências aplicáveis. Confirme sempre a edição vigente das normas e os requisitos específicos do agente. Com os dados validados e integrados, a usina entra em operação com um monitoramento que merece confiança.
Princípio orientador
Não confie em um dado de SCADA que não foi validado ponto a ponto. Cada grandeza, alarme e comando deve ser conferido contra a realidade do campo, e cada sensor solarimétrico deve estar aferido — só assim o monitoramento e o cálculo de desempenho têm valor operacional e contratual.
Aviso técnico
O comissionamento do SCADA ocorre com a usina parcial ou totalmente energizada — strings podem estar energizadas sempre que há sol, e a subestação opera em alta tensão. Deve ser executado por profissional habilitado e autorizado, com treinamento de SEP, seguindo a NR-10, com desenergização, bloqueio, teste de ausência de tensão e aterramento quando aplicável.
Falar com um especialista em SCADA e monitoramento fotovoltaico
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia comissiona o SCADA, a comunicação e o monitoramento de usinas solares: validação da rede entre skids e sala de controle, verificação ponto a ponto de cada grandeza, teste de alarmes e comandos, conferência da aferição dos sensores solarimétricos e integração dos dados ao centro de operação e ao agente — consolidando tudo em dossiê com ART. Atuamos em campo na região Nordeste, em usinas e geração distribuída.
Solicitar comissionamento de SCADA de usina solar
Perguntas frequentes
Para que serve o SCADA na usina?
Serve para adquirir dados de inversores, medidores e estações solarimétricas e permitir a operação e o monitoramento remotos da usina — acompanhando geração, alarmes e status, e enviando comandos sem estar fisicamente em cada equipamento.
O que é validação ponto a ponto?
É conferir cada grandeza exibida no SCADA contra o instrumento real que a originou, além de testar cada alarme e cada comando. Garante que os dados de tela correspondem ao que de fato acontece no campo.
Por que aferir os sensores solarimétricos?
Porque o desempenho da usina é avaliado em relação à irradiância medida. Um piranômetro ou sensor de temperatura descalibrado contamina o cálculo de desempenho e a comparação com a geração esperada.
O monitoramento é exigido pela rede?
Em geral há requisitos de envio de dados ao centro de operação e ao agente da rede, variando conforme o porte e a conexão da usina. Confirme sempre a edição vigente das normas e as exigências específicas do agente.
Referências técnicas
- IEC 62446 — Comissionamento, documentação e inspeção de sistemas fotovoltaicos.
- IEC 61724 — Monitoramento de desempenho de sistemas fotovoltaicos.
- PRODIST / Procedimentos de Rede — requisitos de monitoramento e conexão.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial e às exigências do agente da rede.
