Por Eng. Raphael Leite Menezes Santos

Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência

Tecnvolt Engenharia (Recife/PE)

Por que esse artigo existe

Cabos subterrâneos de média tensão raramente falham “do nada”. Antes da falha total — aquela que para o sistema, atua a proteção principal e gera mobilização emergencial — o ativo geralmente exibe sinais de degradação por meses, às vezes anos. O problema é que esses sinais frequentemente são normalizados na operação rotineira: o desarme intermitente é “só um pico”, o aquecimento na terminação é “do calor do dia”, o cheiro de queimado no poço de inspeção é “da poeira mesmo”. A normalização desses sinais é, em manutenção elétrica, uma das decisões organizacionais mais caras.

Este artigo é o guia técnico dos 10 sinais de alerta que antecedem falha em cabo subterrâneo MT. Cobre: o catálogo completo dos 10 sinais agrupados em 4 categorias (operacionais, visuais, instrumentais e contextuais), cada um descrito em profundidade — o que é, por que aparece, como detectar, qual a probabilidade de falha próxima. Inclui a pirâmide do estado do ativo (5 fases conceituais do ciclo de vida, do saudável ao crítico), o comparativo entre investigar e normalizar o sinal (com os dois caminhos possíveis e seus desfechos), a matriz de decisão operacional (sinal × probabilidade × ação recomendada), casos por setor industrial, perguntas frequentes técnicas em profundidade, e referências bibliográficas reconhecidas internacionalmente.

O conteúdo serve a três propósitos: (1) dar a operadores, supervisores e engenheiros um catálogo objetivo dos sinais que merecem investigação; (2) orientar a tomada de decisão sobre quando contratar diagnóstico técnico em vez de continuar operando; (3) estruturar a postura organizacional que separa manutenção reativa de manutenção preditiva — sinal é dado, não acidente; cada um deles é uma oportunidade de evitar a falha que viria depois.

A quem este conteúdo se dirige

Operadores de subestação e supervisores de turno (primeiros a ver sinais operacionais), engenheiros de manutenção elétrica, supervisores e coordenadores de O&M, gestores industriais responsáveis por confiabilidade, engenheiros de planejamento, auditores internos verificando conformidade técnica em planos preditivos, e profissionais em formação que precisam consolidar visão prática de monitoramento de cabos.

Conteúdo educativo. Diagnóstico técnico e intervenções em cabos MT devem ser realizados por equipe qualificada, com APR, PT, instrumentos calibrados e responsabilidade técnica documentada (ART). Os sinais e ações descritos são conceituais — a aplicação ao seu sistema específico exige análise técnica caso a caso.

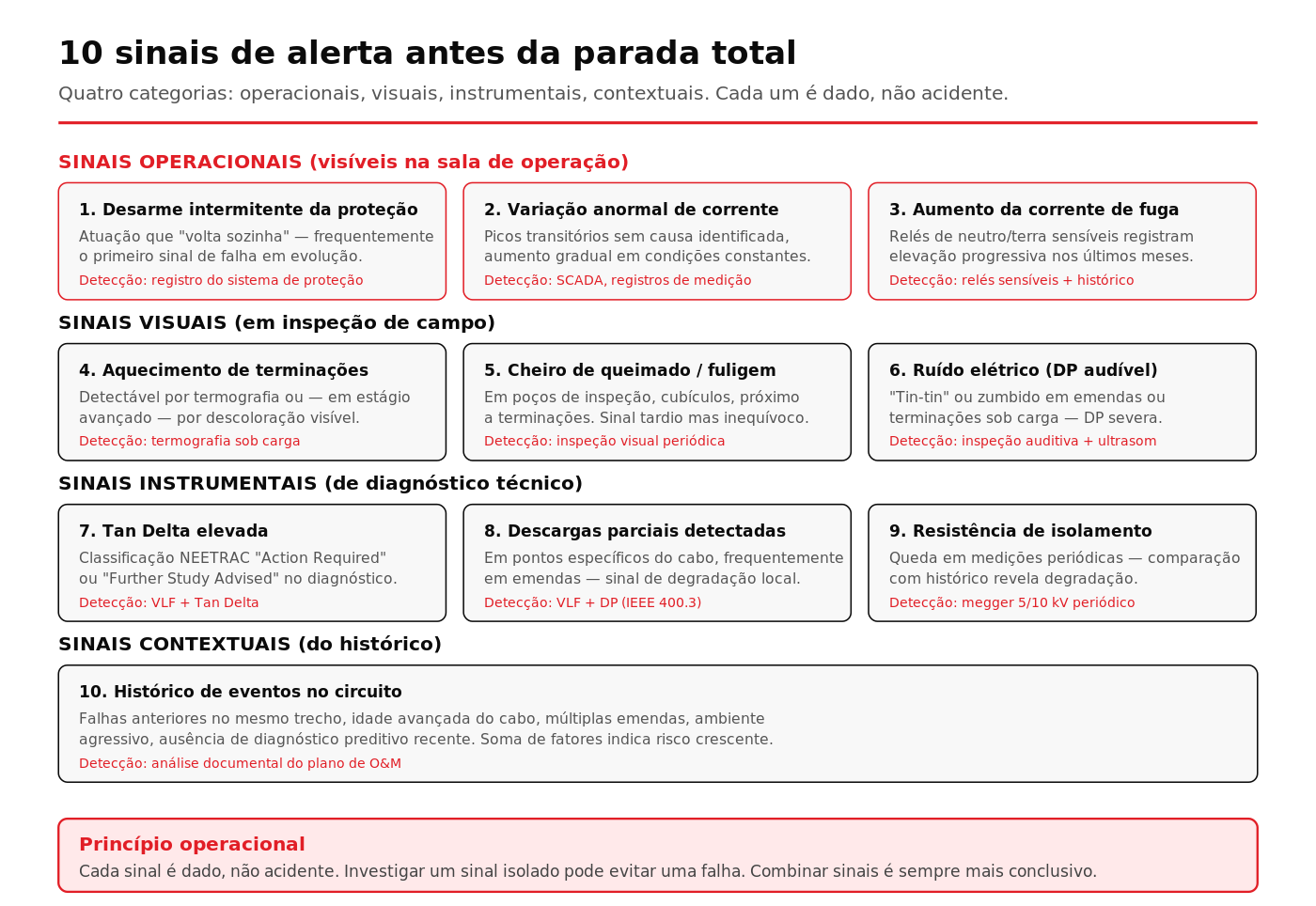

Visão geral — os 10 sinais em 4 categorias

Os 10 sinais de alerta em cabos MT podem ser agrupados em quatro categorias por origem da informação: operacionais (visíveis na sala de operação, em sistemas de supervisão e proteção), visuais (em inspeção de campo periódica), instrumentais (em ensaios técnicos de diagnóstico), e contextuais (análise documental do histórico do circuito).

A categorização tem implicação operacional importante: cada categoria exige fonte de informação diferente e responsável organizacional diferente. Sinais operacionais (1-3) vêm da operação 24/7 — quem detecta é o operador ou supervisor de turno, quem analisa é o engenheiro de proteção. Sinais visuais (4-6) vêm de inspeção periódica programada — quem detecta é a equipe de manutenção, quem analisa é o supervisor técnico. Sinais instrumentais (7-9) vêm de ensaios contratados — quem detecta e analisa é a equipe ou fornecedor de diagnóstico. Sinal contextual (10) vem do plano de O&M e do histórico documental — quem analisa é o engenheiro de planejamento ou auditoria.

Cada categoria tem seu papel. Sinais operacionais são frequentemente os primeiros a aparecer mas também os mais normalizados; sinais visuais aparecem em estágio intermediário mas exigem inspeção periódica estruturada (que muitas organizações não têm); sinais instrumentais são os mais conclusivos mas exigem contratação ativa de diagnóstico; sinal contextual é o mais subestimado mas é, na prática, o mais previsível — cabos antigos com múltiplas emendas em ambiente agressivo são candidatos óbvios a problema, mesmo sem outros sinais visíveis.

A estratégia preditiva madura combina as quatro categorias em um sistema integrado de monitoramento — cada sinal alimenta o quadro geral, e decisões são tomadas com base no conjunto, não em sinal isolado.

As 4 categorias de sinais em profundidade

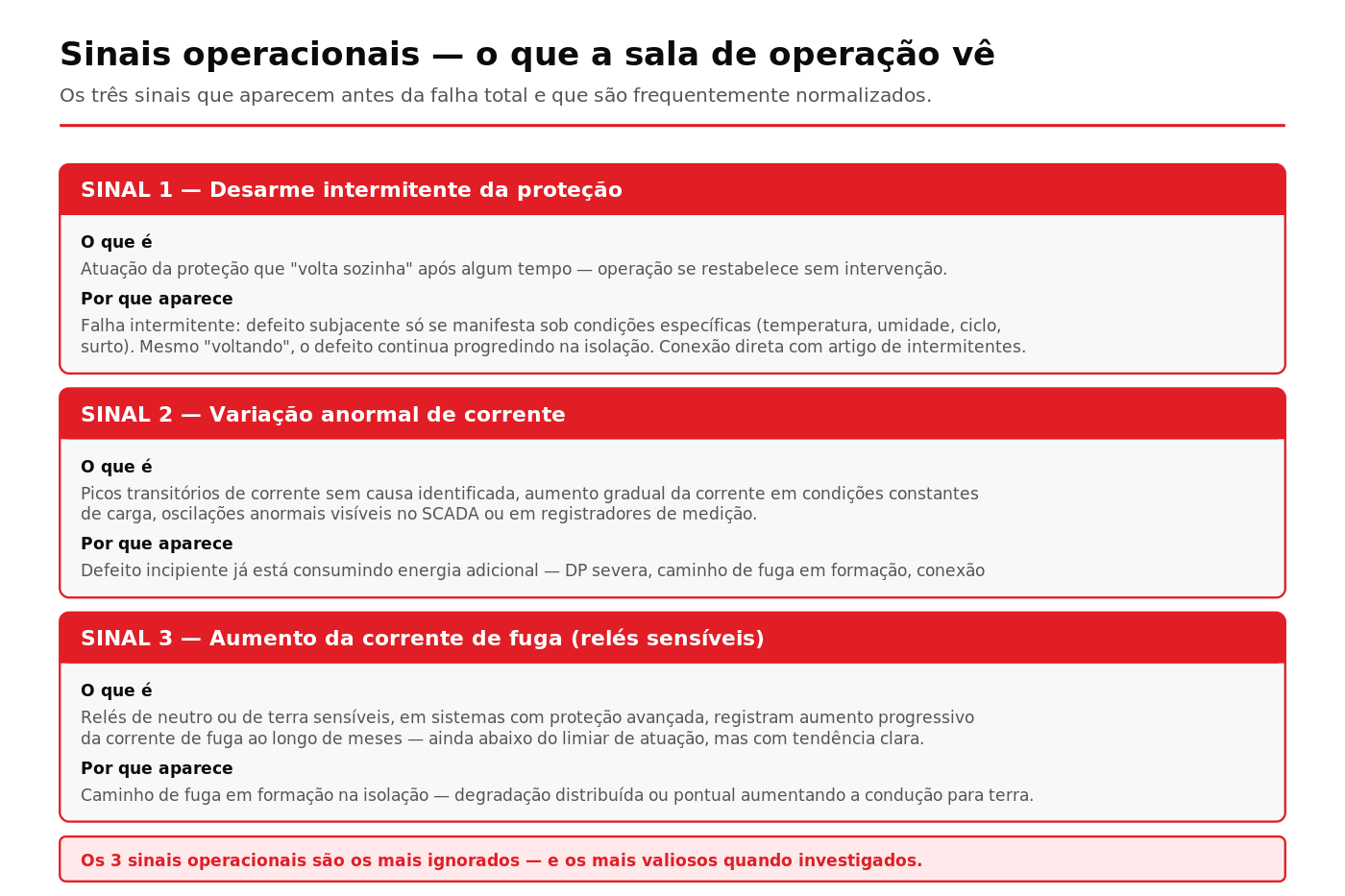

Categoria 1 — Sinais operacionais (3 sinais)

São os sinais que aparecem na sala de operação, no SCADA, em registradores de proteção. Tipicamente os primeiros a aparecer no tempo, e os mais frequentemente normalizados.

Sinal 1 — Desarme intermitente da proteção

Atuação da proteção que “volta sozinha” depois de algum tempo. O operador tenta religar, o cabo opera normalmente, a operação se restabelece — e a vida segue. Frequentemente classificado como “evento isolado” ou “pico transitório”, e arquivado sem investigação.

É o mais perigoso dos sinais operacionais porque parece “resolvido sozinho”. Na realidade, como detalhamos no artigo sobre falhas intermitentes, o defeito subjacente está se manifestando sob condições específicas (temperatura, umidade, ciclo, surto), e continua progredindo entre os eventos.

Probabilidade de falha total nos próximos 6 meses se ignorado: Alta. Ação recomendada: investigação técnica com VLF + Decay em até 30 dias.

Sinal 2 — Variação anormal de corrente no SCADA

Picos transitórios de corrente sem causa identificada, aumento gradual da corrente em condições de carga estáveis, oscilações anormais. Em sistemas com supervisão moderna (SCADA, registradores), esses dados estão disponíveis — mas exigem análise ativa para serem percebidos. Muitas organizações têm os dados mas não os analisam.

O mecanismo subjacente: defeito incipiente está consumindo energia adicional. Caminho de fuga em formação, DP severa em algum ponto, conexão se afrouxando — todos esses processos têm consumo elétrico associado, que aparece em variação anormal de corrente.

Probabilidade de falha próxima: Baixa-Média (depende da intensidade da variação). Ação recomendada: verificação SCADA detalhada, análise de causa externa, ensaio se a variação persistir.

Sinal 3 — Aumento da corrente de fuga (relés sensíveis)

Em sistemas com proteção avançada (relés digitais de neutro/terra sensíveis), a corrente de fuga é medida continuamente — mesmo abaixo do limiar de atuação. Aumento progressivo dessa corrente ao longo de meses indica caminho de fuga em formação na isolação.

É um sinal valioso mas exige instrumentação adequada (relés sensíveis com histórico de leitura). Em sistemas mais antigos com relés simples (só atuação), esse dado pode não estar disponível.

Probabilidade de falha próxima: Média (dependendo da taxa de aumento). Ação recomendada: diagnóstico VLF + Tan Delta na próxima janela operacional.

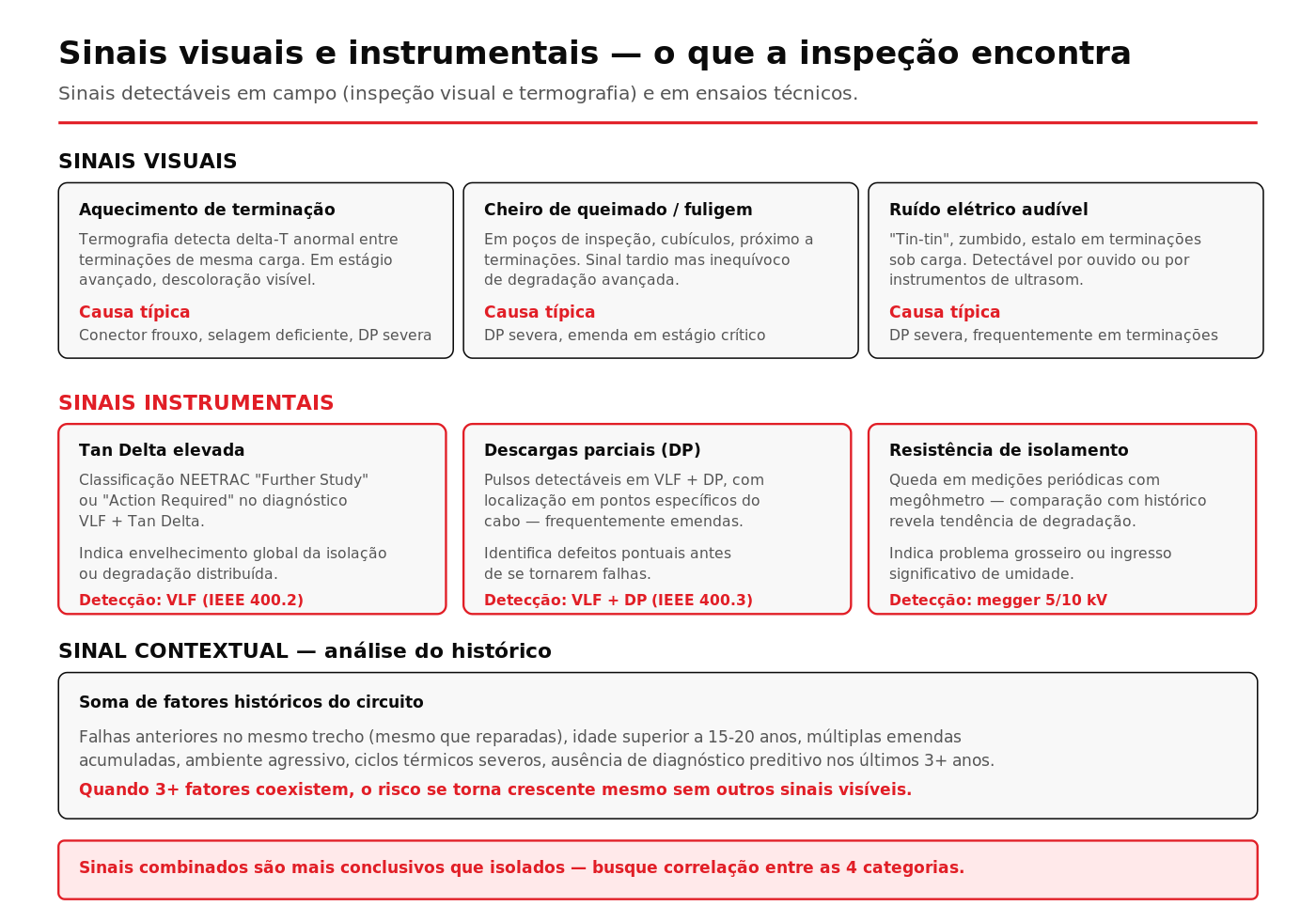

Categoria 2 — Sinais visuais (3 sinais)

Aparecem em inspeção de campo periódica: poços de inspeção, cubículos, terminações em painéis. Exigem inspeção estruturada — em organizações sem rotina de inspeção, esses sinais simplesmente não são detectados.

Sinal 4 — Aquecimento de terminação (detectável por termografia)

Câmera termográfica com sensibilidade adequada (~0,05°C) detecta delta-T anormal entre terminações de mesma carga. Em estágio avançado, descoloração visível e cheiro de queimado próximo. Causa típica: conector mal apertado (resistência de contato elevada), selagem comprometida (entrada de umidade), DP severa em estágio terminal.

Probabilidade de falha próxima: Média-Alta (dependendo da intensidade do aquecimento). Ação recomendada: inspeção técnica imediata + termografia repetida + reaperto/manutenção da terminação.

Sinal 5 — Cheiro de queimado ou fuligem

Em poços de inspeção, cubículos, próximo a terminações. Sinal tardio mas inequívoco de degradação avançada — quando há cheiro ou fuligem, o processo de ionização já está consumindo material continuamente. A falha pode ocorrer em dias ou semanas.

Probabilidade de falha próxima: Média-Alta. Ação recomendada: inspeção visual urgente + diagnóstico DP focado na região + intervenção planejada em curto prazo.

Sinal 6 — Ruído elétrico audível

“Tin-tin”, zumbido ou estalo audível em terminações sob carga. Em estágio inicial, detectável apenas por instrumentos de ultrasom; em estágio mais avançado, audível diretamente. Mecanismo: descargas parciais severas geram pulsos acústicos.

Probabilidade de falha próxima: Média-Alta. Ação recomendada: inspeção auditiva sistemática em terminações suspeitas + diagnóstico DP confirmatório.

Categoria 3 — Sinais instrumentais (3 sinais)

Aparecem em ensaios técnicos de diagnóstico: VLF, Tan Delta, DP, megger periódico. Exigem contratação ativa — não aparecem espontaneamente. São os mais conclusivos quando interpretados por operador experiente.

Sinal 7 — Tan Delta elevada (classificação NEETRAC)

No ensaio VLF + Tangente Delta, a medição classifica o cabo nas três zonas NEETRAC: “No Action Required”, “Further Study Advised”, “Action Required”. Classificação “Further Study” ou “Action Required” é sinal claro de envelhecimento da isolação ou degradação distribuída.

Vale especial atenção ao tip-up: variação da Tan Delta com o nível de tensão aplicada. Cabos com tip-up acentuado têm degradação mais avançada que cabos com Tan Delta moderada mas estável — o tip-up indica defeitos que ionizam sob tensão alta.

Probabilidade de falha próxima: Média a Alta (depende da classificação). Ação recomendada: dependendo da classificação, monitoramento mais frequente, ensaio DP complementar, ou plano de substituição programada.

Sinal 8 — Descargas parciais detectadas (localização específica)

No ensaio VLF + DP (IEEE 400.3-2006), sensores específicos detectam pulsos de DP e localizam pontos no cabo. Quando há DP detectável em ponto específico — frequentemente em emenda —, é sinal de defeito pontual evoluindo para falha.

Diferente da Tan Delta (que dá visão global), DP localiza qual emenda ou trecho está em risco. Em circuitos com múltiplas emendas, é o sinal que mais orienta intervenção planejada (refazer emenda específica em vez de substituir o cabo inteiro).

Probabilidade de falha próxima: Alta (especialmente se DP em emenda jovem). Ação recomendada: reparo planejado em 30-90 dias + validação pós-reparo.

Sinal 9 — Resistência de isolamento decaindo

Medições periódicas com megôhmetro (5 ou 10 kV) ao longo dos anos mostram tendência. Cabo íntegro tem resistência de isolamento da ordem de gigaohms (estável); cabo em degradação mostra queda progressiva — para centenas de megaohms ou menos.

É um sinal grosseiro (megger detecta apenas problemas avançados), mas tem valor por ser barato e fácil de incluir em rotina de manutenção. Comparação com histórico é o que dá informação — não o valor isolado.

Probabilidade de falha próxima: Média (depende da magnitude da queda). Ação recomendada: próximo megger + VLF se a tendência se confirmar.

Categoria 4 — Sinal contextual (1 sinal abrangente)

Não é sinal “detectado” — é análise do histórico documental do circuito.

Sinal 10 — Soma de fatores históricos

Quando vários fatores coexistem no mesmo circuito, o risco se torna crescente mesmo sem outros sinais visíveis:

Falhas anteriores no mesmo trecho (mesmo que reparadas);
Idade do cabo superior a 15-20 anos (em XLPE) ou 25-30 anos (em PILC);
Múltiplas emendas acumuladas (mais de 3-4 em trecho de poucos metros);
Ambiente agressivo (salino, químico, com vibração mecânica);
Ciclos térmicos severos (operação 24/7 próxima da ampacidade);
Ausência de diagnóstico preditivo nos últimos 3+ anos.

Quando 3 ou mais desses fatores coexistem, o cabo está em zona de risco crescente — mesmo que não haja sinais operacionais, visuais ou instrumentais ainda. A ausência de outros sinais nesse contexto não significa “tudo bem”; pode significar simplesmente que ninguém está olhando.

Ação recomendada: incluir o circuito em plano de diagnóstico preditivo prioritário, mesmo sem outros sinais. Diagnóstico inicial pode revelar quão próximo da falha o cabo realmente está.

Sinais combinados — quando o quadro fica conclusivo

Sinais isolados merecem investigação. Sinais combinados são conclusivos. Alguns padrões característicos:

Padrão A — Desarme intermitente + cabo antigo + múltiplas emendas: falha intermitente quase certamente em emenda. Decay + ARM + DP localiza com alta probabilidade.

Padrão B — Aquecimento na terminação + DP audível + Tan Delta elevada: terminação em estágio crítico de degradação. Intervenção em semanas, não meses.

Padrão C — Resistência de isolamento caindo + ambiente úmido + sheath test acusa capa danificada: ingresso de umidade ativo. Drenagem + reparo de capa + monitoramento Tan Delta.

Padrão D — Variação anormal de corrente + histórico de surtos atmosféricos + idade avançada: envelhecimento acelerado por sobretensões cumulativas. Plano de substituição programada.

Pirâmide do estado do ativo e matriz de decisão

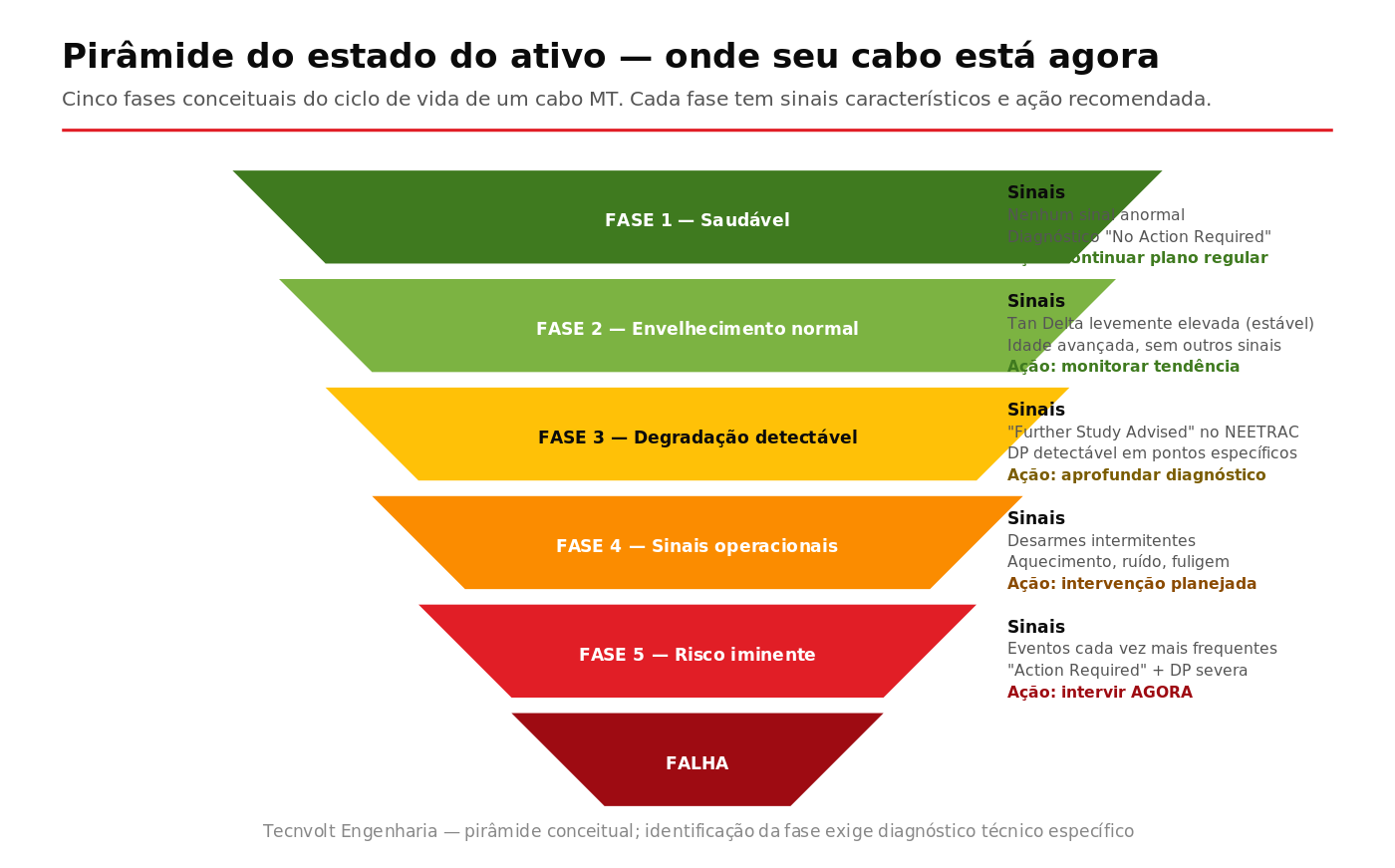

Pirâmide do estado do ativo — onde seu cabo está agora

Como interpretar a soma dos sinais? A pirâmide abaixo organiza conceitualmente as cinco fases do ciclo de vida de um cabo MT, com sinais característicos e ação recomendada em cada fase.

Fase 1 — Saudável

Sem sinais anormais. Diagnóstico VLF + Tan Delta retorna “No Action Required”. Ação: continuar plano regular (diagnóstico no intervalo padrão, inspeção visual nas janelas programadas).

Fase 2 — Envelhecimento normal

Tan Delta levemente elevada mas estável. Idade avançada mas sem outros sinais. Esta é a fase em que a maioria dos cabos em boa operação se encontra após 10-15 anos. Ação: monitorar tendência — comparação ao longo de medições sucessivas é o que importa.

Fase 3 — Degradação detectável

Classificação NEETRAC “Further Study Advised”. DP detectável em pontos específicos. Pode coexistir com sinal contextual (idade + emendas). É o ponto de virada: ainda há tempo para planejar intervenção, mas a janela está se fechando. Ação: aprofundar diagnóstico — VLF + Tan Delta + DP completo.

Fase 4 — Sinais operacionais aparecendo

Desarmes intermitentes, aquecimento detectado, ruído ou fuligem em terminações. Cabo está em deterioração ativa. A falha total é provável dentro de meses. Ação: intervenção planejada — reparo de emendas suspeitas ou substituição de trecho, com validação pós-reparo VLF + DP.

Fase 5 — Risco iminente

Eventos cada vez mais frequentes, classificação “Action Required” no diagnóstico, DP severa, sintomas operacionais convergentes. Falha total em dias a poucas semanas. Ação: intervir agora — não há janela para planejamento longo.

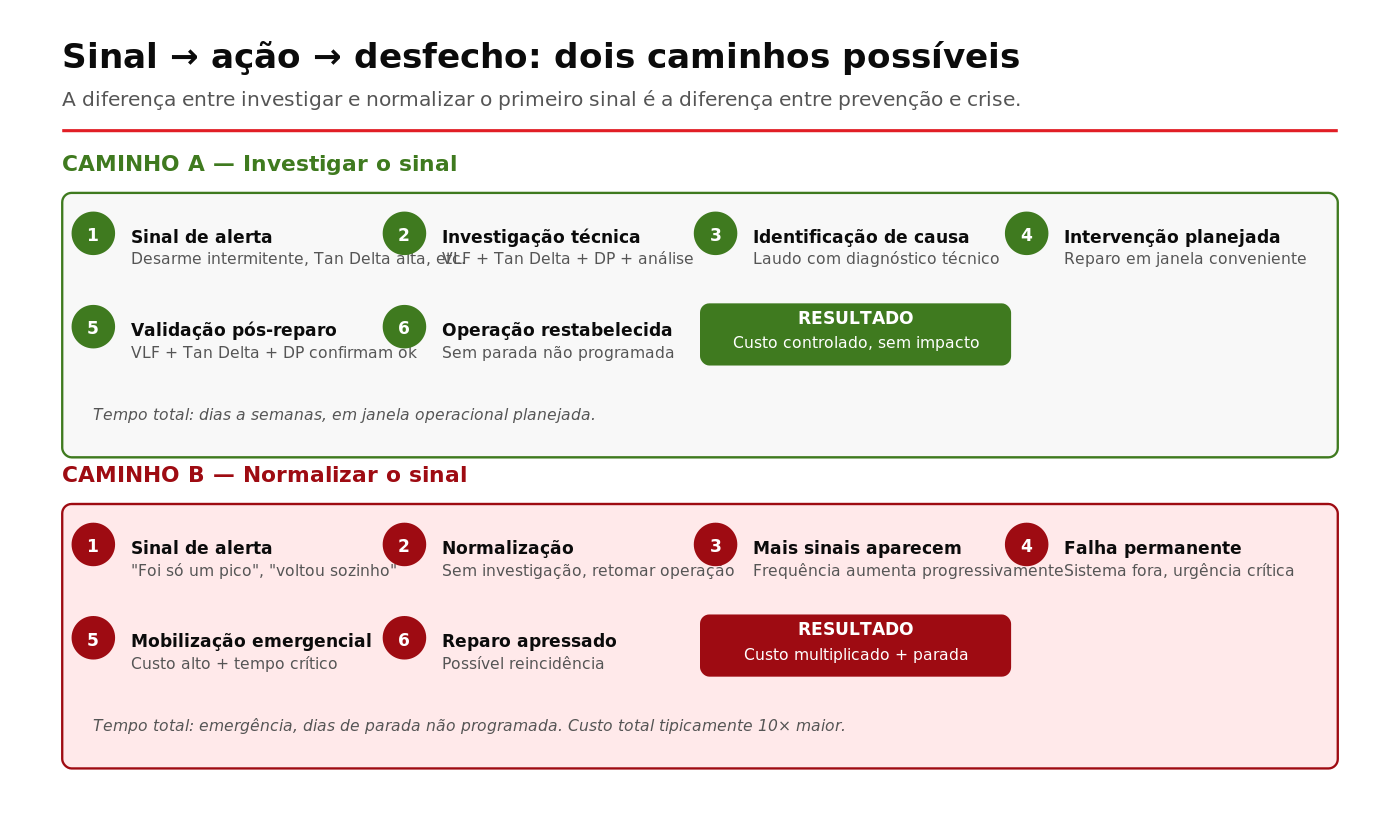

Sinal × ação × desfecho — dois caminhos possíveis

O comportamento organizacional diante do primeiro sinal define o desfecho. A figura abaixo compara os dois caminhos típicos.

Caminho A — Investigar: sinal → investigação técnica → identificação de causa → intervenção planejada → validação pós-reparo → operação restabelecida. Tempo total: dias a semanas, em janela operacional planejada. Custo controlado, sem impacto na produção.

Caminho B — Normalizar: sinal → “foi um pico” → mais sinais aparecem (cada vez mais frequentes) → falha permanente → mobilização emergencial → reparo apressado, possível reincidência. Tempo total: dias de parada não programada. Custo total tipicamente 10× maior.

A diferença não é técnica — é organizacional. Equipes que tratam o primeiro sinal como dado a ser investigado têm custos de manutenção significativamente menores que equipes que normalizam até a falha. A literatura técnica de gestão de ativos (CIGRÉ, EPRI, NEETRAC) é consistente nesse ponto.

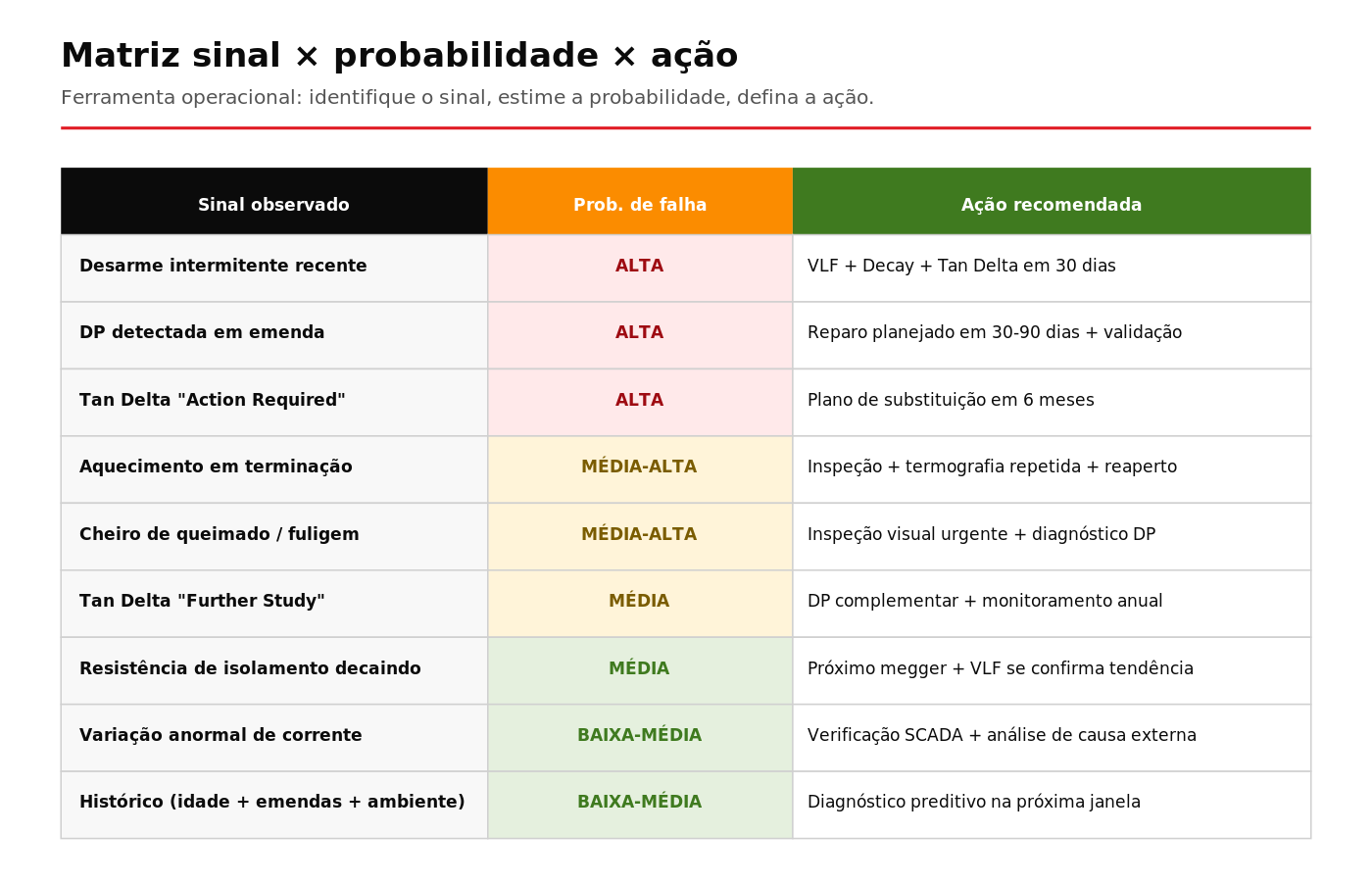

Matriz operacional — sinal × probabilidade × ação

Para uso prático em sala de operação ou em reunião de manutenção, a matriz abaixo consolida as recomendações por sinal específico.

A matriz é ferramenta de trabalho: identifique o sinal observado, leia a probabilidade estimada de falha próxima e a ação recomendada. Sinais com probabilidade ALTA (vermelhos) exigem investigação em dias; sinais com probabilidade MÉDIA-ALTA (laranja) em semanas; sinais com probabilidade MÉDIA (amarela) na próxima janela; sinais com probabilidade BAIXA-MÉDIA (verde) em diagnóstico programado.

Importante: a matriz dá orientação geral; a decisão técnica final em casos específicos exige análise por profissional qualificado, considerando contexto operacional, histórico e criticidade do ativo.

Como estruturar um sistema de monitoramento

Para organizações com múltiplos circuitos MT críticos, vale estruturar um sistema integrado de monitoramento dos 10 sinais. Componentes recomendados:

Registro estruturado de todos os eventos de proteção em cada circuito — não apenas falhas, mas também desarmes que “voltaram sozinhos”. Cada evento é dado.
Análise periódica de tendências SCADA — corrente, fator de potência, fuga em relés sensíveis. Comparação com baseline.
Rotina formal de inspeção visual — termografia em cubículos sob carga (anual), inspeção de poços de inspeção (semestral), inspeção auditiva em terminações suspeitas.
Plano de diagnóstico preditivo — VLF + Tan Delta + DP em circuitos críticos com periodicidade definida (2-5 anos conforme criticidade).
Histórico documental consolidado — ficha por circuito com idade, emendas conhecidas, ensaios anteriores, eventos registrados.
Reuniões periódicas de revisão — engenharia + operação + manutenção avaliam o quadro consolidado e decidem prioridades.

Diferenciais Tecnvolt para detecção e investigação de sinais

Diagnóstico VLF + Tan Delta + DP integrado — captura sinais instrumentais simultaneamente.
Termografia complementar — captura sinais visuais sob carga.
Análise de histórico de eventos — correlação técnica com sinais contextuais.
Laudo com interpretação técnica — não apenas números, mas classificação NEETRAC, probabilidade e recomendação de ação.
Plano de manutenção preditiva customizado — para clientes com contrato anual.
Reuniões periódicas de revisão — integração com equipe interna do cliente.
Mobilização ágil para investigação — 4h emergência em RM Recife; 24-48h Nordeste.
Engenheiro responsável CREA-PE — ART em todo serviço.
Suporte pós-laudo — discussão técnica e integração com plano O&M do cliente.
Histórico técnico consolidado — em contratos anuais, base evolutiva por circuito.

Identificou sinais? Investigue antes da parada total

Sinais predominantes por setor

Indústria pesada

Sinais operacionais (desarme intermitente, variação anormal de corrente) e contextuais (idade + emendas) predominam. Cabos antigos com múltiplas emendas em sistemas com ciclos térmicos severos geram intermitências sazonais. Recomendação: registro estruturado de todos os eventos de proteção, diagnóstico VLF + DP a cada 2-3 anos.

Usinas solares fotovoltaicas

Sinais visuais (aquecimento em terminações) e instrumentais (DP em emendas) predominam. Cabos relativamente novos mas com emendas em campo aberto. Recomendação: comissionamento criterioso com VLF + DP no ato da entrega; termografia anual em SE elevadora.

Concessionárias de distribuição

Sinais operacionais predominam (alto volume de eventos diários). Religamento automático típico dificulta detecção de intermitências verdadeiras. Recomendação: análise estatística do histórico de proteção para identificar alimentadores com padrão crônico.

Hospitais e data centers

Qualquer sinal é tratado como prioridade absoluta. Diagnóstico instrumental periódico (anual ou bianual) com VLF + Tan Delta + DP. Recomendação: contrato anual com cláusula de investigação imediata de qualquer evento.

Portos, terminais e operações 24/7

Sinais sazonais (umidade salina) e contextuais (ambiente agressivo) predominam. Recomendação: sheath test frequente + diagnóstico VLF anual.

Construtoras e obras novas

Em comissionamento, busca-se ausência de DP no ato da entrega (sinal instrumental “zerado”). Recomendação: VLF + DP no ato da entrega de obra — sinal claro de aceitação técnica.

Sua próxima decisão

Se você identificou um ou mais sinais de alerta em circuitos MT subterrâneos: não normalize. Contato técnico-comercial pelo WhatsApp ou formulário com descrição dos sinais observados (categoria, frequência, contexto), classe de tensão do circuito e idade da instalação. A engenharia da Tecnvolt responde em até 1 dia útil com proposta de investigação.

Para organizações que querem estruturar sistema preditivo integrado: contrato anual com plano customizado de monitoramento dos 10 sinais. Em emergência industrial em RM Recife, mobilização em 4 horas.

Perguntas frequentes (FAQ expandida)

1. Quanto tempo, em média, entre o primeiro sinal e a falha total? Varia muito conforme o sinal específico e o regime operacional. Em geral: sinais operacionais isolados → meses; sinais visuais (aquecimento, fuligem) → semanas a poucos meses; sinais instrumentais combinados (Tan Delta alta + DP) → semanas. Sinais contextuais isoladamente → anos. A combinação acelera o cronograma.

2. O que fazer no primeiro desarme intermitente? Tratar como evento real. Documentar (horário, condição operacional, atuação da proteção, condições ambientais). Desabilitar religamento automático no circuito específico. Acionar investigação técnica em até 30 dias. Não tentar religamentos sucessivos.

3. Termografia detecta todos os tipos de defeito em terminação? Não. Termografia detecta defeitos com componente térmica significativa (conector frouxo, DP severa, degradação avançada). Defeitos puramente dielétricos em estágio inicial (cavidade isolada, semicondutora interrompida sem aquecimento) exigem ensaio DP.

4. Vale a pena monitorar megger periodicamente em todos os circuitos? Em circuitos não-críticos com megger anual ou bienal: sim, é monitoramento barato e dá informação. Em circuitos críticos, megger sozinho é insuficiente — complementar com VLF + Tan Delta para detecção mais precoce.

5. Como interpretar Tan Delta “Further Study Advised”? Significa que a isolação está em fase inicial de degradação, mas ainda não em estado crítico. Ações típicas: ensaios complementares (VLF + DP para localizar pontos); monitoramento mais frequente (próximo ensaio em 1-2 anos em vez de 3-5); investigação de causa raiz se possível.

6. DP detectada em emenda significa que devo refazer a emenda imediatamente? Não imediatamente, mas em prazo definido. Depende da magnitude da DP (intensidade dos pulsos, frequência), da criticidade do circuito e do histórico. Em circuitos críticos com DP significativa: planejar reparo em 30-90 dias. Em circuitos menos críticos: monitorar evolução e planejar.

7. Variação anormal de corrente sempre indica problema no cabo? Não. Variação pode ter origem em: cargas conectadas (motor com problema), instrumentação de medição (sensor descalibrado), oscilação da fonte (concessionária), ou — se descartadas essas causas — degradação do cabo. Análise sistemática elimina hipóteses externas antes de concluir problema no cabo.

8. Como detectar sinais em cabos sem instrumentação SCADA moderna? Inspeção visual periódica + termografia anual + diagnóstico VLF programado. Mesmo sem SCADA avançado, a rotina de inspeção captura sinais visuais e instrumentais com efetividade significativa.

9. Em quanto tempo um cabo “Action Required” no NEETRAC falha? Estatisticamente, semanas a poucos meses se nada for feito. Mas há variação significativa caso a caso. A classificação “Action Required” é sinal claro de intervenção planejada urgente.

10. Sinais contextuais isolados merecem ação? Sim. Quando o histórico mostra 3+ fatores de risco coexistentes (idade, emendas, ambiente, ciclos), a probabilidade de falha próxima é significativa mesmo sem outros sinais visíveis. Diagnóstico preditivo é a ação recomendada para “abrir a caixa” e ver o estado real.

11. Como integrar os 10 sinais no plano de manutenção? Cada categoria tem fonte de informação diferente — integrar exige: (a) responsáveis definidos por categoria, (b) periodicidade definida para cada tipo de monitoramento, (c) fórum único de revisão (reunião mensal ou trimestral com engenharia + operação + manutenção), (d) critérios pré-acordados de escalação (qual sinal aciona qual ação).

12. Vale a pena treinar operadores para identificar sinais? Sim — em organizações com operação 24/7, os operadores são os primeiros a ver sinais operacionais. Treinamento básico sobre o que registrar, como reportar e por que não normalizar tem alto retorno organizacional.

13. Posso ter cabo em fase 5 sem ter percebido sinais antes? Tecnicamente possível em algumas situações (defeito que evoluiu rapidamente, dano mecânico externo súbito, surto catastrófico), mas raro em cabos com operação rotineira. Tipicamente, o cabo chega à fase 5 após meses ou anos de sinais ignorados — não detectados ou normalizados.

14. Quanto custa um diagnóstico para investigar sinais detectados? Varia por classe, comprimento, escopo. Em RM Recife, em cabo 15 kV típico, VLF + Tan Delta + DP fica na faixa de poucos milhares de reais. Sempre fração do custo de uma única falha.

15. A Tecnvolt elabora plano de monitoramento integrado dos 10 sinais? Sim — para clientes com contrato anual, a Tecnvolt customiza plano que integra registro de eventos, inspeção visual, termografia, diagnóstico VLF/Tan Delta/DP e análise de histórico em fluxo único de informação. Resultado: visão consolidada do estado de todos os circuitos críticos, com decisões orientadas a dados.
