A temperatura é o principal fator de envelhecimento do sistema isolante de um transformador. Cada grau a mais acelera a degradação da celulose, e o sistema de refrigeração é o que mantém essa temperatura sob controle. Um sistema de refrigeração negligenciado — radiadores sujos, ventiladores parados, bomba com defeito — eleva silenciosamente a temperatura do enrolamento e do óleo, consumindo vida útil do ativo sem que nada ‘quebre’ de forma óbvia. Por isso, a manutenção da refrigeração tem impacto direto e mensurável na longevidade do transformador.

Neste artigo explico os modos de refrigeração padronizados (ONAN, ONAF, OFAF, ODAF e similares), como cada um funciona, o que deve ser inspecionado e mantido em radiadores, ventiladores, bombas e controles, e por que a relação entre temperatura e vida útil torna a refrigeração um item de manutenção estratégico, não acessório.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 13–17 min

Quero avaliar a refrigeração do meu transformador

1. Como o transformador se refrigera

As perdas no núcleo e nos enrolamentos se transformam em calor. Esse calor é transferido ao óleo, que circula (por convecção natural ou forçada) levando-o aos radiadores ou trocadores, onde é dissipado para o ar (ou água) externo. O óleo cumpre, assim, papel duplo: isola e refrigera. A eficiência dessa cadeia define a temperatura de operação dos pontos mais quentes do enrolamento — o famoso hot spot, que é o que realmente importa para o envelhecimento.

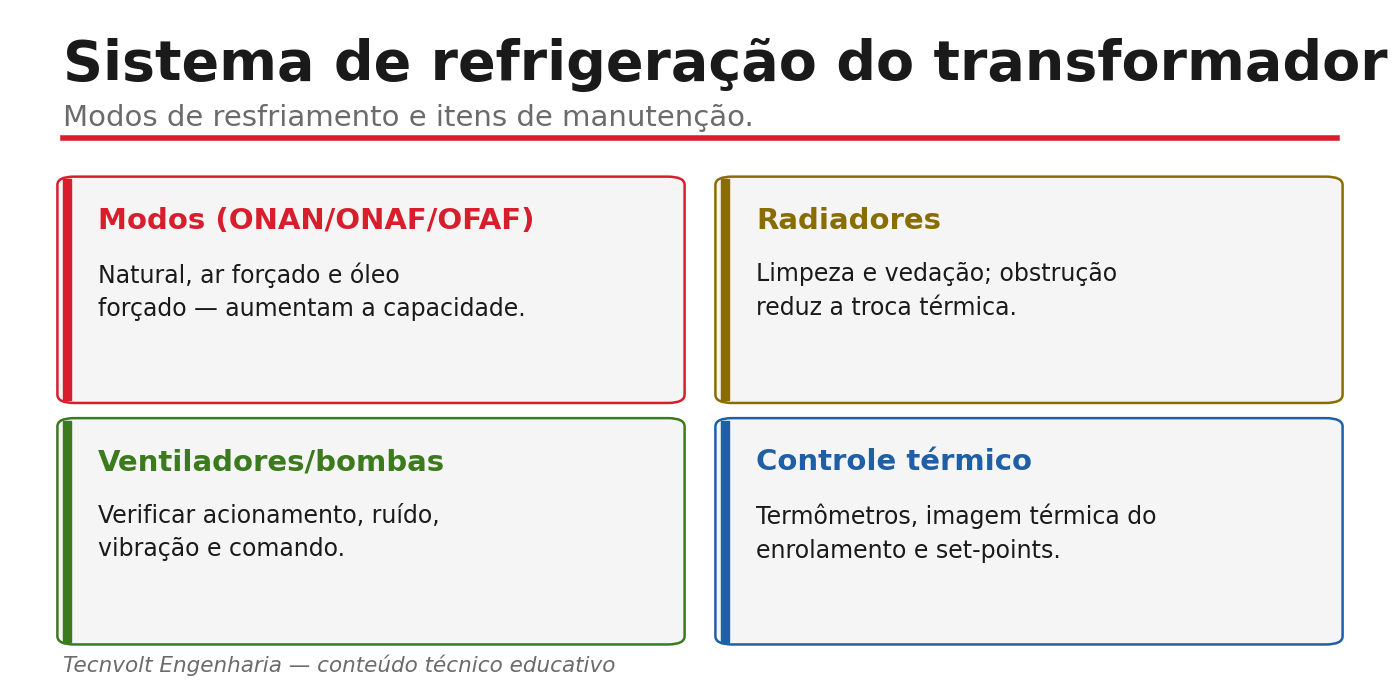

2. A codificação dos modos

A norma codifica os modos de refrigeração com quatro letras. A primeira indica o meio refrigerante interno (O para óleo mineral); a segunda, o tipo de circulação interna (N natural, F forçada por bomba, D dirigida para dentro dos enrolamentos); a terceira, o meio externo (A ar, W água); a quarta, a circulação externa (N natural, F forçada por ventilador/bomba).

• ONAN: óleo com circulação natural, ar com circulação natural. Totalmente passivo, silencioso, sem partes móveis — mas com menor capacidade.
• ONAF: acrescenta ventiladores no ar, aumentando a dissipação quando a carga sobe. Muito comum, com estágios acionados por temperatura.
• OFAF: acrescenta bombas que forçam a circulação do óleo, além dos ventiladores. Maior capacidade.
• ODAF: circulação de óleo dirigida para dentro dos enrolamentos, maximizando a remoção de calor do hot spot. Usado em grandes unidades.

Muitos transformadores são multiestágio (por exemplo, ONAN/ONAF/ONAF), aumentando a capacidade nominal conforme a refrigeração entra em ação.

3. O que manter

• Radiadores: limpeza externa (poeira, folhas, ninhos obstruem a troca de calor), verificação de vazamentos e de válvulas de bloqueio abertas.
• Ventiladores: teste de funcionamento de todos os estágios, verificação de motores, rolamentos, sentido de rotação e ruído.
• Bombas de óleo: verificação de funcionamento, vazamentos, ruído e desgaste; bombas com rolamento desgastado podem gerar partículas no óleo.
• Controles e termômetros: aferição dos indicadores de temperatura do óleo e do enrolamento, verificação dos contatos de acionamento automático dos estágios e dos alarmes.

4. Temperatura e vida útil

A relação entre temperatura e vida do isolamento é aproximadamente exponencial — uma regra prática amplamente usada indica que a vida do papel cai cerca de pela metade a cada incremento da ordem de 6 a 8 °C no hot spot. Isso significa que um transformador operando alguns graus acima do projetado, por refrigeração deficiente, pode ter sua vida útil reduzida drasticamente ao longo dos anos. Manter a refrigeração não é estética: é preservação direta do ativo.

Pedir inspeção do sistema de refrigeração

Como a Tecnvolt Engenharia executa essa manutenção

A Tecnvolt Engenharia inspeciona o sistema de refrigeração de forma integrada ao programa de manutenção: limpeza e verificação de radiadores, teste funcional de todos os estágios de ventiladores e bombas, aferição de termômetros do óleo e do enrolamento, e checagem dos acionamentos automáticos e alarmes. Relacionamos o desempenho térmico ao carregamento e à expectativa de vida útil, entregando recomendações que preservam o ativo. Atendemos a região Nordeste.
