O ensaio VLF fornece a tensão; a Tangente Delta traduz a condição da isolação em números. O diagnóstico combinado VLF + Tan Delta mede as perdas dielétricas de um cabo de média tensão e, sobretudo, como elas variam com a tensão (tip-up), revelando envelhecimento, umidade e water trees. Este artigo trata da física do ângulo de perdas e dos critérios de avaliação.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

1. O que a Tangente Delta mede

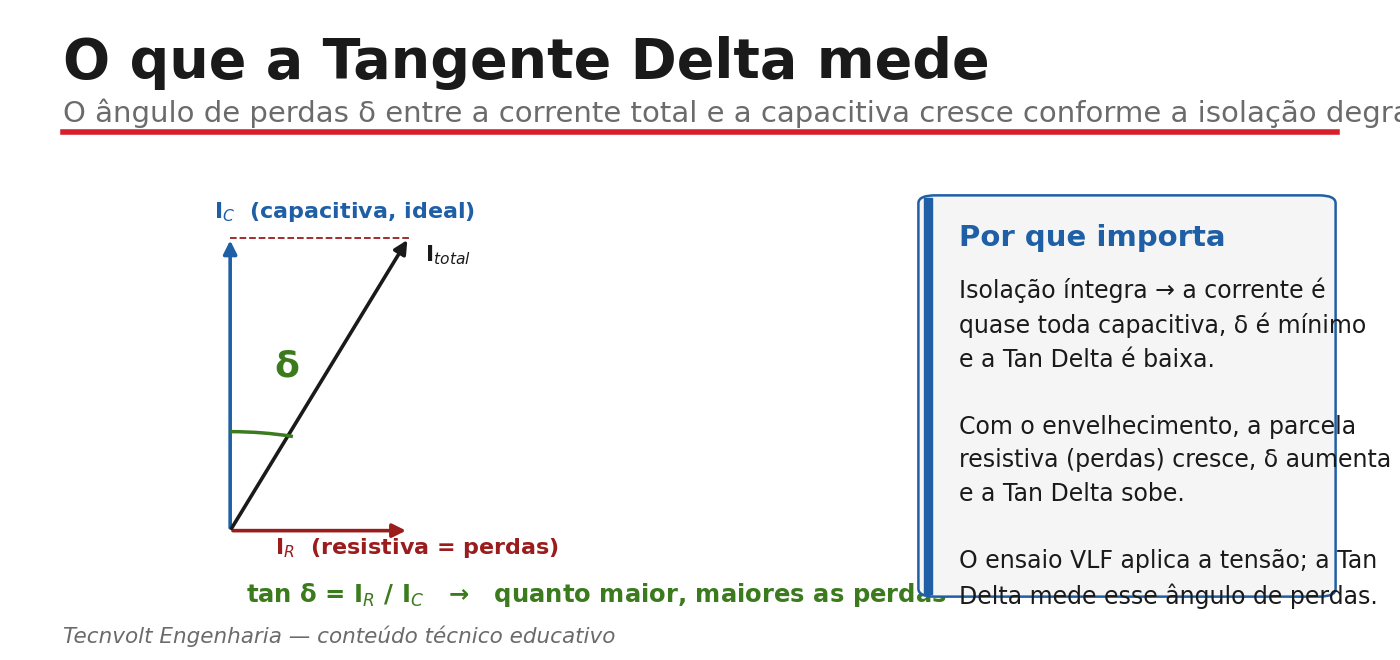

Uma isolação ideal se comportaria como um capacitor perfeito: a corrente seria puramente capacitiva, adiantada 90° em relação à tensão. Na isolação real, há uma componente resistiva (I_R), associada às perdas dielétricas. O ângulo de perdas δ é o complemento do ângulo de fase, e a Tangente Delta (também chamada fator de dissipação) é:

Quanto maior a tan δ, maiores as perdas e mais degradada tende a estar a isolação. Em cabo íntegro, a corrente é quase toda capacitiva e δ é mínimo; com o envelhecimento (oxidação, umidade, water trees, contaminação), a parcela resistiva cresce e a tan δ sobe.

2. Por que medir em níveis crescentes (tip-up)

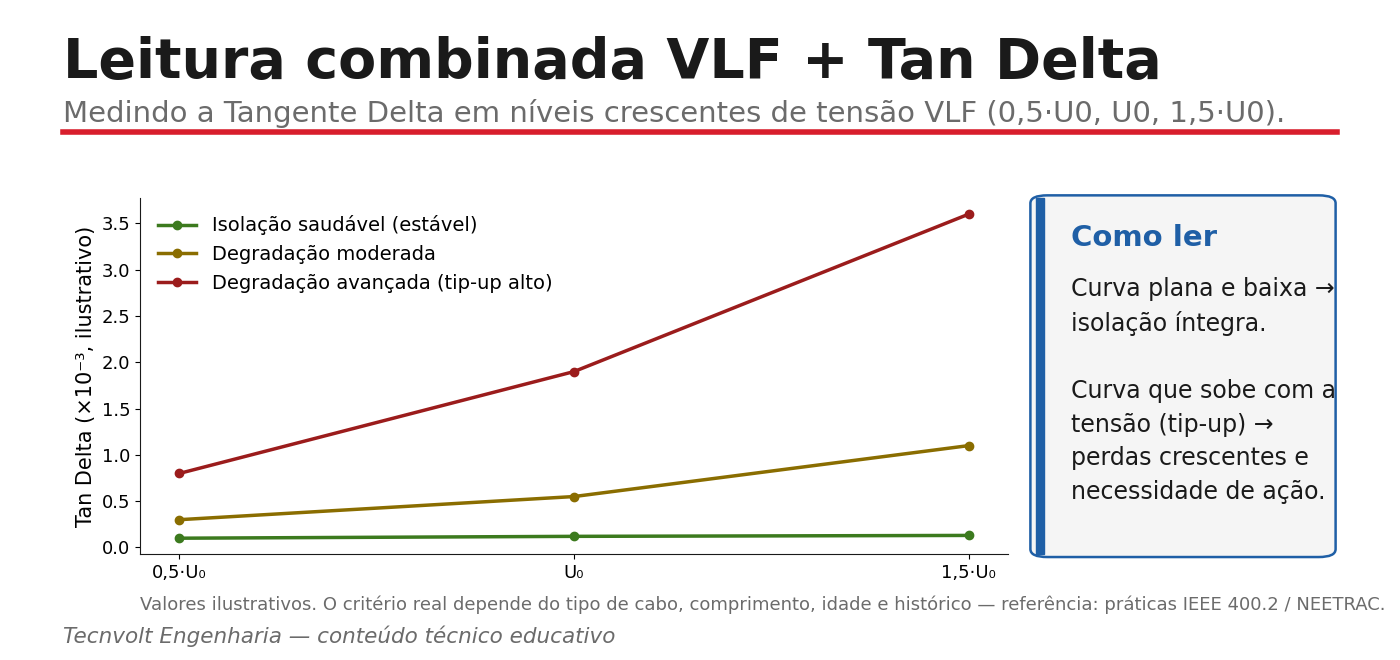

Uma leitura única de tan δ já informa, mas o poder do método aparece ao medir em níveis crescentes de tensão VLF — tipicamente 0,5·U₀, U₀ e 1,5·U₀. Compara-se então a variação da tan δ com a tensão. Em isolação íntegra, a curva é baixa e estável; em isolação degradada, a tan δ sobe com a tensão — fenômeno chamado tip-up (Δtan δ) —, forte indicador de water trees e ingresso de umidade.

A estabilidade da medição (desvio-padrão das leituras em cada nível) também é diagnóstica: leituras dispersas acompanham isolação comprometida. Assim, três parâmetros são avaliados em conjunto: o valor de tan δ, o tip-up e a estabilidade.

3. Por que a senoidal a 0,1 Hz

A medição de tan δ exige uma onda senoidal bem comportada, pois separa as componentes capacitiva e resistiva da corrente. Por isso o diagnóstico de Tangente Delta usa a forma de onda senoidal do VLF, e não a cosseno-retangular (mais voltada à suportabilidade). É a senoidal que viabiliza a leitura precisa do fator de dissipação.

4. O que o ensaio combinado revela

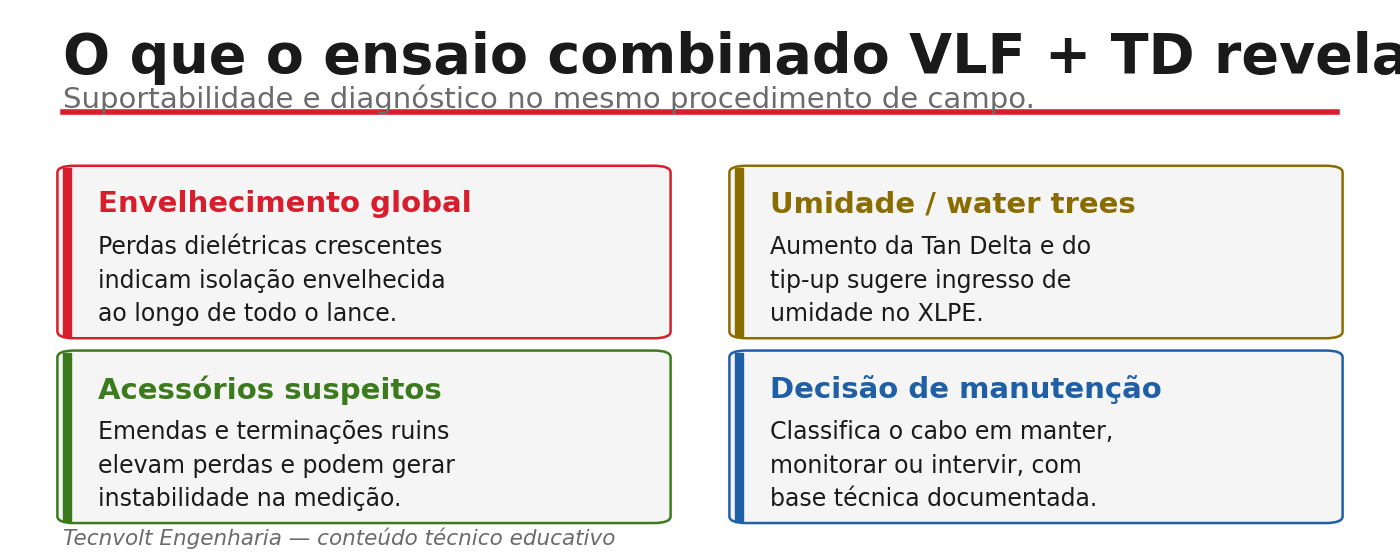

O envelhecimento global (perdas crescentes ao longo do lance), indícios de umidade e water trees (tan δ e tip-up elevados), acessórios suspeitos (emendas/terminações que elevam perdas e instabilidade) e o subsídio para a decisão de manutenção (manter, monitorar ou intervir). A medição segue a IEEE 400.2; a interpretação é de engenharia.

5. Como a Tecnvolt conduz o diagnóstico

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, executa o VLF com medição de Tangente Delta em níveis crescentes de tensão, avalia valor, tip-up e estabilidade, interpreta à luz do tipo de cabo e do histórico (referências NEETRAC/IEEE 400.2) e entrega laudo com classificação e recomendação.

Perguntas frequentes

O que é tan δ?

É o fator de dissipação: a razão entre a corrente resistiva (perdas) e a capacitiva. Quanto maior, maiores as perdas dielétricas e mais degradada a isolação.

O que é tip-up?

É o aumento da tan δ quando a tensão de ensaio cresce (por exemplo, de 0,5·U0 para 1,5·U0). Tip-up significativo indica degradação, como water trees.

Existe valor que reprova o cabo?

Há faixas de referência (NEETRAC/IEEE 400.2), mas dependem do tipo de cabo, comprimento, idade e histórico. A conclusão considera valor, tip-up, estabilidade e tendência.

Por que senoidal e não cosseno-retangular?

Porque a separação das componentes capacitiva e resistiva exige onda senoidal bem comportada — base da medição precisa de tan δ.
