Nem todo SPDA precisa ser construído ‘do zero’ com captores e cabos aparentes. A própria estrutura — coberturas metálicas, pilares de aço, armaduras de concreto, fundações — pode cumprir funções de captação, descida e até aterramento. São os chamados componentes naturais. Bem aproveitados, reduzem custo, melhoram a estética e, muitas vezes, oferecem um SPDA mais robusto e melhor distribuído. Mal avaliados, criam uma falsa sensação de proteção.
Neste artigo apresento quais elementos da estrutura podem ser usados como componentes naturais do SPDA e, sobretudo, os requisitos que eles precisam atender — continuidade, seção e durabilidade — para serem aceitos pela NBR 5419-3.
Resumo técnico
Componentes naturais são partes condutoras da estrutura que cumprem funções do SPDA: coberturas metálicas (captação), armaduras de concreto e pilares de aço (descida) e armaduras de fundação (aterramento). Para serem aceitos, devem ter continuidade elétrica permanente, seção/espessura iguais ou superiores às exigidas e durabilidade frente à corrosão e à fusão. O uso correto reduz custo e melhora a distribuição da corrente; o uso indevido cria proteção aparente.Quero avaliar o uso de componentes naturais no meu SPDA

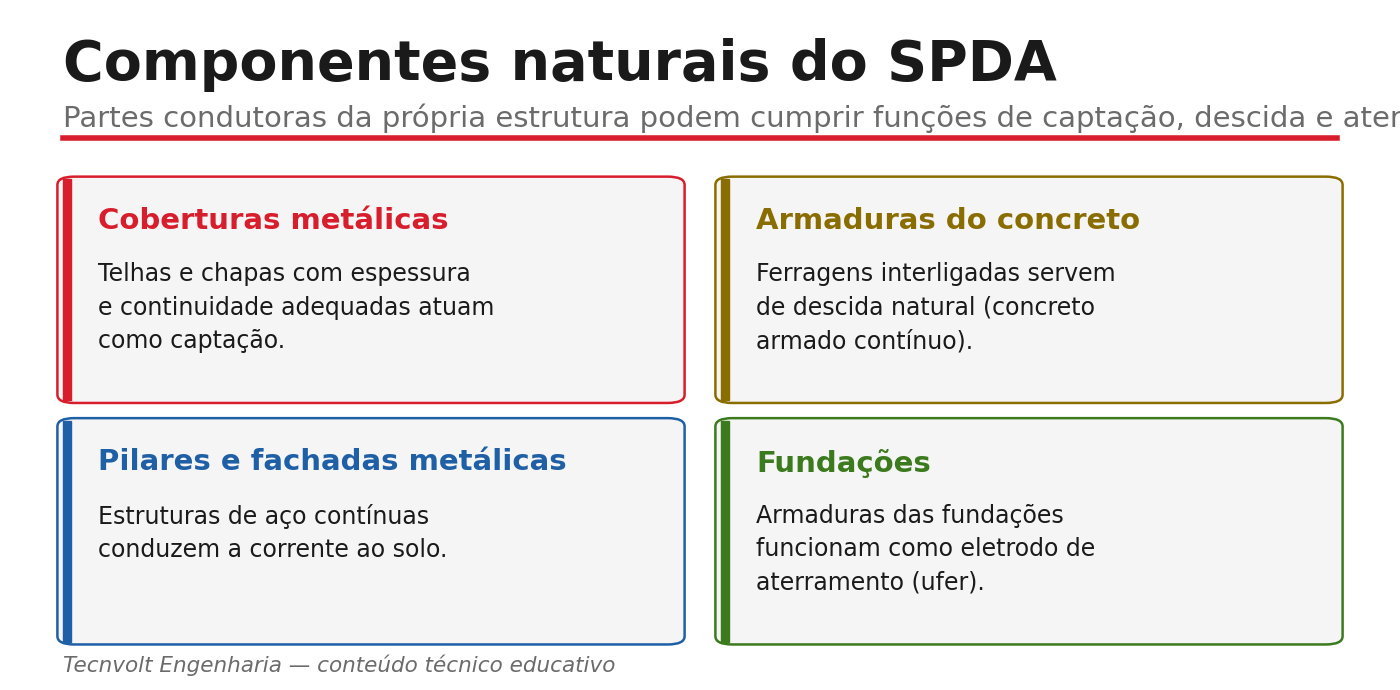

1. O que pode ser usado
Captação natural: coberturas e telhas metálicas com espessura adequada (que suporte a fusão no ponto de incidência) podem dispensar captores dedicados, desde que contínuas e aterradas.
Descidas naturais: pilares metálicos e, principalmente, as armaduras de aço do concreto armado, quando contínuas, conduzem a corrente ao solo. Em edifícios de concreto, aproveitar a ferragem como descida é prática consagrada e eficiente.
Aterramento natural: as armaduras das fundações (sapatas, blocos, estacas) em contato com o solo formam um excelente eletrodo de aterramento — o chamado aterramento de fundação, que tende a ter baixa impedância e grande área de contato.

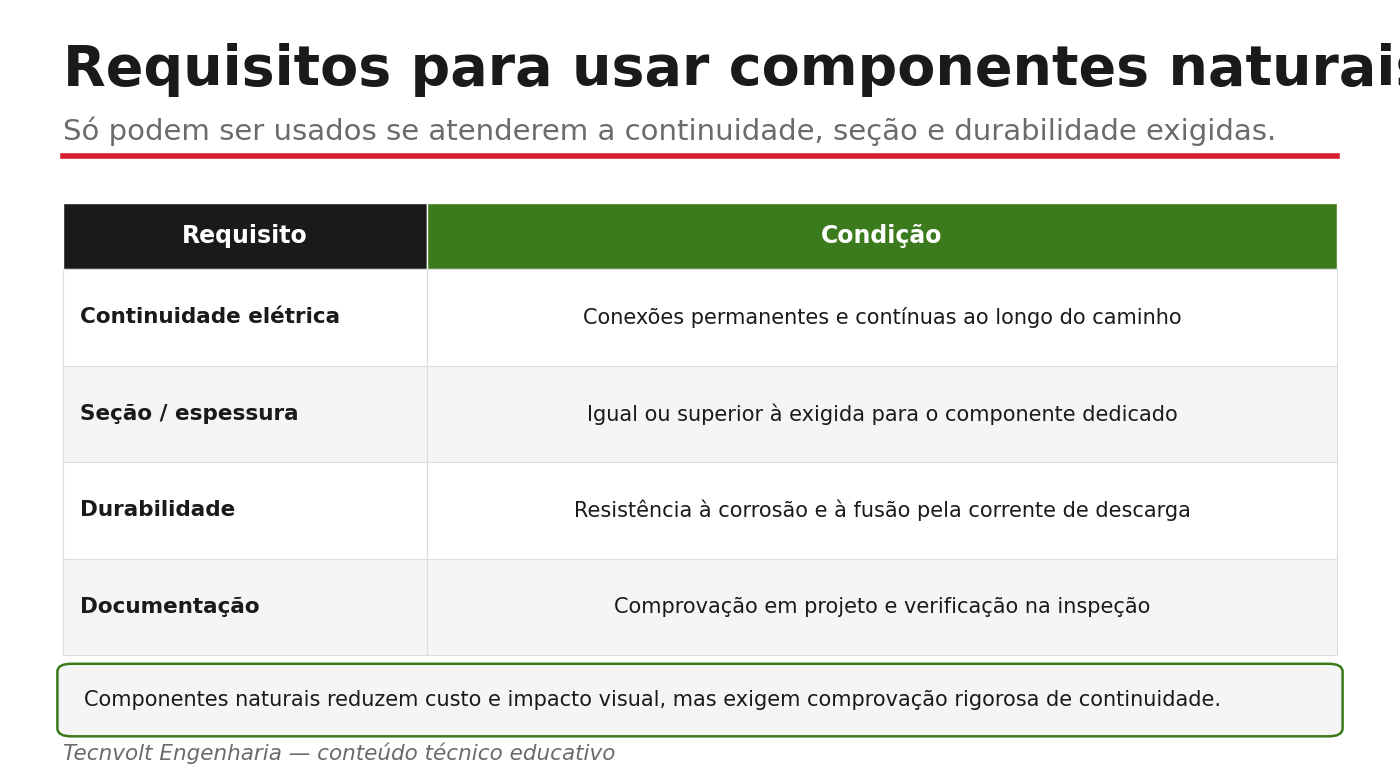

2. Os requisitos a cumprir
O ponto decisivo é a continuidade elétrica. Uma armadura só serve como descida se as barras estiverem efetivamente interligadas (amarração ou solda) de forma contínua, do topo à fundação. Concreto com ferragem isolada, juntas de dilatação sem ponte ou emendas não condutoras quebram o caminho. A seção/espessura deve igualar ou superar a exigida para o componente dedicado equivalente, e o material deve ter durabilidade frente à corrosão e à fusão pela corrente de descarga.
Tudo isso precisa ser documentado em projeto e verificado em campo. Componentes naturais não são uma forma de ‘economizar’ pulando verificações — pelo contrário, exigem comprovação rigorosa.
3. Vantagens e cuidados
Quando viáveis, os componentes naturais distribuem a corrente por muitos caminhos (toda a ferragem), reduzindo a sobretensão e a distância de separação, além de eliminarem cabos aparentes. O cuidado está na fase de obra: a continuidade das armaduras precisa ser planejada e garantida durante a construção, com pontos de conexão previstos para captação, descidas e aterramento. Em estruturas existentes, é preciso verificar se a continuidade realmente existe antes de contar com ela.
Boa prática
Em obras novas, planeje desde o projeto estrutural o uso das armaduras como descidas e da fundação como aterramento, prevendo conexões e garantindo a continuidade durante a concretagem. Em estruturas existentes, verifique a continuidade por medição antes de adotar componentes naturais — não presuma.
Aviso técnico
Contar com componentes naturais sem comprovar a continuidade é um dos erros mais perigosos: cria proteção apenas no papel. Concreto protendido, juntas e armaduras descontínuas exigem atenção especial. A aceitação segue os critérios da NBR 5419-3.
Pedir verificação de componentes naturais do SPDA
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia avalia o uso de componentes naturais no SPDA: em obras novas, integra o projeto do SPDA ao estrutural, prevendo conexões e continuidade; em estruturas existentes, verifica por medição a continuidade das armaduras e estruturas antes de adotá-las. Documentamos a aceitação conforme a NBR 5419-3. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre componentes naturais de SPDA
Perguntas frequentes
O que são componentes naturais do SPDA?
São partes condutoras da própria estrutura que cumprem funções do SPDA: coberturas metálicas como captação, pilares de aço e armaduras de concreto como descidas, e armaduras de fundação como aterramento — desde que atendam aos requisitos da norma.
A armadura do concreto pode ser usada como descida?
Sim, se as barras forem contínuas e interligadas (amarração ou solda) do topo à fundação. A continuidade elétrica é o requisito decisivo; armaduras isoladas ou descontínuas não servem como descida.
Quais requisitos um componente natural deve atender?
Continuidade elétrica permanente, seção/espessura igual ou superior à exigida para o componente dedicado, durabilidade frente à corrosão e à fusão, e documentação em projeto com verificação em campo.
Usar componentes naturais é mais barato?
Geralmente sim, e melhora a estética e a distribuição da corrente. Mas não dispensa verificação — exige comprovação rigorosa de continuidade. Contar com eles sem comprovar é criar proteção apenas no papel.
Referências técnicas
- ABNT NBR 5419-3 — Danos físicos a estruturas (componentes naturais).
- IEC 62305-3 — Physical damage to structures and life hazard.
- ABNT NBR 5419-1 — Princípios gerais.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial (ABNT, IEC) antes de aplicar critérios.
