Diagnóstico de Cabos Subterrâneos em Subestações Industriais: Estratégia e Execução

Estratégia, matriz de criticidade, processo de campo e abordagem integrada para diagnóstico de cabos MT em subestações industriais — onde a janela é escassa, o ambiente é ruidoso e o impacto de parada é alto.

Precisão até 1%

Pré-localização com TDR, ARM, Decay e ICE.

Pinpoint em cm

Receptor acústico/eletromagnético — escavação mínima.

ART + laudo

Assinados por engenheiro CREA-PE.

Por Eng. Raphael Leite Menezes Santos

Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência

Tecnvolt Engenharia (Recife/PE)

Por que este artigo existe

A subestação industrial é o ponto de convergência de quase todos os cabos MT críticos da operação — alimentação principal da concessionária, transformador de força, distribuidor de cubículos MT, derivações para CCMs e SE secundárias, alimentadores de motores de grande porte. Falha em qualquer desses cabos pode paralisar parcial ou integralmente a operação. Por isso, o diagnóstico de cabos na SE industrial é frequentemente o ponto de maior alavancagem do plano preventivo elétrico — e, simultaneamente, o ambiente mais desafiador para executar esses ensaios. Janela escassa, ruído eletromagnético, acesso restrito, tensão induzida, mistura tecnológica e documentação precária são constantes que mudam a metodologia em relação ao “ensaio padrão de manual”.

Este artigo cobre a estratégia, a matriz de criticidade por ativo, o processo de campo passo a passo, os desafios particulares do ambiente industrial e a abordagem integrada (cabos + transformadores + proteção + aterramento) que faz a economia operacional do plano valer a pena. É leitura prática para engenheiros responsáveis, supervisores de manutenção, gestores de utilidades e compradores técnicos que operam SEs industriais e querem extrair o máximo valor de cada janela de manutenção.

A quem se dirige

Engenheiros e gestores responsáveis por SEs industriais em plantas de processo contínuo (química, alimentícia, papel-celulose, metalúrgica, petroquímica), hospitais e data centers Tier II/III/IV, UFVs em operação, terminais portuários, concessionárias de distribuição com SEs próprias, condomínios industriais e shoppings com SE dedicada.

⚠ Importante: ensaios em SE MT exigem profissionais qualificados, NR-10, NR-35 quando aplicável, APR, PT, LOTO, instrumentos calibrados e ART. Conteúdo educativo.

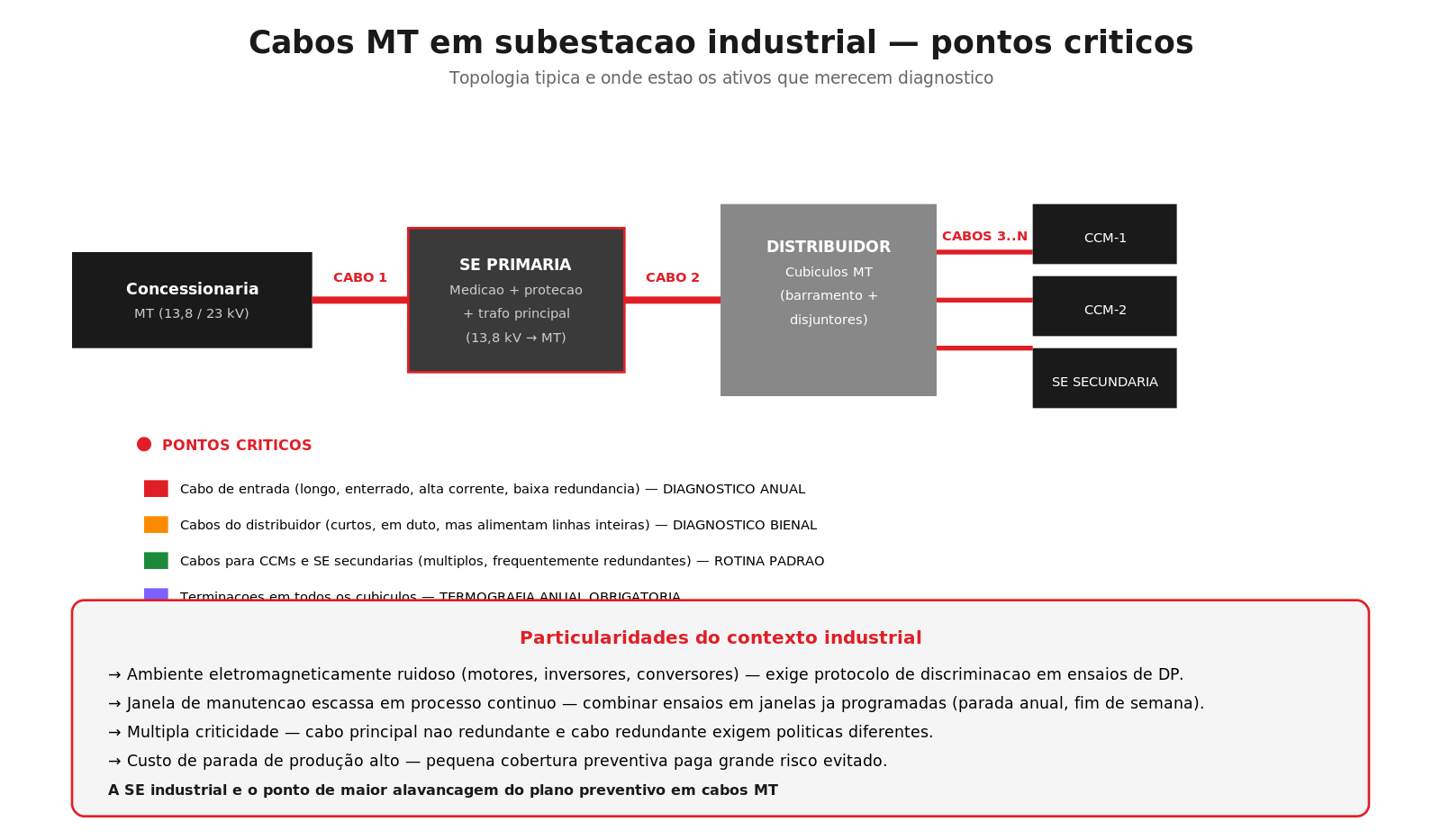

Topologia da SE industrial e pontos críticos dos cabos

A SE industrial típica tem cinco classes de cabos MT, cada uma com perfil de criticidade próprio: cabo de entrada (concessionária → SE primária); cabos da SE primária ao distribuidor; cabos do distribuidor aos CCMs e SE secundárias; cabos das SE secundárias aos motores grandes; e — em todos os cubículos — terminações que merecem termografia anual obrigatória. Cabo de entrada tipicamente sem redundância, longo, enterrado, com alta corrente — o ativo mais crítico do conjunto; sua falha desliga a planta inteira.

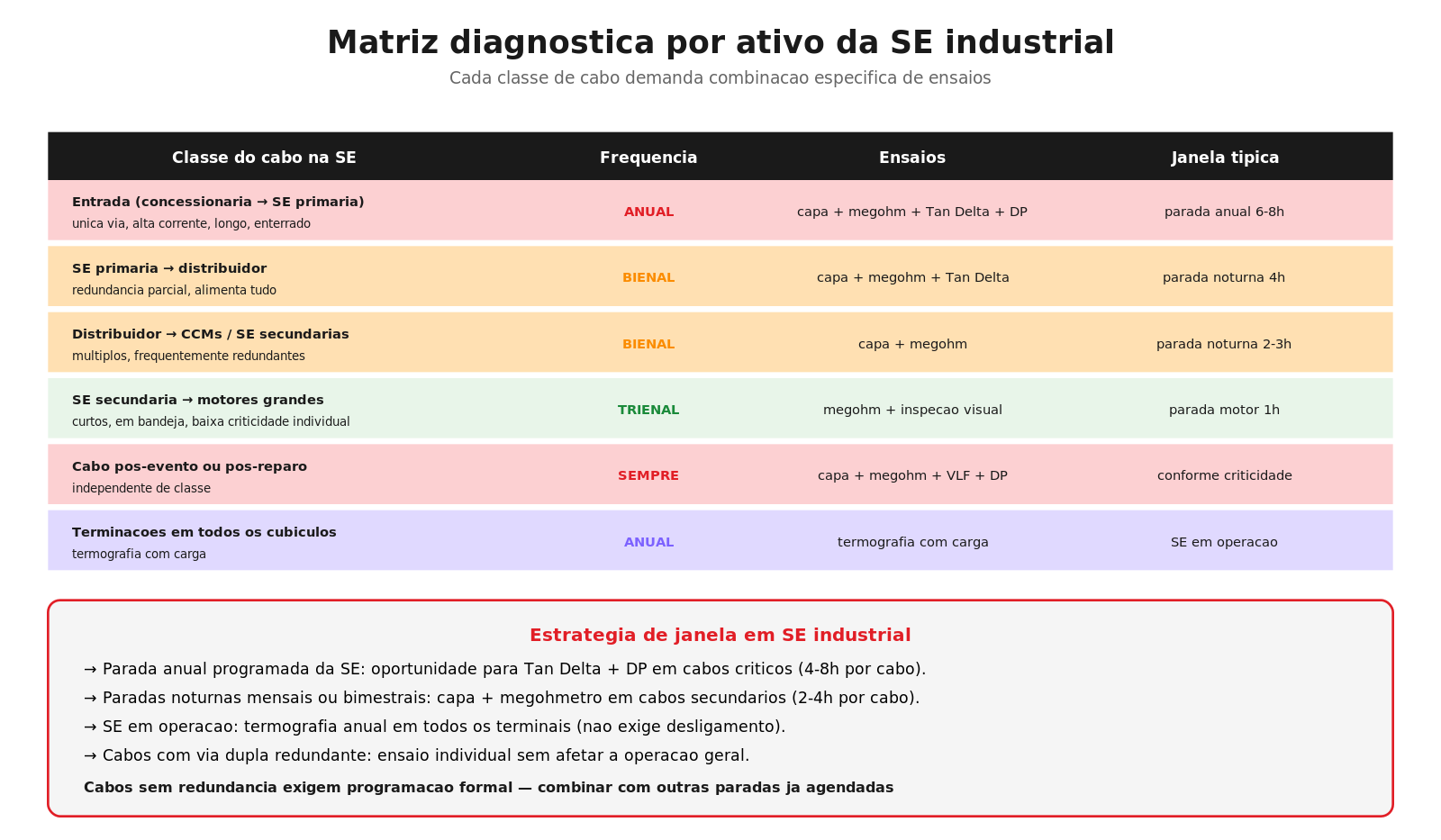

Matriz diagnóstica por ativo

A matriz cruza classe de cabo com frequência, ensaios e janela típica: cabo de entrada exige diagnóstico anual com escopo completo (capa + megôhmetro + Tan Delta + DP) em janela de 6-8h dentro da parada anual programada; cabos do distribuidor demandam ciclo bienal com escopo intermediário; cabos para CCMs aceitam ciclo trienal. Em todos os casos, pós-evento ou pós-reparo exige diagnóstico completo independente do ciclo.

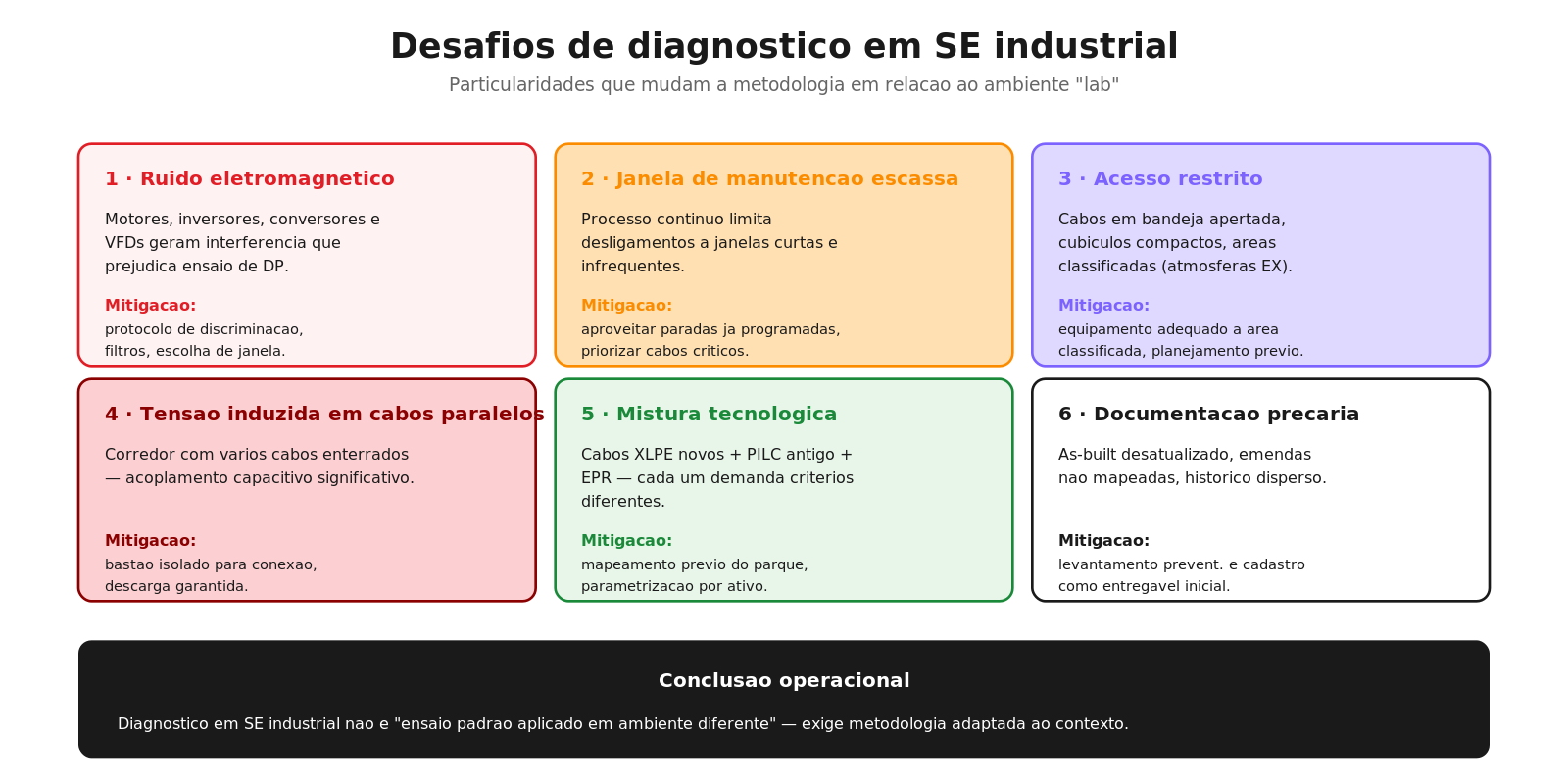

Desafios particulares do ambiente industrial

Diagnosticar em SE industrial não é “ensaio padrão aplicado em ambiente diferente” — exige metodologia adaptada. Os seis desafios mais recorrentes: (1) ruído eletromagnético de motores, inversores e VFDs que prejudica DP — mitigado por protocolo robusto de discriminação; (2) janela de manutenção escassa — mitigado por aproveitar paradas já programadas e priorizar cabos críticos; (3) acesso restrito a cubículos compactos e áreas classificadas — mitigado por equipamento adequado a área EX e planejamento prévio; (4) tensão induzida em cabos paralelos — mitigado por bastão isolado e descarga garantida; (5) mistura tecnológica (XLPE novo + PILC antigo + EPR) — mitigado por mapeamento prévio e parametrização por ativo; (6) documentação precária (as-built desatualizado, emendas não mapeadas) — mitigado por levantamento preventivo como entregável inicial.

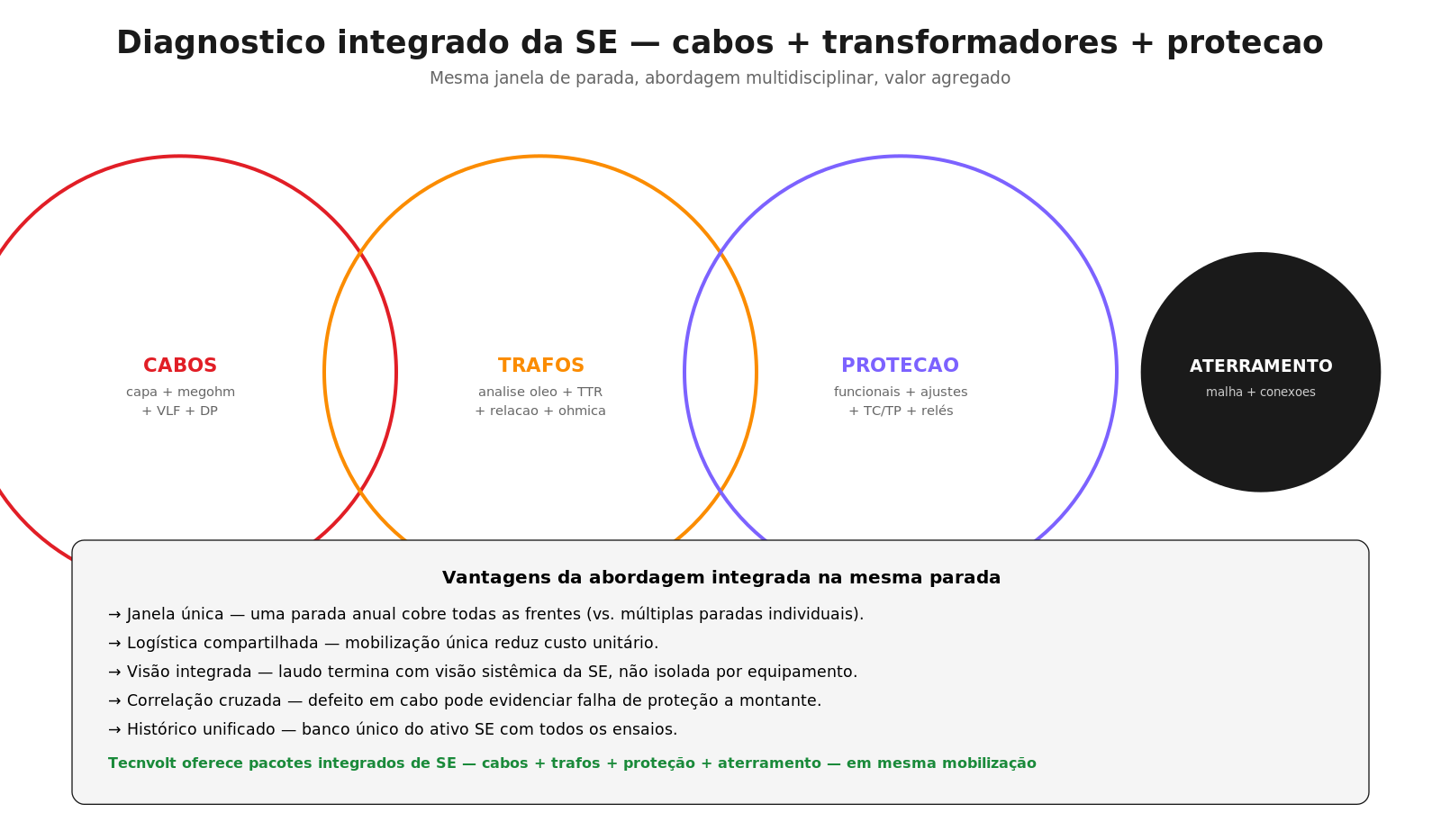

Abordagem integrada da SE: cabos + trafos + proteção + aterramento

Em SE industrial, a abordagem mais eficiente operacionalmente é a integrada: usar a mesma janela de parada para cobrir todas as frentes — cabos, transformadores, ensaios funcionais de proteção, aterramento — em mobilização única de equipe especializada multidisciplinar.

As vantagens da abordagem integrada são quatro:

Janela única — uma parada anual cobre todas as frentes (vs múltiplas paradas individuais, com seus respectivos custos de oportunidade);
Logística compartilhada — mobilização única reduz custo unitário de cada ensaio individual;
Visão integrada da SE — laudo termina com visão sistêmica do conjunto, não isolada por equipamento, o que permite correlação cruzada entre defeitos (ex: defeito em cabo pode evidenciar falha de proteção a montante);
Histórico unificado — banco único do ativo SE com todos os ensaios arquivados, base para análise de tendência sistêmica nos anos seguintes.

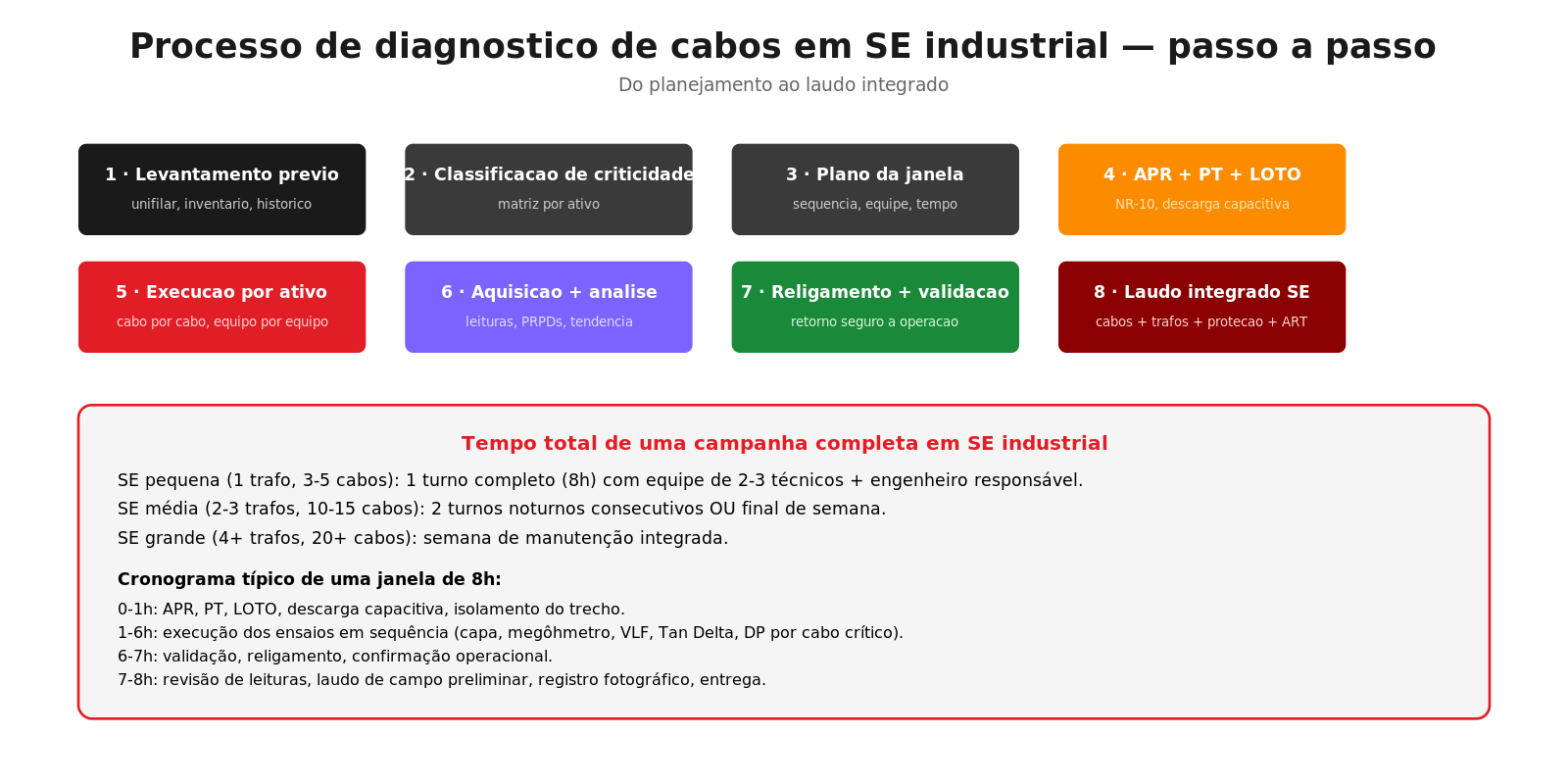

Processo de campo passo a passo

O processo de uma campanha completa de diagnóstico em SE industrial segue oito etapas: levantamento prévio (unifilar, inventário, histórico) → classificação de criticidade por ativo → plano detalhado da janela → APR + PT + LOTO + descarga capacitiva → execução em sequência por ativo → aquisição e análise dos dados → religamento e validação operacional → laudo integrado da SE com ART.

Cronograma típico para SE pequena (1 trafo, 3-5 cabos críticos) em janela de 8h: primeira hora dedicada a APR/PT/LOTO/descarga e isolamento físico do trecho a ensaiar; horas 1-6 reservadas à execução sequencial dos ensaios (capa, megôhmetro, VLF withstand, Tan Delta, DP nos cabos críticos); hora 6-7 para validação e religamento controlado; última hora para revisão de leituras, laudo de campo preliminar e registro fotográfico.

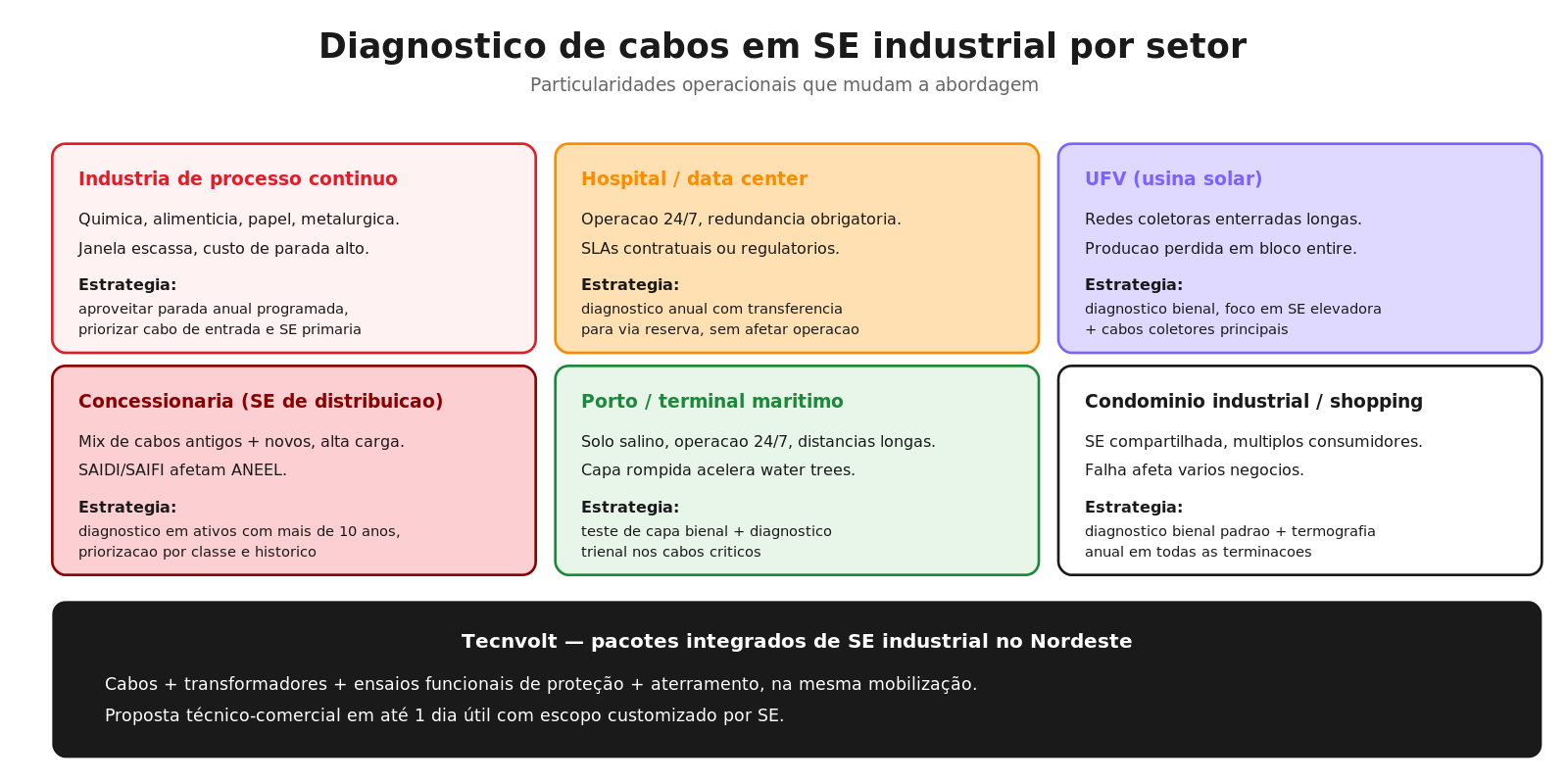

Aplicação setorial

Cada setor impõe particularidades: indústria contínua precisa aproveitar parada anual programada com priorização do cabo de entrada; hospital e data center exigem ensaios com transferência para via reserva sem afetar operação; UFV foca em SE elevadora + cabos coletores; concessionária prioriza ativos com mais de 10 anos com SAIDI relevante; porto/terminal salino demanda teste de capa bienal por causa do ambiente; condomínio industrial e shopping fazem diagnóstico bienal padrão + termografia anual em todas as terminações.

Por que a Tecnvolt para diagnóstico de cabos em SE industrial

10 diferenciais para SE industrial

Pacotes integrados de SE — cabos + transformadores + proteção + aterramento na mesma mobilização.
Protocolo de discriminação de ruído robusto para DP em ambiente industrial ruidoso.
Equipe multidisciplinar — engenheiro CREA + técnicos especializados em cada frente.
Equipamento de referência — BAUR Syscompact 400 + plataforma VLF + medidores dedicados + câmeras termográficas calibradas + analisador de óleo.
Planejamento prévio da janela — sequência de ensaios otimizada para cronograma de parada do cliente.
Levantamento da documentação — atualização de as-built + cadastro de emendas como entregável inicial quando necessário.
Laudo integrado da SE — visão sistêmica, não fragmentada por equipamento.
Banco digital do histórico — análise de tendência ao longo dos anos.
ART CREA-PE + ISO 9001/14001/45001.
Equipe permanente em Recife com cobertura completa do Nordeste — mobilização em até 4h em RM Recife.
