Treeing Elétrico e Water Trees em Cabos XLPE: Impacto na Localização de Falhas

Por que este artigo existe

Os termos water trees e treeing elétrico são frequentemente usados de forma intercambiável em conversas técnicas de manutenção elétrica. Tecnicamente, são fenômenos distintos — com origens diferentes, velocidades de desenvolvimento diferentes, distribuições geométricas diferentes, assinaturas diagnósticas diferentes e implicações operacionais diferentes. Confundi-los não é apenas imprecisão semântica: é fonte de erro na decisão técnica, na escolha de ensaios e na priorização de intervenções.

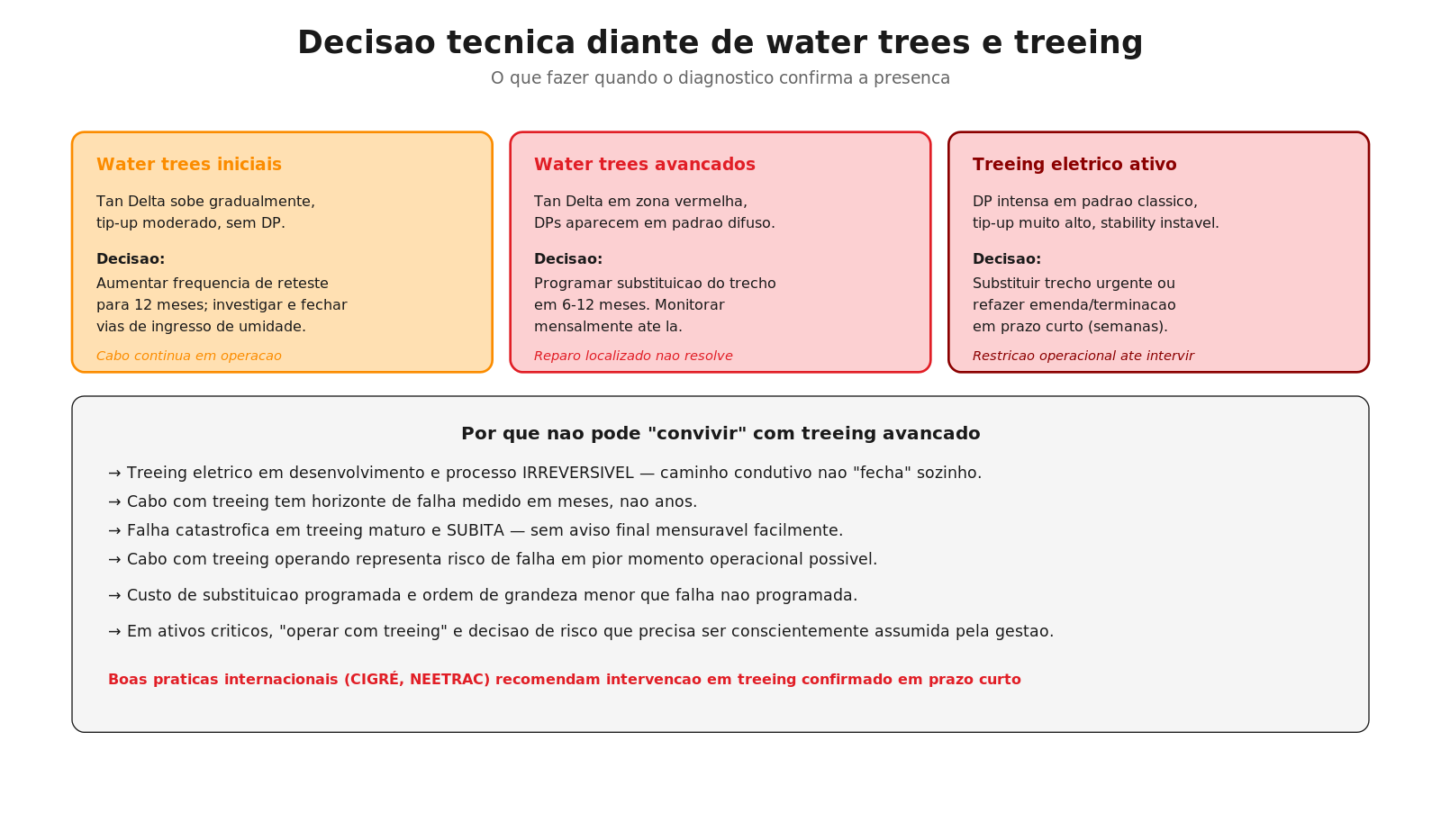

Este artigo separa os dois fenômenos com profundidade técnica e — mais importante — mostra como cada um impacta a estratégia de localização de falhas. Cobre os mecanismos físicos, as evidências em cada ensaio diagnóstico, a evolução temporal de fase 1 a fase 5, as janelas em que cada ensaio captura o problema, e os 3 cenários típicos de decisão (water trees iniciais, water trees avançados, treeing elétrico ativo). Para engenheiros responsáveis por SE com cabos XLPE — particularmente em ambientes com risco de umidade — esta distinção é a base para tomar decisão de manutenção fundamentada.

Este conteúdo é complementar ao artigo já existente no blog Tecnvolt sobre a física específica dos water trees em XLPE. Aqui o foco é o impacto operacional na localização de falhas e na decisão técnica.

A quem se dirige

Engenheiros responsáveis por SE, supervisores de manutenção, coordenadores de utilidades, compradores técnicos avaliando propostas de ensaios em cabos com idade média, e qualquer profissional que opere cabos XLPE com mais de 5 anos em ambientes de exposição a umidade.

⚠ Importante: ensaios em cabos MT exigem profissionais qualificados, NR-10, ART. Conteúdo educativo.

Water trees e treeing elétrico — dois fenômenos distintos

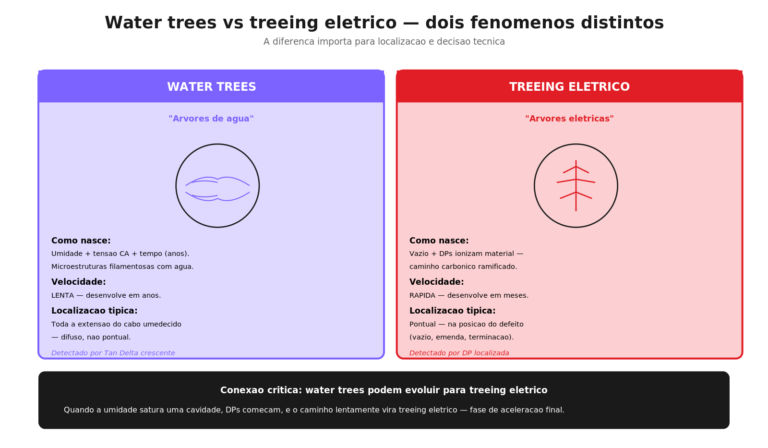

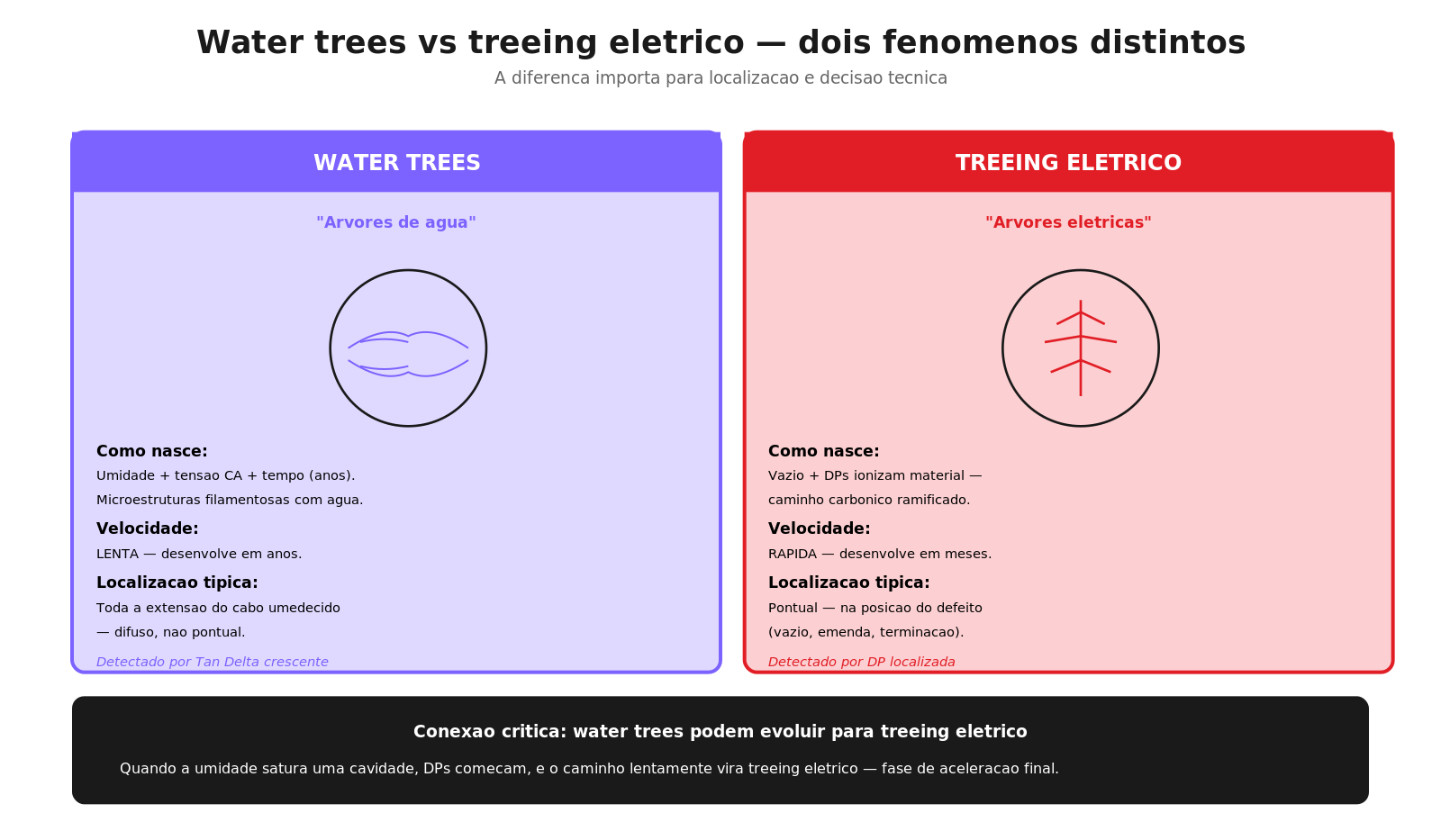

Water trees (“árvores de água”): microestruturas filamentosas em formato arborescente que se formam na isolação XLPE quando a combinação de umidade infiltrada + estresse elétrico CA + tempo cria caminhos preferenciais por onde água migra capilarmente. São, em essência, defeitos de hidratação localizada da isolação. Desenvolvem-se em escala de anos. Distribuem-se difusamente em toda zona umedecida do cabo. Detectados por Tan Delta crescente — sintoma do envelhecimento difuso da isolação.

Treeing elétrico (“árvores elétricas”): caminhos ramificados de material carbonizado que se formam quando descargas parciais em vazios da isolação ionizam progressivamente o material polímero ao redor. São defeitos elétricos ativos. Desenvolvem-se em escala de meses. Distribuem-se pontualmente — na posição do defeito original (vazio, emenda mal-feita, terminação contaminada). Detectados por DP em padrão característico.

A conexão crítica entre os dois: water trees podem evoluir para treeing elétrico. Quando a umidade satura uma cavidade da isolação, descargas parciais começam, e o caminho de água lentamente vira caminho de carbono. É a fase final de aceleração, frequentemente o último estágio antes da falha catastrófica.

Impacto na localização de falhas e nos ensaios

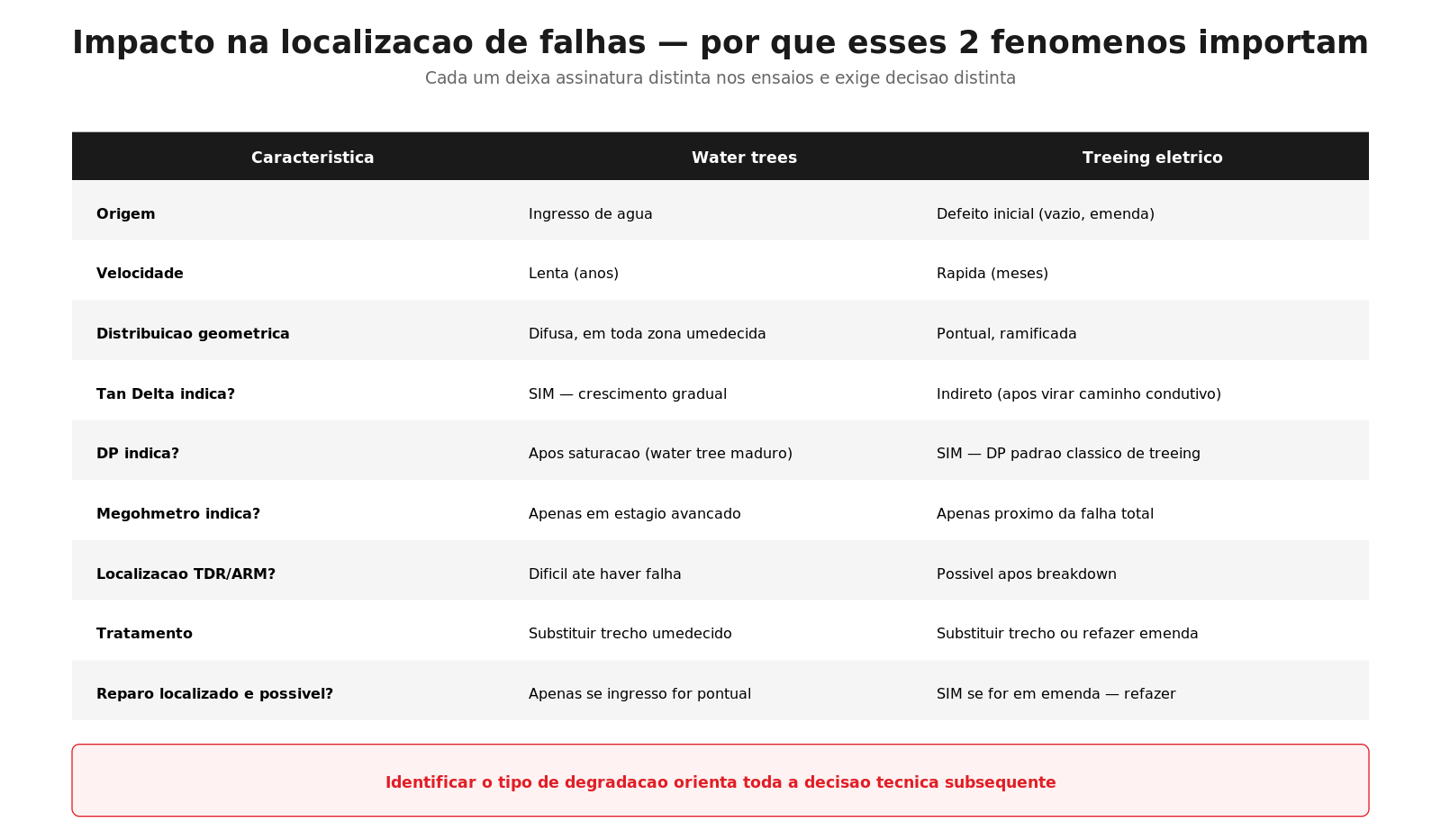

A tabela acima mostra a diferença prática em cada ensaio: water trees aparecem fortemente em Tan Delta (crescimento gradual ao longo dos anos), tardiamente em DP (apenas após saturação), apenas em estágio avançado em megôhmetro, e dificilmente em TDR/ARM até haver falha. Treeing elétrico, ao contrário, aparece bem em DP (padrão clássico de treeing reconhecível em PRPD), indiretamente em Tan Delta (após virar caminho condutivo), apenas próximo da falha total em megôhmetro, e em TDR/ARM apenas após o breakdown.

Implicação para localização de falhas: water trees não podem ser “localizados” em sentido geográfico estrito — eles estão distribuídos em zona umedecida que pode cobrir dezenas a centenas de metros do cabo. A decisão é substituir o trecho umedecido inteiro. Treeing elétrico pode ser localizado — Tan Delta + DP identificam a fonte específica (vazio, emenda, terminação), e o reparo localizado é viável em alguns casos (refazer emenda problemática).

Evolução temporal em 5 fases

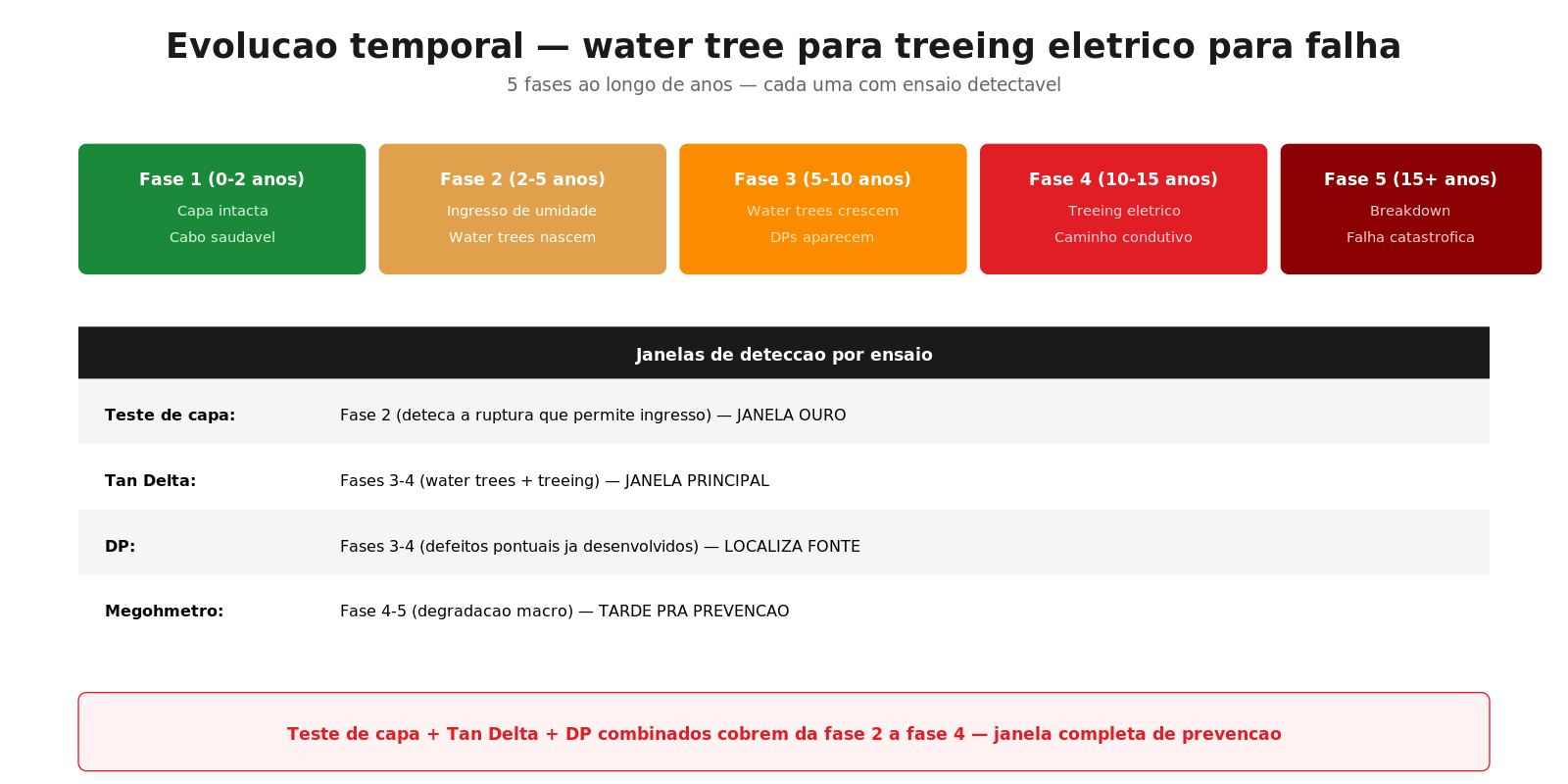

A cronologia segue padrão reconhecível: fase 1 (0-2 anos) capa intacta, cabo saudável; fase 2 (2-5 anos) ingresso de umidade após capa rompida, water trees nascem; fase 3 (5-10 anos) water trees crescem, DPs começam a aparecer em vazios saturados; fase 4 (10-15 anos) treeing elétrico se desenvolve, caminho condutivo se forma; fase 5 (15+ anos) breakdown elétrico, falha catastrófica. O teste de capa captura a fase 2 — a janela-ouro da prevenção. Tan Delta captura as fases 3-4. DP captura as fases 3-4 com localização da fonte. Megôhmetro só captura as fases 4-5 — tarde demais para prevenção efetiva.

O recado operacional: teste de capa + Tan Delta + DP combinados cobrem da fase 2 à fase 4 — janela completa de prevenção. Esta é a justificativa para o pacote integrado de ensaios em cabos críticos com mais de 5 anos.
