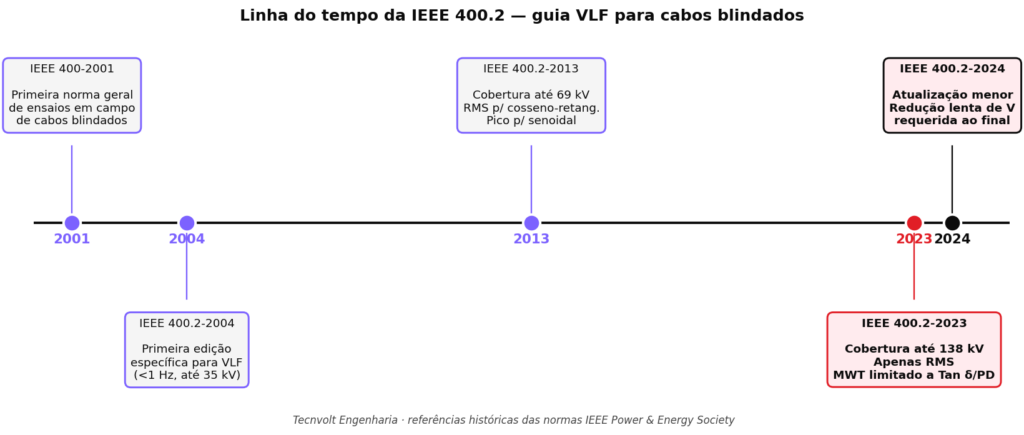

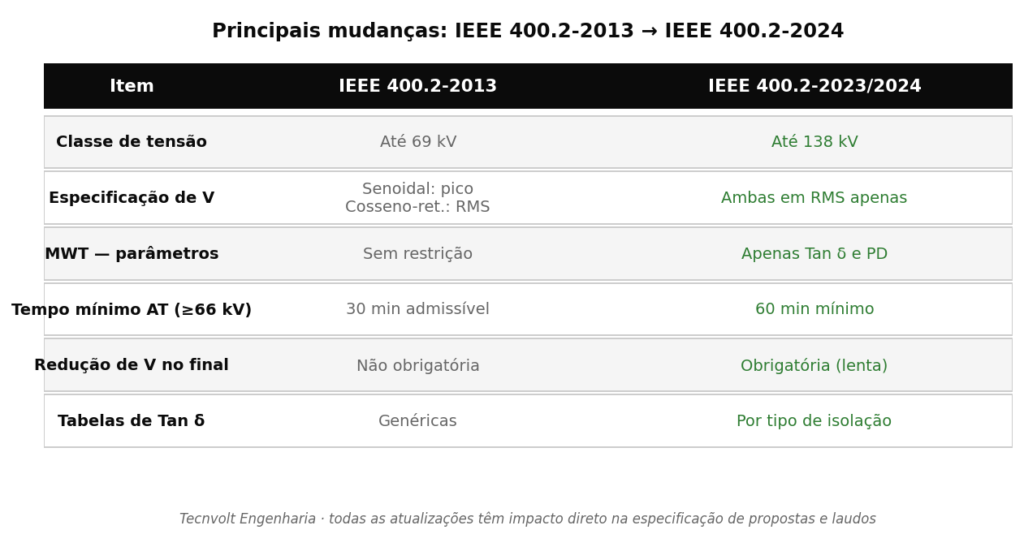

IEEE 400.2-2024: o que mudou em relação à edição de 2013 — guia técnico das atualizações

1. Expansão de classe: agora até 138 kV

A 2013 cobria cabos até 69 kV — limite herdado das décadas anteriores onde VLF era método predominantemente de média tensão. A 2024 estende a cobertura até 138 kV, alinhando-se ao crescimento do uso de cabos isolados em alta tensão (HV) e à maturidade dos equipamentos VLF modernos para tensões mais altas. Concessionárias e proprietários de ativos HV (linhas urbanas de transmissão, cabos submarinos, interconexões) agora têm referência normativa direta para ensaios VLF em suas redes.

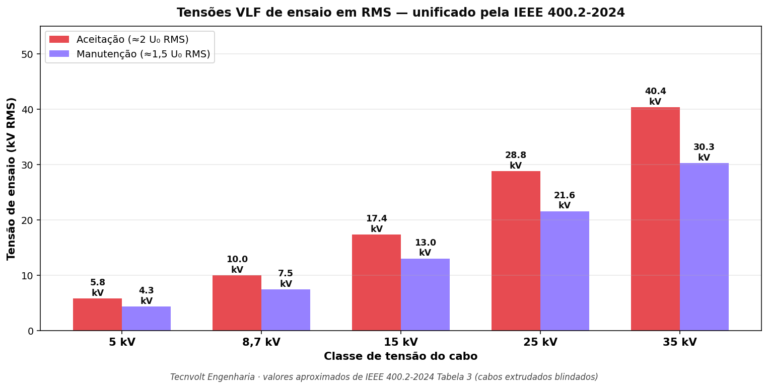

2. Especificação unificada em RMS

A 2013 especificava tensões para fonte senoidal em valores de pico e para fonte cosseno-retangular em valores RMS — gerando confusão e a possibilidade de comparações inválidas (na mesma “tensão de norma”, a senoidal entregava ~30% menos RMS que a cosseno-retangular). A 2024 corrige: todas as tabelas em RMS, independentemente da tecnologia VLF utilizada. Comparação direta entre fornecedores e relatórios fica finalmente consistente.

Detalhe prático: a magnitude de pico aplicada por uma fonte cosseno-retangular continua sendo aproximadamente igual ao seu RMS (e portanto ~41% maior que o pico de uma senoidal de mesmo RMS). Mas isso é hoje um efeito da escolha tecnológica, não da especificação normativa.

3. Monitored Withstand Test — parâmetros restritos

A 2013 era ampla sobre o que monitorar durante o MWT — corrente de fuga, resistência de isolação, vários parâmetros podiam servir de critério. A 2024 restringe explicitamente o MWT a duas medições com critério normativo: Tangente Delta e descargas parciais. Outras medições podem ser registradas, mas não podem ser usadas como base de aprovação ou reprovação no MWT.

Motivo: Tan δ e DP são as únicas com base estatística do CDFI/NEETRAC consolidada, e com sensibilidade comprovada aos defeitos progressivos em cabos extrudados. O efeito é positivar a comparação entre relatórios — todo MWT vai citar os mesmos dois parâmetros.

4. Tempo mínimo para alta tensão (≥66 kV) agora é 60 min

Em cabos HV, a 2013 permitia withstand de 30 minutos. A 2024 estabelece 60 minutos como tempo mínimo para cabos com tensão nominal ≥ 66 kV. A razão técnica: alguns mecanismos de degradação em isolação HV têm constante de tempo mais lenta que em MT, e 60 minutos garantem que esses mecanismos tenham oportunidade de manifestar-se durante o ensaio. Para cabos MT (até 36 kV), o range continua sendo 15 a 60 minutos conforme objetivo.

5. Redução lenta da tensão obrigatória ao final

Talvez a mudança mais prática para equipes de campo. A 2013 não obrigava explicitamente qualquer perfil específico de desligamento. A 2024 estabelece que a tensão deve ser reduzida de forma lenta e controlada ao final do ensaio — não simplesmente “cortada”.

O motivo: corte abrupto da tensão em cabo carregado causa transientes que podem agredir a isolação, especialmente em cabos com defeitos em desenvolvimento. Redução lenta (tipicamente em rampa de minutos, similar à subida) preserva a integridade do cabo recém-ensaiado e reduz risco de “falha pós-ensaio” — um cabo que rompe horas depois do ensaio devido aos transientes do desligamento.

6. Tabelas de Tan δ separadas por tipo de isolação

A 2013 trazia limiares relativamente genéricos. A 2024 expande significativamente: tabelas separadas para XLPE/TR-XLPE, EPR cheio, EPR descarregado e PILC, cada qual com seus valores específicos de Boa/Suspeita/Ruim conforme dados estatísticos do NEETRAC CDFI. Profissionais que aplicarem o limiar errado para o tipo de cabo errado podem classificar incorretamente — daí a importância de sempre confirmar o tipo de isolação antes de aplicar a tabela.

7. Impacto prático: o que precisa mudar

Em propostas comerciais: referenciar IEEE 400.2-2024 (não mais “2013”). Especificar tensão sempre em RMS. Para alta tensão ≥ 66 kV, contar com 60 minutos mínimos de plateau.

Em laudos técnicos: declarar o tipo de isolação considerado e a tabela aplicada. Registrar o perfil de redução de tensão ao final. No MWT, citar apenas Tan δ e/ou PD como parâmetros monitorados.

Em equipamentos: fontes VLF que mostram pico devem ser convertidas em RMS para o laudo final. Equipamentos modernos como BAUR Viola TD já entregam ambos valores.

Em procedimentos internos: revisar checklists para garantir redução lenta de tensão obrigatória, tempo mínimo correto por classe, e seleção da tabela de Tan δ correta para cada cabo.

8. O que NÃO mudou (e continua válido)

É importante saber o que permanece igual: a frequência padrão continua sendo 0,1 Hz. As duas tecnologias VLF (senoidal e cosseno-retangular) continuam aceitas. O range de tensão (1,5 a 3 U₀) permanece. Os critérios NEETRAC, embora com tabelas refinadas por tipo, continuam sendo a base estatística. Equipes treinadas na 2013 não precisam reaprender do zero — apenas atualizar os pontos específicos descritos acima.
