Tirar uma subestação de 69 kV de operação tem custo: interrompe a produção, exige coordenação com a concessionária e abre uma janela de tempo limitada. Por isso, decidir o que pode ser feito com a SE energizada e o que exige desligamento — e planejar bem essa parada — é uma das decisões mais estratégicas da manutenção. Feito errado, ou se desliga demais e perde-se produção, ou se desliga de menos e ensaios essenciais ficam de fora.
A boa notícia é que boa parte da preditiva moderna é feita com a subestação ligada. O segredo está em separar com clareza os dois grupos de tarefas e em planejar a janela de desligamento para concentrar nela, com segurança, todos os ensaios que dependem do equipamento desenergizado. Este artigo trata exatamente disso.
Resumo técnico
Com a SE 69 kV energizada é possível fazer termografia, DGA, físico-químico do óleo, medição de corrente de fuga de para-raios e inspeção visual — e o uso de fonte de frequência variável viabiliza ensaios como o fator de dissipação (tan δ) e parte do aterramento sem desligar tudo. Exigem desligamento ensaios como resistência de enrolamento, relação de transformação, fator de potência do isolamento e os ensaios de disjuntores e seccionadoras. Planejar a parada permite agrupar esses ensaios em uma única janela, seguindo a sequência segura da NR-10: solicitar o desligamento, bloquear/etiquetar, testar a ausência de tensão, aterrar temporariamente, ensaiar e reenergizar.
Quero planejar o desligamento da minha SE 69 kV
1. Por que planejar
O ponto de partida é econômico e operacional: a parada não é gratuita.
Cada desligamento de uma SE 69 kV custa caro: para a produção, mobiliza equipes, depende de autorização e tem janela curta. Desligar várias vezes para fazer ensaios isolados é desperdício. O bom planejamento faz o oposto: agrupa na mesma janela todos os ensaios que exigem desligamento, dimensiona a equipe e os equipamentos para executá-los na sequência mais eficiente e reduz ao mínimo o tempo com a subestação fora. Isso começa muito antes do dia da parada — com o levantamento do que precisa ser feito, a ordem dos ensaios e a logística de cada um.
2. O que dá para fazer energizado

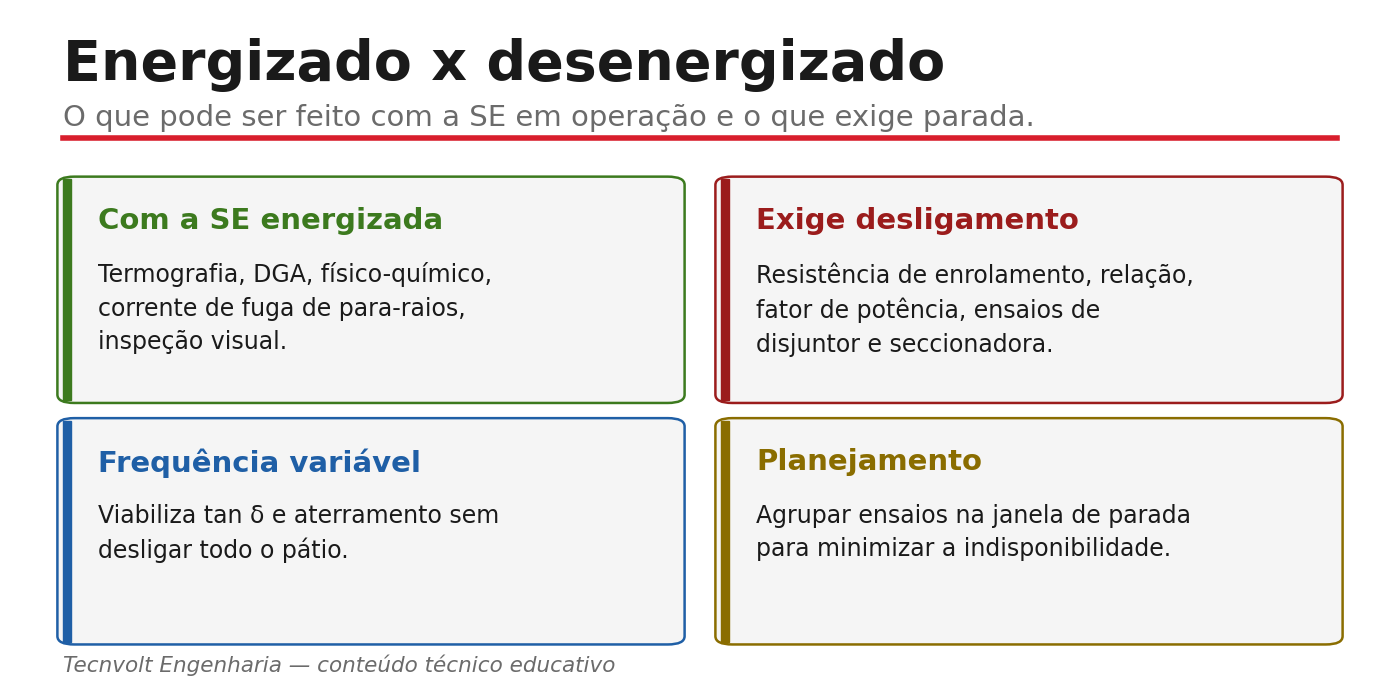

Boa parte da preditiva ocorre com a SE em operação. A termografia precisa do equipamento sob carga para revelar pontos quentes em conexões e contatos. A DGA e o físico-químico do óleo são feitos a partir de amostras coletadas com o transformador energizado. A medição da corrente de fuga dos para-raios avalia sua condição em serviço. A inspeção visual identifica vazamentos, corrosão e anomalias. Além disso, técnicas que usam fonte de frequência variável permitem realizar ensaios como o fator de dissipação (tan δ) e parte das medições de aterramento sem precisar desligar toda a instalação, separando o sinal de teste do sinal da rede. Tudo isso reduz a dependência de paradas.
3. O que exige desligamento e a sequência segura
Outros ensaios, porém, só fazem sentido com o equipamento desenergizado e isolado.

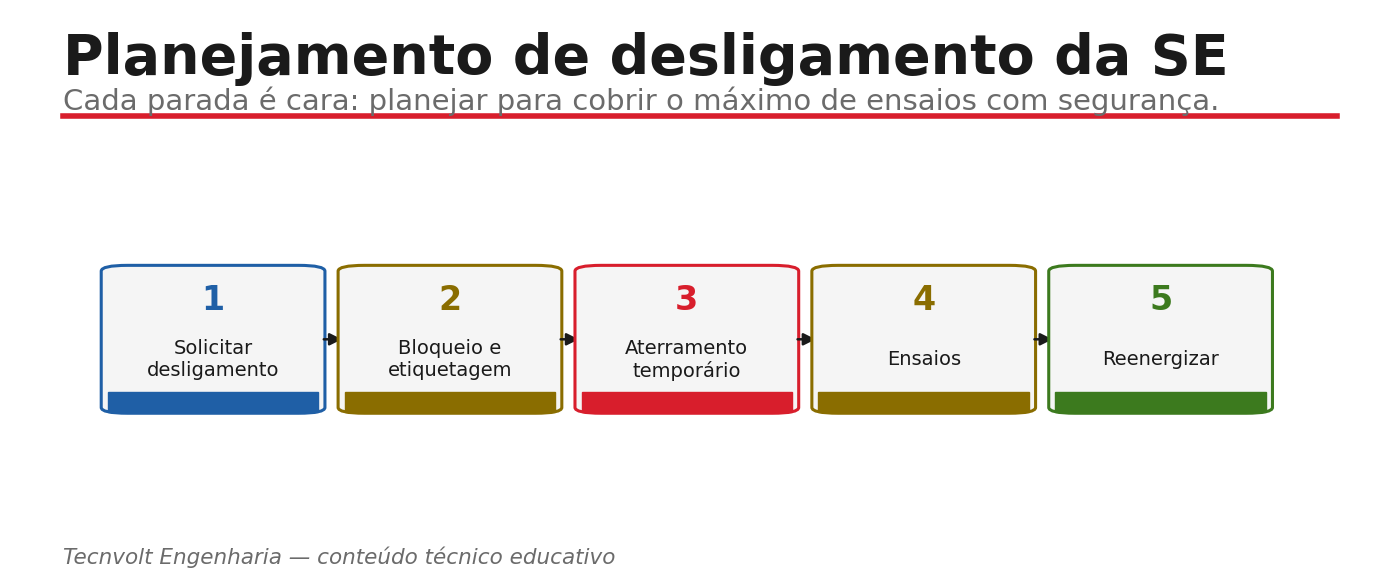

Exigem desligamento ensaios como a resistência de enrolamento, a relação de transformação, o fator de potência do isolamento e os ensaios de disjuntores e seccionadoras (tempos de operação, resistência de contato, manobras). Para executá-los com segurança, segue-se a sequência consagrada pela NR-10: solicitar o desligamento à operação ou concessionária; aplicar bloqueio e etiquetagem para impedir a reenergização; realizar o teste de ausência de tensão no ponto de trabalho; instalar o aterramento temporário que curto-circuita e aterra as fases; executar os ensaios; e, ao final, remover aterramentos e bloqueios para a reenergização controlada. Essa disciplina é o que torna a janela produtiva e, sobretudo, segura.
Boa prática
Antes de cada parada, monte a lista completa dos ensaios que exigem desligamento e ordene-os para aproveitar ao máximo a janela — por exemplo, executando primeiro o que libera o equipamento para outras frentes. Aproveite o que dá para fazer energizado ao longo do ano para chegar à parada apenas com o que realmente depende dela.
Aviso técnico
O desligamento e a reenergização de uma SE 69 kV envolvem alta tensão e energia perigosa. Devem ser conduzidos por profissional habilitado e autorizado, com treinamento em Sistema Elétrico de Potência (SEP), conforme a NR-10, respeitando rigorosamente a sequência de desenergização — seccionamento, bloqueio/etiquetagem, teste de ausência de tensão e instalação de aterramento temporário — e os procedimentos de operação da concessionária.
