Medir em uma subestação energizada é como tentar ouvir um sussurro ao lado de um alto-falante: a tensão e a corrente de 50/60 Hz dos circuitos vizinhos induzem na medição um ruído que pode mascarar completamente o sinal de interesse. Por décadas, a saída foi desligar grandes trechos do pátio para medir com tranquilidade — algo caro e nem sempre possível. A técnica de frequência variável do CPC 100 resolve esse problema de forma elegante, e é uma das razões pelas quais o equipamento se tornou referência.
Neste artigo explico o princípio da frequência variável, por que ela rejeita a interferência da rede e em quais ensaios essa capacidade faz mais diferença.

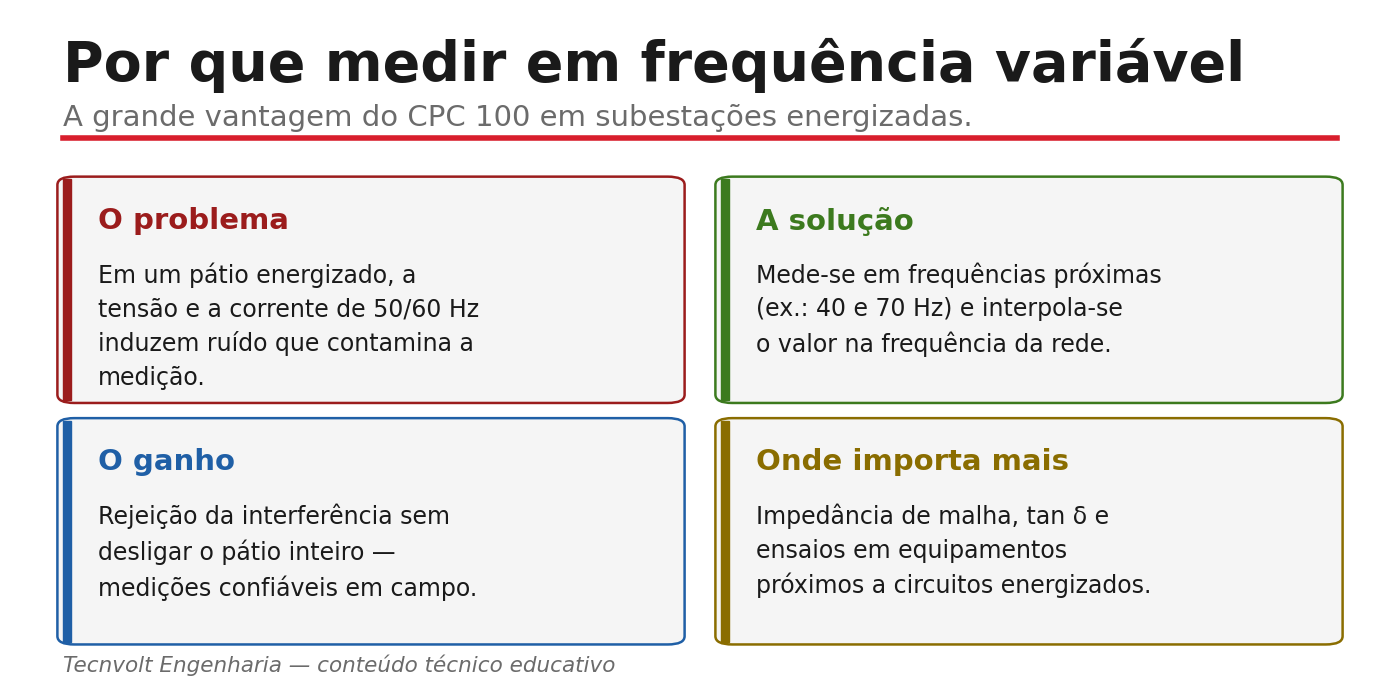

Resumo técnico
A interferência em um pátio energizado concentra-se exatamente na frequência da rede (50/60 Hz). O CPC 100 contorna isso aplicando e medindo em frequências próximas, porém diferentes (por exemplo, 40 Hz e 70 Hz), e interpolando o resultado para a frequência da rede. Como o ruído está em 60 Hz e a medição não, a filtragem (análise seletiva em frequência) separa o sinal do ruído. O resultado é uma medição confiável sem desligar o pátio inteiro — essencial para tan δ, impedância de malha e ensaios próximos a circuitos energizados.Quero ensaios confiáveis em pátio energizado
1. O problema da interferência
Em uma subestação, barramentos e linhas energizadas criam campos elétricos e magnéticos que induzem tensões e correntes nos circuitos e cabos próximos — inclusive nos do ensaio. Essa interferência tem uma característica marcante: ela ocorre na frequência da rede (60 Hz no Brasil). Quando se tenta medir em 60 Hz, o sinal de interesse e o ruído se misturam na mesma frequência, e separá-los é praticamente impossível por filtragem.
2. A solução: medir fora de 60 Hz
A ideia do CPC 100 é simples e poderosa: não medir em 60 Hz. O equipamento aplica o sinal de teste e mede a resposta em frequências vizinhas — por exemplo, 40 Hz e 70 Hz. Como o ruído do pátio está em 60 Hz e a medição não, uma análise seletiva em frequência (do tipo FFT) consegue isolar o sinal de interesse, rejeitando a componente de 60 Hz. Em seguida, o equipamento interpola os valores medidos para obter o resultado na frequência da rede, que é o que interessa para a maioria dos critérios de norma.
O resultado é uma medição que reflete o comportamento na frequência da rede, mas sem a contaminação da interferência — algo que seria impossível medindo diretamente em 60 Hz no pátio energizado.
3. Onde essa capacidade faz diferença
A frequência variável é decisiva em ensaios sensíveis à interferência: a medição de tangente delta e capacitância (buchas, isolação, para-raios), onde o ruído distorce a pequena corrente de perdas; a medição de impedância de malha de aterramento, onde correntes espúrias circulam pela malha; e ensaios em equipamentos próximos a circuitos energizados. Em todos esses casos, medir em 60 Hz daria resultados inconsistentes e irreproduzíveis.
Por que isso importa na prática
Em uma subestação que não pode ser totalmente desligada, a frequência variável é o que viabiliza o ensaio. Ela transforma medições que seriam contaminadas pelo ruído em resultados confiáveis e repetíveis, com o pátio em operação — reduzindo paradas e custos.
Aviso técnico
A frequência variável reduz a interferência, mas não dispensa as práticas de segurança: o equipamento sob ensaio deve estar desenergizado, isolado e aterrado, e a área de medição controlada. Trabalhar próximo a circuitos energizados exige rigor com a NR-10 e os afastamentos de segurança.
Pedir ensaio com frequência variável no pátio energizado
Como a Tecnvolt Engenharia utiliza o CPC 100
A Tecnvolt Engenharia explora a frequência variável do CPC 100 para medir com confiança em subestações energizadas — especialmente tangente delta, capacitância e impedância de malha — reduzindo a necessidade de desligamentos amplos. Registramos as frequências de ensaio e os resultados interpolados no relatório técnico. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre ensaios em pátio energizado
Perguntas frequentes
O que é a frequência variável do CPC 100?
É a capacidade de aplicar e medir em frequências diferentes da rede (por exemplo, 40 e 70 Hz, em vez de 60 Hz). Isso permite separar, por filtragem, o sinal de interesse da interferência da rede, e depois interpolar o resultado para a frequência nominal.
Por que não medir diretamente em 60 Hz?
Porque a interferência do pátio energizado ocorre exatamente em 60 Hz. Medindo nessa frequência, sinal e ruído se misturam e não podem ser separados por filtragem. Medindo fora de 60 Hz, o ruído é rejeitado.
Em quais ensaios a frequência variável é mais importante?
Na medição de tangente delta e capacitância (buchas, isolação, para-raios) e na impedância de malha de aterramento — ensaios sensíveis, em que a interferência da rede distorceria o resultado.
A frequência variável dispensa desligar a subestação?
Ela reduz a necessidade de desligamentos amplos, permitindo medir com o pátio em operação. Mas o equipamento específico sob ensaio deve estar desenergizado, isolado e aterrado, com a área controlada, conforme a NR-10.
Referências técnicas
- OMICRON — documentação técnica pública do CPC 100 (técnica de frequência variável).
- IEEE/IEC — guias de medição de tangente delta e de impedância de aterramento em campo.
- IEEE Std 81 — Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials.
