A malha de aterramento de uma subestação é o que mantém pessoas e equipamentos seguros durante uma falta: ela dispersa a corrente e limita os potenciais perigosos. Medir sua impedância, porém, é um desafio em pátio energizado, onde correntes espúrias circulam pela própria malha e contaminam a medição. O CPC 100 com o CP CU1 resolve isso combinando injeção de corrente com a técnica de frequência variável.
Neste artigo explico como o CPC 100 mede a impedância de malha e por que a frequência variável é decisiva nessa medição.
Resumo técnico
O CPC 100 com o CP CU1 injeta corrente entre a malha de aterramento e um eletrodo de corrente remoto, e mede a elevação de potencial para obter a impedância de aterramento. A medição é feita em frequência variável (ex.: 40 e 70 Hz), e o resultado é interpolado para a frequência da rede, rejeitando as correntes espúrias de 60 Hz que circulam na malha do pátio energizado. Mede-se a impedância da malha e, complementarmente, as tensões de passo e de toque.Quero medir a impedância da malha da minha SE
1. O desafio da medição em pátio energizado
A malha de aterramento de uma subestação em operação conduz, o tempo todo, correntes de desequilíbrio e de fuga em 60 Hz. Quando se tenta medir a impedância injetando uma corrente de teste em 60 Hz, essas correntes espúrias se somam à medição e a contaminam — o resultado fica imprevisível. Reduzir a malha para medir, por outro lado, é inviável em uma SE em operação.
2. A solução: injeção em frequência variável

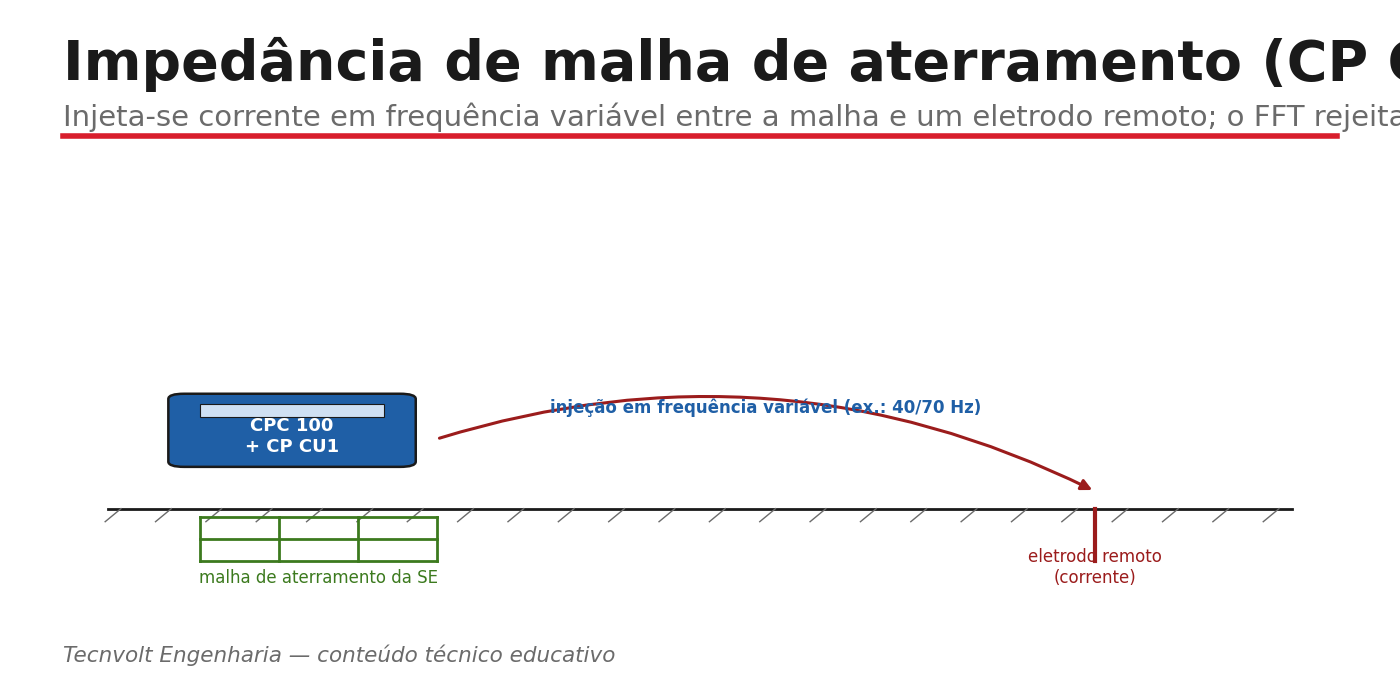

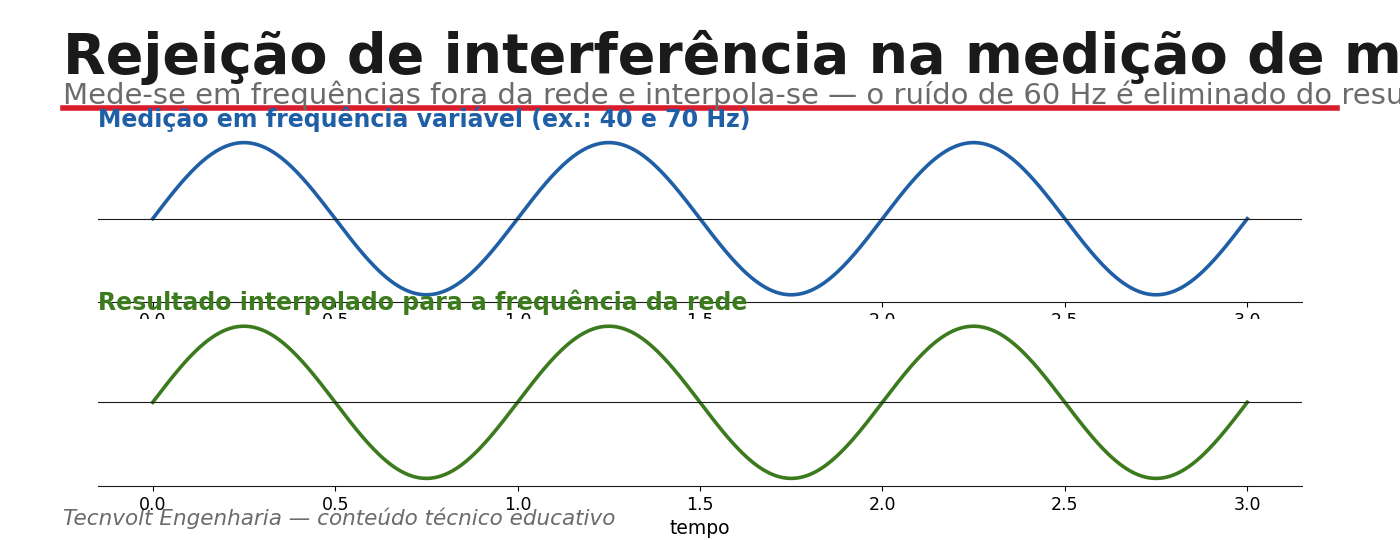

O CPC 100 com o CP CU1 injeta uma corrente de teste em frequências diferentes de 60 Hz (por exemplo, 40 e 70 Hz) entre a malha e um eletrodo de corrente remoto, e mede a elevação de potencial resultante. Como o ruído do pátio está em 60 Hz e a injeção não, a filtragem seletiva separa o sinal do ruído; o resultado é então interpolado para a frequência da rede. Isso entrega uma impedância de aterramento confiável mesmo com a SE energizada.
3. Impedância, não só resistência
Em malhas extensas, o que importa é a impedância de aterramento (com componentes resistiva e indutiva), e não apenas a resistência em baixa frequência. A medição com o CPC 100 fornece o módulo e a fase da impedância, base para avaliar a segurança da malha e calcular as tensões de passo e de toque (tema do próximo artigo). É também o dado que permite verificar a malha frente ao projeto (por exemplo, critérios da IEEE 80 / NBR).
Boa prática
Posicione o eletrodo de corrente suficientemente longe para haver uma medição válida. Use a frequência variável para rejeitar o ruído do pátio. Meça a impedância (módulo e fase), não só uma ‘resistência’. Combine com as tensões de passo e toque para avaliar a segurança da malha.
Aviso técnico
Em SE energizada há risco de potenciais transferidos e de corrente de falta durante a medição — a equipe deve manter afastamento das hastes, e o procedimento deve seguir a NR-10 e as práticas de medição em malhas energizadas. A injeção e os cabos longos exigem sinalização e controle de área.
Pedir medição de impedância de malha de aterramento
Como a Tecnvolt Engenharia utiliza o CPC 100

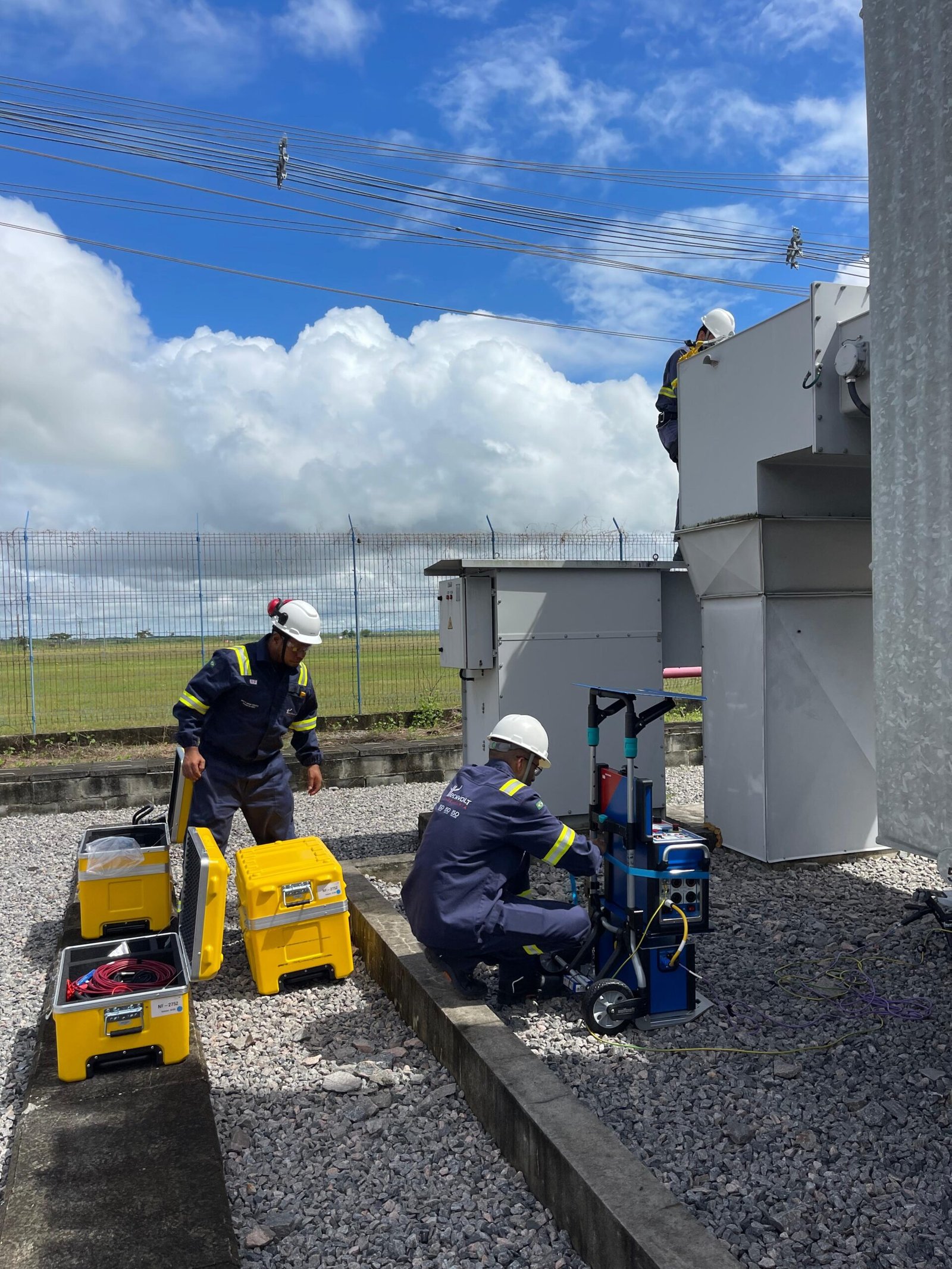

A Tecnvolt Engenharia mede a impedância de malhas de aterramento de subestações com o CPC 100 e o CP CU1, em frequência variável, rejeitando a interferência do pátio energizado e fornecendo módulo e fase da impedância. Complementamos com as tensões de passo e toque e comparamos com os critérios de projeto. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre aterramento de subestações
Perguntas frequentes
Como o CPC 100 mede a impedância de uma malha de aterramento?
Com o CP CU1, injeta corrente entre a malha e um eletrodo de corrente remoto e mede a elevação de potencial, obtendo a impedância. A injeção é feita em frequência variável para rejeitar as correntes espúrias de 60 Hz.
Por que medir em frequência variável?
Porque a malha de uma SE energizada conduz correntes espúrias em 60 Hz que contaminam a medição. Injetando e medindo fora de 60 Hz e interpolando, o ruído é rejeitado e o resultado fica confiável.
Por que falar em impedância e não só resistência?
Porque em malhas extensas a componente indutiva é relevante. A impedância (módulo e fase) descreve melhor o comportamento da malha durante uma falta do que uma simples resistência de baixa frequência.
É seguro medir com a subestação energizada?
É possível e comum com o CPC 100, mas há risco de potenciais transferidos e de corrente de falta durante a medição. A equipe mantém afastamento das hastes e segue a NR-10 e as práticas de medição em malhas energizadas.
Referências técnicas
- IEEE Std 80 — Guide for Safety in AC Substation Grounding.
- IEEE Std 81 — Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials.
- OMICRON — documentação técnica pública do CPC 100 e do CP CU1.
As normas e marcas são citadas para fins técnicos e educativos. Confirme a edição vigente na fonte oficial.
