Curiosidades do VLF: equipamento leve, NEETRAC, mitos do mercado e fatos pouco conhecidos

1. Por que o equipamento é tão leve?

Uma fonte VLF de 60 kV RMS pesa cerca de 50 kg e cabe em uma van. Para comparação, uma fonte de AC industrial (60 Hz) capaz de aplicar a mesma tensão em um cabo MT típico pesaria várias toneladas e exigiria caminhão dedicado com transformador ressonante. A razão é física simples: a potência reativa necessária para carregar um cabo é proporcional à frequência aplicada. Reduzindo de 60 Hz para 0,1 Hz, a potência cai 600 vezes. Resultado: equipamento portátil, custo viável, ensaios em campo possíveis. Foi essa equação que viabilizou o VLF como método de manutenção de cabos MT mundialmente.

2. NEETRAC, Georgia Tech e o “CDFI”

Os critérios estatísticos que classificam um cabo como Boa, Suspeita ou Ruim conforme Tangente Delta a 0,1 Hz têm origem em programa de pesquisa específico: o Cable Diagnostic Focused Initiative (CDFI), conduzido pelo NEETRAC (National Electric Energy Testing, Research and Applications Center) da Georgia Tech, financiado pelo Departamento de Energia dos EUA e por dezenas de concessionárias norte-americanas. Entre 2003 e 2010, o programa coletou e analisou estatisticamente medições de Tan δ em milhares de cabos reais — novos, envelhecidos e falhados — gerando os percentis P95 que viraram os limiares normativos. Sem o CDFI, a Tangente Delta seria apenas um número sem significado clínico. Mais sobre os critérios NEETRAC.

3. O fato curioso da forma de onda

Embora ambas as tecnologias VLF (senoidal e cosseno-retangular) sejam aceitas pela IEEE 400.2-2024, há sutilezas pouco conhecidas: a senoidal pura é a “mais elegante” matematicamente mas exige fontes maiores; a cosseno-retangular, criada para portabilidade, tem a peculiaridade de ter RMS aproximadamente igual ao pico — propriedade que confundiu o mercado por anos quando a norma especificava em pico para uma e RMS para outra. A unificação em RMS na edição 2024 resolveu isso de vez. Mais sobre as duas tecnologias.

4. O 0,1 Hz não é arbitrário — é a janela física

Muita gente assume que 0,1 Hz foi escolhido por conveniência de equipamento. Verdade pela metade: a redução de potência é importante, mas há razão física mais profunda. Os mecanismos de polarização lenta que tornam Tan δ sensível a water trees têm constantes de tempo na faixa de segundos a dezenas de segundos. 0,1 Hz (período 10 s) entra exatamente nessa janela — alto o suficiente para o ensaio ser viável em tempo de campo, baixo o suficiente para que esses mecanismos respondam plenamente. Mais sobre water trees.

5. Mitos do mercado

“VLF é AC fraco” — falso. A magnitude RMS é a mesma do AC operacional. Apenas a frequência é menor.

“Tan δ alta = falha iminente” — depende. Tan δ absoluta sem tip-up e sem σ não é suficiente. Cabo com Tan δ 0,3% e tip-up baixo pode operar por anos; cabo com Tan δ 0,15% e tip-up alto está em pior condição. Mais sobre tip-up e estabilidade.

“Quanto maior a tensão, melhor o ensaio” — falso. Acima de 2 U₀ pode agredir cabos limítrofes. A norma especifica valores corretos por classe.

“15 minutos de ensaio basta sempre” — falso para alta tensão (IEEE 400.2-2024 exige 60 min) e para diagnóstico Tan δ (mínimo 30 min para Tan δ estabilizar).

6. O ensaio VLF mais longo já registrado

O recorde documentado de ensaio VLF contínuo em campo está em cerca de 4 horas, em um cabo de transmissão urbana de 12 km e classe 138 kV. A duração extrema foi necessária para combinar Monitored Withstand Test com mapeamento completo de descargas parciais usando técnica TDR-pulso em múltiplos pontos de medição. Para ensaios típicos em MT, 30 a 60 minutos é o padrão.

7. A frequência mais baixa já testada

Equipamentos experimentais já operaram em frequências tão baixas quanto 0,01 Hz (período 100 segundos). A IEEE 400.2 lista essa faixa como aceita, mas na prática 0,1 Hz é o padrão consolidado. Frequências mais baixas teriam ganho marginal em sensibilidade aos mecanismos mais lentos, mas o tempo total de ensaio cresceria proporcionalmente, tornando-se impraticável em campo.

8. O futuro do VLF: para onde caminha

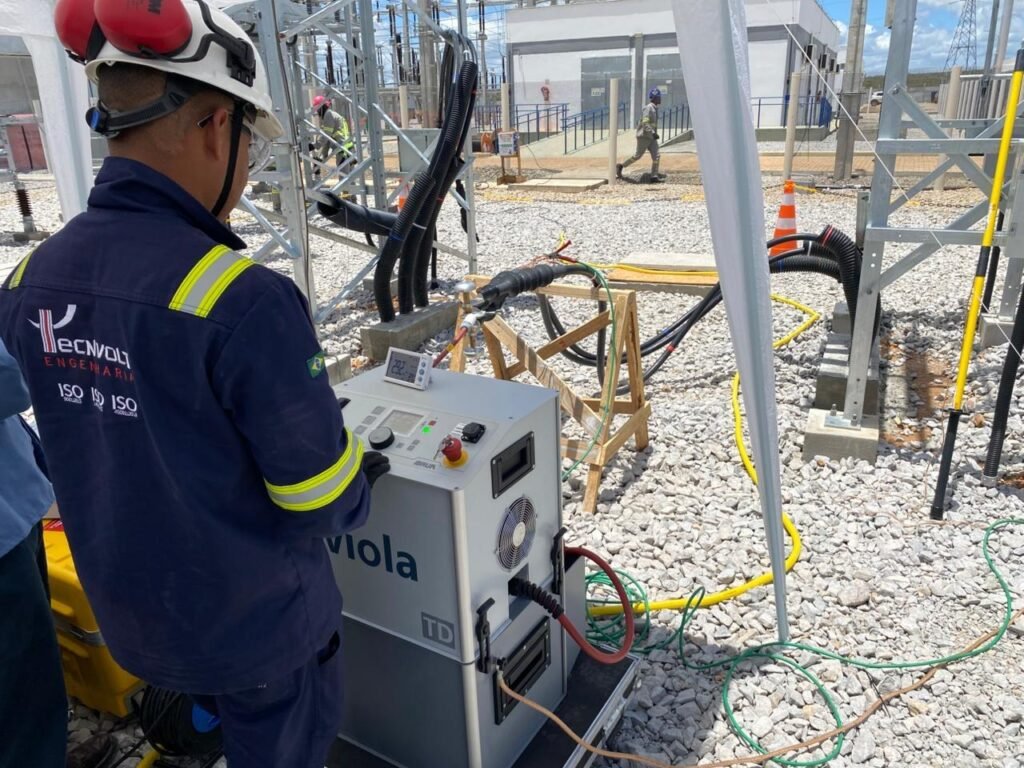

Tendências observáveis na pesquisa atual: (i) integração com inteligência artificial para identificação automática de padrões PRPD de descargas parciais; (ii) medição simultânea VLF + DAC com instrumentação híbrida para cabos longos; (iii) extensão para ainda mais alta tensão (acima de 138 kV) com módulos modulares; (iv) diagnóstico em-linha de cabos sem desligá-los, usando técnicas baseadas em sensores não-invasivos. Mas o ensaio VLF clássico em campo, executado periodicamente em cabos críticos com fonte BAUR Viola TD ou equivalente, continuará sendo o cavalo de batalha por muitos anos.

9. Encerrando a série

Esta série de 20 artigos cobriu praticamente tudo o que um gestor de ativos elétricos, engenheiro de manutenção ou especificador técnico precisa saber para entender, contratar e auditar ensaios VLF em cabos de média e alta tensão. Cada artigo trouxe gráficos técnicos autorais, base normativa explícita (IEEE 400.2-2024, IEEE 400.3, IEEE 400.4, ANSI/NETA, IEC 60270), exemplos práticos e a abordagem operacional da Tecnvolt Engenharia.

Para revisitar conceitos específicos, a estrutura da série é: Bloco 1 (Fundamentos) — artigos 1 a 5; Bloco 2 (Tangente Delta e Diagnóstico) — 6 a 10; Bloco 3 (Normas e Procedimento) — 11 a 15; Bloco 4 (Prática e Casos) — 16 a 20. Use o menu do blog Tecnvolt para navegar entre os artigos.
