De nada adianta uma usina solar comissionada e pronta se ela não puder injetar energia na rede. A conexão é a etapa final do caminho — aquela em que o agente da rede entra em cena para autorizar a operação comercial. É um processo formal, com requisitos técnicos a cumprir e documentos a apresentar, e seguir esse caminho corretamente é o que evita que a usina fique pronta, mas parada, esperando liberação.

Este artigo encerra os temas operacionais da série técnica sobre comissionamento de usinas solares. Aqui tratamos da conexão à rede: como é o processo, quais requisitos técnicos a usina precisa atender e que documentação o agente exige para emitir o parecer e liberar a operação.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 13–17 min

Quero conectar minha usina solar à rede com a Tecnvolt

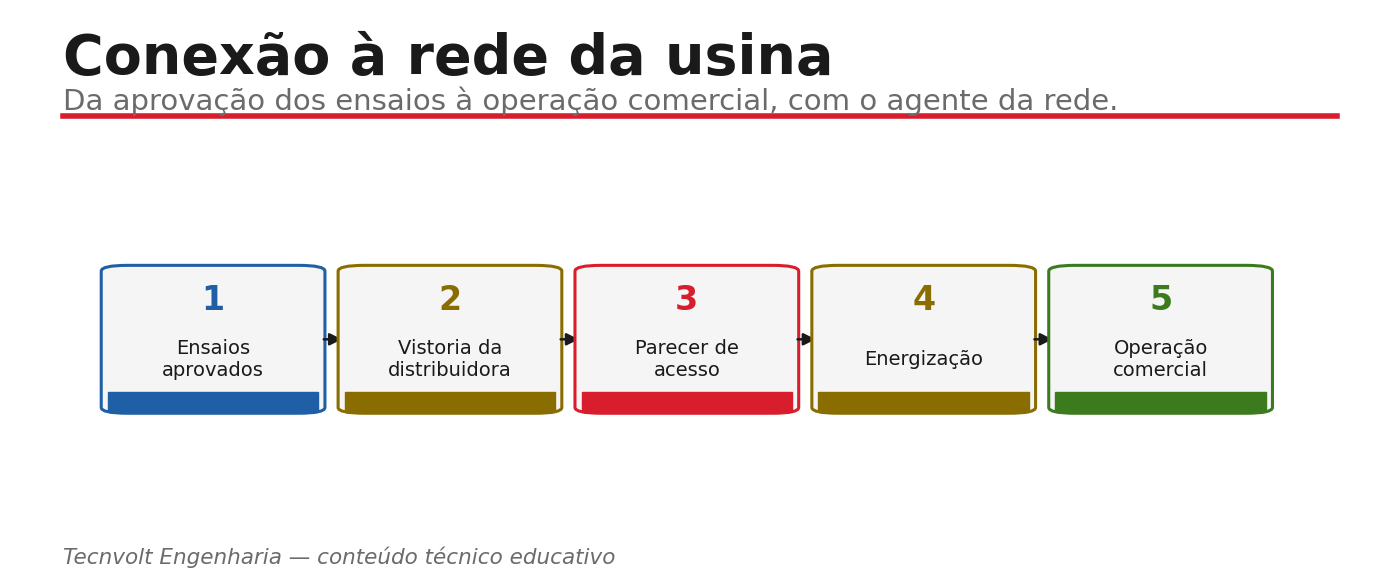

1. O processo de conexão

A conexão à rede não é um ato único, mas uma sequência de etapas conduzida junto ao agente da rede.

O caminho começa com os ensaios aprovados — o comissionamento concluído e documentado. Em seguida vem a vistoria da distribuidora, que verifica, em campo, se a instalação atende aos requisitos. Aprovada a vistoria, a distribuidora emite o parecer de acesso, o documento que autoriza a conexão. Só então ocorre a energização e, por fim, a operação comercial, quando a usina passa a injetar energia de forma regular. Cada etapa depende da anterior, e qualquer pendência trava o avanço — por isso a organização prévia faz tanta diferença no prazo.

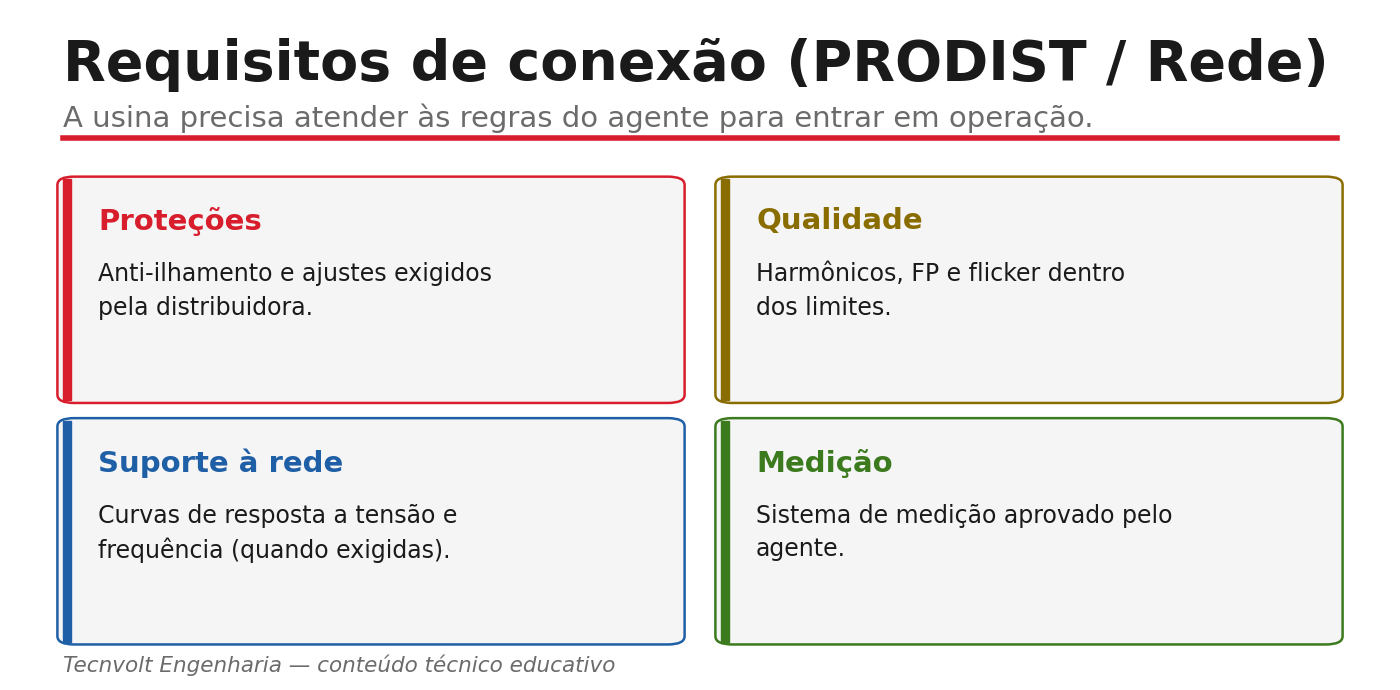

2. Requisitos técnicos

Para conectar, a usina precisa atender a um conjunto de requisitos técnicos definidos pelo PRODIST / Procedimentos de Rede e pela distribuidora. As proteções e a função de anti-ilhamento garantem que a usina se desconecte adequadamente diante de faltas e que não energize um trecho da rede que deveria estar desligado. A qualidade de energia (harmônicos, flicker, fator de potência) deve estar dentro dos limites. O suporte à rede — resposta a tensão e frequência — é exigido conforme o porte e a conexão. E o sistema de medição precisa estar aprovado segundo as regras do agente. O atendimento a esses requisitos é justamente o que a vistoria verifica. Confirme sempre a edição vigente das normas e os critérios específicos da distribuidora.

3. Documentação para o agente

Boa parte do que define a velocidade da conexão está na documentação apresentada ao agente. Ela reúne os relatórios de ensaio do comissionamento, o as-built (o projeto como efetivamente construído), a ART (Anotação de Responsabilidade Técnica) e as evidências de atendimento às exigências do agente.

Essa documentação é o que permite ao agente confirmar, no papel, que a usina cumpre os requisitos verificados na vistoria — e dar prosseguimento ao parecer e à energização. Uma documentação completa e organizada reduz idas e vindas, antecipa a vistoria e acelera a operação comercial. Como as exigências variam conforme o agente e o tipo de conexão, confirme sempre a edição vigente das normas e os requisitos específicos da distribuidora e, quando aplicável, do ONS.

Falar com um especialista em conexão de usina solar à rede

Como a Tecnvolt Engenharia executa esse serviço

A Tecnvolt Engenharia apoia a conexão de usinas solares à rede: organização dos ensaios aprovados, preparação para a vistoria da distribuidora, atendimento aos requisitos técnicos (proteções, anti-ilhamento, qualidade de energia, suporte à rede e medição) e montagem da documentação para o agente — relatórios, as-built e ART —, acompanhando até a energização e a operação comercial. Atuamos em campo na região Nordeste, em usinas e geração distribuída.

Solicitar apoio na conexão de usina solar à rede

Perguntas frequentes
