O inversor é o coração elétrico da usina solar: é ele que transforma a corrente contínua gerada pelos módulos em corrente alternada compatível com a rede, e que governa como essa energia é injetada. Por isso seu comissionamento vai muito além de ligar o equipamento — envolve parametrizar corretamente as funções de proteção e de suporte à rede, verificar as condições de instalação e seguir uma sequência de energização e partida disciplinada.
Este artigo encerra os ensaios de campo da série técnica sobre comissionamento de usinas solares. Aqui detalho o papel do inversor, o que se parametriza e verifica antes de ligá-lo, e como é a sequência de energização e partida até a injeção controlada na rede.
Resumo técnico

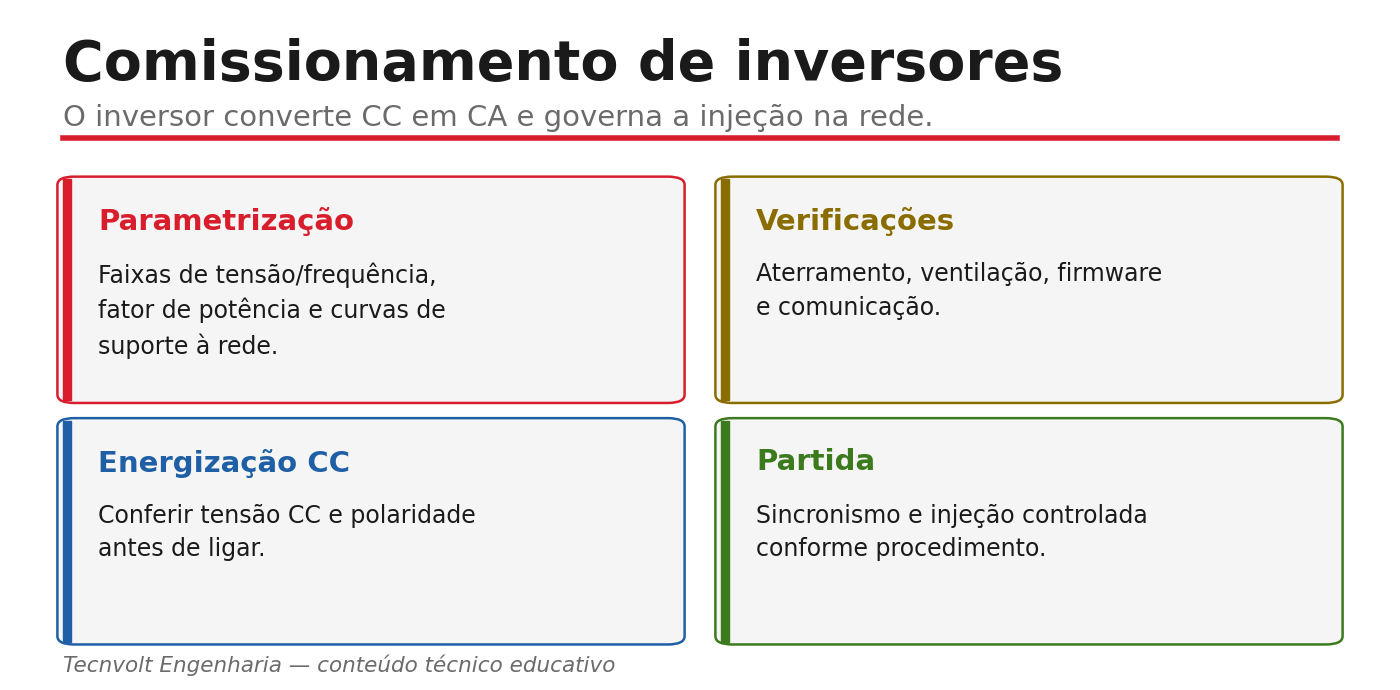

O comissionamento do inversor cobre três frentes. O papel do inversor: converter CC em CA e controlar a injeção e o suporte à rede. A parametrização e verificações: faixas de tensão e frequência, fator de potência, curvas de suporte, além de aterramento, ventilação, firmware e comunicação. E a energização e partida: conferir tensão CC e polaridade antes de ligar, energizar o lado CA, e fazer o sincronismo e a injeção controlada conforme o procedimento. Tudo segue o manual do fabricante e os requisitos da rede.
Quero o comissionamento dos inversores da minha usina
1. O papel do inversor
O inversor é o equipamento que converte a corrente contínua (CC) proveniente das strings em corrente alternada (CA) sincronizada com a rede. Mas sua função moderna vai além da conversão: o inversor controla a injeção de potência e participa do suporte à rede, ajustando, dentro de seus parâmetros, fator de potência, resposta a variações de tensão e de frequência e comportamento diante de distúrbios.
Essa dupla natureza — conversor e agente de rede — é o que torna o comissionamento do inversor tão importante. Um inversor mal parametrizado pode operar com proteções inadequadas, deixar de cumprir os requisitos do agente da rede ou não se desconectar como deveria diante de uma anomalia. Comissioná-lo corretamente é garantir que ele converte com eficiência e, ao mesmo tempo, se comporta como a rede exige.
2. Parametrização e verificações
A parametrização ajusta o inversor às exigências da rede e do projeto: as faixas de tensão e de frequência de operação e desconexão, o fator de potência de trabalho e as curvas de suporte à rede (como a resposta volt-var e o comportamento em sub e sobrefrequência), sempre conforme os requisitos do agente. Em paralelo, fazem-se as verificações de instalação: o aterramento do inversor e do skid, a ventilação e a refrigeração desobstruídas, a versão de firmware adequada e a comunicação (monitoramento, SCADA) operando. Cada um desses itens condiciona a operação segura e o cumprimento dos requisitos — e os valores exatos de parâmetro vêm do manual do fabricante e dos Procedimentos de Rede vigentes.

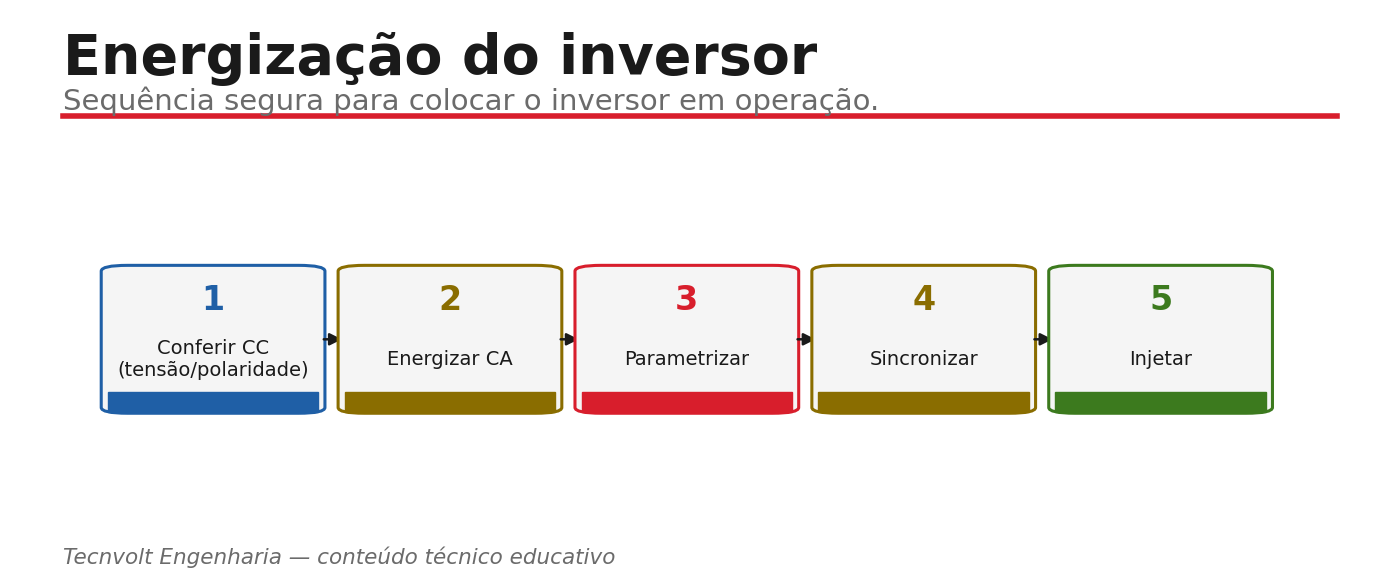

3. Energização e partida
A energização segue uma sequência que não deve ser improvisada. Antes de ligar, confere-se a tensão CC e a polaridade na entrada do inversor — passo que conecta o comissionamento do lado CC ao do inversor e evita danos por inversão. Em seguida, energiza-se o lado CA, verificando a presença e a sequência de fases. Com ambos os lados prontos, o inversor executa o sincronismo com a rede e inicia a injeção controlada de potência, conforme o procedimento do fabricante e do projeto, com acompanhamento das grandezas e do comportamento das proteções. Essa partida ordenada é o que valida, na prática, toda a parametrização e prepara o caminho para os testes de desempenho da usina.
Boa prática
Registre, por inversor, os parâmetros aplicados (faixas, fator de potência, curvas) e o checklist de instalação (aterramento, ventilação, firmware, comunicação) antes da energização. Documentar a configuração de cada inversor cria a baseline que facilita auditorias do agente da rede, manutenção e eventual repetição de parâmetros após troca de equipamento.
Aviso técnico
No inversor convivem tensão CC elevada na entrada (as strings ficam energizadas sempre que há sol) e tensão CA na saída, ambas perigosas. A energização e a partida devem ser executadas por profissional habilitado e autorizado, conforme a NR-10 e os procedimentos de SEP, seguindo a sequência do fabricante, jamais abrindo conexões CC sob carga. Confirme a edição vigente das normas e dos Procedimentos de Rede.
Falar com um especialista em comissionamento fotovoltaico
Como a Tecnvolt Engenharia executa esse serviço
A Tecnvolt Engenharia comissiona os inversores de usinas solares com parametrização das faixas de tensão e frequência, fator de potência e curvas de suporte à rede, verificação de aterramento, ventilação, firmware e comunicação, e condução da sequência de energização e partida com sincronismo e injeção controlada, registrando tudo em um dossiê com ART. Atuamos em campo na região Nordeste, em usinas e geração distribuída.
Solicitar comissionamento de inversores de usina solar
Perguntas frequentes
O que se parametriza em um inversor?
As faixas de tensão e frequência de operação e desconexão, o fator de potência e as curvas de suporte à rede (como volt-var e resposta em frequência), conforme os requisitos do agente da rede e o manual do fabricante.
O que conferir antes de energizar?
A tensão CC e a polaridade na entrada, e as condições de instalação: aterramento do inversor e do skid, ventilação desobstruída, versão de firmware adequada e comunicação (monitoramento, SCADA) operando.
Como é a partida do inversor?
Segue uma sequência: confere-se tensão CC e polaridade, energiza-se o lado CA verificando as fases e, com ambos os lados prontos, o inversor sincroniza com a rede e inicia a injeção controlada conforme o procedimento do fabricante e do projeto.
O inversor faz suporte à rede?
Sim. Além de converter CC em CA, o inversor moderno participa do suporte à rede, ajustando fator de potência e respondendo a variações de tensão e frequência conforme as curvas parametrizadas e os Procedimentos de Rede.
Referências técnicas
- IEC 62446 — Comissionamento, documentação e inspeção de sistemas fotovoltaicos.
- IEC 62109 — Segurança de conversores (inversores) para sistemas fotovoltaicos.
- PRODIST / Procedimentos de Rede — requisitos de conexão e suporte à rede.
- Manual do fabricante — parâmetros e sequência de energização do inversor.
As normas são citadas pelo escopo. Confirme sempre a edição vigente junto à fonte oficial e às exigências do agente da rede.
