Medir apenas a tensão e a corrente de uma string diz se ela está viva, mas não revela sua saúde completa. Para isso existe o ensaio de curva I-V: o exame que traça toda a relação entre corrente e tensão da string, do curto-circuito ao circuito aberto, passando pelo ponto onde ela entrega máxima potência. A forma dessa curva é uma assinatura — e cada deformação aponta para um tipo específico de problema.

Este artigo integra a série técnica sobre comissionamento de usinas solares. Aqui explico o que é a curva I-V, o que sua forma revela sobre sombreamento, defeitos e descasamentos, e como a comparação e o registro fazem dessa medição uma poderosa ferramenta de diagnóstico e baseline.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 13–17 min

Quero o ensaio de curva I-V das strings da minha usina

1. O que é a curva I-V

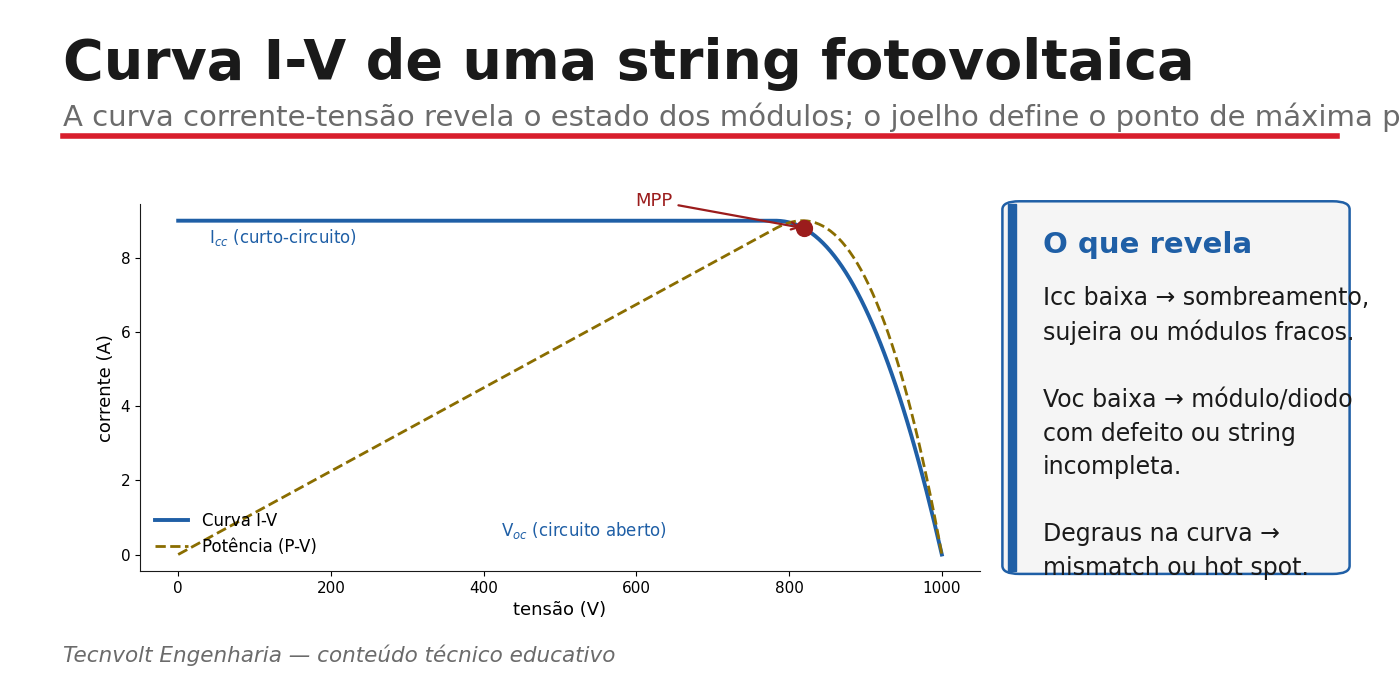

A curva I-V representa a relação entre a corrente e a tensão de uma string fotovoltaica ao longo de toda a sua faixa de operação. Em uma extremidade está a corrente de curto-circuito (Icc), quando a tensão é zero; na outra, a tensão de circuito aberto (Voc), quando a corrente é zero. Entre as duas existe o ponto de máxima potência (MPP), o joelho da curva, onde o produto corrente × tensão é máximo — é nesse ponto que o inversor busca operar.

A medição é feita com um traçador de curva I-V, que varre a string e registra todos os pontos. Como a curva depende fortemente da irradiância e da temperatura no instante da medição, registra-se essas condições e aplica-se a correção a STC (condições padrão de teste), que normaliza os valores para um padrão comum. Sem essa correção, comparar uma medição feita de manhã com outra ao meio-dia seria comparar coisas diferentes.

2. O que a forma revela

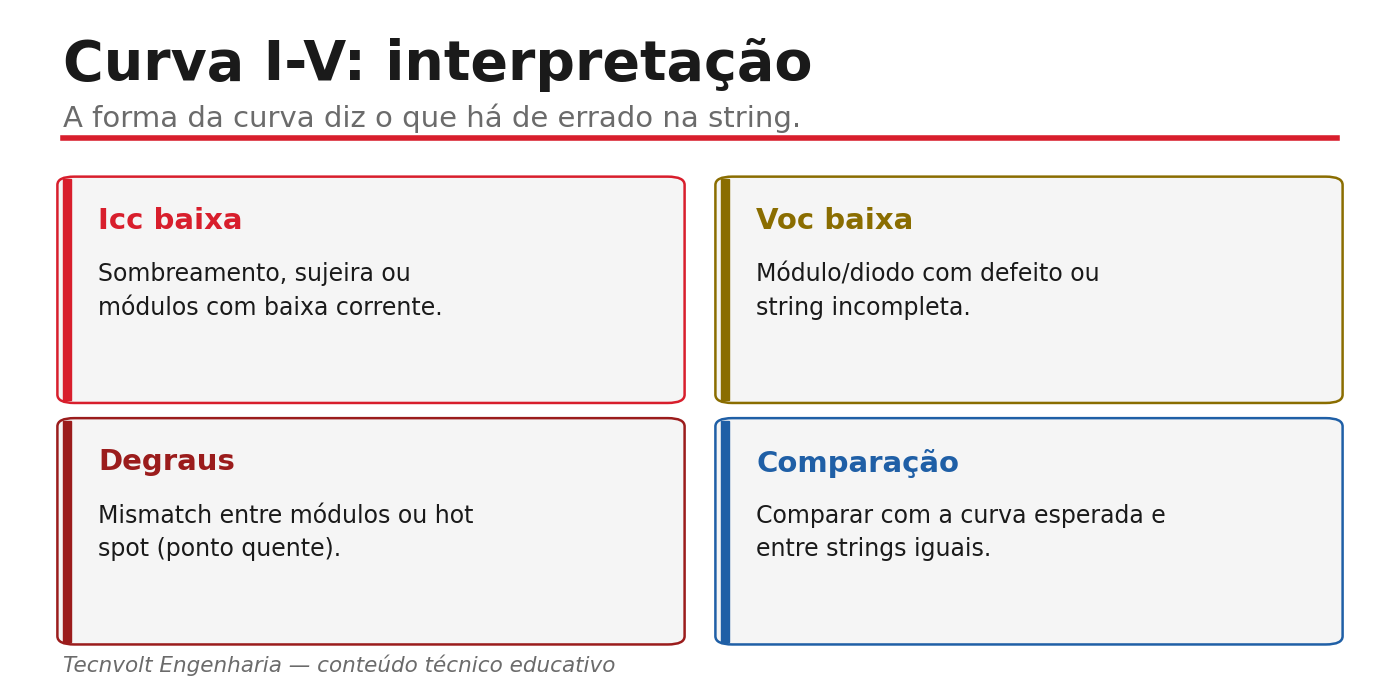

A forma da curva é o que a torna um instrumento de diagnóstico. Uma Icc baixa — patamar superior da curva abaixo do esperado — costuma indicar sombreamento, sujeira nos módulos ou módulos com desempenho reduzido. Uma Voc baixa — a curva termina antes do esperado no eixo da tensão — aponta para módulo ou diodo de bypass com defeito, ou para uma string com menos módulos do que deveria. Já os degraus ou patamares no meio da curva são típicos de mismatch (descasamento entre partes da string) ou de hot spot, em que um trecho sombreado ou danificado força a atuação dos diodos de bypass. Cada distorção conta uma história diferente sobre o que está acontecendo na string.

3. Comparação e registro

Uma curva isolada diz pouco; o valor está na comparação. Compara-se a curva medida com a curva esperada, calculada a partir das especificações dos módulos e do projeto, e também entre strings idênticas da mesma usina — que, em condições semelhantes, devem produzir curvas praticamente sobrepostas. Qualquer string que destoa do conjunto chama atenção para inspeção. Por fim, todas as curvas são registradas, com suas condições e correção a STC, formando a baseline da planta: a referência viva contra a qual futuras medições de operação e manutenção serão confrontadas para flagrar degradação.

Falar com um especialista em comissionamento fotovoltaico

Como a Tecnvolt Engenharia executa esse serviço

A Tecnvolt Engenharia realiza o ensaio de curva I-V das strings de usinas solares com traçador, registro de irradiância e temperatura, correção a STC, interpretação das anomalias (Icc, Voc, degraus) e comparação com a curva esperada e entre strings, consolidando as curvas como baseline em um dossiê com ART. Atuamos em campo na região Nordeste, em usinas e geração distribuída.
