Monitored Withstand Test (TD-MWT): combinando suportabilidade com diagnóstico em um só ensaio VLF

1. O procedimento básico

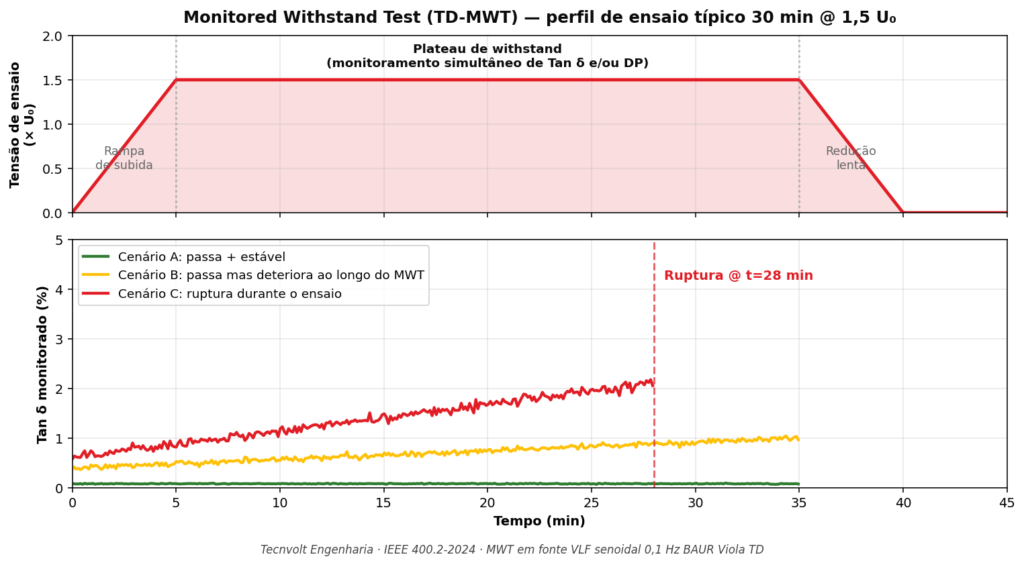

O MWT segue o perfil clássico de um withstand VLF: rampa de subida (geralmente 5 minutos para evitar transientes), plateau na tensão de ensaio (tipicamente 1,5 a 2,0 U₀, durante 30 a 60 minutos conforme a classe do cabo) e redução lenta da tensão ao final. A diferença está no que acontece durante o plateau: enquanto a tensão é mantida constante, o equipamento monitora continuamente a Tangente Delta — e, opcionalmente, mede descargas parciais com instrumentação dedicada.

2. Por que apenas Tan δ e DP (e não outros parâmetros)

A IEEE 400.2-2024 trouxe uma mudança importante em relação à edição de 2013: limitou explicitamente o que pode ser monitorado durante o withstand a Tan δ e descargas parciais. Outros parâmetros — como corrente de fuga total, resistência de isolação — podem ser registrados, mas não usados como critério de aprovação ou reprovação no MWT. O motivo: Tan δ e DP são as únicas medições com base normativa consolidada (critérios NEETRAC) e sensibilidade comprovada aos defeitos progressivos em cabos extrudados.

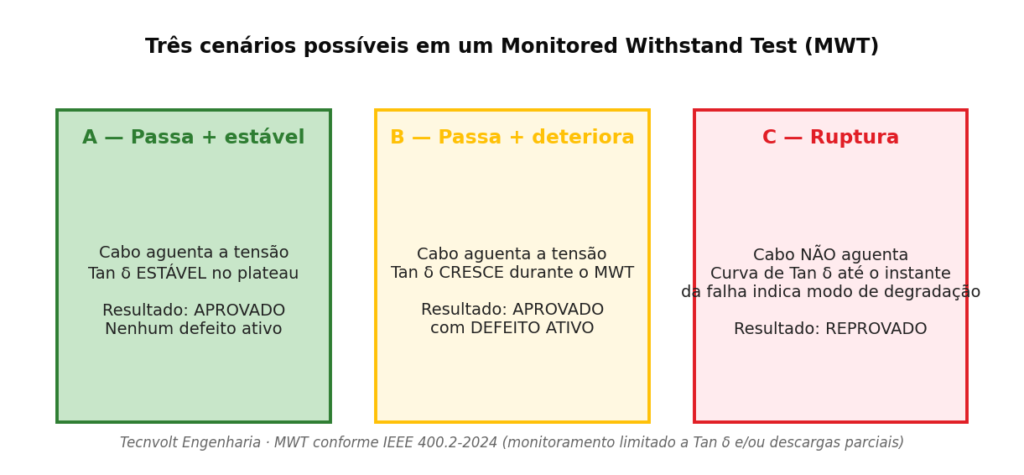

3. Os três cenários possíveis

Cenário A — Passa + estável: O cabo aguenta a tensão durante todo o plateau, e a Tan δ se mantém estável (sem crescimento durante os 30-60 minutos). Resultado: aprovado, sem indicação de defeito ativo. É o desfecho ideal de um comissionamento de cabo novo bem instalado.

Cenário B — Passa + deteriora: O cabo aguenta a tensão, mas a Tan δ cresce ao longo do ensaio — indicando que algum mecanismo de degradação está ativo (water trees crescendo sob estresse, descargas parciais em desenvolvimento, contaminação ionizando). Resultado paradoxal: o cabo é tecnicamente aprovado (não rompeu), mas há defeito ativo que reduzirá sua vida útil. Este cenário é invisível em withstand simples — só o MWT detecta. Recomendação: monitoramento priorizado, reensaio em 1-2 anos, considerar substituição do trecho.

Cenário C — Ruptura durante o ensaio: O cabo não aguenta. Mas o registro da Tan δ até o instante da falha entrega informação valiosa sobre o modo de degradação (queda abrupta = defeito localizado; crescimento contínuo seguido de pico = degradação difusa avançada). Resultado: reprovado, com diagnóstico do que estava acontecendo. Permite decisão técnica embasada sobre reparar ou substituir o cabo.

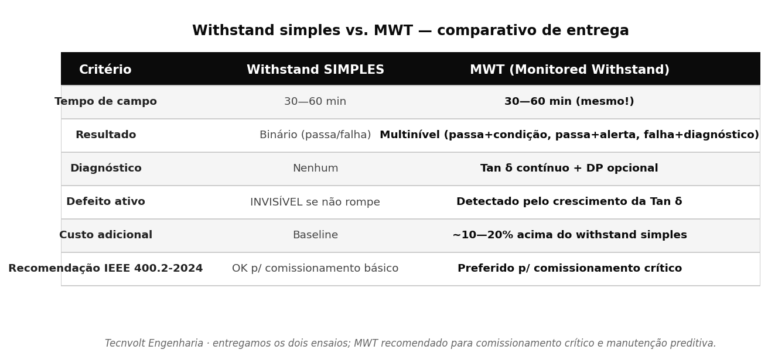

4. O ganho real do MWT vs. withstand simples

O tempo de campo é praticamente o mesmo: a duração do plateau de withstand é exatamente igual nos dois métodos. O custo adicional do MWT é a instrumentação de medição contínua (já integrada em equipamentos modernos como o BAUR Viola TD) — tipicamente 10 a 20% acima do withstand simples em proposta comercial. Em troca, o MWT entrega:

• Resultado multinível em vez de binário
• Detecção do Cenário B (defeito ativo sem ruptura) — invisível em withstand simples
• Diagnóstico em caso de ruptura — permite entender e prevenir falhas similares em outros trechos
• Registro técnico mais robusto para auditoria, seguradora e ANEEL

5. Quando o MWT é mais valioso

Algumas situações onde o MWT supera amplamente o withstand simples:

Comissionamento de cabos críticos — datacenters, hospitais, usinas solares com SLA, plantas químicas/petroquímicas, ramais industriais 24/7. Em todos esses casos, falha não-prevista custa muito mais que o ensaio extra.

Manutenção em rede com histórico de falhas — quando o operador já teve uma ou mais falhas recentes na mesma rede, o MWT identifica se o problema é localizado ou sistêmico (Cenário B em múltiplos trechos = degradação generalizada).

Pós-reparo de cabo antigo — após uma reparação em cabo com 15+ anos, o MWT valida tanto o reparo quanto o trecho remanescente, antecipando se haverá próxima falha em breve.

6. Limites do MWT

O MWT não é solução universal. Em cabos muito longos (capacitância acima da capacidade da fonte VLF mesmo a 0,1 Hz), pode ser necessário recorrer a métodos DAC. Em cabos PILC muito antigos, a tensão de plateau precisa ser conservadora para evitar agressão à isolação a óleo-papel. E para localização precisa de defeitos (não apenas detecção), é necessário complementar com medição de descargas parciais conforme IEEE 400.3 — o MWT detecta que há DP, mas localizar exige instrumentação dedicada.
