Tabela de tensões de ensaio VLF por classe (5, 15, 25, 35 kV) — comissionamento x manutenção

1. Identifique a classe de tensão do cabo

Toda especificação parte da classe nominal — o valor de tensão entre fases que o cabo é projetado para suportar continuamente. As classes mais comuns em ambiente brasileiro são 15 kV (8,7/15 kV), 25 kV (14,4/25 kV) e 35 kV (20,2/35 kV). Essa informação está na ficha técnica do cabo, nas marcações da capa externa ou na documentação do fornecedor. Em redes antigas sem documentação clara, o tipo precisa ser inferido pela tensão da concessionária local e pelas características construtivas.

2. Calcule U₀ (tensão fase-terra)

U₀ é a tensão entre uma fase e a terra (também chamada de tensão de fase). Para cabos trifásicos em rede aterrada, U₀ = U_fase-fase ÷ √3. Por exemplo: cabo de 15 kV → U₀ = 15 / 1,732 ≈ 8,7 kV. Esse valor é a referência operacional contínua — a tensão a que cada condutor isolado é submetido em serviço.

3. Multiplique pelo fator do objetivo

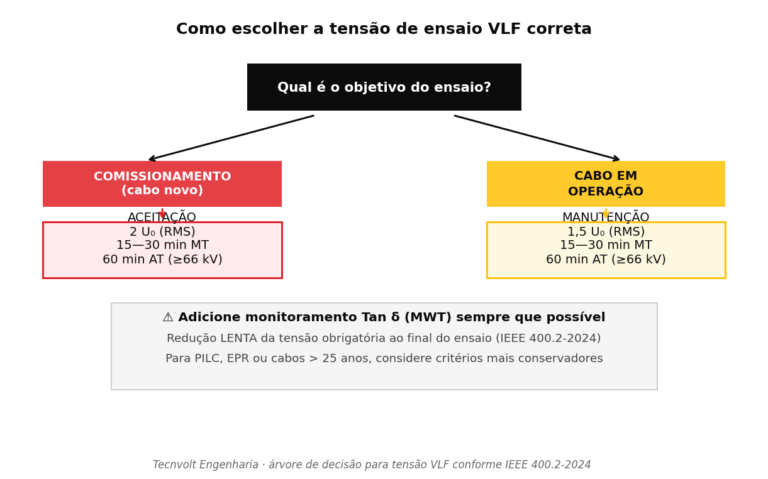

A IEEE 400.2-2024 estabelece dois patamares principais para ensaios de cabos blindados extrudados:

Aceitação (comissionamento): 2 × U₀. Cabo novo, instalado, antes da energização. Estresse equivalente a 2× o regime normal — flagra defeitos grosseiros de fabricação, transporte, instalação e montagem de emendas/terminações.

Manutenção (cabo em operação): 1,5 × U₀. Cabo já em serviço, ensaio periódico em parada programada. Estresse de 1,5× o regime normal — suficientemente alto para detectar degradação significativa, mas conservador o bastante para não agredir cabos antigos.

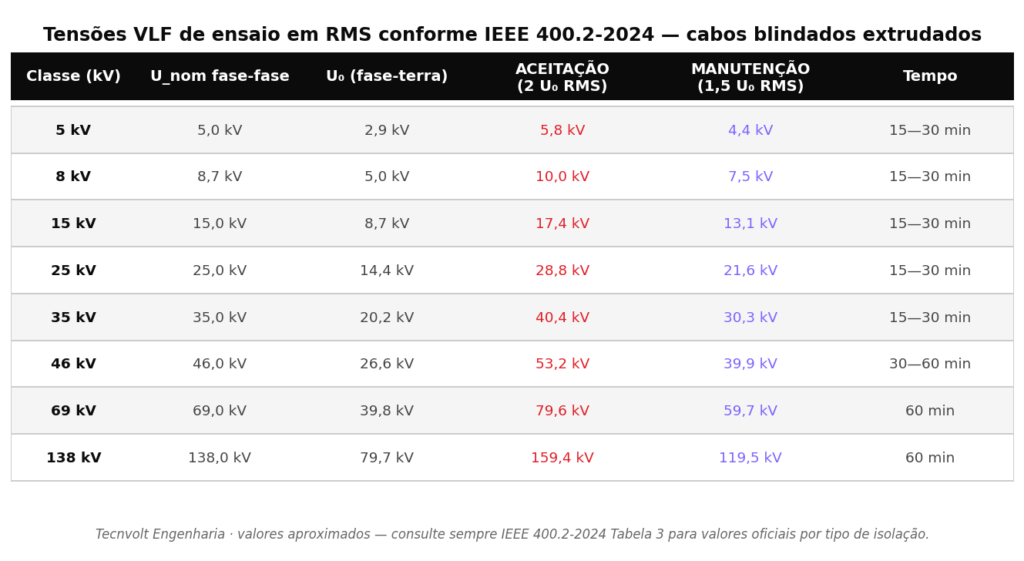

4. Os valores práticos por classe

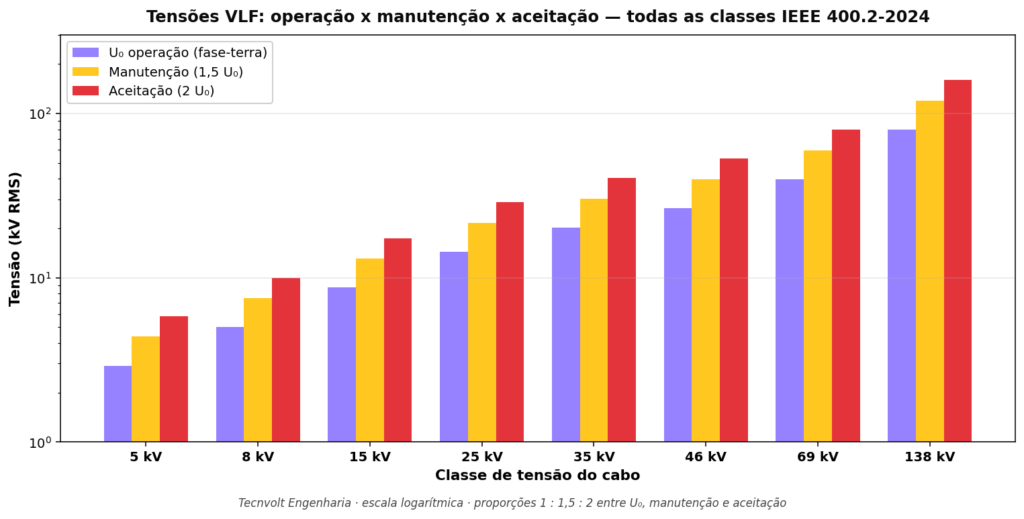

Aplicando os fatores às classes mais comuns: 15 kV → 13,1 kV (manutenção) ou 17,4 kV (aceitação); 25 kV → 21,6 kV (manutenção) ou 28,8 kV (aceitação); 35 kV → 30,3 kV (manutenção) ou 40,4 kV (aceitação). Os equipamentos VLF modernos como o BAUR Viola TD têm faixa nominal até 60 kV RMS, cobrindo confortavelmente todas as classes de média tensão padrão brasileiras.

5. Tempo de aplicação

Para cabos MT (≤ 36 kV), o tempo padrão é 15 a 30 minutos conforme objetivo. Comissionamento típico: 30 minutos a 2 U₀. Manutenção: 15 a 30 minutos a 1,5 U₀. Para alta tensão (≥ 66 kV), a IEEE 400.2-2024 estabeleceu que o tempo mínimo é 60 minutos — exigência nova da edição vigente.

6. Atenção para PILC, EPR e cabos muito antigos

Os valores acima são para cabos extrudados (XLPE, EPR, TR-XLPE). Para cabos PILC (Paper Insulated Lead Covered), a IEEE 400.2-2024 traz tabelas próprias, geralmente com tensões mais conservadoras devido à sensibilidade da isolação a óleo-papel. Para cabos com 20+ anos de operação, recomenda-se considerar redução do fator de manutenção para 1,3 U₀ em primeiro ensaio, evitando agressão a isolação muito envelhecida.

7. Tudo em RMS — não confunda

Como detalhado no artigo sobre senoidal vs. cosseno-retangular, a IEEE 400.2-2024 unificou todas as tensões em RMS. Em fonte senoidal, V_pico = √2 × V_RMS ≈ 1,414 × V_RMS. Em fonte cosseno-retangular, V_pico ≈ V_RMS. O cabo, em ambos os casos, é estressado pela mesma magnitude RMS — mas o pico aplicado difere entre as duas tecnologias.

8. Adicionar diagnóstico (Tan δ) faz a diferença

Aplicar a tensão correta de withstand é o mínimo. Para extrair o máximo valor técnico do ensaio, recomenda-se Monitored Withstand Test (MWT) sempre que possível — Tan δ monitorada durante todo o plateau. O custo adicional é pequeno (10-20% sobre withstand simples) e a informação entregue é incomparável. Detalhamos isso no artigo sobre MWT da série.
