Uma usina solar é uma extensa estrutura metálica exposta ao tempo, com milhares de módulos, perfis, eletrocalhas e equipamentos. Para que tudo isso seja seguro, essas partes precisam estar interligadas e referenciadas à terra em uma malha equipotencial. O aterramento e a verificação de continuidade são o que garantem que, diante de uma falta ou de uma descarga, a corrente encontre um caminho seguro e que nenhuma parte fique sob potencial perigoso.
Este artigo integra a série técnica sobre comissionamento de usinas solares. Aqui detalho por que aterrar e equipotencializar, como é feito o ensaio de continuidade e seus pontos críticos, e como o aterramento se integra à malha da subestação e ao SPDA.
Resumo técnico
O aterramento e a equipotencialização interligam estruturas, molduras dos módulos, eletrocalhas e skids ao mesmo aterramento, garantindo segurança e referência. O ensaio de continuidade injeta corrente e mede a resistência do percurso até a malha, com pontos críticos na junção módulo-estrutura e estrutura-malha. O aterramento se integra à malha da subestação coletora e ao SPDA, respeitando a distância de separação ou a equipotencialização exigida. O objetivo é um caminho de baixa resistência à terra em toda a planta.
Quero o ensaio de aterramento e continuidade da minha usina
1. Por que aterrar e equipotencializar
O aterramento cumpre dois papéis: segurança e referência. Segurança porque, em caso de falta, ele oferece um caminho de baixa resistência para a corrente escoar, permitindo a atuação das proteções e evitando que partes metálicas fiquem energizadas e ofereçam risco de choque. Referência porque dá ao sistema um potencial comum, contra o qual as tensões são medidas e as proteções operam.

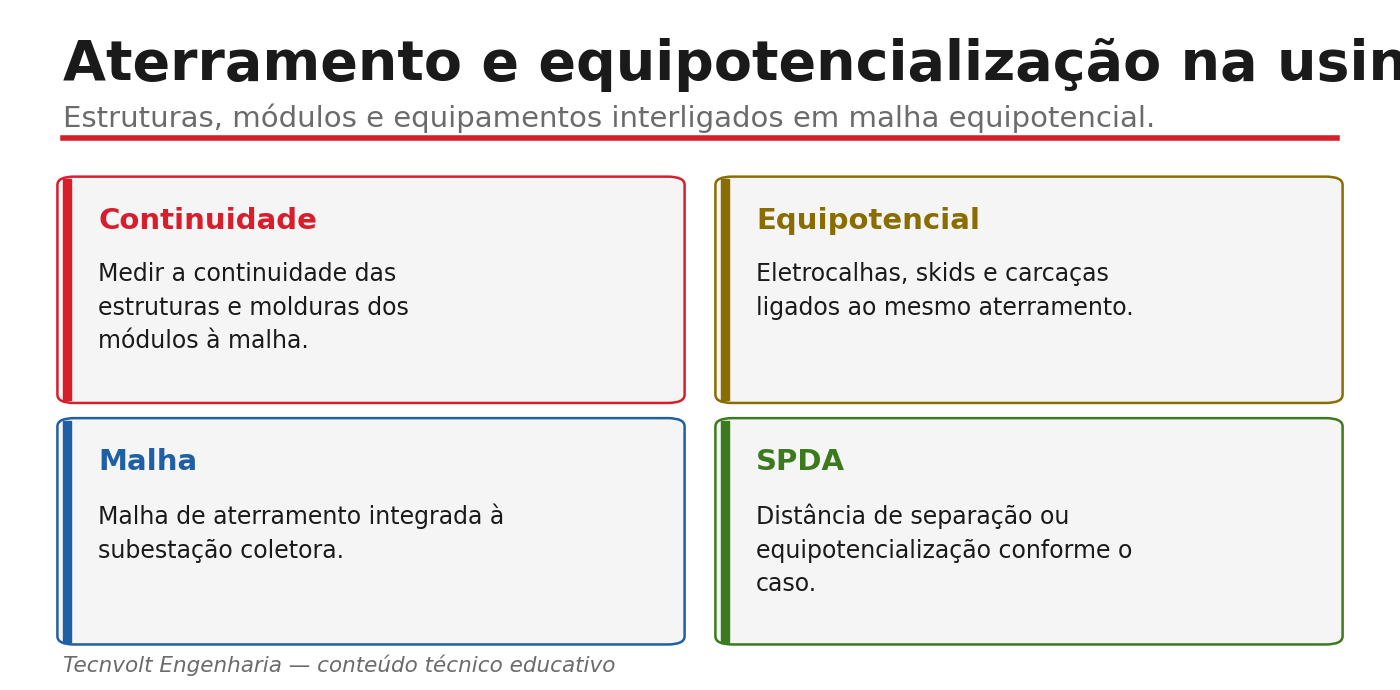

A equipotencialização é o que amarra tudo isso: estruturas, molduras dos módulos, eletrocalhas e skids devem estar ligados ao mesmo aterramento, de modo que não existam diferenças de potencial perigosas entre partes que uma pessoa possa tocar simultaneamente. Em uma usina, com sua vasta superfície metálica, essa interligação contínua é essencial — qualquer estrutura isolada da malha é um ponto frágil em termos de segurança e de proteção contra surtos.
2. Ensaio de continuidade

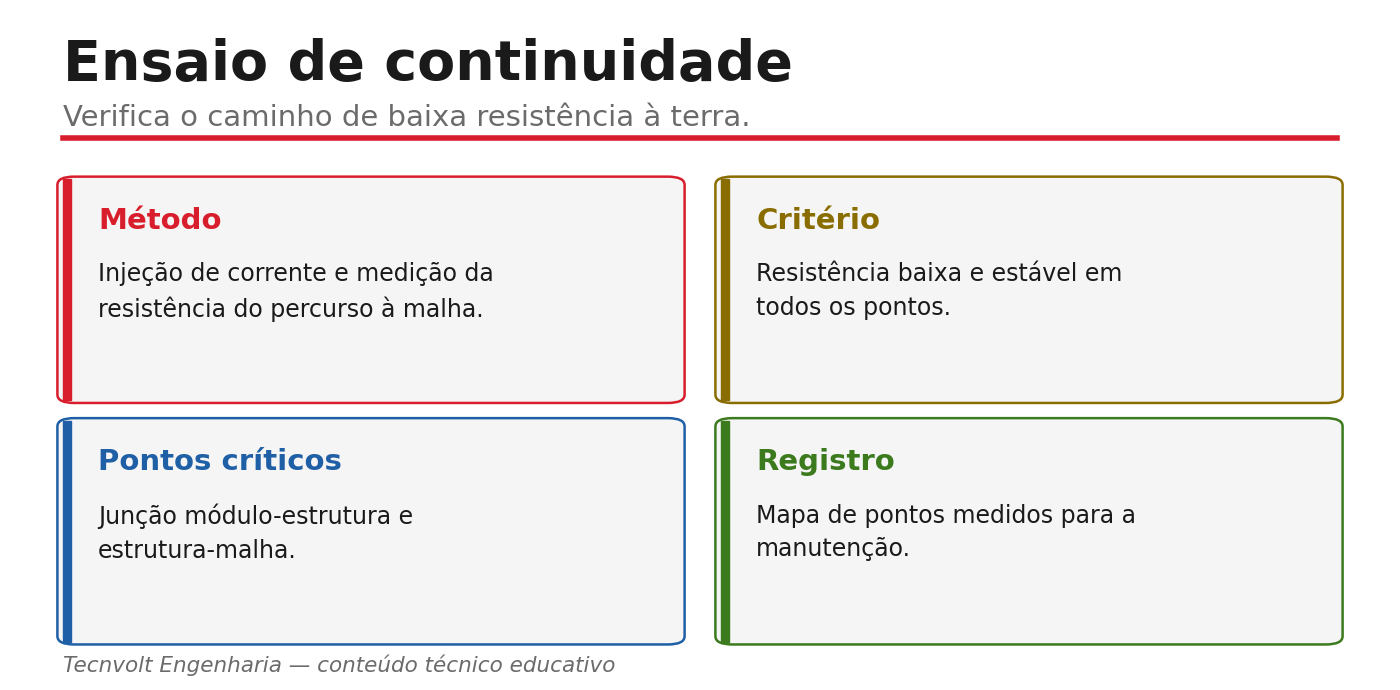

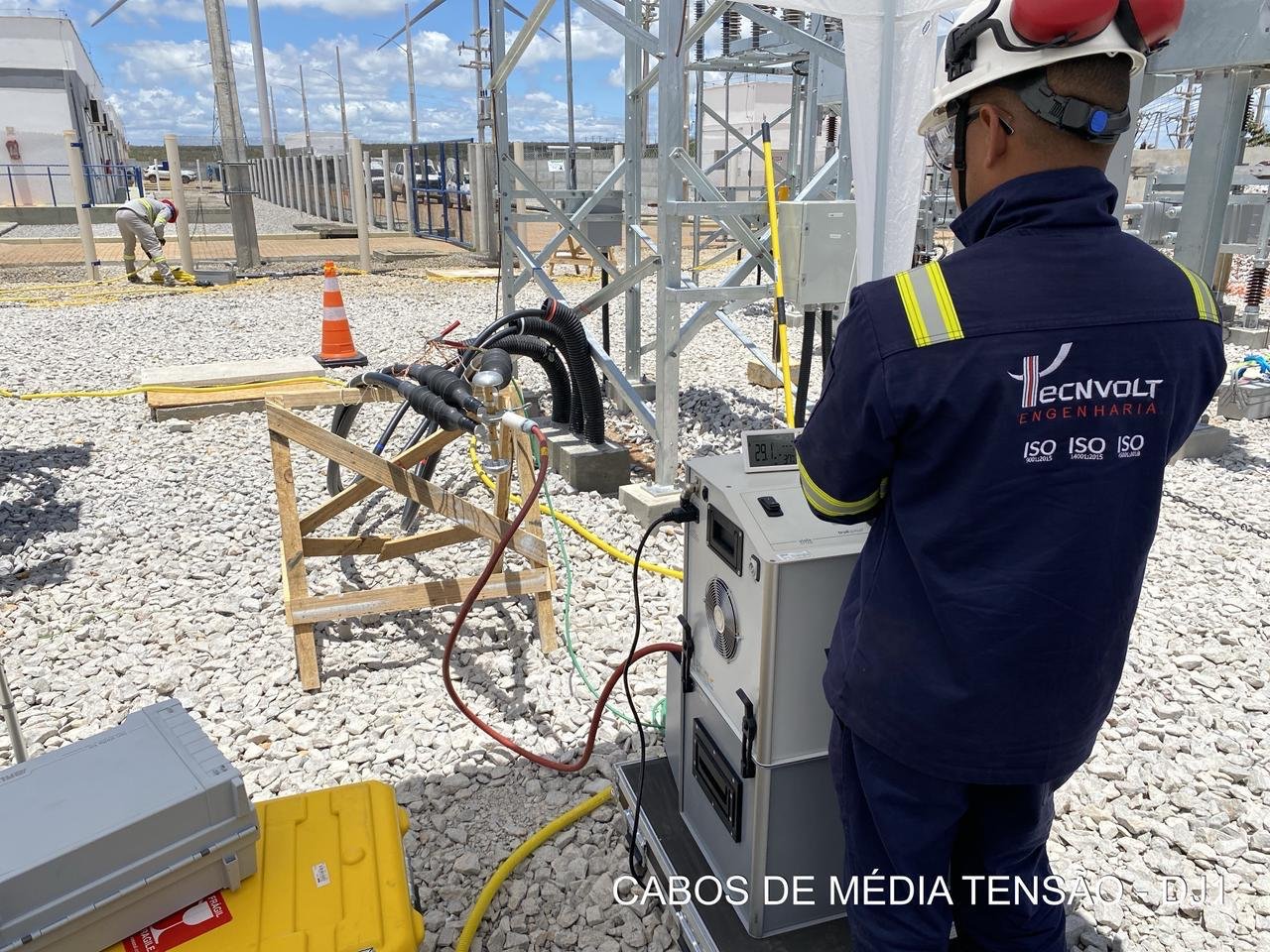

O ensaio de continuidade verifica, na prática, se o caminho de aterramento realmente existe e tem baixa resistência. Ele injeta uma corrente conhecida e mede a resistência do percurso entre o ponto testado e a malha de terra. Um valor baixo confirma uma ligação efetiva; um valor alto denuncia uma conexão frouxa, oxidada, interrompida ou inexistente. Os pontos críticos a verificar são as junções módulo-estrutura — onde a moldura do módulo se liga ao perfil — e as junções estrutura-malha — onde a estrutura se conecta efetivamente ao aterramento. São justamente esses os pontos onde, na prática de campo, surgem as falhas de continuidade, por aperto inadequado, ausência de elemento de aterramento ou corrosão.
3. Integração com a malha e o SPDA
O aterramento da geração não vive isolado: ele deve estar integrado à malha da subestação coletora, formando um sistema de aterramento coerente para toda a planta. Além disso, a usina precisa de proteção contra descargas atmosféricas, e o SPDA (Sistema de Proteção contra Descargas Atmosféricas) entra em cena. A interação entre o aterramento funcional/de proteção e o SPDA segue uma de duas estratégias: manter uma distância de separação adequada entre os sistemas, ou promover a sua equipotencialização, conforme o projeto e a norma aplicável. A escolha e o dimensionamento dependem da configuração da usina e devem seguir a referência vigente.
Boa prática
Inclua no comissionamento a medição de continuidade por amostragem representativa das mesas e em todos os pontos de transição (módulo-estrutura e estrutura-malha), registrando os valores. Conexões de aterramento ao ar livre sofrem com corrosão ao longo dos anos, então o registro inicial vira baseline para a manutenção preventiva da malha.
Aviso técnico
Um aterramento ou uma continuidade deficientes deixam estruturas metálicas sob risco de ficarem energizadas em caso de falta, e as strings permanecem energizadas em CC sempre que há sol. Os ensaios e qualquer intervenção devem ser executados por profissional habilitado e autorizado, conforme a NR-10 e os procedimentos de SEP. Confirme a edição vigente das normas, inclusive da NBR 5419 para o SPDA.
