Resistência de Isolamento em Cabos Subterrâneos: O Que o Ensaio Indica (e o Que Não Indica)

Por que este artigo existe

O ensaio com megôhmetro (também chamado de “teste de resistência de isolamento”, “Megger”, ou genericamente “isolação”) é, sem dúvida, o ensaio elétrico mais difundido em manutenção de cabos de média tensão no Brasil. É barato (instrumento básico custa uma fração de uma plataforma VLF), rápido (alguns minutos por cabo), familiar (a maior parte das equipes de manutenção elétrica sabe operar) e tem aceitação ampla em normas e auditorias. Por isso aparece em virtualmente todo plano de manutenção preventiva — desde plantas industriais sofisticadas até inspeções de comissionamento em obras prediais.

Esse mesmo sucesso popular, no entanto, esconde um problema técnico relevante: o ensaio com megôhmetro é frequentemente pedido para fazer mais do que ele consegue. Muita equipe interpreta o resultado como veredito definitivo sobre o estado do cabo — “passou, está bom; reprovou, está ruim”. Essa simplificação é tecnicamente errada e gera dois tipos de problema operacional: cabos com defeitos internos invisíveis ao megôhmetro (water trees em desenvolvimento, descargas parciais em vazios, treeing elétrico em fase inicial) ganham “selo de qualidade” indevido — e falham catastróficamente alguns meses depois; ou, no outro extremo, cabos saudáveis ensaiados sem correção de temperatura ou comparação com baseline ganham diagnóstico equivocado de degradação, levando a CAPEX desnecessário em substituição ou intervenção.

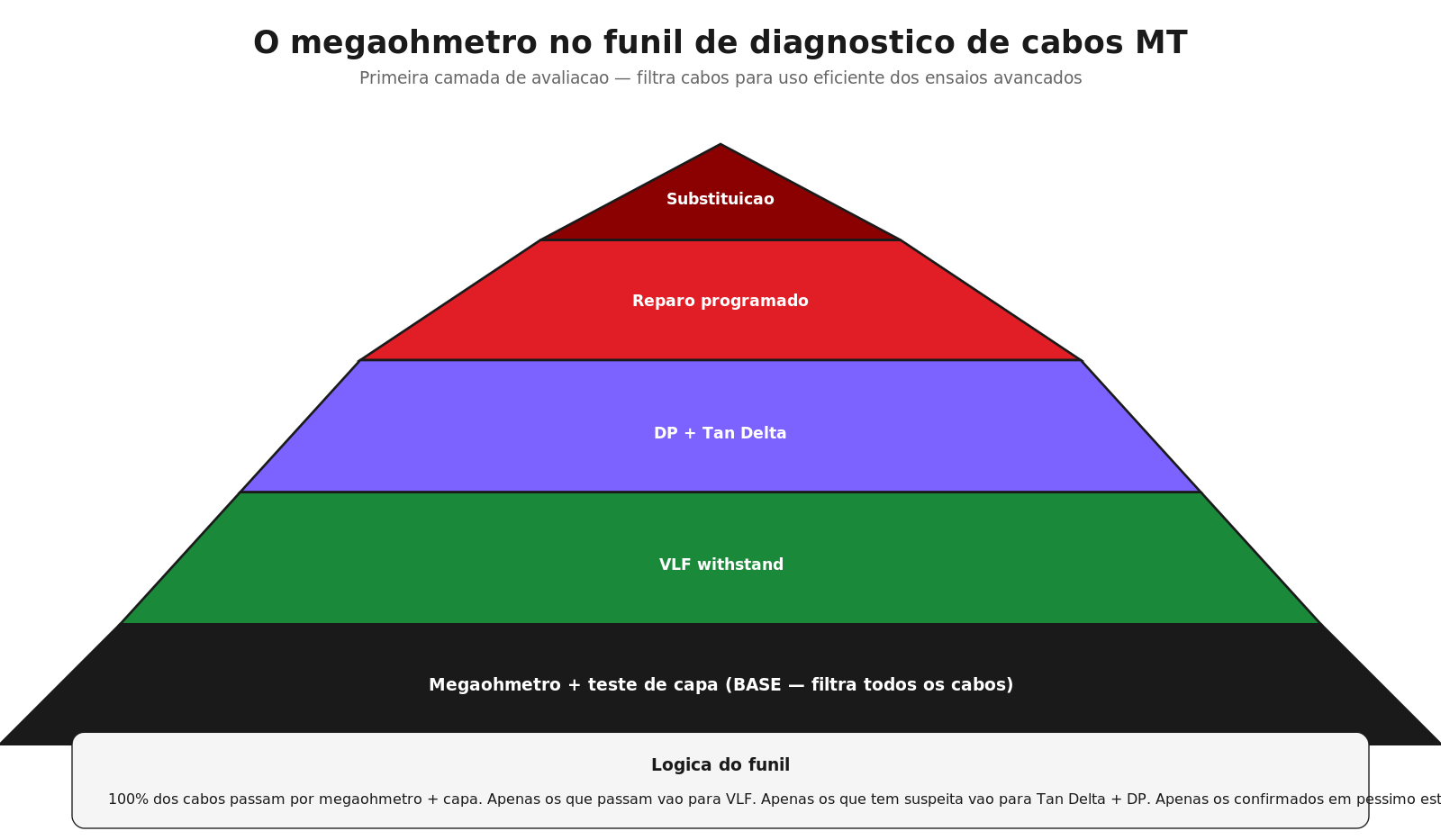

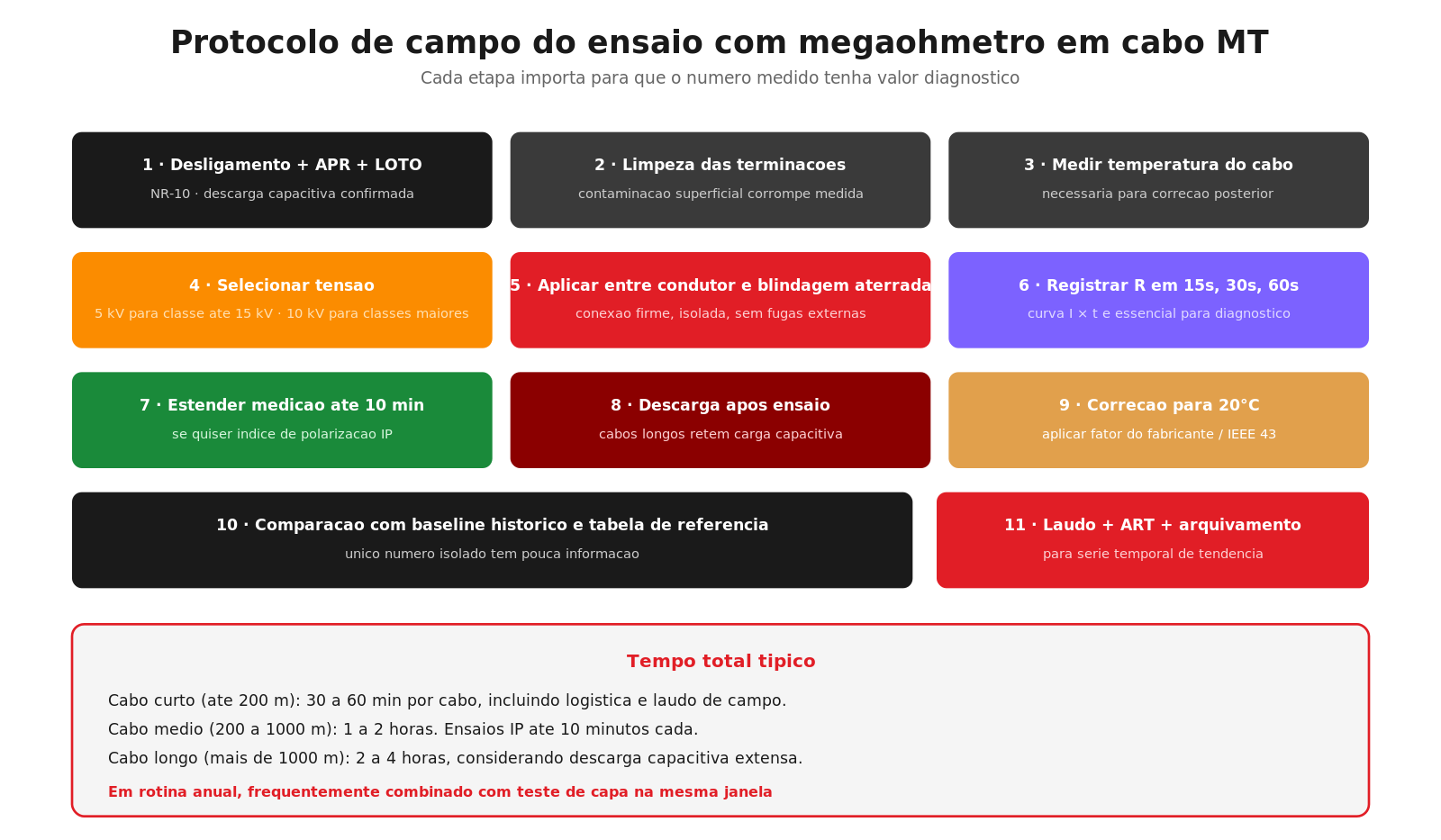

Este artigo cobre o ensaio com profundidade técnica suficiente para extrair dele o que ele realmente entrega: princípio físico, os três tipos de corrente envolvidos, os índices derivados (IP, DAR) com suas limitações reais em cabos XLPE modernos, a armadilha clássica da correção por temperatura, o protocolo de campo passo a passo, e — talvez o ponto mais importante — uma listagem honesta do que o megôhmetro indica bem e do que ele simplesmente não consegue indicar. O posicionamento correto desse ensaio é como primeira camada do funil de diagnóstico, não como ensaio único.

A quem se dirige

Engenheiros eletricistas e supervisores de manutenção que precisam estruturar ensaios com megôhmetro como parte de uma rotina preventiva tecnicamente correta; gestores de utilidades industriais avaliando se a manutenção atual está dando “falsa segurança”; coordenadores de comissionamento de obra que recebem laudos de megôhmetro e precisam interpretá-los criticamente; compradores técnicos comparando propostas; equipes próprias que executam o ensaio internamente e querem refinar a metodologia.

⚠ Importante: ensaios em cabos MT exigem NR-10, APR, PT, LOTO, instrumentos calibrados e ART. Conteúdo educativo.

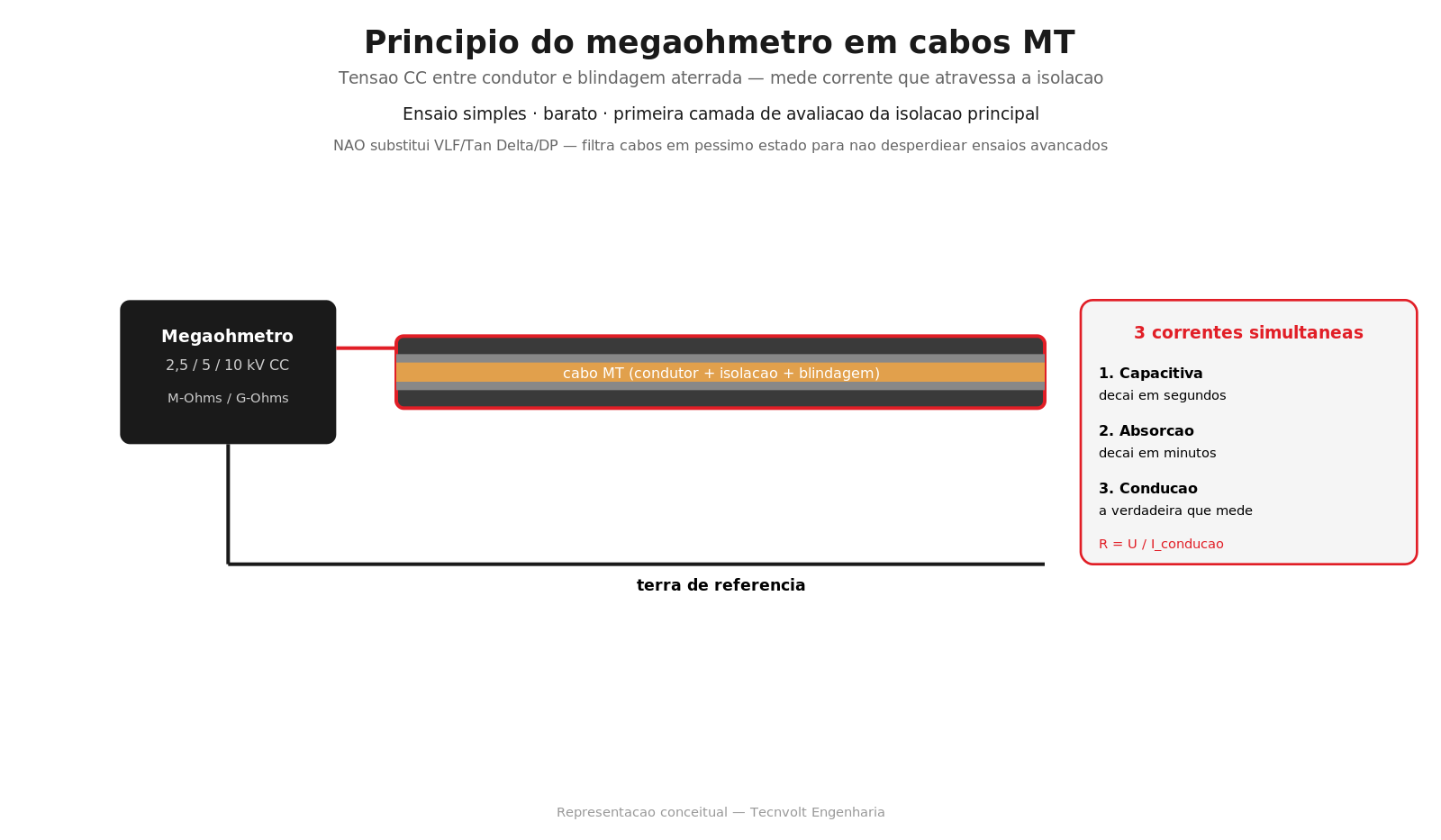

Princípio físico: as três correntes simultâneas

O ensaio aplica uma tensão CC (tipicamente 2,5, 5 ou 10 kV conforme classe do cabo) entre o condutor e a blindagem metálica aterrada, medindo a corrente que circula através da isolação. A relação R = U / I dá a resistência aparente de isolamento. Simples no princípio — sutil na execução.

A sutileza está em que a corrente medida não é uma única — é a soma de três correntes simultâneas com escalas de tempo distintas:

1. Corrente capacitiva: o cabo é, fisicamente, um capacitor cilíndrico longo. Aplicar tensão CC carrega esse capacitor — a corrente inicial é alta e decai em segundos. Em cabos longos, essa corrente capacitiva pode ser dezenas a centenas de mA nos primeiros instantes.
2. Corrente de absorção: moléculas polares na isolação se alinham com o campo aplicado, processo que ocorre em escalas de segundos a minutos. Adiciona uma componente que decai mais lentamente.
3. Corrente de condução: a corrente verdadeira que atravessa o dielétrico — é essa que mede a “resistência real” da isolação. Em cabo saudável é da ordem de microampères ou menos.

Por isso o tempo da medição importa: ler R muito cedo (5 segundos) inclui dominante a capacitiva, dando valor artificialmente baixo. Ler em 60 segundos, ou estender até 10 minutos, separa as componentes e isola a condução — o que dá origem aos índices DAR e IP.

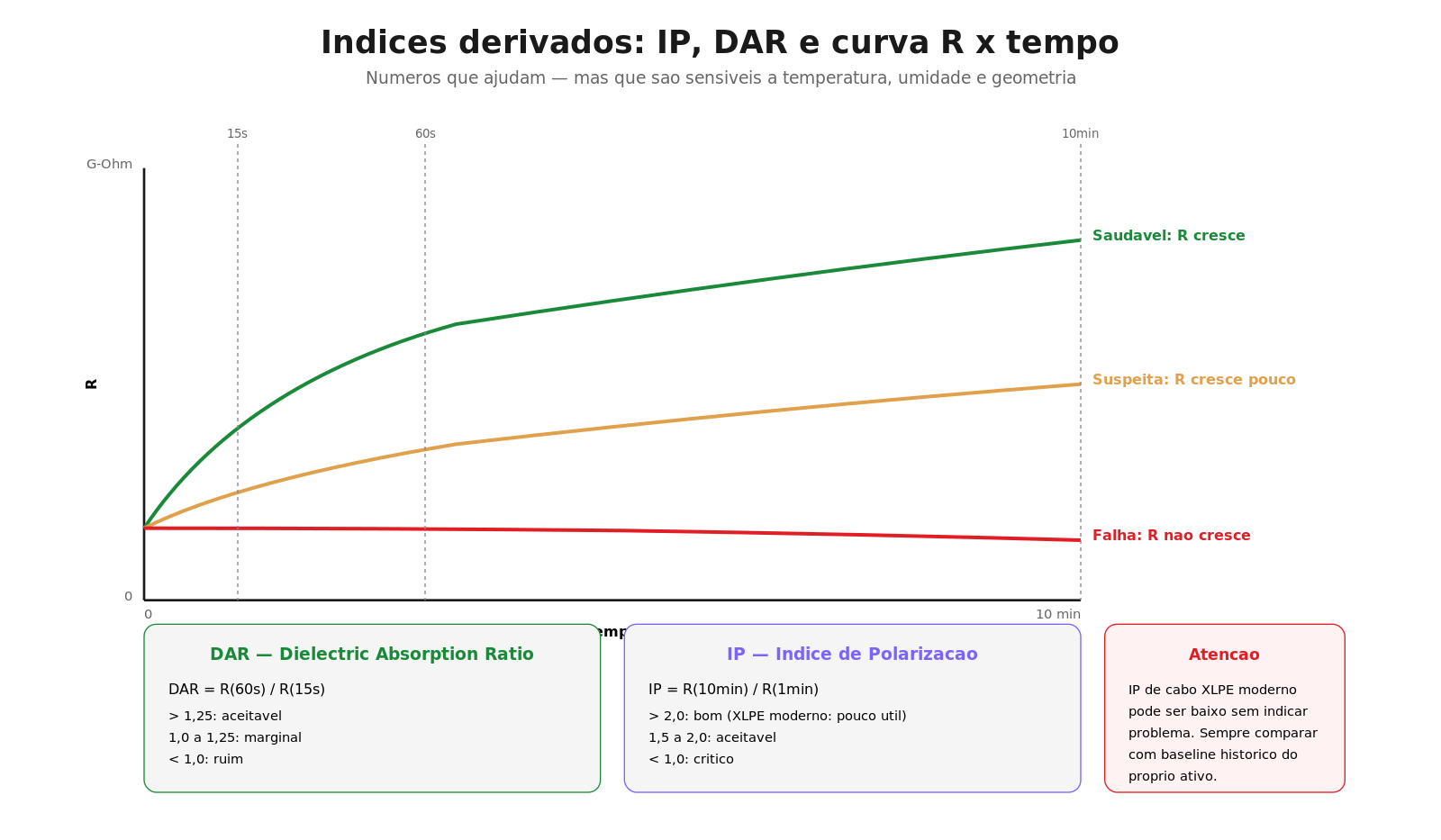

Índices DAR, IP e a curva R × tempo

Dois índices clássicos derivam da forma da curva R × t:

• DAR — Dielectric Absorption Ratio: R(60s) / R(15s). Cabo saudável: maior que 1,25. Marginal: entre 1,0 e 1,25. Ruim: abaixo de 1,0.
• IP — Índice de Polarização: R(10min) / R(1min). Cabo saudável tradicional: maior que 2,0. Marginal: 1,5 a 2,0. Crítico: abaixo de 1,0.

Atenção importante: em cabos XLPE modernos (extrudados, em bom estado), o IP costuma ser baixo mesmo em cabo perfeitamente saudável — porque a isolação tem absorção dielétrica reduzida em comparação com PILC e cabos antigos. Aplicar a régua tradicional (“IP > 2 = bom”) em XLPE leva a falso alarme. O critério correto é comparar com baseline histórico do próprio ativo: se o IP estava estável em 1,2 por anos e caiu para 0,8, isso é mudança relevante; se sempre foi 1,2, é normal para aquele cabo. Esse é um dos pontos onde a interpretação automática de software falha sistematicamente.

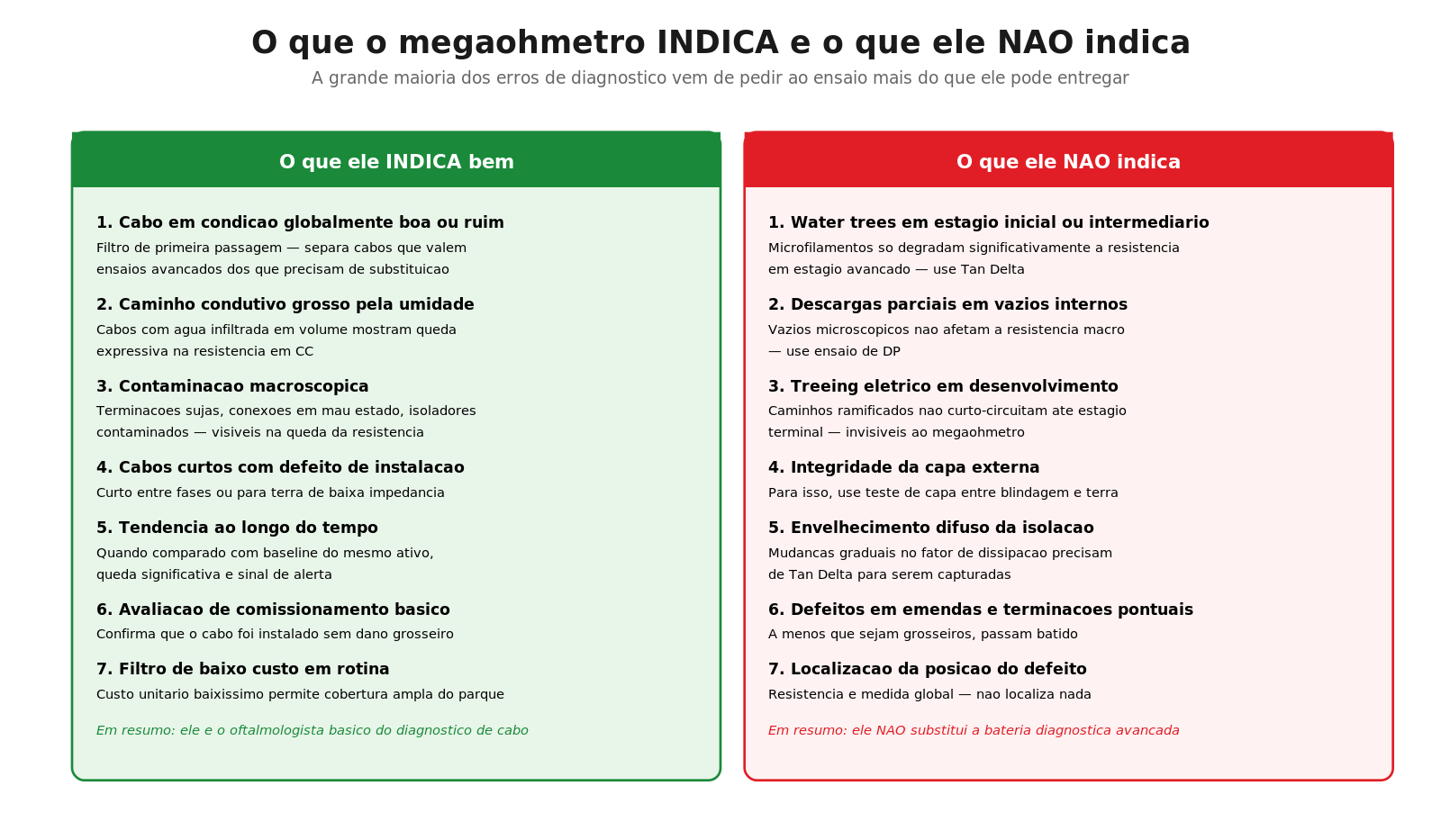

O que o megôhmetro INDICA bem (e o que ele NÃO indica)

O ponto central deste artigo. Conhecer com precisão o que esse ensaio entrega — e o que ele não consegue entregar — é a diferença entre usá-lo corretamente e usá-lo como ilusão de cobertura preventiva.

A coluna esquerda enumera os 7 cenários em que o ensaio realmente é útil: detectar cabo em condição globalmente boa ou ruim (filtro de primeira passagem); identificar caminho condutivo grosso por umidade infiltrada em volume; capturar contaminação macroscópica de terminações; localizar curto entre fases ou para terra de baixa impedância em cabos curtos; acompanhar tendência ao longo do tempo quando comparado com baseline; confirmar comissionamento básico de instalação; oferecer cobertura ampla do parque com custo unitário baixo.

A coluna direita enumera os 7 cenários em que ele NÃO indica: water trees em estágio inicial ou intermediário (microfilamentos não degradam significativamente a resistência); descargas parciais em vazios internos (vazios microscópicos não afetam a resistência macro); treeing elétrico em desenvolvimento (caminhos ramificados não curto-circuitam até estágio terminal); integridade da capa externa (use teste de capa); envelhecimento difuso da isolação (use Tan Delta); defeitos pontuais em emendas e terminações que não sejam grosseiros; localização da posição do defeito (resistência é medida global).

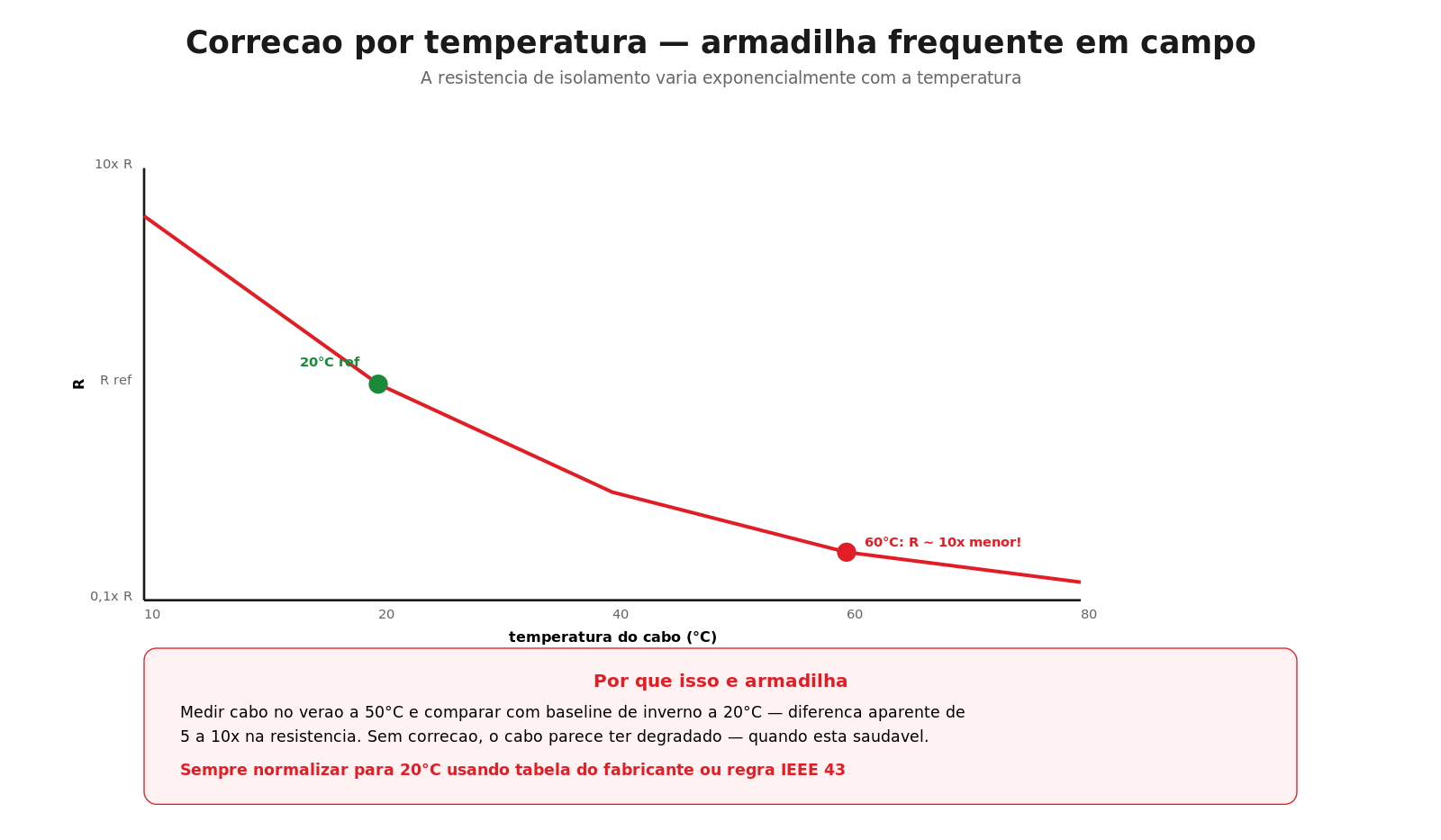

A armadilha clássica: correção por temperatura

A resistência de isolamento varia exponencialmente com a temperatura. Um cabo a 40°C tem resistência tipicamente metade da medida a 20°C; a 60°C, pode ser dez vezes menor. Sem correção, comparar uma medida feita no verão com baseline feita no inverno gera diferença aparente de 5 a 10× — que parece degradação dramática mas é apenas efeito térmico. A normalização para 20°C usando fator do fabricante (ou a aproximação consagrada de IEEE 43, ainda que para máquinas) é etapa obrigatória do laudo. Equipe que pula essa correção entrega laudo enganoso.
