A tecnologia de isolação — XLPE, EPR ou papel impregnado (PILC) — muda o comportamento da isolação no ensaio VLF e, principalmente, os critérios de interpretação da tangente delta. Aplicar o mesmo limiar a tecnologias diferentes leva a falsos positivos ou negativos. Este artigo detalha as particularidades de cada tipo de cabo.
Resumo. Comparam-se o XLPE (baixas perdas, sensível a water trees), o EPR (perdas dielétricas naturalmente mais altas, critério próprio) e o PILC (papel impregnado, abordagem distinta dos extrudados), explicando por que o critério de tangente delta depende da tecnologia, da idade e do comprimento (NEETRAC/IEEE 400.2).
1. Extrudados x papel impregnado
A grande divisão está entre as isolações extrudadas — XLPE (polietileno reticulado) e EPR (borracha etileno-propileno), de base polimérica — e o papel impregnado (PILC), à base de papel e óleo/massa. Foi a popularização dos extrudados que motivou a migração do DC para o VLF: o DC acumula cargas espaciais no polímero e é inadequado, enquanto o VLF, alternado, é apropriado.
2. Particularidades por tecnologia

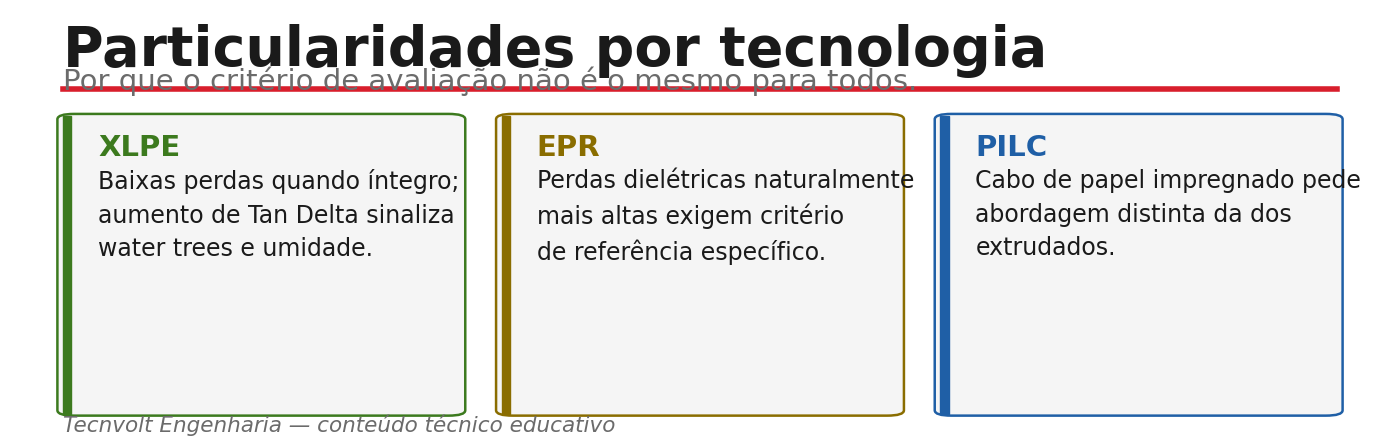

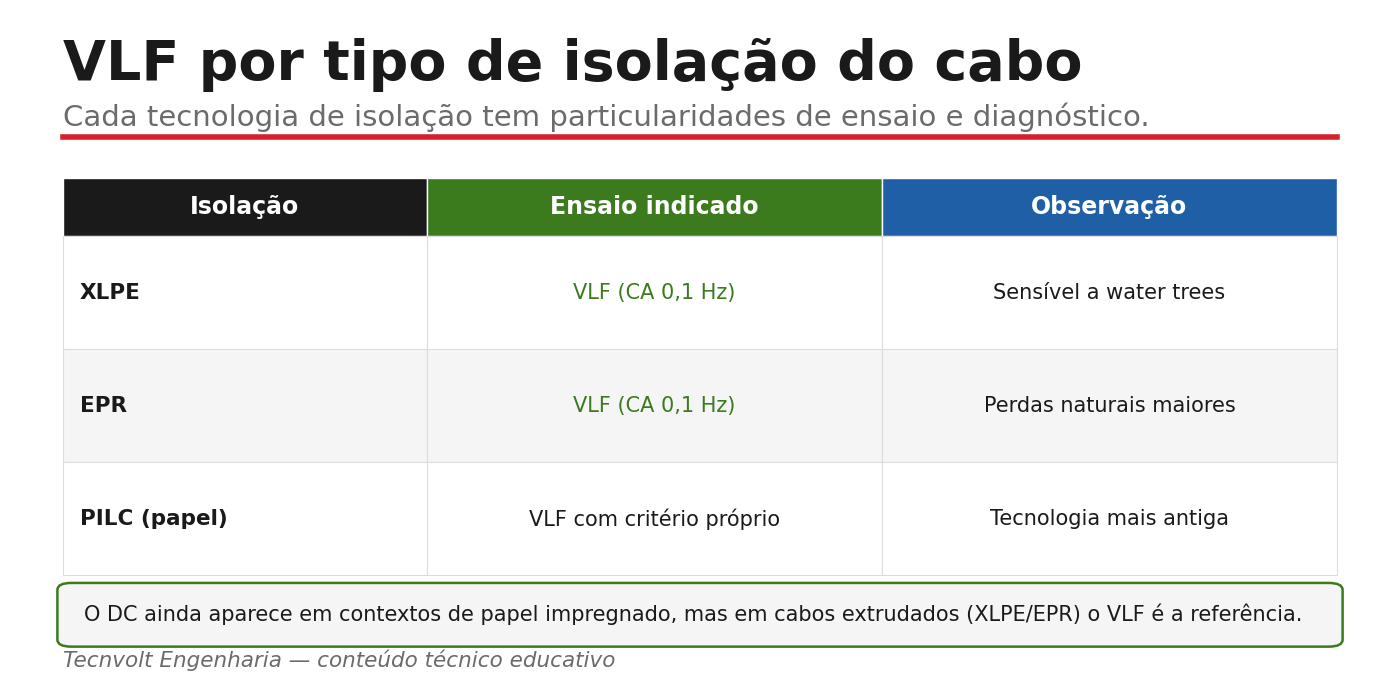

- XLPE: baixas perdas dielétricas quando íntegro; um aumento da tangente delta e do tip-up costuma sinalizar water trees e ingresso de umidade — o XLPE é particularmente suscetível a esse mecanismo;
- EPR: perdas dielétricas naturalmente mais altas que o XLPE, por características do material; exige critério de referência específico para não confundir característica intrínseca com defeito;
- PILC: cabo de papel impregnado, tecnologia mais antiga; pede abordagem distinta dos extrudados, tanto na aplicação quanto na interpretação.
Tem uma rede com cabos de tecnologias diferentes? A Tecnvolt adapta o ensaio e a leitura a cada tipo.
Falar com um especialista no WhatsApp3. Por que o critério não é o mesmo para todos
Um valor de tangente delta preocupante em XLPE pode ser normal em EPR, simplesmente porque o EPR tem perdas mais altas por natureza. Aplicar um limiar único a tecnologias distintas gera falsos positivos (reprovar cabo saudável) ou falsos negativos (aprovar cabo problemático). Por isso, os critérios (NEETRAC/IEEE 400.2) consideram a tecnologia, além de idade, comprimento e histórico. A interpretação é de engenharia.
4. Como a Tecnvolt adapta o ensaio
A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, identifica a tecnologia de isolação de cada cabo e ajusta parâmetros e critérios de interpretação conforme XLPE, EPR ou PILC, garantindo um diagnóstico justo, documentado em relatório (referências NEETRAC/IEEE 400.2).
Quer um diagnóstico adequado à tecnologia dos seus cabos? Fale com a equipe da Tecnvolt.
Agendar um diagnóstico elétricoPerguntas frequentes
O VLF serve para PILC?
O VLF é a referência para extrudados (XLPE/EPR). Para PILC a abordagem é distinta e o DC ainda aparece em alguns contextos; a definição é de engenharia conforme o caso.
Por que o EPR tem perdas maiores?
É característica do material. Por isso o critério de tangente delta no EPR difere do aplicado ao XLPE.
O mesmo limite de tan δ vale para todos?
Não. Depende da tecnologia, da idade, do comprimento e do histórico, conforme as referências de avaliação.
Como saber a isolação do meu cabo?
Pela documentação (datasheet/projeto) ou identificação técnica em campo; confirma-se antes de definir o ensaio.
Referências
- IEEE Std 400.2 — Field Testing of Shielded Power Cable Systems Using VLF; NEETRAC — CDFI.
- IEEE Std 400 — Field Testing of Shielded Power Cable Systems.
- Documentos técnicos do CIGRÉ sobre isolação de cabos; normas ABNT NBR aplicáveis.
Referências indicadas por título/escopo. Confirme a edição vigente na fonte oficial.
