Por Eng. Raphael Leite Menezes Santos

Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência

Tecnvolt Engenharia (Recife/PE)

Por que este artigo existe

Quando um cabo subterrâneo de média tensão falha catastroficamente — disrupção elétrica, desarme do alimentador, parada de produção — quase sempre o profissional de manutenção vai correr atrás de dois ensaios óbvios: resistência de isolamento com megôhmetro e, em laudos mais sofisticados, VLF com tangente delta ou descargas parciais. São ensaios essenciais. Mas falta, na maioria das rotinas brasileiras, uma camada anterior: o teste de capa (também chamado de jacket test, sheath integrity test ou teste de capa metálica), aplicado entre a blindagem metálica e a terra.

Este ensaio é simples de executar, demanda pouco tempo, usa equipamento de baixo custo (uma fonte CC de 3 a 10 kV) — e ainda assim é o que tem maior poder de antecipar a falha futura de um cabo XLPE. A razão é direta: a maior parte dos mecanismos de degradação interna da isolação (water trees, treeing elétrico, descargas parciais em vazios) tem como gatilho o ingresso de umidade pela capa rompida. Se a capa estiver íntegra, o cabo dura décadas. Se a capa estiver rompida e ninguém perceber, o cabo vai falhar — e a equipe vai descobrir só quando a falha já evoluiu para perda de isolação, com tudo o que isso implica de parada, perda de produção, danos a equipamentos e risco para pessoas.

Este guia explica o que é o teste de capa, como ele funciona fisicamente, em que momentos deve ser aplicado, como interpretar a corrente de fuga registrada, como integrá-lo à bateria completa de diagnósticos (resistência de isolamento, VLF, tangente delta, descargas parciais, pré-localização e pinpoint) e por que ele costuma ser o ensaio mais barato em custo unitário e o mais valioso em termos de prevenção de falha ao longo da vida do ativo. Foi escrito para engenheiros, supervisores de manutenção, gestores de utilidades, compradores técnicos e responsáveis por subestações que operam cabos MT em qualquer setor — indústria, concessionária, geração distribuída, hospital, data center, porto, shopping, condomínio industrial.

A quem se dirige este conteúdo

O artigo é construído na densidade técnica que o público B2B de engenharia precisa para tomar decisão informada de manutenção — sem simplificar a ponto de virar marketing vazio, mas também sem o nível de detalhe que substituiria um treinamento técnico formal. A leitura serve para:

Engenheiros eletricistas e supervisores de manutenção que precisam justificar a inclusão do teste de capa na rotina anual da planta;
Gestores de utilidades industriais avaliando o custo-benefício entre manutenção reativa e preditiva em cabos críticos;
Compradores técnicos que recebem propostas de empresas terceirizadas e querem entender o que está sendo (ou deveria estar sendo) ensaiado;
Coordenadores de obra em comissionamento de instalações novas — onde o teste de capa é a melhor evidência objetiva de que o cabo chegou íntegro até o ponto de operação;
Equipes de utilities de hospitais, data centers, shoppings e condomínios industriais com SE dedicada e cabos MT subterrâneos.

⚠ Importante: serviços em cabos subterrâneos de média e alta tensão devem ser executados por profissionais qualificados, com procedimentos de segurança (NR-10), análise preliminar de risco, permissão de trabalho, instrumentos calibrados, descarga capacitiva confirmada e responsabilidade técnica via ART. Este artigo é educativo — não substitui treinamento técnico, projeto nem laudo assinado por engenheiro.

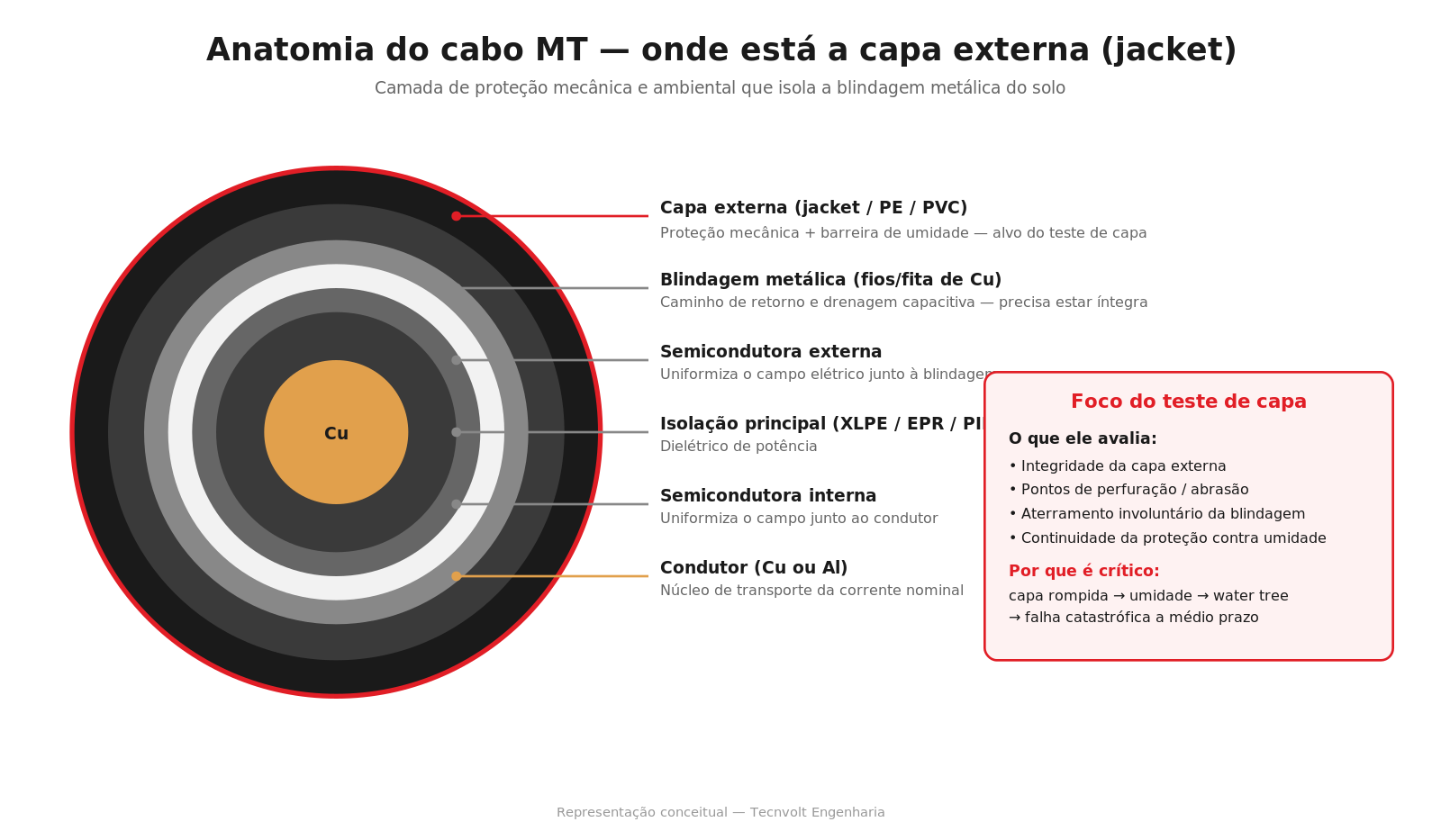

Anatomia do cabo MT e onde está a capa externa

Para entender por que a capa externa é tão decisiva no envelhecimento de um cabo MT, vale primeiro relembrar a arquitetura típica do ativo. Um cabo isolado de média tensão (1 kV a 36,2 kV em rotina, com extensões até 69 kV em aplicações específicas) é estruturado em camadas concêntricas, cada uma com função específica:

Condutor (cobre ou alumínio): transporta a corrente nominal de operação.
Semicondutora interna: uniformiza o campo elétrico junto à superfície do condutor, eliminando concentrações de campo que iniciariam descargas parciais.
Isolação principal (XLPE — polietileno reticulado; EPR — borracha etileno-propileno; ou PILC — papel impregnado em óleo, em cabos legados): dielétrico que sustenta a diferença de potencial entre o condutor energizado e a blindagem aterrada. É o coração elétrico do cabo.
Semicondutora externa: uniformiza o campo elétrico no contato com a blindagem.
Blindagem metálica (fios ou fita de cobre, ou bainha de chumbo em PILC): caminho de retorno para correntes capacitivas, drenagem para a terra, isolamento eletromagnético contra o solo e contra outros cabos.
Capa externa (jacket): tipicamente PVC, polietileno (PE), polietileno reticulado (HDPE) ou compostos termoplásticos especiais. Protege todas as camadas internas contra contato com o solo, umidade, contaminação química, abrasão mecânica, raios UV e ataque biológico.

A capa externa não conduz corrente em operação normal — ela é, por definição, isolante. Sua função é puramente de barreira física e ambiental. Mas é exatamente porque ela é a interface entre o sistema elétrico interno e o ambiente externo (solo, água, contaminantes) que sua integridade determina, mais do que qualquer outra camada, a vida útil do cabo. Uma analogia operacional: se a isolação principal é o “coração” elétrico do cabo, a capa externa é a “pele”. E como em qualquer organismo, uma pele rompida não mata imediatamente, mas abre a porta para infecções progressivas que, semanas ou meses depois, viram crise sistêmica.

O que o teste de capa avalia (e o que ele NÃO avalia)

O teste de capa é um ensaio dielétrico de baixa complexidade, executado entre a blindagem metálica e a terra, com a blindagem previamente desconectada do aterramento de operação em ambas as pontas do cabo. Aplica-se uma tensão CC da ordem de 3 a 10 kV (variável conforme norma adotada, classe de tensão do cabo e idade do ativo) por um intervalo típico de 1 minuto, medindo a corrente de fuga que circula pelo dielétrico da capa.

O que ele identifica:

Furos, perfurações, abrasões e rasgos na capa externa, mesmo quando microscópicos do ponto de vista visual;
Degradação química da capa por contato com solos agressivos (salinos, ácidos, contaminados);
Pontos onde a blindagem está em contato involuntário com o solo (aterramento parasita), o que compromete o circuito de retorno projetado;
Continuidade da barreira contra umidade ao longo de todo o trajeto enterrado, incluindo trechos sob vias, áreas alagadiças e curvas mecanicamente solicitadas;
Ingresso d’água migrando por capilaridade ao longo do cabo a partir de um ponto de ruptura, mesmo distante do local da medição.

O que ele não identifica:

Defeitos internos da isolação principal (water trees em estágio inicial, descargas parciais em vazios, treeing elétrico) — para isso, são necessários ensaios em corrente alternada (VLF) com tangente delta ou descargas parciais;
Falhas em emendas e terminações que não tenham comprometido a capa do cabo entre elas;
Envelhecimento térmico difuso da isolação (que se manifesta por aumento gradual do fator de dissipação ao longo de anos);
Defeitos elétricos pontuais já desenvolvidos no condutor ou na blindagem (que aparecem em ensaios de continuidade e resistência ôhmica).

Por isso, dizer “o teste de capa deu OK, o cabo está bom” é um erro técnico grave. Ele indica apenas que a barreira contra o ambiente externo está íntegra. A condição da isolação principal precisa ser avaliada com ensaios complementares. A força do teste de capa não está em substituir esses outros ensaios — está em ser o primeiro filtro, executado antes deles, garantindo que: (a) os resultados subsequentes não sejam corrompidos por caminhos de fuga abertos para o solo; e (b) qualquer ponto de ruptura mecânica seja corrigido antes que dê origem aos defeitos internos que os outros ensaios depois detectariam.

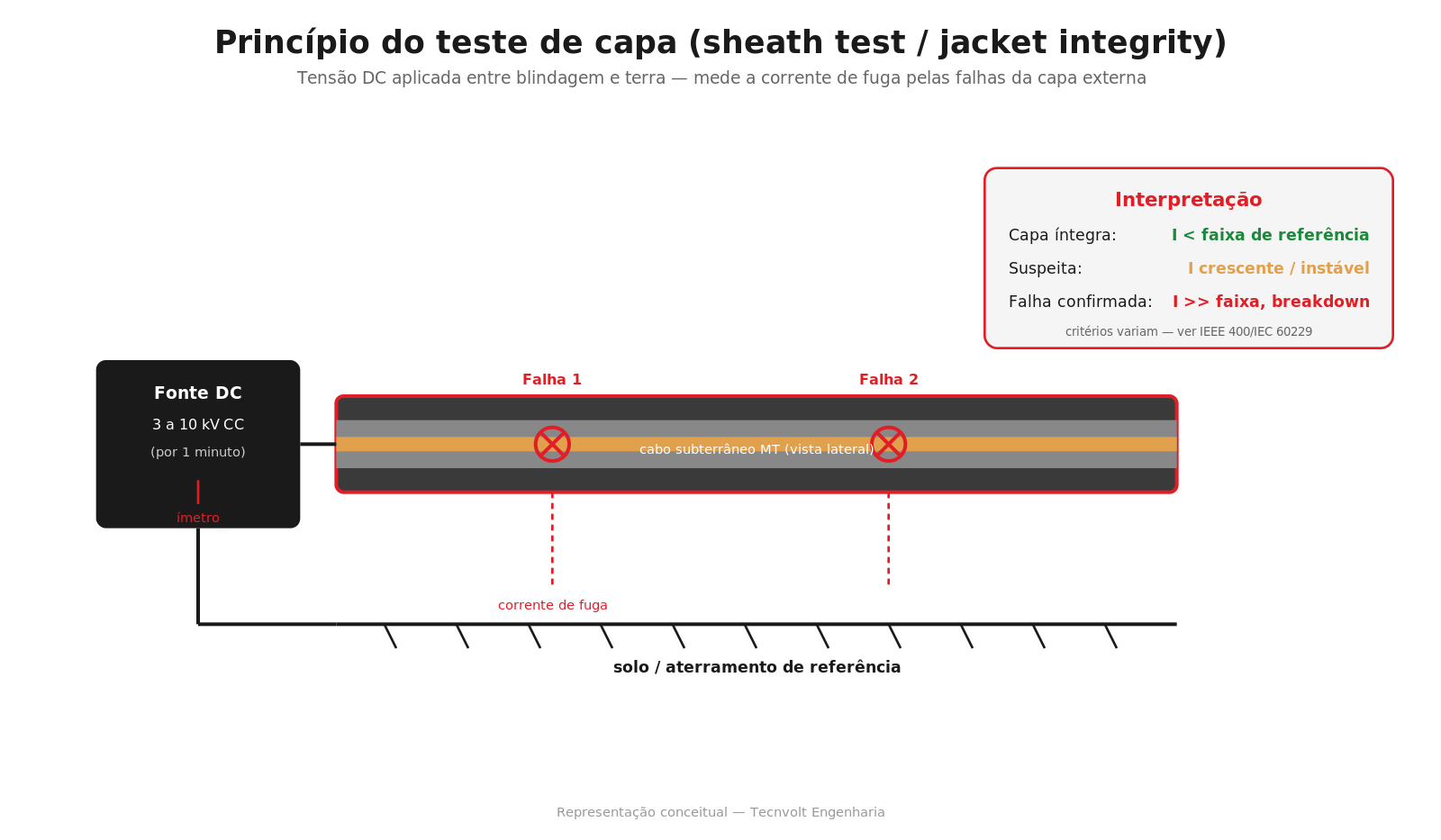

Veja a seguir o princípio físico do ensaio, com a representação esquemática:

O esquemático mostra a configuração de ensaio: a fonte CC tem um polo conectado à blindagem metálica do cabo (previamente desconectada da terra de operação) e o outro polo conectado à terra. Aplicada a tensão CC, a corrente que circula corresponde, em capa íntegra, à corrente capacitiva inicial (que decai rápido até um valor residual baixíssimo) somada à corrente de absorção dielétrica. Em capa rompida, abre-se um caminho condutivo pelo defeito, pelo qual flui uma corrente de fuga que pode ser pontual (falha localizada) ou distribuída (degradação difusa). É essa corrente que o ensaio mede.

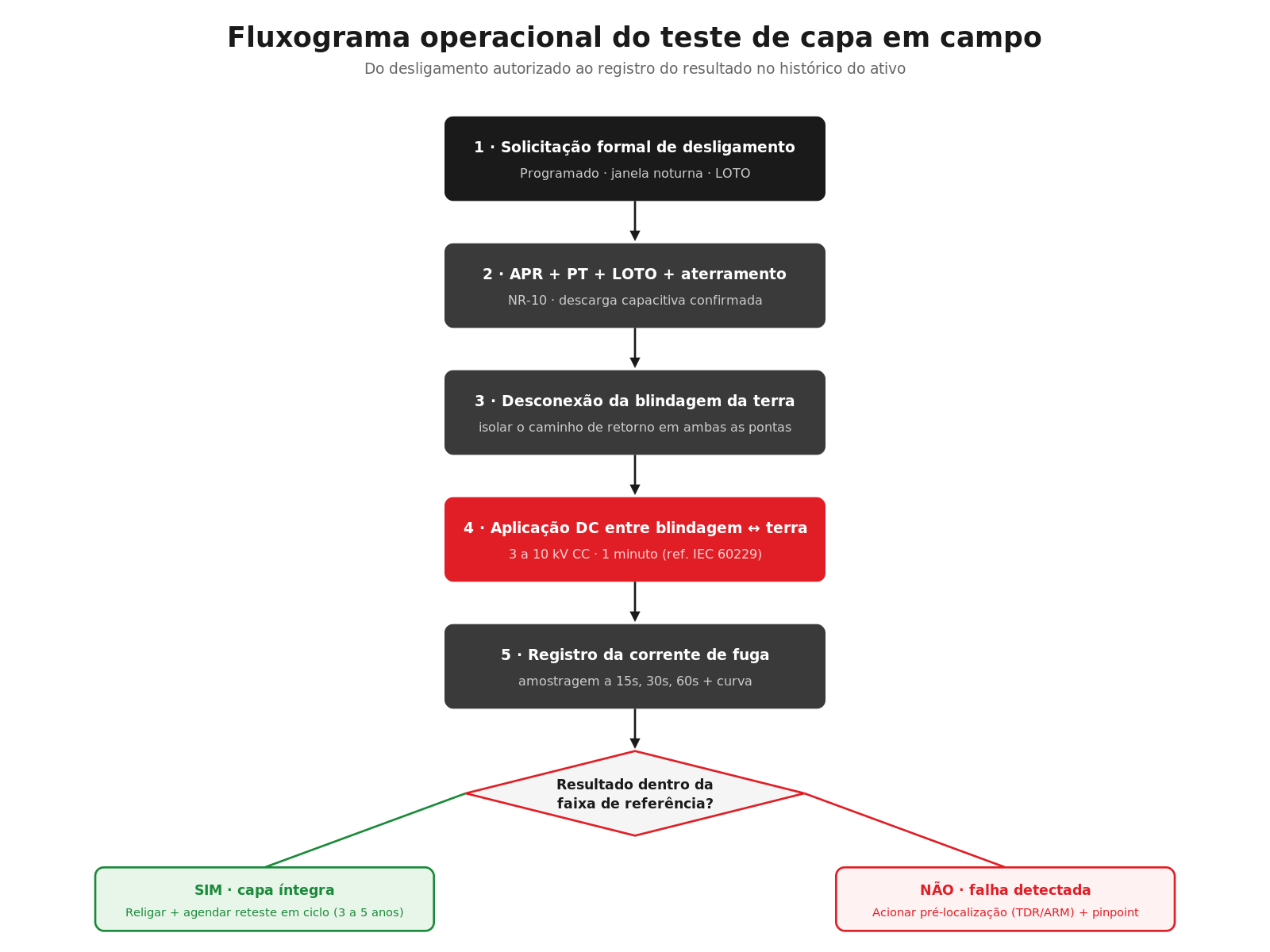

Como o teste de capa funciona em campo: protocolo técnico passo a passo

A execução do teste de capa segue um protocolo bem estabelecido. Não há mágica nem variação significativa entre normas (IEEE 400, IEC 60229, ANSI/NETA MTS) — o que muda são as tensões de ensaio recomendadas, os critérios de aceitação e a periodicidade. O processo operacional, no entanto, é o mesmo. A seguir, a sequência completa que a Tecnvolt aplica em campo, com a mesma engenharia que rege qualquer ensaio dielétrico em ativo de média tensão.

Etapa 1 — Solicitação formal e janela de desligamento

O teste de capa é executado com o cabo desenergizado. Isso exige programação formal: ofício à operação, definição da janela de manutenção (frequentemente noturna ou em parada programada), comunicação a usuários afetados, bloqueio físico dos disjuntores de entrada e saída (LOTO — Lock Out / Tag Out) e confirmação por inspeção visual e elétrica de que o trecho está realmente fora de operação.

Cabos de comprimento moderado (até algumas centenas de metros) podem ser ensaiados em uma janela curta, de 1 a 2 horas. Cabos longos, com múltiplas emendas, ou conjuntos de várias unifilares em paralelo, demandam janela proporcional. Em rotina preventiva, a maioria dos ensaios fecha dentro de um turno noturno.

Etapa 2 — APR, Permissão de Trabalho e LOTO

Antes de qualquer acesso elétrico, a equipe redige a Análise Preliminar de Risco (APR) específica para o ativo: identificação dos pontos de energia, riscos de tensão induzida em cabos paralelos energizados, risco de descarga capacitiva acumulada, riscos de queda em valas e câmaras, riscos químicos do solo. Emite-se a Permissão de Trabalho (PT) com responsável técnico assinado, fixa-se o LOTO em ambas as pontas e — etapa frequentemente negligenciada por equipes inexperientes — confirma-se a descarga capacitiva do cabo, conectando-o à terra por tempo suficiente para drenar qualquer carga acumulada (cabos longos podem reter centenas de joules em sua capacitância distribuída).

Etapa 3 — Desconexão da blindagem em ambas as pontas

O teste de capa exige que a blindagem metálica seja desconectada do aterramento de operação em ambas as extremidades do cabo. Em uma das pontas, a blindagem ficará conectada ao polo “vivo” da fonte CC do ensaio. Em outra ponta, ela ficará isolada (flutuando) — para que o ensaio meça realmente a fuga pela capa, e não a corrente que retornaria pelo circuito de aterramento normal.

Esta etapa exige cuidado adicional: cabos longos enterrados podem acumular tensão induzida em sua blindagem por acoplamento com circuitos paralelos energizados próximos, e a desconexão precisa ser feita com luva de classe adequada, bastão isolado e procedimento de descarga garantida.

Etapa 4 — Aplicação da tensão CC e leitura da corrente de fuga

Aplica-se a tensão CC entre a blindagem e a terra. A faixa de referência consagrada na literatura técnica internacional (IEC 60229 e equivalentes) é de 3 a 10 kV CC, por 1 minuto, com valores específicos variando conforme classe de tensão nominal do cabo, espessura da capa e idade do ativo. Durante a aplicação, a equipe registra a corrente medida em três instantes mínimos — 15 segundos, 30 segundos e 60 segundos — e, idealmente, traça a curva completa I × t.

A interpretação não depende apenas do valor absoluto da corrente medida ao final do minuto. Depende, sobretudo, do comportamento da curva ao longo do tempo. Veja na figura a seguir o protocolo completo organizado em fluxograma operacional:

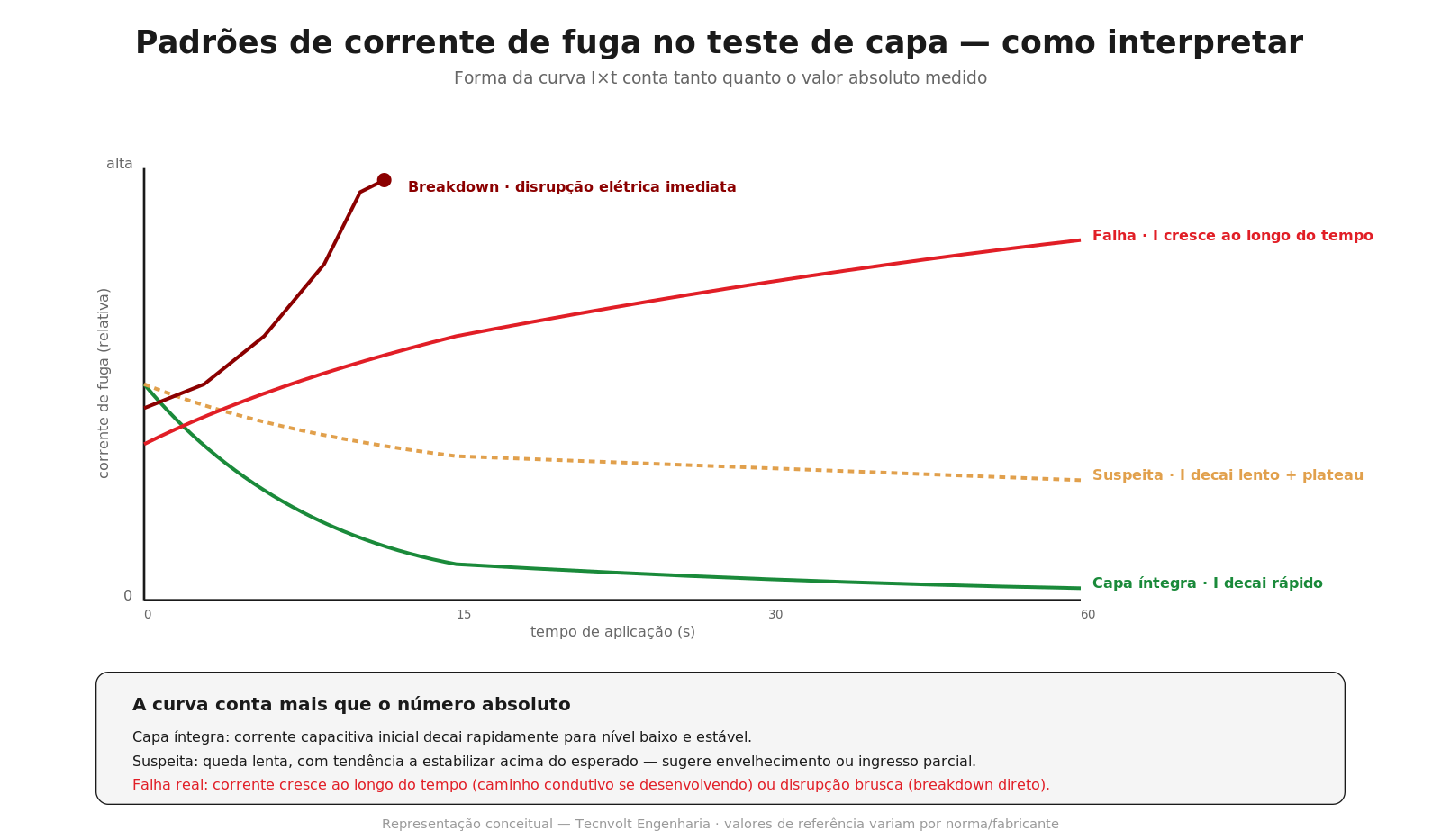

Interpretação da corrente de fuga: a curva conta mais que o número

Engenheiros pouco familiarizados com ensaios dielétricos em CC tendem a procurar um “número de corte” — abaixo desse valor, o cabo está OK; acima, está reprovado. Em ensaios CA é uma simplificação aceitável; em ensaios CC, e especialmente no teste de capa, é uma simplificação enganosa. O que importa é a forma da curva da corrente de fuga em função do tempo.

Quatro padrões típicos:

Capa íntegra (verde): a corrente inicial é capacitiva — relativamente alta nos primeiros instantes —, mas decai rapidamente para um valor baixíssimo e estável. É a assinatura clara de um dielétrico íntegro: ele “carrega” a fonte capacitivamente, depois para. A corrente residual ao final do minuto é da ordem de microampères ou menos, conforme comprimento e geometria do cabo.
Suspeita (laranja): a corrente decai, mas lentamente, e estabiliza num plateau acima do esperado. Pode indicar envelhecimento da capa (PVC ressecando), absorção de umidade, microporosidade. Não é falha confirmada, mas pede atenção: agendar reteste em prazo curto, investigar histórico de carga, considerar inspeção visual em trechos acessíveis (entradas de eletroduto, transição com caixas de passagem).
Falha real, fuga crescente (vermelho): a corrente cresce ao longo do tempo de aplicação. É a pior assinatura, pois indica que o caminho condutivo pela falha está se desenvolvendo durante o próprio ensaio — provavelmente ionização térmica de um ponto úmido, ou breakdown lento de um filme de água migrando para o defeito. Ação imediata: interromper o ensaio, acionar pré-localização (TDR/ARM), agendar reparo.
Breakdown (vermelho-escuro): a corrente sobe abruptamente até saturar a fonte, com disparo da proteção do equipamento. Indica falha grosseira da capa em ponto bem definido — perfuração mecânica, contato direto com armadura de concreto, dano por obra. Ação imediata: interromper, descarregar com segurança, registrar tensão de breakdown, mapear o trecho.

A leitura conjunta da forma da curva, do valor absoluto da corrente, do histórico do ativo e das condições ambientais do trecho enterrado é o que faz um laudo de teste de capa ser útil. O ensaio mal interpretado — “o número deu 50 µA, então passou” — perde 80% do seu valor preventivo.

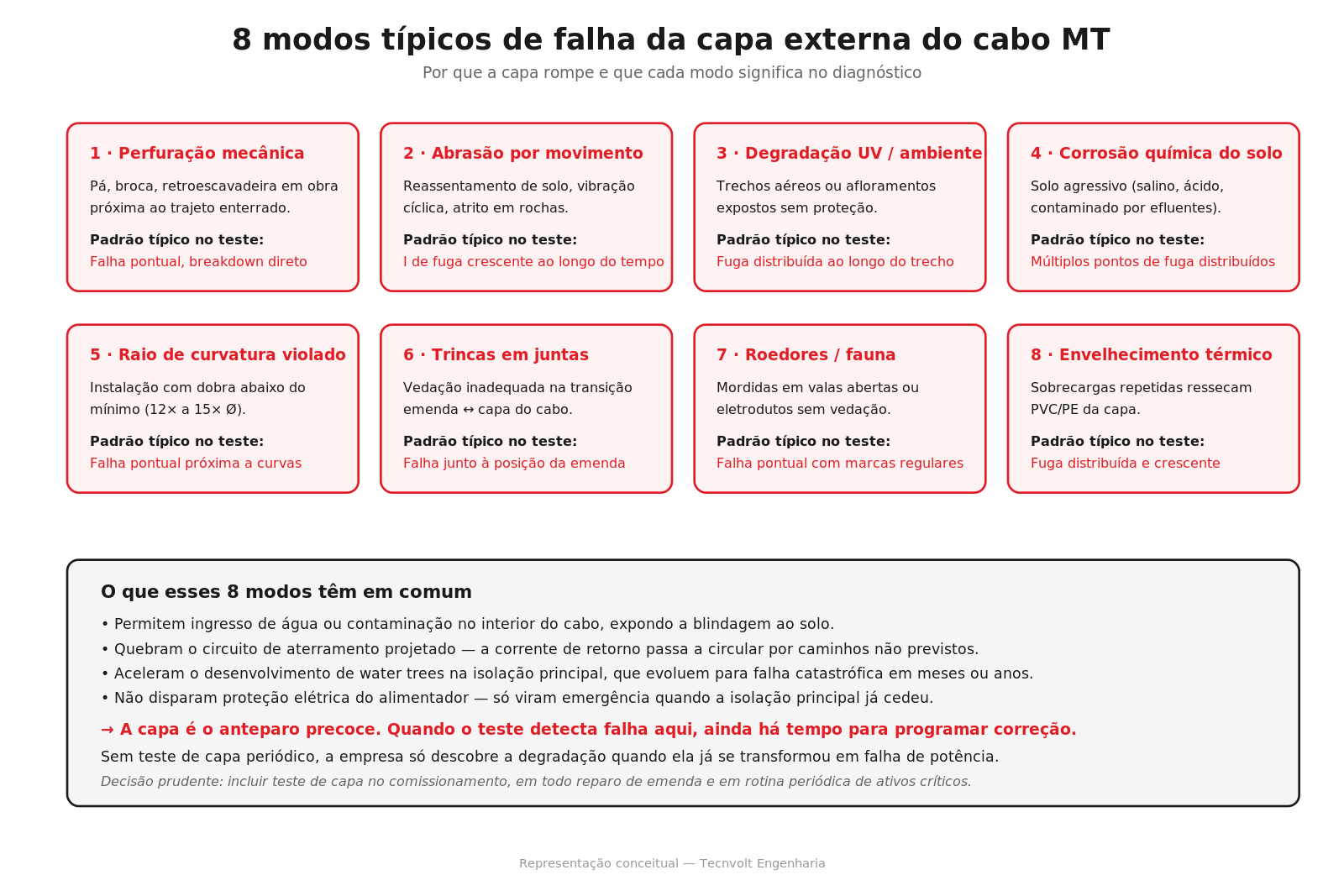

8 modos típicos de falha da capa externa que o ensaio detecta

A capa não falha aleatoriamente. Há padrões reconhecíveis, e cada padrão deixa uma assinatura distinta no teste. Identificar o modo de falha mais provável durante a interpretação do ensaio ajuda a planejar o reparo (e a prevenção futura). Os oito modos clássicos:

Perfuração mecânica — A causa mais comum. Pá, broca, retroescavadeira ou perfuratriz em obra próxima ao trajeto enterrado. A falha aparece como ponto isolado, com breakdown direto na aplicação. Detectável imediatamente após a obra responsável — razão pela qual o teste de capa deve fazer parte do checklist de “intervenção próxima a cabo enterrado”.
Abrasão por movimento do solo — Reassentamento, vibração cíclica (proximidade de vias férreas, máquinas pesadas), atrito do cabo contra rochas. A capa se desgasta lentamente, e a falha aparece como corrente de fuga crescente ao longo do tempo de operação. Diagnóstico clássico em retestes anuais de cabos com 10+ anos de instalação.
Degradação UV e atmosférica — Trechos aéreos do cabo (transição emerso ↔ subterrâneo), pontos sem proteção mecânica próximos a fundações, afloramentos por erosão de solo. PVC e PE não protegidos sofrem fragilização e fissuração por raios UV em escala de anos. Assinatura: fuga distribuída ao longo do trecho exposto.
Corrosão química do solo — Solos salinos (litoral, salinas), ácidos (subprodutos industriais, solos pantanosos), contaminados por efluentes industriais. O PVC tem boa resistência química, mas não infinita — descoloramento, perda de plastificantes, microfissuras. Assinatura: múltiplos pontos de fuga distribuídos ao longo do trecho contaminado.
Raio de curvatura violado — Instalação com curva abaixo do raio mínimo recomendado pelo fabricante (tipicamente 12× a 15× o diâmetro externo do cabo). A capa estira-se localmente, semicondutoras externas trincam, ingresso de umidade segue rápido. Assinatura: falha pontual em ponto bem definido próximo a curvas no projeto executivo.
Trincas em juntas e transições — A vedação da capa do cabo na transição para a emenda ou terminação é executada por boots termocontráteis, fitas auto-vulcanizantes ou kits específicos do fabricante. Quando essa vedação é executada fora do padrão, a água entra ali e não pela capa do corpo do cabo. Assinatura: falha junto à posição conhecida da emenda no as-built.
Roedores e fauna — Mordidas em valas abertas durante construção, ou em eletrodutos sem vedação adequada nas extremidades. Marcas regulares, falha pontual. Mais comum em obras civis em fase final, antes da vedação definitiva.
Envelhecimento térmico — Sobrecargas repetidas e ciclos térmicos severos ressecam o PVC ou PE da capa, reduzindo flexibilidade, criando microfissuras. Assinatura: fuga distribuída e gradualmente crescente entre ensaios anuais.

O denominador comum dos 8 modos é técnico e operacional: nenhum deles dispara a proteção do alimentador enquanto a isolação principal ainda está íntegra. A planta opera normalmente, ninguém percebe nada, mas o relógio da degradação interna do cabo começou a correr. Sem teste de capa periódico, esse relógio só vira alarme quando a isolação principal já cedeu — e aí o evento é falha de potência, não mais ruptura de capa.

Insight prático: em cabos com mais de 10 anos de instalação em solo agressivo (litoral, áreas industriais, sob vias com tráfego pesado), a literatura técnica internacional recomenda teste de capa em intervalo de 2 a 3 anos. Em cabos novos e em solo neutro, intervalo de 5 anos é defensável. Em ativos críticos (hospital, data center, geração distribuída), intervalo anual integra a manutenção preventiva e é razoável dado o custo unitário baixíssimo do ensaio.

Onde o teste de capa entra na bateria completa de diagnósticos

Apresentar o teste de capa isoladamente é didático, mas perde a perspectiva. Em uma rotina de diagnóstico bem estruturada, ele não substitui — complementa — os ensaios em CA (VLF, tangente delta, descargas parciais) e os ensaios de localização (TDR, ARM, ICE, Decay, pinpoint). Cada ensaio enxerga uma camada distinta do estado do ativo:

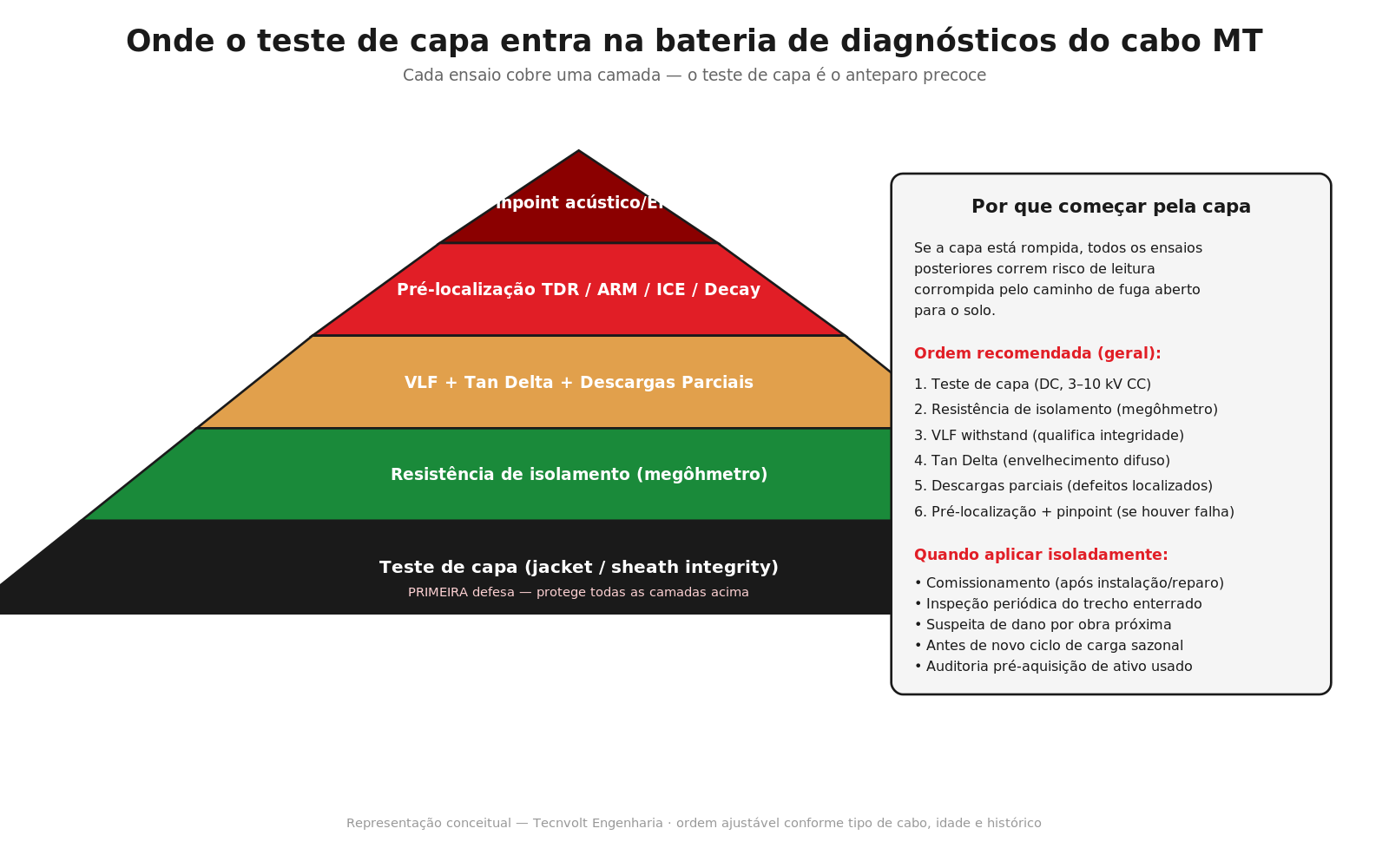

A pirâmide invertida ilustra a hierarquia: o teste de capa está na base, porque é o anteparo precoce, e o pinpoint acústico-eletromagnético está no topo, porque é o último recurso, aplicado quando a falha já existe. Os ensaios intermediários — resistência de isolamento, VLF withstand, tangente delta, descargas parciais, pré-localização — formam o gradiente entre prevenção e correção. A ordem recomendada de aplicação em uma rotina completa:

Teste de capa (DC, 3–10 kV CC, 1 min) — confirma integridade da barreira ambiental antes de qualquer outro ensaio. Se houver falha de capa, os ensaios CA subsequentes podem dar leituras corrompidas pelo caminho de fuga aberto.
Resistência de isolamento (megôhmetro, 2,5 a 10 kV CC) — caracteriza o estado geral da isolação principal, sem estresse significativo. Filtro de baixo custo para cabos em condição muito ruim que não justificam ensaios mais sofisticados.
VLF withstand (0,1 Hz, tensão por classe conforme IEEE 400.2) — qualifica a isolação para operação contínua, expondo defeitos críticos sob estresse controlado.
Tangente delta a VLF — avalia o envelhecimento difuso da isolação ao longo do volume do cabo. Sensível a water trees em estágio avançado e contaminação por umidade.
Descargas parciais a VLF — localiza e dimensiona defeitos pontuais na isolação principal: vazios, contaminantes, ionização em interfaces de emendas e terminações.
Pré-localização + pinpoint — só se algum ensaio acima confirmar falha. Define a posição exata para reparo.

Pular o teste de capa nessa sequência é como começar a auscultar o coração sem antes verificar se o paciente está respirando.

Por que a Tecnvolt para teste de capa em cabos subterrâneos MT

12 elementos que diferenciam um teste de capa bem executado

Equipamento dedicado de classe profissional — fonte CC ajustável de 0 a 10 kV com proteção contra disrupção, instrumentação calibrada e rastreabilidade metrológica (RBC/Inmetro), não improvisações com megôhmetro CC genérico.
Curva I × t completa, não apenas leitura única ao final do minuto. Permite distinguir capa íntegra de suspeita e suspeita de falha real.
Protocolo NR-10 e NR-35 (quando aplicável) — APR específica do ativo, PT assinada, LOTO efetivo, confirmação de descarga capacitiva, EPI completo, supervisão de SEP.
Desconexão controlada da blindagem em ambas as pontas, com bastão isolante e gerenciamento de tensão induzida em cabos paralelos energizados.
Integração com a bateria completa — teste de capa é executado antes de resistência de isolamento, VLF, Tan Delta e DP, na sequência tecnicamente correta.
Interpretação por engenheiro qualificado — o laudo é assinado por engenheiro eletricista com ART CREA-PE, registrando a curva, o valor de pico, a forma e a conclusão técnica fundamentada.
Registro fotográfico das condições de ensaio — posição das pontas, condição ambiental, configuração da fonte, evidência da desconexão da blindagem.
Histórico digital do ativo — todas as curvas anteriores arquivadas no histórico do cabo, permitindo análise de tendência ao longo de anos. É essa série temporal que transforma o teste de capa em diagnóstico preditivo de verdade.
Recomendação técnica acionável — laudo termina com curso de ação, não apenas “passou/reprovou”: prazo para reteste, sugestão de pré-localização, recomendação de reparo, alteração de criticidade do ativo.
Capacidade complementar de pré-localização e pinpoint — se o ensaio detectar falha, a Tecnvolt executa em sequência a localização exata com BAUR Syscompact 400 + receptor acústico-eletromagnético, sem necessidade de novo deslocamento de equipe.
Equipe permanente em Recife — base logística no Nordeste com mobilização em até 1 dia útil para serviços programados em Pernambuco, Bahia, Ceará, Rio Grande do Norte, Paraíba, Alagoas, Sergipe, Piauí e Maranhão.
Certificação ISO 9001, 14001 e 45001 — sistemas de gestão da qualidade, ambiental e de SST auditados independentemente.

10 erros frequentes em testes de capa mal executados

Ensaiar sem desconectar a blindagem da terra de operação — corrompe completamente a leitura: a corrente “vaza” pelo aterramento normal, mascarando qualquer fuga real pela capa.
Não confirmar descarga capacitiva antes de manipular as conexões — risco grave de choque para a equipe e dano ao instrumento.
Aplicar tensão acima da recomendada para a classe do cabo — pode danificar uma capa já em estado limítrofe, transformando suspeita em falha confirmada artificialmente.
Registrar só o valor final, sem a curva — perde-se a capacidade de distinguir os 4 padrões típicos de fuga.
Ignorar tensão induzida em cabos paralelos energizados — em corredores com vários cabos enterrados próximos, há acoplamento capacitivo significativo que precisa ser gerenciado.
Não isolar a blindagem na ponta oposta — fecha um caminho de retorno paralelo que falseia o resultado.
Repetir o ensaio várias vezes na mesma janela com tensões crescentes — estressa indevidamente a capa, encurtando vida útil.
Não arquivar curvas anteriores — perde a análise de tendência, que é o maior valor do ensaio em rotina periódica.
Misturar leituras de cabos diferentes no mesmo registro — destrói o rastreio do ativo individual.
Não emitir laudo formal — sem ART e sem assinatura técnica, o ensaio não tem valor de auditoria nem de evidência em sinistro.

Quando o teste de capa deve estar na sua rotina

Comissionamento de instalação nova — após puxamento e antes da energização. Evidência objetiva de que o cabo chegou íntegro à operação. Captura danos de obra.
Após qualquer reparo — emendas novas, troca de trecho, intervenção em terminação. Confirma que a reparação não comprometeu a barreira ambiental.
Após qualquer obra civil próxima ao trajeto — escavação, perfuração direcional, sondagem, instalação de utilidades cruzando o trajeto. Captura danos não declarados.
Suspeita de evento mecânico — relato de retroescavadeira que tocou o cabo, sondagem com retorno suspeito, recalque de pavimento sobre o trajeto.
Inspeção periódica programada — anual para ativos críticos, bienal para gerais, quinquenal para cabos novos em solo neutro.
Antes de novo ciclo de carga sazonal — confirma que o cabo está pronto para o estresse térmico do verão ou da safra industrial.
Auditoria pré-aquisição de planta usada — devida diligência técnica em aquisição de ativos industriais.
Investigação pós-falha de outro cabo do mesmo lote — se um cabo falha por causa identificada, ensaiar os pares similares evita reincidência.

Quer incluir teste de capa na rotina dos seus cabos MT? Fale com a Tecnvolt

Se sua planta tem cabos subterrâneos de média tensão e o teste de capa ainda não está formalmente no plano de manutenção, há grande chance de você estar operando sobre uma camada de incerteza que pode ser eliminada com baixo custo. Informe pelo WhatsApp:

quantos circuitos de cabo MT estão na sua instalação;
classe de tensão (1 kV, 13,8 kV, 15 kV, 24,2 kV, 36,2 kV ou 69 kV sob consulta);
tipo de isolação aproximado (XLPE, EPR, PILC ou desconhecido);
comprimentos estimados;
idade aproximada dos cabos;
histórico de eventos relevantes (obras próximas, falhas anteriores, suspeitas de evento mecânico);
setor da operação (indústria, hospital, data center, usina solar, porto, condomínio industrial, concessionária).

A engenharia da Tecnvolt responde com proposta técnico-comercial estruturada em até 1 dia útil, descrevendo escopo, janela necessária, equipamentos a serem usados, equipe alocada, prazos e entregáveis (laudo, ART, curvas, recomendações). Em emergência industrial em Recife e Região Metropolitana, mobilização em até 4 horas; demais cidades do Nordeste em 24 a 48 horas conforme distância.

// CONTATO

Solicite um Orçamento

A Tecnvolt Engenharia é certificada nas normas ISO 9001, ISO 14001 e ISO 45001

Setores onde o teste de capa em cabos MT faz maior diferença

Indústria

Plantas químicas, alimentícias, metalúrgicas, mineração e petroquímica.

Usinas solares

Cabos MT em redes coletoras e SE elevadora.

Concessionárias

Redes de distribuição MT e subestações dedicadas.

Construtoras

Adequação elétrica e diagnóstico em obras de grande porte.

Hospitais e dados

Continuidade operacional crítica em SE dedicadas.

Portos e terminais

Operação 24/7 e MT em ambientes salinos / agressivos.

// FAQS

Perguntas Frequentes

Em quanto tempo a Tecnvolt atende uma emergência em cabo MT?

Em Recife e Região Metropolitana, deslocamos equipe em até 4 horas com agendamento prioritário. Demais capitais do Nordeste em 24 a 48 horas conforme distância e disponibilidade de logística.

Quais classes de tensão a Tecnvolt atende na localização de falhas?

Cabos isolados de 1 kV a 36,2 kV em rotina. 69 kV é atendido sob consulta, com avaliação prévia da rota do cabo, terminações e condição da subestação.

Quais métodos de localização vocês utilizam?

TDR (Time Domain Reflectometry), ARM (Arc Reflection Method), Decay e ICE na pré-localização; receptores acústico e eletromagnético no pinpoint. A escolha do método depende do tipo de falha (baixa resistência, alta resistência, intermitente ou evolutiva).

Quais tipos de cabo a Tecnvolt localiza?

Cabos XLPE, EPR e PILC, em redes subterrâneas, dutos e bandejamentos. Localizamos falhas em corpo de cabo, emendas e terminações.

A localização exige desligamento do circuito?

Sim. A localização é feita com o cabo desenergizado. Coordenamos o desligamento com a equipe de operação do cliente e com a concessionária quando necessário.

O que está incluso no serviço?

Equipe técnica, equipamento BAUR Syscompact 400, deslocamento, ART, laudo técnico assinado com posição da falha, método empregado, profundidade estimada e recomendação de reparo.

A Tecnvolt executa o reparo após localizar a falha?

A localização e o laudo são entregues pela Tecnvolt. O reparo (emenda nova, troca de trecho) pode ser feito pela equipe do cliente ou contratado em escopo separado.

Vocês alugam o detector de falhas para a equipe própria do cliente?

Sim — locação do BAUR Syscompact 400, com ou sem operador, conforme demanda. Conheça a página de locação do Syscompact 400.

Casos típicos por setor: como o teste de capa muda a operação

Indústria de processo contínuo

Plantas químicas, alimentícias, metalúrgicas, petroquímicas e papel-celulose operam com cabos MT alimentando motores de grande porte, fornos de indução, casa de força, salas elétricas centrais. A parada não programada de um cabo crítico desliga a planta inteira, e o custo da hora parada em algumas dessas operações ultrapassa centenas de milhares de reais. Em planta nova, teste de capa no comissionamento é prática consolidada internacionalmente; em planta existente, integrá-lo à rotina preventiva anual converte o ensaio em apólice de seguro contra parada não programada de cabo. O retorno do investimento é trivial: o custo unitário do ensaio (algumas centenas a poucos milhares de reais por cabo, conforme acesso) é ordens de grandeza menor que uma única hora de planta parada.

Hospitais e data centers

Operação continuamente crítica, com SLAs contratuais (no caso de data centers) ou regulatórios (no caso de hospitais). O cabo subterrâneo entre a entrada de média tensão e o cubículo principal — frequentemente em corredor enterrado de algumas dezenas de metros — é um ponto único de falha que muitas operações nem mapeiam como tal. Teste de capa anual nesse ativo é rotina barata, rápida (janela de 1 a 2 horas em parada programada da SE), com impacto altíssimo em confiabilidade. Em data centers Tier III/IV, frequentemente integra o checklist de auditoria de redundância.

Usinas solares (UFV) e geração distribuída

Redes coletoras MT em UFV percorrem grandes distâncias enterradas em solo frequentemente sujeito a movimento (deslizamento, erosão, raízes profundas) e ciclo térmico severo. Falha em cabo da rede coletora desconecta blocos inteiros de geração — perda de receita imediata e em escala. Teste de capa no comissionamento da UFV e em ciclo bienal a partir do ano 5 é prática técnica reconhecida em SCADA de usinas operadas profissionalmente.

Concessionárias de distribuição

Redes urbanas com cabos MT enterrados em centros comerciais, hospitalares e industriais. A relação SAIDI/SAIFI é diretamente afetada por falhas em cabo, e teste de capa periódico é prática reconhecida pela ANEEL e por boas práticas de OPEX em distribuidoras de referência mundial. Em retorno de obra (após pavimentação ou intervenção viária próxima ao trajeto), o ensaio é especialmente recomendado.

Construtoras e gerenciadoras de obra

Comissionamento elétrico de obras prediais de grande porte, condomínios industriais, shoppings e centros logísticos exige evidência objetiva de que os cabos MT instalados chegaram íntegros ao point of use. Teste de capa no commissioning antes do handover ao operador final reduz disputa pós-obra sobre responsabilidade por falhas precoces.

Portos, terminais marítimos e operações em ambiente salino

Solos com salinidade alta agredem PVC e PE da capa em escala de poucos anos. Operação 24/7 deixa pouca janela para teste. A solução: combinar teste de capa com janelas de parada já programadas para outros fins, em ciclo bienal. Capa rompida em ambiente salino acelera water trees na isolação principal em ordem de magnitude — não monitorar é receita para falha catastrófica.

15 perguntas frequentes sobre o teste de capa em cabos subterrâneos

1. Em que se diferencia o teste de capa do ensaio de resistência de isolamento (megôhmetro)?

São ensaios complementares, não substitutos. O megôhmetro mede a isolação entre o condutor e a blindagem — ou seja, a integridade da isolação principal (XLPE/EPR/PILC). O teste de capa mede a isolação entre a blindagem e a terra — ou seja, a integridade da capa externa. Um cabo pode passar com folga no megôhmetro e ter a capa rompida (e vice-versa). Numa rotina bem feita, faz-se o teste de capa primeiro (filtro precoce) e depois o megôhmetro e os ensaios CA.

2. Qual a tensão correta para o teste de capa do meu cabo?

Depende da classe de tensão do cabo, da idade, do tipo de capa e da norma adotada. Em referências internacionais (IEC 60229), a faixa de 3 a 10 kV CC por 1 minuto é a mais usada, com valores específicos definidos por fabricante e por norma. A Tecnvolt parametriza o ensaio conforme o cabo, com critério conservador para ativos antigos.

3. O teste pode danificar a capa do meu cabo?

Quando executado dentro das faixas de tensão recomendadas pelas normas técnicas, o teste é considerado não destrutivo. A questão de fato é: capa já em estado limítrofe pode “ceder” durante o ensaio — mas, nesse caso, ela cederia em pouco tempo de operação real de qualquer modo. Antecipar essa identificação em ambiente controlado de manutenção é vantagem operacional.

4. Posso fazer teste de capa com cabo energizado?

Não. O ensaio exige cabo desenergizado e blindagem desconectada do aterramento de operação. Tentativa de aplicar ensaio em cabo energizado é grave violação de segurança e ineficaz tecnicamente.

5. Quanto tempo leva o ensaio em um cabo de 200 metros?

Considerando logística completa (montagem, desconexão da blindagem, aplicação, registro, religamento, redação de relatório de campo): tipicamente entre 1 e 2 horas, dependendo do acesso às pontas. A aplicação efetiva da tensão é de 1 minuto por ensaio. O resto é preparação e segurança.

6. O ensaio precisa de janela noturna?

Não obrigatoriamente. Precisa de janela de manutenção com o cabo desenergizado. Em plantas com alimentação redundante (transferência automática para via reserva), a janela pode ser diurna. Em plantas com via única, depende da operação.

7. Se o teste de capa der “reprovado”, o cabo precisa ser trocado?

Não necessariamente. Se a falha for pontual (perfuração mecânica, dano localizado), a estratégia padrão é localizar a posição via TDR/ARM e executar reparo localizado da capa (kit termocontrátil específico) ou emenda nova. Cabos com fuga distribuída em trecho extenso (envelhecimento difuso) podem demandar substituição.

8. Posso usar um megôhmetro convencional para fazer teste de capa?

Tecnicamente, megôhmetros que entreguem CC estabilizada na faixa de 5 a 10 kV podem ser usados se a equipe souber interpretar o resultado. Na prática, recomenda-se equipamento dedicado de teste de capa, que entrega curva I × t, gerenciamento automático de proteção contra disrupção e registro digital — elementos essenciais para diagnóstico real.

9. O teste de capa detecta defeitos em emendas?

Detecta apenas defeitos da capa na transição entre cabo e emenda (a vedação termocontrátil). Defeitos internos da emenda (interfaces mal preparadas, contaminação, descargas parciais internas) exigem ensaio CA com tangente delta e descargas parciais.

10. Com que frequência devo refazer o ensaio?

Em rotina geral: a cada 5 anos para cabos novos em solo neutro; bienal para cabos em solo agressivo ou idade média; anual para ativos críticos (hospital, data center, gerador). Em comissionamento, em todo reparo, e após qualquer obra próxima ao trajeto, sempre.

11. O que entra no laudo técnico do ensaio?

Identificação do ativo, configuração da medição, tensão aplicada, duração, curva I × t completa, valor de corrente em 15s/30s/60s, interpretação (íntegra, suspeita, falha), comparação com ensaios anteriores se houver histórico, recomendação técnica de ação, assinatura do engenheiro responsável e ART CREA correspondente.

12. O ensaio funciona em cabos PILC (papel impregnado)?

Funciona, com tensões e critérios próprios. PILC tem capa de chumbo (que é simultaneamente blindagem) revestida por proteção mecânica externa. O ensaio avalia a proteção externa, mas com particularidades. Demanda conhecimento técnico específico — não é generalização do ensaio em cabos XLPE.

13. Há diferença para cabos diretamente enterrados vs em eletroduto?

Há. Cabos em eletroduto estão menos expostos a abrasão, perfuração, raízes — mas estão expostos a alagamento se o eletroduto não tem dreno. Cabos diretamente enterrados sofrem todos os modos mecânicos e químicos do solo. A interpretação do ensaio considera esse contexto. Periodicidade ajusta-se conforme.

14. Quanto custa um teste de capa em meu cabo?

O custo unitário é baixo em termos absolutos — algumas centenas a poucos milhares de reais por cabo, dependendo de logística (acesso, distância de Recife, número de cabos no mesmo deslocamento, janela noturna ou diurna). Em comparação com o impacto financeiro de uma falha não prevista (parada não programada de planta), o custo unitário é irrelevante. A engenharia da Tecnvolt entrega proposta detalhada conforme o caso.

15. Como contratar?

Envie pelo WhatsApp da Tecnvolt o número de cabos, classe de tensão, comprimentos, idade aproximada, setor da operação e localização. A engenharia responde com proposta técnico-comercial em até 1 dia útil. Atendimento de emergência industrial em Recife e Região Metropolitana em até 4 horas, demais cidades do Nordeste em 24 a 48 horas conforme distância.

Referências bibliográficas

IEEE Std 400-2012 — IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems Rated 5 kV and Above.
IEEE Std 400.2-2024 — IEEE Guide for Field Testing of Shielded Power Cable Systems Using Very Low Frequency (VLF) (less than 1 Hz).
IEEE Std 400.3-2006 — IEEE Guide for Partial Discharge Testing of Shielded Power Cable Systems in a Field Environment.
IEC 60229:2007 — Electric cables — Tests on extruded oversheaths with a special protective function.
IEC 60502-2:2014 — Power cables with extruded insulation and their accessories for rated voltages from 1 kV up to 30 kV — Cables for rated voltages from 6 kV up to 30 kV.
IEC 60840:2020 — Power cables with extruded insulation and their accessories for rated voltages above 30 kV up to 150 kV — Test methods and requirements.
CIGRÉ Technical Brochure 502 — Maintenance of HV cable systems (2012).
CIGRÉ Technical Brochure 728 — On-site testing and diagnostic methods for cables (2018).
CIGRÉ Technical Brochure 379 — Update of service experience of HV underground and submarine cable systems (2009).
ABNT NBR 7286:2021 — Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR) — Requisitos de desempenho.
ABNT NBR 7287:2021 — Cabos de potência com isolação extrudada de polietileno reticulado (XLPE) — Requisitos de desempenho.
ABNT NBR 6251:2018 — Cabos elétricos com tensão nominal de 1 kV a 35 kV — Construção.
NR-10 — Segurança em Instalações e Serviços em Eletricidade — Ministério do Trabalho (Portaria 598/2004 e atualizações).
NR-35 — Trabalho em Altura — Ministério do Trabalho.
ANSI/NETA MTS-2023 — Standard for Maintenance Testing Specifications for Electrical Power Equipment and Systems.
ANSI/NETA ATS-2021 — Standard for Acceptance Testing Specifications for Electrical Power Equipment and Systems.
NEETRAC Cable Diagnostic Focused Initiative (CDFI) — Diagnostic Testing of Underground Cable Systems — Phases I & II.
ISO 9001:2015 — Quality Management Systems — Requirements.
ISO 14001:2015 — Environmental Management Systems.
ISO 45001:2018 — Occupational Health and Safety Management Systems.

Aviso legal: este conteúdo tem finalidade educativa e informativa. Ensaios e intervenções em sistemas de média e alta tensão exigem profissionais qualificados, procedimentos formais de segurança (NR-10 e NR-35 quando aplicável), instrumentos calibrados, análise preliminar de risco, permissão de trabalho e responsabilidade técnica via ART. Os procedimentos descritos aqui são representativos das boas práticas internacionais consagradas em IEEE 400-x, IEC 60229, ANSI/NETA e CIGRÉ — sua aplicação concreta varia conforme tipo de cabo, idade, condição da instalação e contexto operacional. Resultados e prazos variam conforme circunstâncias específicas do ativo.

Tecnvolt Engenharia — teste de capa em cabos subterrâneos de média tensão (sheath integrity test / jacket test) no Nordeste do Brasil. Atendimento em Recife/PE, Olinda, Jaboatão, Cabo de Santo Agostinho, Caruaru, Petrolina, Salvador/BA, Fortaleza/CE, Natal/RN, João Pessoa/PB, Maceió/AL, Aracaju/SE, Teresina/PI e São Luís/MA. Ensaio entre blindagem metálica e terra com fonte CC de 3 a 10 kV por 1 minuto, conforme boas práticas de IEEE 400-2012, IEC 60229 e ANSI/NETA MTS. Cabos XLPE, EPR, PILC, classes de 1 kV a 36,2 kV (69 kV sob consulta). Equipamento BAUR Syscompact 400 + medidor dedicado de corrente de fuga. Laudo técnico assinado com curva I × t, valor de pico, interpretação, recomendação de ação e ART CREA-PE. Integração com pré-localização (TDR, ARM, ICE, Decay) e pinpoint acústico-eletromagnético em caso de falha confirmada. Indústria, hospitais, data centers, usinas solares (UFV), portos, terminais marítimos, concessionárias, construtoras, condomínios industriais. ART CREA-PE, responsável técnico engenheiro eletricista, ISO 9001, ISO 14001 e ISO 45001. Mobilização em emergência industrial em até 4 horas em Recife e RM; demais cidades do Nordeste em 24 a 48 horas conforme distância.
