Por que esse artigo existe

Em cabos de média tensão com isolação extrudada (XLPE, EPR) — que dominam absolutamente as instalações novas e a maior parte das instalações em operação no Brasil — o ensaio VLF (Very Low Frequency, frequência muito baixa, tipicamente 0,1 Hz) tornou-se o padrão técnico para validação, diagnóstico e suporte à localização de falhas. Esse padrão não veio por acaso: substituiu o antigo Hipot DC após décadas de evidência de que tensão CC contínua pode danificar a isolação XLPE ao injetar cargas espaciais que se acumulam e provocam falhas posteriores em operação. A norma IEEE 400.2-2024 consolida o VLF como referência técnica internacional para cabos extrudados.

Este artigo é o guia técnico definitivo sobre uso do VLF na localização e avaliação de falhas em cabos subterrâneos MT. Diferencia-se do conteúdo introdutório sobre “o que é VLF” — para esse, consulte o artigo conceitual da Tecnvolt sobre o que é o ensaio VLF. Aqui, vamos direto à aplicação prática: por que VLF venceu Hipot DC, qual a diferença entre as duas formas de onda (senoidal e cosseno-retangular), quais os 4 tipos de ensaio VLF aplicáveis a cabos MT (withstand, Tan Delta, DP, MWT), como interpretar os critérios NEETRAC de aceitação de Tangente Delta, como funciona a montagem de campo do equipamento, e qual ensaio aplicar em cada cenário do ciclo de vida do cabo.

O conteúdo serve a três propósitos: (1) dar a engenheiros e supervisores de manutenção base técnica para entender quando contratar VLF (e qual tipo); (2) orientar compradores técnicos a avaliar propostas de fornecedores de VLF — separando empresas que entendem da técnica de empresas que só “aplicam tensão”; (3) servir de referência operacional quando você precisar discutir laudo de VLF com o fornecedor, interpretar resultado em contexto de auditoria, ou tomar decisão sobre manutenção preventiva baseada em diagnóstico VLF.

A quem este conteúdo se dirige

Engenheiros eletricistas responsáveis por sistemas MT, supervisores de manutenção, gestores industriais com ativos críticos em cabos subterrâneos, engenheiros de comissionamento em obras de instalações elétricas e usinas solares, compradores técnicos avaliando fornecedores de ensaios elétricos, auditores internos verificando conformidade técnica em planos de O&M, e profissionais em transição que conhecem o conceito de VLF mas precisam aprofundar critérios práticos de aplicação.

Conteúdo educativo. Ensaios VLF em cabos MT devem ser realizados por equipe qualificada, com APR, PT, instrumentos calibrados, conformidade NR-10 e responsabilidade técnica documentada. As práticas descritas são conceituais — sempre consulte a versão vigente da IEEE 400.2 e o manual específico do equipamento.

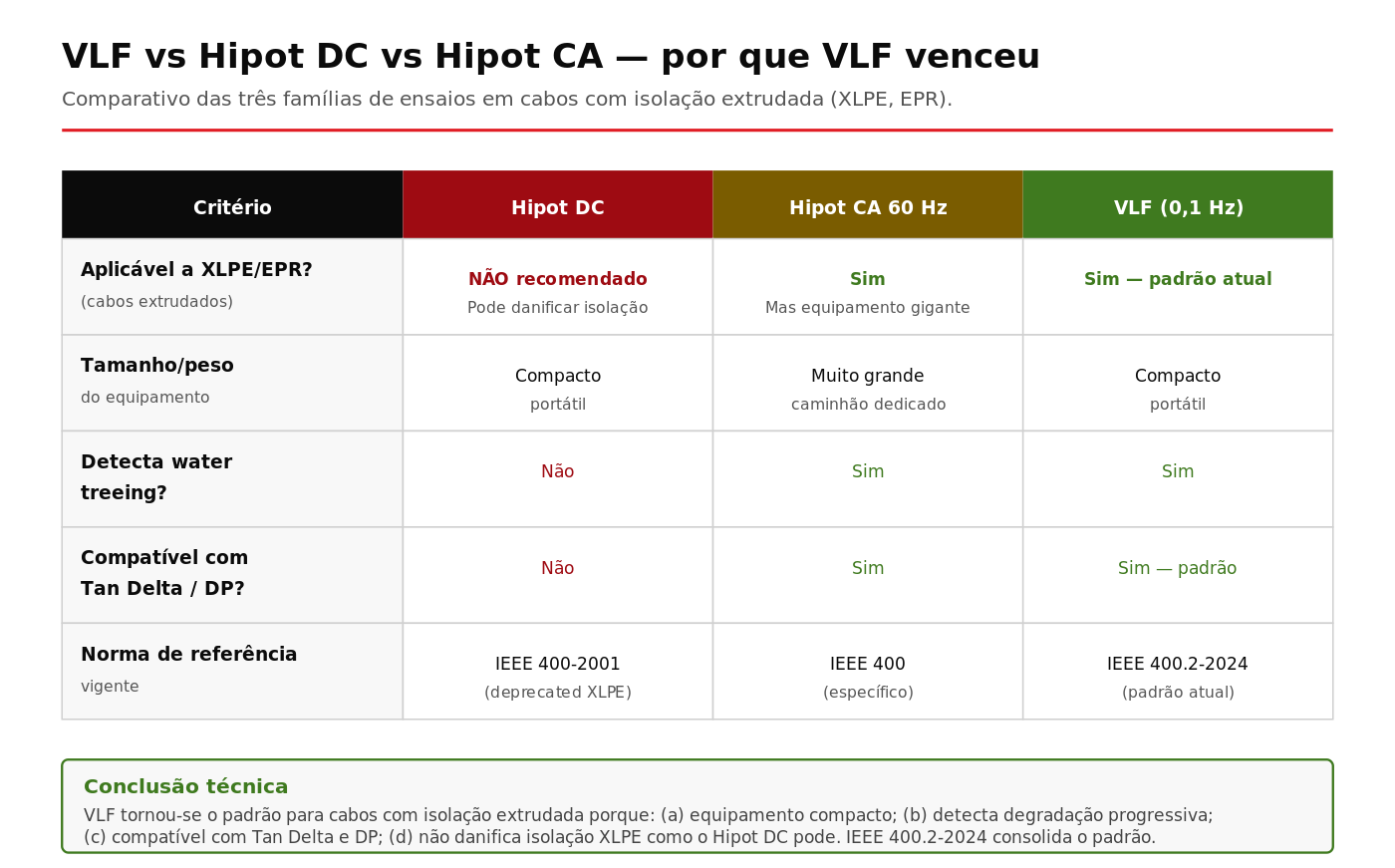

Por que VLF substituiu Hipot DC em cabos extrudados

Para entender por que VLF se tornou padrão, é preciso entender o problema que ele resolveu. Por décadas (do final dos anos 1960 aos anos 2000), o ensaio padrão de aceitação de cabos MT foi o Hipot DC — aplicação de tensão contínua elevada (tipicamente 3 a 4 vezes a tensão nominal) por tempo determinado. Em cabos PILC (papel impregnado a óleo), o Hipot DC funcionava razoavelmente bem: o papel isolante tem comportamento dielétrico relativamente independente da forma de onda, e o ensaio de aceitação dava informação útil sobre integridade.

Quando os cabos com isolação extrudada (XLPE, EPR) começaram a dominar o mercado a partir dos anos 1980-1990, o Hipot DC passou a ser aplicado neles também — por inércia técnica. Mas vários estudos de campo (notavelmente os trabalhos do EPRI, NEETRAC e CIGRÉ ao longo dos anos 1990-2000) começaram a evidenciar um problema: cabos XLPE submetidos a Hipot DC apresentavam falhas posteriores em operação CA, em frequência maior que cabos não ensaiados. O Hipot DC, em vez de “validar”, estava degradando a isolação.

O mecanismo físico é hoje bem entendido. Sob tensão CC sustentada, cargas elétricas se acumulam em pontos da isolação XLPE — especialmente em interfaces e em pontos com pequena heterogeneidade do material. Essas cargas espaciais persistem após o ensaio, e quando o cabo retorna à operação CA, o campo elétrico real dentro da isolação fica modificado pelas cargas residuais. Em pontos críticos, o campo modificado excede a rigidez dielétrica local — e a falha aparece dias, semanas ou meses depois do ensaio.

A solução técnica: trocar a forma de onda. Aplicar tensão CA de muito baixa frequência (~0,1 Hz) tem três vantagens técnicas críticas:

Não injeta cargas espaciais persistentes — porque a tensão muda de polaridade a cada 5 segundos (período de 10 s para 0,1 Hz), nenhum acúmulo significativo de carga ocorre.
Stress dielétrico similar a 60 Hz — a baixa frequência mantém o caráter alternado da tensão, e a degradação observada no ensaio é similar à que ocorreria em operação CA normal, em escala temporal acelerada.
Equipamento compacto e portátil — gerar tensão CA a 60 Hz exige equipamento enorme (transformador de teste de grande porte). Gerar CA a 0,1 Hz exige equipamento muito menor — porque a corrente capacitiva no cabo é proporcional à frequência, e em 0,1 Hz a corrente cai por um fator de ~600 em relação a 60 Hz.

Status atual: VLF é o padrão

A IEEE 400.2-2024 é a referência atual para ensaios VLF em cabos com isolação extrudada (5 kV a 35 kV). Praticamente todas as concessionárias modernas, fabricantes de cabos e empresas de engenharia adotam VLF como padrão de aceitação e diagnóstico. O Hipot DC continua aplicável a cabos PILC antigos (onde a evidência de dano é menor) e a alguns tipos específicos de equipamento (motores, transformadores secos), mas para cabos extrudados — que são a maioria — VLF é a escolha técnica.

Isso muda completamente como a engenharia de O&M de cabos MT deve ser estruturada: o VLF não é apenas “um ensaio” — é a base sobre a qual se montam Tangente Delta, Descargas Parciais e Monitored Withstand Test, ferramentas hoje indispensáveis para diagnóstico preditivo e validação de cabos críticos.

As duas formas de onda e os 4 tipos de ensaio VLF

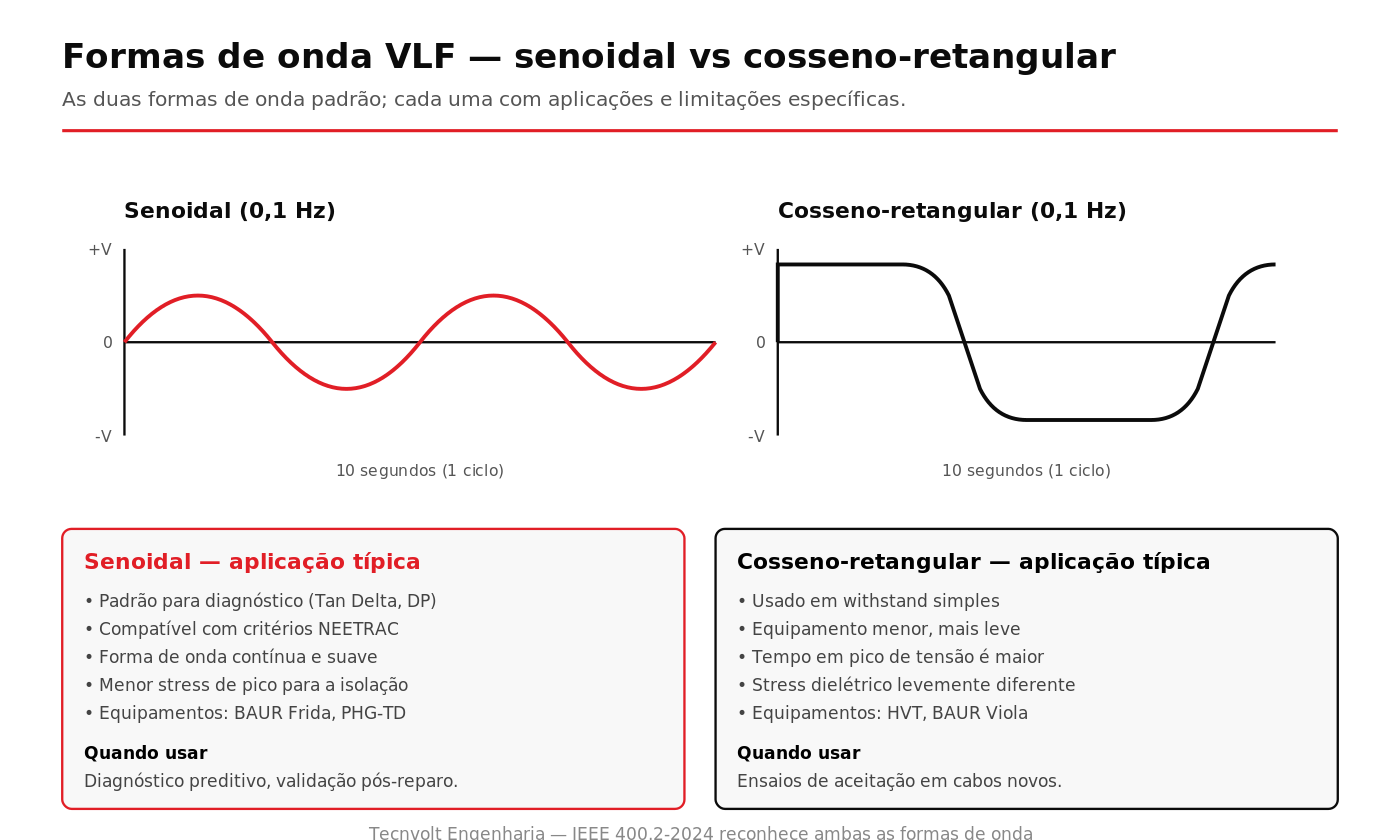

As duas formas de onda VLF — senoidal e cosseno-retangular

A IEEE 400.2-2024 reconhece duas formas de onda VLF principais para ensaios em cabos MT extrudados. Ambas operam tipicamente em 0,1 Hz, mas têm perfis temporais diferentes e implicações práticas distintas. Conhecer a diferença ajuda a interpretar laudos e a escolher equipamento adequado.

Forma de onda senoidal (VLF sinusoidal)

Tensão varia suavemente como uma senoide pura, com período de 10 segundos (frequência de 0,1 Hz). Característica importante: a derivada da tensão (dV/dt) é contínua e relativamente baixa em qualquer instante. Isso significa stress dielétrico suave e mais próximo do comportamento “natural” da operação CA, apenas em frequência muito mais baixa.

Aplicação típica: diagnóstico avançado — VLF combinado com medição de Tangente Delta (que exige forma de onda senoidal para a medição ser tecnicamente válida), e VLF combinado com Descargas Parciais. É o padrão para diagnóstico preditivo e validação pós-reparo em ativos críticos.

Equipamentos representativos: BAUR Frida TD, BAUR PHG-TD, Megger TDS, OWTS HV90, HVI.

Forma de onda cosseno-retangular (VLF cosine-square)

Tensão sobe rapidamente ao valor de pico, mantém-se constante por algum tempo, e depois inverte rapidamente para o pico de polaridade oposta. A maior parte do período é passada em tensão de pico (ou próximo dele); as transições de polaridade são abruptas.

Aplicação típica: withstand simples — quando o objetivo é “passar ou falhar” sob tensão elevada. Equipamento tende a ser ainda mais compacto que o de VLF senoidal, e o tempo em pico é maior (o que aumenta a probabilidade de falha de defeitos críticos durante o ensaio). Para Tan Delta e DP, a forma cosseno-retangular não é apropriada — a medição exige onda senoidal.

Equipamentos representativos: BAUR Viola, HVT (versões mais antigas), Hipotronics Phenix.

Qual escolher?

Se o objetivo é apenas withstand de aceitação simples em circuito não-crítico, ambas funcionam. Para diagnóstico preditivo ou validação completa pós-reparo, senoidal é mandatória porque é a forma de onda compatível com Tan Delta e DP. Em circuitos críticos onde você quer ter a opção de diagnóstico futuro, optar por equipamento senoidal desde o início é a escolha técnica mais flexível.

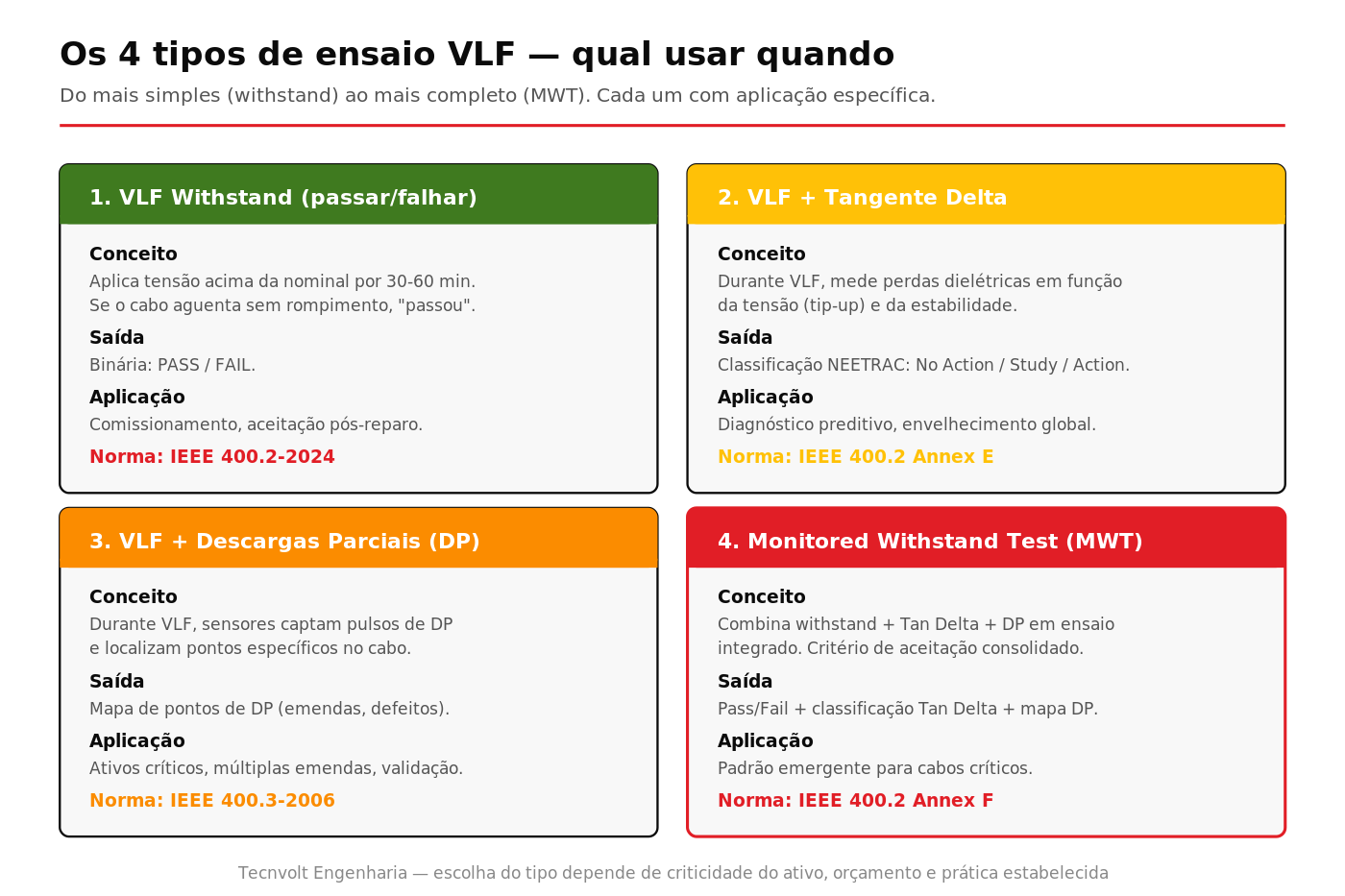

Os 4 tipos de ensaio VLF aplicáveis a cabos MT

A IEEE 400.2-2024 e a IEEE 400.3-2006 organizam os ensaios VLF em quatro tipos principais, do mais simples ao mais completo.

Tipo 1 — VLF Withstand (passar/falhar)

O ensaio mais básico. Aplica-se tensão VLF em nível acima da nominal (tipicamente 1,5 a 3 vezes a tensão fase-terra nominal, conforme a classe do cabo e o padrão de aceitação adotado) por tempo determinado (típicamente 15 a 60 minutos). Durante esse período, monitora-se o cabo: se ele “aguenta” sem rompimento, ele “passou”. Se rompe, a falha pode ser localizada em sequência por TDR+ARM. Output é binário: PASS/FAIL.

Quando aplicar: comissionamento de cabo novo, validação pós-reparo em circuitos não-críticos, “smoke test” rápido em manutenção rotineira. Limitação: não fornece informação gradual sobre o estado da isolação. Um cabo que “passa” hoje pode estar em estágio inicial de degradação que falhará em meses — o ensaio não detecta isso. Por isso, em circuitos críticos, VLF withstand sozinho é insuficiente.

Norma de referência: IEEE Std 400.2-2024, seção principal e Annex B. Critérios de tensão por classe do cabo são tabulados na norma.

Tipo 2 — VLF + Tangente Delta (Tan Delta)

Durante a aplicação do VLF, mede-se simultaneamente a tangente do ângulo de perdas dielétricas — relação entre a corrente de perdas (em fase com a tensão) e a corrente capacitiva (em quadratura). Em uma isolação ideal e nova, Tan Delta é baixa e estável com a tensão aplicada. Em uma isolação envelhecida, contaminada ou com defeito distribuído, Tan Delta é maior e/ou aumenta com a tensão (efeito conhecido como tip-up).

A interpretação não é “Tan Delta alta = ruim”; é mais sutil: o que importa é o valor absoluto, o tip-up (variação com a tensão) e a estabilidade entre medições sucessivas. A NEETRAC (Georgia Institute of Technology), em colaboração com EPRI e CIGRÉ, desenvolveu os critérios de classificação amplamente referenciados pela IEEE 400.2-2024.

Quando aplicar: diagnóstico preditivo periódico (a cada 3-5 anos em circuitos críticos), validação completa pós-reparo, avaliação de circuitos com múltiplas emendas onde há suspeita de envelhecimento generalizado.

Norma de referência: IEEE Std 400.2-2024, Annex E (Tan Delta criteria, NEETRAC).

Tipo 3 — VLF + Descargas Parciais (DP)

Descargas parciais são pequenas descargas elétricas que ocorrem em pontos onde o campo elétrico local excede a rigidez dielétrica do material — cavidades em isolação, interfaces mal executadas em emendas, contaminação localizada, defeitos em semicondutoras. Em isolação íntegra, a DP é mínima ou inexistente; em isolação com defeito, é detectável.

O ensaio combina aplicação de VLF com sensores específicos de DP (capacitivos, HFCT, ultrasônicos), que captam os pulsos elétricos gerados pelas descargas. Equipamentos modernos conseguem não apenas detectar a presença de DP, mas também localizar a posição de cada ponto de DP no cabo — identificando emendas específicas ou regiões do corpo do cabo em risco.

A interpretação requer operador treinado (ruído de fundo em ambiente industrial pode ser similar a DP de baixa amplitude). Para circuitos críticos com múltiplas emendas, é o ensaio que melhor identifica qual ponto específico está em degradação avançada.

Quando aplicar: comissionamento em circuitos críticos, diagnóstico preditivo em circuitos com várias emendas, mapeamento de pontos de DP antes de manutenção programada.

Norma de referência: IEEE Std 400.3-2006 (Guide for Partial Discharge Testing of Shielded Power Cable Systems in a Field Environment); CIGRÉ TB 728.

Tipo 4 — Monitored Withstand Test (MWT)

O padrão emergente para ativos críticos. Combina, em ensaio único integrado: (a) withstand de tensão por tempo definido, (b) medição contínua de Tangente Delta durante o withstand, (c) monitoramento simultâneo de Descargas Parciais. O critério de aceitação consolidado considera todos os três aspectos.

A vantagem operacional é grande: em uma única sessão de campo, com um único setup, o cabo é avaliado em todos os aspectos relevantes. Para ativos críticos onde o tempo de janela operacional é restrito, MWT entrega no menor tempo a maior cobertura técnica.

Quando aplicar: circuitos de altíssima criticidade (hospitais, data centers, indústrias 24/7, subestações de grande porte), validação pós-reparo em ativos onde a probabilidade de religamento sem ensaio adicional é mínima, comissionamento de cabos novos em obras críticas.

Norma de referência: IEEE Std 400.2-2024, Annex F.

Tabela de tensões típicas de ensaio VLF

As tensões de ensaio variam por classe do cabo e por padrão adotado (comissionamento de cabo novo tipicamente usa tensão mais alta que diagnóstico em cabo em operação). Valores aproximados, conforme IEEE 400.2-2024 (consulte a versão vigente para tabela completa):

Classe 5 kV: comissionamento ~10 kVrms; manutenção ~7,5 kVrms (peak-to-peak varia conforme forma de onda).
Classe 8 kV: comissionamento ~13 kVrms; manutenção ~10 kVrms.
Classe 15 kV: comissionamento ~22 kVrms; manutenção ~17 kVrms.
Classe 25 kV: comissionamento ~31 kVrms; manutenção ~24 kVrms.
Classe 35 kV: comissionamento ~44 kVrms; manutenção ~33 kVrms.

Valores absolutos consulte sempre IEEE 400.2-2024 Tabela 1; algumas concessionárias e clientes técnicos adotam padrões próprios baseados na norma, com pequenas variações. Para serviços em concessionária servida, consulte sempre o requisito da concessionária local.

VLF e localização de falhas — como se integram

Embora VLF seja primordialmente um ensaio de validação e diagnóstico (não um método de localização em si), ele se integra ao processo de localização de falhas em três pontos:

Antes da localização (diagnóstico preditivo): VLF + Tan Delta + DP em circuitos críticos identificam emendas ou trechos em risco antes que a falha aconteça. A intervenção corretiva preventiva, baseada em laudo VLF, evita o evento de falha completamente — e portanto evita a necessidade de localização emergencial.

Durante a localização (excitação da falha): em falhas de alta resistência ou intermitentes que o TDR de baixa tensão não enxerga, a aplicação de tensão VLF pode excitar a falha, fazendo-a se manifestar de forma detectável pelo ARM. O VLF nesse caso atua como gerador de tensão elevada para que o método de pré-localização tenha sinal claro.

Após a localização e reparo (validação): após a equipe de campo refazer a emenda ou substituir o trecho defeituoso, o ensaio VLF (idealmente com Tan Delta e/ou DP) confirma a integridade do cabo reparado antes do religamento definitivo. Como detalhamos no artigo sobre o que fazer antes de religar, religar sem validação é estatisticamente arriscado — VLF é a ferramenta de validação por excelência.

Critérios NEETRAC, equipamento em campo e fluxo de aplicação

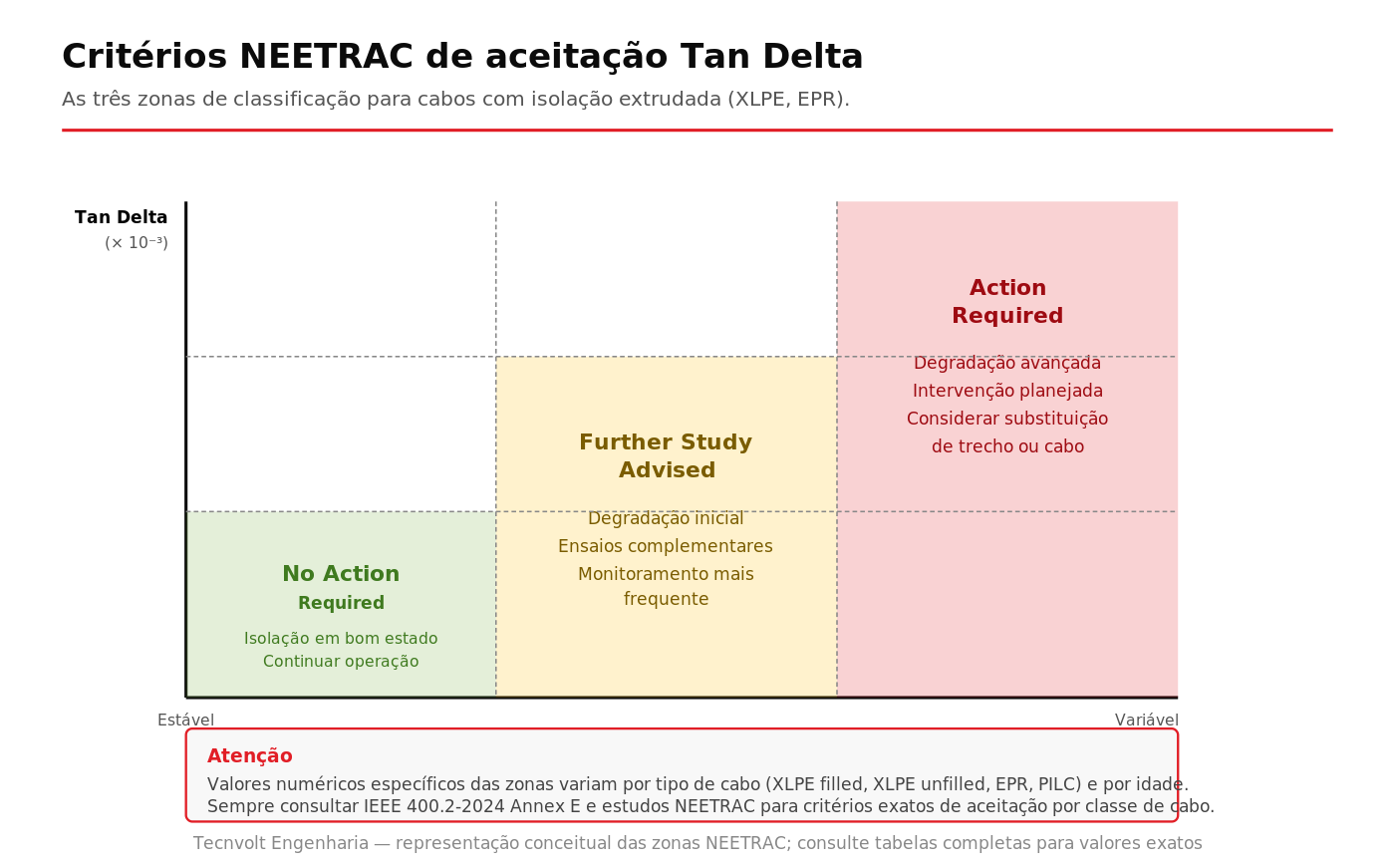

Critérios NEETRAC de aceitação — como interpretar Tangente Delta

A medição de Tangente Delta sob VLF entrega números. Mas números isolados não decidem nada — a decisão depende de comparar os valores medidos a critérios reconhecidos. Os critérios NEETRAC (desenvolvidos pelo National Electric Energy Testing, Research and Applications Center, do Georgia Institute of Technology) são a referência internacional, incorporados à IEEE 400.2-2024 (Annex E).

As três zonas de classificação

Zona “No Action Required” (sem ação necessária): Tan Delta baixa e estável com a tensão. A isolação está em bom estado, sem degradação significativa. Continuar operação normal. Para circuitos críticos, o próximo diagnóstico pode ser programado para o intervalo padrão (3 a 5 anos).

Zona “Further Study Advised” (estudo adicional recomendado): Tan Delta moderada e/ou apresenta tip-up moderado. A isolação está em fase inicial de degradação. Recomendações típicas: ensaios complementares (especialmente VLF + DP para localizar pontos específicos de degradação), monitoramento mais frequente (próximo diagnóstico em 1-2 anos em vez de 3-5), eventualmente investigação de causa-raiz (umidade, sobrecarga térmica, etc.).

Zona “Action Required” (ação necessária): Tan Delta alta e/ou tip-up acentuado. A isolação está em degradação avançada. Intervenção planejada deve ser programada: refazer emendas suspeitas (se DP localizou pontos específicos), substituir trechos comprometidos, ou — em casos extremos — substituir o cabo inteiro. Continuar operação sem ação é arriscado.

Detalhes importantes da interpretação

Os números variam por tipo de cabo. XLPE filled (com inibidor de water treeing), XLPE unfilled (versões mais antigas), EPR e PILC têm valores de referência diferentes. Os critérios numéricos exatos estão tabulados na IEEE 400.2-2024, Annex E — sempre consultar para o tipo específico do cabo em ensaio.

Tip-up importa tanto quanto o valor absoluto. Um cabo com Tan Delta moderada mas estável é diferente de um cabo com Tan Delta moderada que cresce significativamente com a tensão (tip-up). O segundo está em fase mais avançada de degradação. Equipamentos modernos medem automaticamente o tip-up entre 0,5 Uo, 1,0 Uo e 1,5 Uo (onde Uo é a tensão fase-terra nominal).

Estabilidade entre medições sucessivas. Em uma série de medições no mesmo nível de tensão (por exemplo, 8 medições durante 8 minutos a 1,5 Uo), o desvio-padrão entre as medições é informativo: cabo íntegro tem medições muito estáveis; cabo em degradação tem maior variação. Esse parâmetro de estabilidade entra nos critérios mais recentes.

O laudo Tecnvolt entrega a interpretação, não apenas os números. Em laudo profissional, você não recebe apenas a planilha bruta de Tan Delta — recebe a classificação NEETRAC do cabo, a comparação com diagnósticos anteriores (se houver), a recomendação de ação e a justificativa técnica.

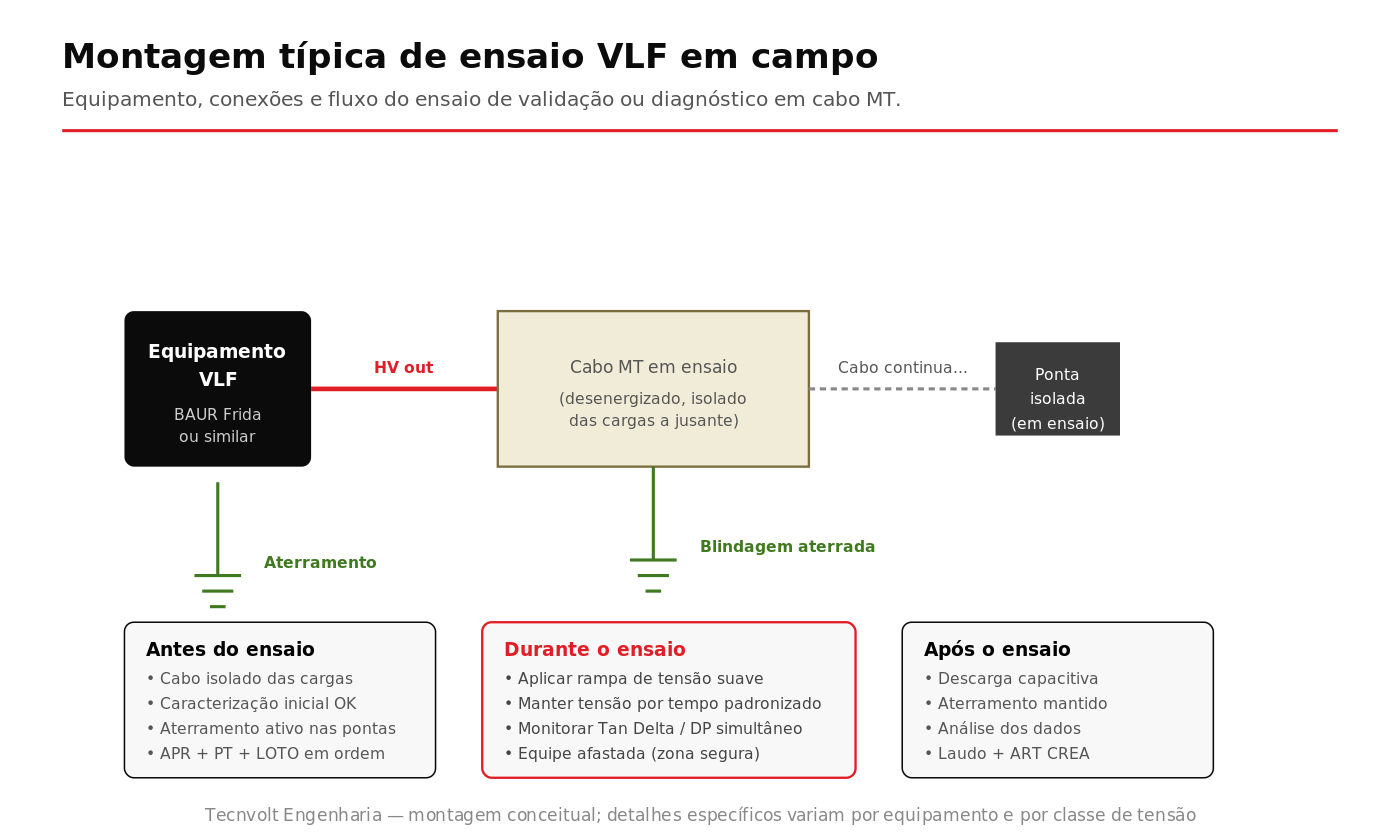

Equipamento VLF em campo — montagem e operação

A montagem de um ensaio VLF em campo é relativamente simples comparada ao processo de localização de falhas — mas exige cuidado e procedimento. A figura abaixo mostra a montagem típica.

O equipamento

O equipamento VLF é composto por: gerador de tensão VLF propriamente dito (transformador elevador alimentado por inversor controlado em frequência muito baixa), módulos de medição (Tan Delta e/ou DP, se aplicável), terminal de alta tensão para conexão ao cabo, terminal de aterramento, e interface de controle (computador integrado com software de aquisição e relatório). Em modelos compactos como o BAUR Frida TD ou o Megger TDS, todos esses componentes ficam em um único caso, com peso da ordem de 30-50 kg — transportável por uma pessoa com carrinho.

A montagem

O equipamento é conectado a uma das extremidades do cabo isolado (cabo desconectado das cargas a jusante). A blindagem do cabo é aterrada. A ponta oposta do cabo fica isolada (suspensa em isoladores adequados ou em terminal aberto) — é essencial que essa ponta esteja efetivamente isolada e em zona segura, porque vai estar em tensão elevada durante o ensaio.

O equipamento e o operador ficam em zona segura (distância mínima conforme classe de tensão e procedimento NR-10). A área em torno do cabo durante o ensaio é delimitada com cones e fitas de sinalização; pessoas não autorizadas mantidas afastadas. A equipe de operação do cliente é informada da janela do ensaio.

A sequência operacional

Antes do ensaio: cabo isolado das cargas, caracterização inicial confirmada (continuidade, resistência de isolamento), aterramento ativo nas duas pontas até o início do ensaio, APR + PT + LOTO em ordem, equipe nos seus postos.

Início do ensaio: retira-se o aterramento da ponta a ensaiar (mantendo o da outra ponta), conecta-se a alta tensão do equipamento. Aplica-se rampa de tensão suave (não-impulsiva) até o nível de ensaio. Mantém-se a tensão por tempo padronizado (15, 30 ou 60 minutos conforme o ensaio).

Durante o ensaio: equipe afastada na zona segura. Monitoramento contínuo da corrente de fuga, da Tan Delta, da DP (conforme o tipo do ensaio). Em caso de falha (rompimento), o equipamento detecta automaticamente, interrompe a tensão e registra o evento.

Após o ensaio: rampa de descida da tensão, descarga capacitiva do cabo, reaplicação de aterramento, análise dos dados, laudo + ART.

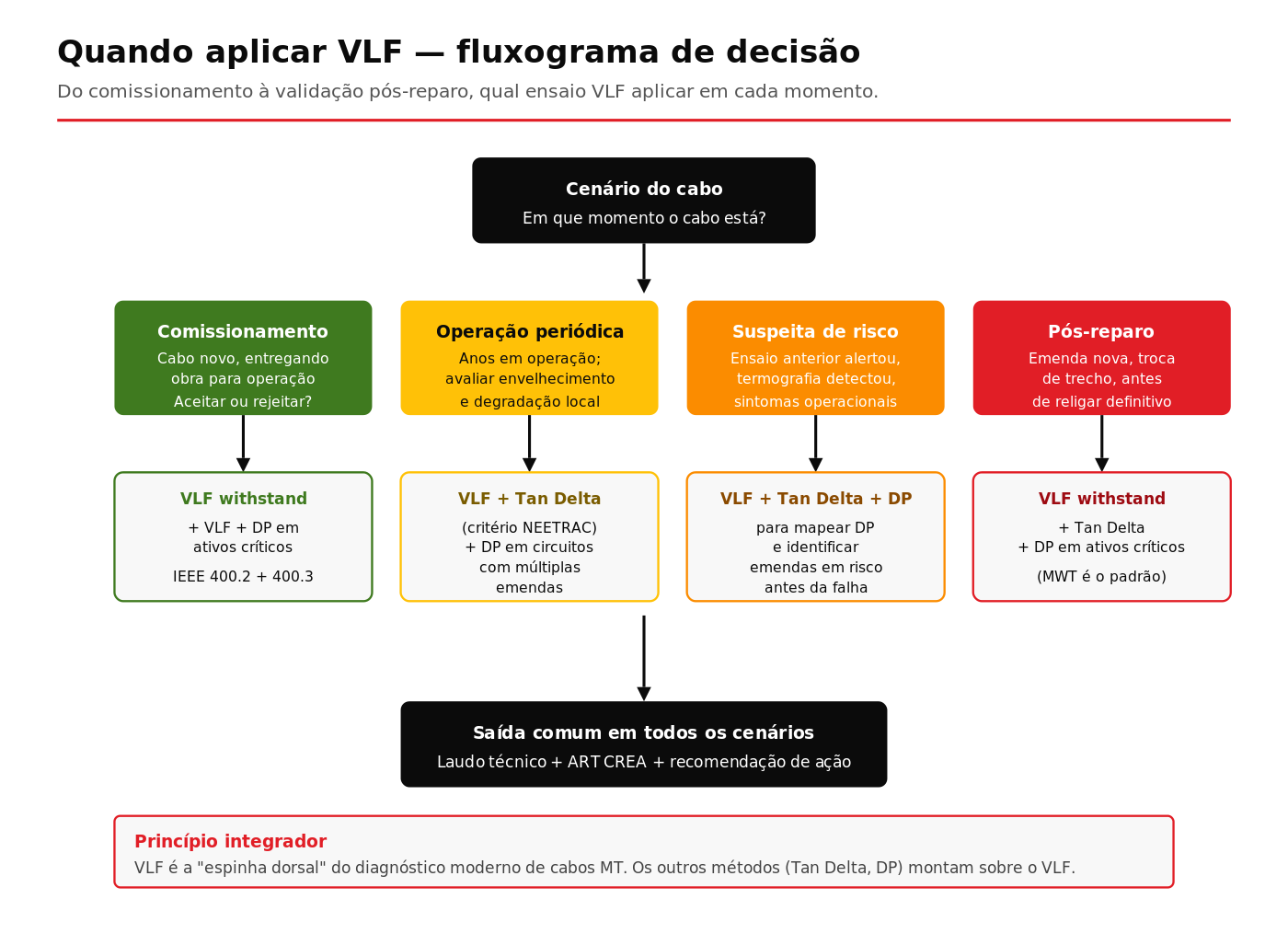

Fluxograma de aplicação — qual ensaio em cada cenário

O fluxograma resume a decisão prática:

Cenário 1 — Comissionamento de cabo novo

Aplicar: VLF withstand (obrigatório) + VLF + DP (recomendado para ativos críticos). Detecta defeitos construtivos e de instalação antes de o cabo entrar em operação. Norma de referência: IEEE 400.2-2024 (withstand) + IEEE 400.3-2006 (DP).

Cenário 2 — Diagnóstico preditivo periódico

Aplicar: VLF + Tangente Delta (critério NEETRAC) + DP em circuitos com múltiplas emendas. Periodicidade: 3 a 5 anos em circuitos críticos; mais frequente em ativos de altíssima criticidade ou com histórico de problemas.

Cenário 3 — Suspeita de risco (alarme anterior, sintoma operacional)

Aplicar: VLF + Tangente Delta + DP, focando em mapear pontos específicos. O objetivo é identificar emendas em risco antes que a falha aconteça, permitindo intervenção corretiva planejada em vez de emergencial.

Cenário 4 — Validação pós-reparo

Aplicar: VLF withstand (mínimo) + VLF + Tangente Delta + DP (em ativos críticos; MWT como padrão emergente). Confirma a integridade do cabo reparado antes do religamento definitivo. Reduz drasticamente a probabilidade de falha precoce em emendas refeitas.

Diferenciais Tecnvolt para serviços VLF

Equipamento VLF profissional com Tan Delta e DP integrados — compatível com IEEE 400.2-2024 e 400.3-2006.
Cobertura completa de classes — 1 kV a 36,2 kV em rotina; 69 kV sob consulta.
Cabos XLPE, EPR e PILC — com critérios de interpretação ajustados por tipo de cabo.
Operador certificado em interpretação NEETRAC — não apenas “aplica a tensão”; interpreta o resultado e recomenda ação.
Laudo técnico estruturado — dados brutos + gráficos de evolução + classificação NEETRAC + recomendação + ART CREA-PE.
Histórico técnico consolidado — em contratos anuais, mantém base de medições anteriores do mesmo circuito para análise de tendência.
Mobilização ágil — em emergência industrial em RM Recife, 4 horas; demais cidades do Nordeste em 24-48 horas; nacional sob mobilização programada.
Suporte pós-ensaio — discussão técnica do laudo, sugestão de plano de manutenção preditiva, integração com outros ensaios complementares (termografia, sheath test).
Conformidade SST — NR-10, NR-35, ISO 9001, 14001, 45001.
Independência técnica — Tecnvolt entrega diagnóstico, não executa o reparo; o resultado é interpretado sem incentivo comercial para “encontrar mais defeitos”.

Erros frequentes em ensaios VLF

1. Aplicar Hipot DC em cabo XLPE. Ainda acontece. Pode degradar a isolação. Para cabos extrudados, VLF é o padrão.

2. Não fazer caracterização inicial antes do VLF. Continuidade, isolamento, mapeamento TDR são essenciais antes de aplicar alta tensão.

3. Tensão de ensaio fora do padrão. Aplicar tensão muito baixa não acusa defeitos; muito alta pode danificar isolação íntegra. Consultar IEEE 400.2-2024 e padrões da concessionária local.

4. Tempo de ensaio incorreto. Withstand requer tempo padronizado para ser comparável; diagnóstico Tan Delta requer estabilização da medição.

5. Forma de onda errada para o ensaio. Tan Delta exige onda senoidal; aplicar cosseno-retangular dá resultado inválido.

6. Interpretação superficial. “Passou no VLF” não significa cabo perfeito; Tan Delta moderada com tip-up alto é alerta mesmo sem falha no withstand.

7. Não validar pós-reparo. Religar emenda nova sem ensaio é estatisticamente arriscado.

8. Ignorar histórico. Diagnósticos VLF periódicos só fazem sentido quando comparados ao histórico anterior do circuito.

9. Operador não-treinado em interpretação NEETRAC. Aplicar VLF é fácil; interpretar Tan Delta e DP exige treinamento e experiência.

10. Não emitir ART e laudo estruturado. Sem rastreabilidade técnica, o ensaio não tem valor de auditoria.

Pronto para acionar o ensaio VLF no seu cabo?

Aplicação do VLF por setor

O ensaio VLF é universal — mas a prioridade e o tipo aplicado variam por setor industrial.

Indústria pesada (química, alimentícia, metalúrgica, mineração, petroquímica)

Cabos antigos com múltiplas emendas predominam. Recomendação: VLF + Tan Delta + DP a cada 2-3 anos em circuitos críticos; VLF + DP focada em emendas suspeitas em circuitos com histórico de problemas. Em ativos 24/7, validação pós-reparo via VLF é mandatória.

Usinas solares fotovoltaicas

Cabos relativamente novos. Comissionamento com VLF + DP é prática de excelência — flagra defeitos no ato da entrega. Diagnóstico periódico a cada 3-5 anos em rede coletora principal entre inversores e SE elevadora. Em ambientes salinos costeiros, atenção especial para sheath test combinado ao VLF.

Concessionárias de distribuição

Cabos PILC antigos coexistem com XLPE moderno. Para PILC, critérios NEETRAC ajustados (valores absolutos de Tan Delta diferentes); para XLPE, critérios padrão. Comissionamento de novos circuitos com VLF + DP recomendado pelas próprias normas internas das concessionárias modernas.

Hospitais e data centers

Cabos curtos, altíssima criticidade. Recomendação: MWT (Monitored Withstand Test) como padrão para ensaios — em uma sessão entrega withstand + Tan Delta + DP. Periodicidade anual ou bianual em circuitos críticos. Validação pós-reparo é absolutamente mandatória — religar sem MWT em ativo crítico é arriscado.

Portos, terminais e operações 24/7

Ambiente salino agressivo, janela operacional restrita. Recomendação: contratos anuais com diagnóstico VLF + DP em janelas pré-agendadas; uso intensivo de sheath test antes do VLF para validar integridade da capa em ambientes salinos.

Construtoras e empreendimentos novos

Comissionamento é o cenário principal. VLF withstand + DP no ato da entrega de obra. Em obras críticas, fiscalização técnica independente do ensaio adiciona camada de qualidade — terceiro neutro confirma o resultado.

Sua próxima decisão — quando contratar VLF da Tecnvolt

Há quatro cenários práticos para contratar VLF da Tecnvolt:

1. Você tem obra concluída ou em entrega — comissionamento. Contrate VLF withstand + DP no ato da entrega. Detecta defeitos antes de a operação começar; custo é uma fração do custo de falha precoce em cabo recém-instalado.

2. Você tem circuitos críticos em operação — diagnóstico preditivo. Contrate VLF + Tan Delta + DP periodicamente (a cada 3-5 anos em circuitos típicos; mais frequente em ativos críticos). Estruture contrato anual para previsibilidade operacional e econômica.

3. Você tem suspeita ou sintoma específico — diagnóstico investigativo. Termografia detectou aquecimento? Há histórico de desarmes intermitentes? Conta de manutenção subiu? Contrate VLF + Tan Delta + DP focado para mapear o estado real do circuito.

4. Você teve falha localizada e reparada — validação pós-reparo. Antes de religar definitivamente, contrate VLF (withstand mínimo; Tan Delta + DP em circuitos críticos) para confirmar integridade técnica do cabo reparado.

Em qualquer dos cenários, o contato técnico-comercial é o mesmo: WhatsApp ou formulário, informando classe de tensão, comprimento estimado, tipo de instalação, número estimado de emendas no circuito e cenário (comissionamento, preditivo, investigativo, pós-reparo). A engenharia da Tecnvolt responde em até 1 dia útil com proposta. Em emergência industrial em RM Recife, mobilização em até 4 horas.

Perguntas frequentes (FAQ expandida)

1. O ensaio VLF pode danificar um cabo em bom estado? Quando aplicado conforme IEEE 400.2-2024 (tensão e tempo adequados ao tipo e classe do cabo), o VLF não danifica isolação íntegra. A frequência de 0,1 Hz evita a injeção de cargas espaciais persistentes que ocorria no Hipot DC. Em cabos com isolação já degradada, o ensaio pode “revelar” defeitos preexistentes — isso é benefício, não dano.

2. Qual a diferença entre VLF withstand e Hipot AC tradicional? Ambos aplicam tensão CA acima da nominal. Hipot AC tradicional opera em 60 Hz (frequência de rede), exigindo equipamento muito grande devido à corrente capacitiva alta. VLF opera em 0,1 Hz, com equipamento muito menor e mais portátil. Tecnicamente, o stress dielétrico é similar em ambos para cabos extrudados, com vantagens práticas significativas no VLF.

3. Quanto tempo dura um ensaio VLF? Withstand simples: 15 a 60 minutos por cabo, conforme padrão adotado. VLF + Tan Delta: 30 a 60 minutos. VLF + DP: 45 a 90 minutos. MWT integrado: 45 a 90 minutos. Adicionar tempo para montagem, desmontagem e descarga — em campo, o serviço completo dura 2 a 4 horas em condições típicas.

4. O cabo precisa estar totalmente desconectado para fazer VLF? Sim. O cabo a ensaiar deve estar desconectado de cargas a jusante (transformador, painel) e da fonte a montante. As emendas e terminações fazem parte do ensaio (são parte do cabo). Em sistemas com redundância, o cabo afetado pode ser isolado mantendo o sistema redundante operando, dando janela ampla para o serviço.

5. Posso fazer só withstand sem Tan Delta nem DP? Para circuitos não-críticos e situações simples (cabo curto, sem múltiplas emendas, contexto rotineiro), VLF withstand sozinho pode ser suficiente. Para circuitos críticos, diagnóstico preditivo, mapeamento de degradação ou validação pós-reparo em ativos importantes, a combinação VLF + Tan Delta + DP dá visão muito mais completa.

6. Qual a frequência ideal de ensaios periódicos? Para cabos novos sem histórico: 5 anos após comissionamento. Para circuitos críticos: 3 a 5 anos. Para circuitos com histórico de problemas ou múltiplas emendas: 2 a 3 anos. Para ativos de altíssima criticidade (hospitais classe A, data centers tier 4): anual ou bianual. A frequência ótima é definida no plano de manutenção preditiva.

7. Como interpretar “Further Study Advised” no NEETRAC? É a zona intermediária. Significa que a isolação está em fase inicial de degradação, mas ainda não em estado crítico. Ações recomendadas: aprofundar o diagnóstico com VLF + DP para localizar pontos específicos; monitorar mais frequentemente (próximo ensaio em 1-2 anos); investigar causa-raiz se possível; iniciar planejamento de eventual intervenção corretiva sem urgência imediata.

8. O VLF detecta water treeing em XLPE? Sim, indiretamente, via Tan Delta. Cabos com water treeing extensivo apresentam Tan Delta elevada e tip-up alto. A IEEE 400.2-2024 e os critérios NEETRAC foram desenvolvidos com forte fundamentação em estudos de water treeing em XLPE.

9. Vale aplicar VLF em cabos PILC muito antigos? Sim, mas com critérios ajustados. Cabos PILC têm comportamento dielétrico diferente de XLPE; valores de referência de Tan Delta são diferentes. Para PILC, prefira operador com experiência específica em PILC, e consulte critérios IEEE 400.2 para o tipo correto.

10. Quanto custa um ensaio VLF típico? Varia conforme classe de tensão, comprimento, complexidade da instalação, tipo de ensaio (só withstand é mais barato; MWT integrado é mais caro), urgência e logística. Para um circuito de 15 kV, 500 m, em RM Recife, com VLF + Tan Delta + DP, o investimento fica na faixa de poucos a alguns milhares de reais. Sempre fração do custo de uma única falha catastrófica.

11. O laudo VLF da Tecnvolt tem ART CREA? Sim. Todo serviço técnico da Tecnvolt em cabos MT inclui ART emitida pelo engenheiro responsável (Raphael Leite Menezes Santos, CREA-PE ativo). Sem ART, o serviço não tem rastreabilidade legal nem é aceito em auditorias técnicas sérias.

12. Como o laudo VLF se integra ao histórico do ativo? Em organizações com plano de manutenção bem estruturado, cada laudo VLF entra no histórico do circuito específico — comparado a laudos anteriores para análise de tendência. Em contratos anuais Tecnvolt, esse histórico é mantido consolidado, facilitando decisão sobre intervalo do próximo ensaio e identificação de degradação progressiva ao longo dos anos.

13. VLF substitui completamente outros ensaios? Não. VLF é a “espinha dorsal” do diagnóstico moderno de cabos MT, mas ensaios complementares têm seu lugar: resistência de isolamento (megger) para caracterização inicial rápida, sheath test para integridade da capa, termografia para terminações sob carga, ensaios de aterramento para integridade da blindagem. O melhor plano de manutenção integra todos.

14. Há risco de a equipe própria do cliente fazer VLF sem treinamento? Sim — vários. Risco de aplicar tensão incorreta (sub ou super dimensionada), forma de onda errada para o ensaio, interpretação equivocada do resultado, desconsideração de pontos críticos de segurança. Equipamento VLF profissional é caro e exige operador treinado; para a maioria das organizações, é mais eficiente contratar serviço especializado que adquirir e manter equipamento próprio.

15. A Tecnvolt aluga equipamento VLF? A Tecnvolt presta o serviço completo (equipamento + operador + laudo + ART), não aluga equipamento isolado para terceiros operarem. Para clientes com necessidade muito frequente de ensaios e equipe interna treinada, podemos discutir modelos especiais — entre em contato com a engenharia para avaliação.

// CONTATO

Solicite um Orçamento

A Tecnvolt Engenharia é certificada nas normas ISO 9001, ISO 14001 e ISO 45001

Setores que atendemos na localização de falhas em cabos MT

Indústria

Plantas químicas, alimentícias, metalúrgicas, mineração e petroquímica.

Usinas solares

Cabos MT em redes coletoras e SE elevadora.

Concessionárias

Redes de distribuição MT e subestações dedicadas.

Construtoras

Adequação elétrica e diagnóstico em obras de grande porte.

Hospitais e dados

Continuidade operacional crítica em SE dedicadas.

Portos e terminais

Operação 24/7 e MT em ambientes salinos / agressivos.

// FAQS

Perguntas Frequentes

Em quanto tempo a Tecnvolt atende uma emergência em cabo MT?

Em Recife e Região Metropolitana, deslocamos equipe em até 4 horas com agendamento prioritário. Demais capitais do Nordeste em 24 a 48 horas conforme distância e disponibilidade de logística.

Quais classes de tensão a Tecnvolt atende na localização de falhas?

Cabos isolados de 1 kV a 36,2 kV em rotina. 69 kV é atendido sob consulta, com avaliação prévia da rota do cabo, terminações e condição da subestação.

Quais métodos de localização vocês utilizam?

TDR (Time Domain Reflectometry), ARM (Arc Reflection Method), Decay e ICE na pré-localização; receptores acústico e eletromagnético no pinpoint. A escolha do método depende do tipo de falha (baixa resistência, alta resistência, intermitente ou evolutiva).

Quais tipos de cabo a Tecnvolt localiza?

Cabos XLPE, EPR e PILC, em redes subterrâneas, dutos e bandejamentos. Localizamos falhas em corpo de cabo, emendas e terminações.

A localização exige desligamento do circuito?

Sim. A localização é feita com o cabo desenergizado. Coordenamos o desligamento com a equipe de operação do cliente e com a concessionária quando necessário.

O que está incluso no serviço?

Equipe técnica, equipamento BAUR Syscompact 400, deslocamento, ART, laudo técnico assinado com posição da falha, método empregado, profundidade estimada e recomendação de reparo.

A Tecnvolt executa o reparo após localizar a falha?

A localização e o laudo são entregues pela Tecnvolt. O reparo (emenda nova, troca de trecho) pode ser feito pela equipe do cliente ou contratado em escopo separado.

Vocês alugam o detector de falhas para a equipe própria do cliente?

Sim — locação do BAUR Syscompact 400, com ou sem operador, conforme demanda. Conheça a página de locação do Syscompact 400.

Referências bibliográficas e normativas

Este artigo sobre o ensaio VLF aplicado a cabos subterrâneos de média tensão foi construído com base nas referências técnicas e normativas reconhecidas internacionalmente. Para definição de procedimentos internos, política de O&M, auditorias e contratação de serviços, sempre consulte a versão vigente de cada norma junto às respectivas instituições publicadoras.

IEEE Std 400™ — IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable Systems Rated 5 kV and Above. Institute of Electrical and Electronics Engineers.
IEEE Std 400.2™-2024 — IEEE Guide for Field Testing of Shielded Power Cable Systems Using Very Low Frequency (VLF). Padrão internacional vigente para ensaios VLF withstand, Tan Delta e critérios de aceitação NEETRAC.
IEEE Std 400.3™-2006 — IEEE Guide for Partial Discharge Testing of Shielded Power Cable Systems in a Field Environment. Padrão para ensaios DP em campo.
IEC 60502-2 — Power cables with extruded insulation and their accessories for rated voltages from 1 kV up to 30 kV — Part 2: Cables for rated voltages from 6 kV up to 30 kV.
IEC 60840 — Power cables with extruded insulation and their accessories for rated voltages above 30 kV up to 150 kV — Test methods and requirements.
IEC 60502-4 — Power cables with extruded insulation — Part 4: Test requirements on accessories. Aplicável especificamente a emendas e terminações.
CIGRÉ Technical Brochure 502 — Guidelines for Maintenance and Diagnostic Testing of Medium Voltage Cables. CIGRÉ Working Group B1.10.
CIGRÉ Technical Brochure 728 — On-site Partial Discharge Assessment of HV and EHV Cable Systems.
CIGRÉ Technical Brochure 379 — Update of Service Experience of HV Underground and Submarine Cable Systems.
NEETRAC (National Electric Energy Testing, Research and Applications Center) — Cable Diagnostic Focused Initiative (CDFI). Programa de pesquisa que estabeleceu os critérios de Tangente Delta vigentes na IEEE 400.2. Georgia Institute of Technology.
EPRI (Electric Power Research Institute) — Diversos relatórios técnicos sobre water treeing, envelhecimento dielétrico em XLPE e diagnóstico de cabos. www.epri.com.
ABNT NBR 7286 — Cabos de potência com isolação extrudada de borracha etileno-propileno (EPR) para tensões de 1 kV a 35 kV.
ABNT NBR 7287 — Cabos de potência com isolação sólida extrudada de polietileno reticulado (XLPE) para tensões de 1 kV a 35 kV.
NR-10 — Norma Regulamentadora n.º 10: Segurança em Instalações e Serviços em Eletricidade. Aplicável a execução de ensaios VLF em campo.
NR-35 — Norma Regulamentadora n.º 35: Trabalho em Altura. Aplicável a serviços em painéis altos e galerias elevadas.
ANSI/NETA ATS — Standard for Acceptance Testing Specifications for Electrical Power Equipment and Systems. Contém critérios de aceitação específicos para cabos MT.
ANSI/NETA MTS — Standard for Maintenance Testing Specifications for Electrical Power Equipment and Systems.
ISO 9001, ISO 14001, ISO 45001 — Sistemas de gestão de qualidade, ambiental e saúde/segurança ocupacional. Tecnvolt Engenharia certificada nas três.
BAUR GmbH — application notes técnicas sobre operação de equipamentos VLF Frida e PHG-TD, com referências cruzadas para IEEE 400.2 e 400.3.
Megger Group — guias técnicos de Tan Delta e Descargas Parciais em cabos MT, com material de treinamento para interpretação de resultados.

Nota técnica: as referências acima são reconhecidas internacionalmente para ensaios VLF em cabos MT. As versões e edições vigentes podem mudar ao longo do tempo (a IEEE 400.2, em particular, vem sendo atualizada periodicamente — a edição 2024 substituiu a 2013); consulte sempre a edição mais recente disponibilizada pelo órgão publicador antes de aplicar critérios em decisões técnicas, contratuais ou de auditoria. Os valores numéricos específicos das tabelas de tensão de ensaio e dos critérios NEETRAC variam por classe e tipo de cabo — sempre consultar tabelas completas para a aplicação real.

Sobre o autor

Raphael Leite Menezes Santos

Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência.

Engenheiro responsável da Tecnvolt Engenharia (Recife/PE), com atuação em diagnóstico, localização de falhas e validação de cabos subterrâneos de média e alta tensão, ensaios elétricos (VLF, Tangente Delta, Descargas Parciais, resistência de isolamento, sheath test), manutenção preventiva, preditiva e corretiva em subestações industriais e de concessionárias, e comissionamento elétrico. ART emitida com CREA-PE ativo.

Aviso legal

Este conteúdo é educativo. Ensaios VLF em cabos MT devem ser realizados por equipe qualificada, com APR, PT, instrumentos calibrados e responsabilidade técnica documentada (ART). Os critérios de tensão de ensaio, tempo de aplicação e interpretação de resultados descritos são conceituais — sempre consulte a versão vigente da IEEE 400.2 e o manual específico do equipamento usado. Decisões técnicas sobre intervenção em circuitos com base em laudo VLF dependem de fatores específicos de cada caso; os critérios apresentados são gerais e devem ser adaptados pelo profissional responsável.

Tecnvolt Engenharia — ensaio VLF (Very Low Frequency, 0,1 Hz) para localização, validação e diagnóstico de cabos subterrâneos de média tensão. VLF withstand (IEEE 400.2-2024), VLF + Tangente Delta com critérios NEETRAC, VLF + Descargas Parciais (IEEE 400.3-2006), Monitored Withstand Test (MWT) integrado. Cabos XLPE, EPR e PILC de 1 kV a 36,2 kV (69 kV sob consulta). Formas de onda senoidal e cosseno-retangular conforme aplicação. Equipamento profissional com Tan Delta e DP integrados. Engenheiro responsável com CREA-PE ativo, ART e laudo técnico estruturado. Aplicação nos quatro cenários: comissionamento, diagnóstico preditivo periódico, investigação de risco e validação pós-reparo. Atendimento em indústrias químicas, alimentícias, metalúrgicas, mineração, petroquímica, usinas solares fotovoltaicas, concessionárias de distribuição, construtoras, hospitais, data centers, portos e terminais portuários. Recife/PE com cobertura prioritária no Nordeste (Salvador, Fortaleza, Natal, João Pessoa, Maceió, Aracaju, Teresina, São Luís) e mobilização programada nas demais regiões do Brasil. Resposta inicial em até 1 dia útil. Emergência industrial em RM Recife em até 4 horas. Conformidade NR-10, NR-35, ISO 9001, ISO 14001 e ISO 45001. Autor técnico: Raphael Leite Menezes Santos, Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência.
