Um cabo de média tensão é, idealmente, um capacitor puro: tensão e corrente estão defasadas exatamente 90°, sem dissipação de potência ativa na isolação. Mas todo dielétrico real tem perdas. A corrente que flui no cabo tem duas componentes: uma capacitiva (I_C, em quadratura com a tensão) e uma resistiva (I_R, em fase com a tensão). A primeira é grande e benigna — é a corrente de carregamento normal. A segunda é pequena, mas representa energia que vira calor na isolação.

1. A definição matemática

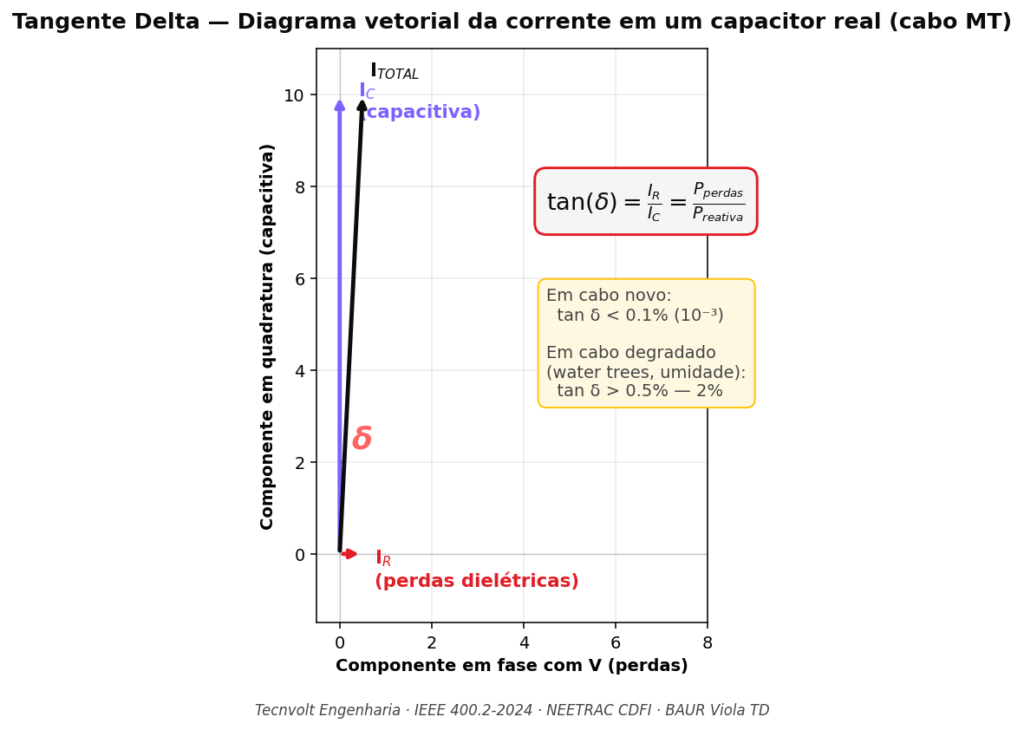

A Tangente Delta é a razão entre essas duas componentes:

tan δ = I_R / I_C = P_perdas / P_reativa

Onde δ é o ângulo de “defasagem” entre a corrente total e a capacitiva pura. Em cabo XLPE novo bem fabricado, δ é tão pequeno que tan δ fica abaixo de 0,001 (0,1%) — ou seja, a perda é menor que 0,1% da potência reativa do cabo. Conforme a isolação envelhece, especialmente em presença de water trees e umidade, as perdas crescem e a Tan δ aumenta. Em casos avançados, pode chegar a 1%, 2% ou mais — duas ordens de grandeza acima do cabo novo.

2. Por que medir em VLF (0,1 Hz) e não em 60 Hz

Em 60 Hz, as perdas dielétricas em XLPE são dominadas por mecanismos rápidos (polarização eletrônica e atômica), que são essencialmente constantes ao longo da vida do cabo. Os mecanismos sensíveis à degradação — polarização interfacial Maxwell-Wagner-Sillars, mobilidade iônica em umidade aprisionada — operam em constantes de tempo de segundos. Em 60 Hz (período 16,7 ms) eles não respondem; em 0,1 Hz (período 10 s) eles operam plenamente.

Por isso a IEEE 400.2-2024 padroniza a medição de Tan δ a 0,1 Hz com fonte VLF senoidal: é a frequência onde o sinal de degradação se destaca claramente do ruído da medição.

3. Como o equipamento calcula e exibe

O instrumento aplica tensão VLF senoidal ao cabo e mede simultaneamente tensão e corrente. Decompõe a corrente em componentes resistiva e capacitiva via integração sobre múltiplos ciclos (tipicamente 5 a 10 ciclos de 0,1 Hz = 50 a 100 segundos por ponto), calcula a razão e exibe em valor percentual ou em ×10⁻³. Equipamentos modernos como o BAUR Viola TD reportam também o desvio-padrão da medição ao longo do tempo — parâmetro crítico, como veremos no próximo artigo da série.

4. Os três parâmetros que importam

(a) Valor absoluto da Tan δ a U₀ — quanto a isolação está dissipando na tensão nominal de operação. Compara-se com o critério NEETRAC para o tipo de cabo (XLPE, EPR, PILC).

(b) Tip-up — diferença entre a Tan δ medida em 1,5 U₀ e em 0,5 U₀. Indica se a degradação é sensível à tensão (típica de water trees ativas) ou não (perdas constantes do polímero). Tip-up alto é sinal de defeito ativo em desenvolvimento.

(c) Estabilidade temporal (desvio-padrão σ) — quanto a leitura oscila ao longo dos múltiplos ciclos de medição. Cabo saudável tem leitura estável (σ pequeno); cabo com descargas parciais intermitentes ou defeitos ativos tem σ grande.

Os três combinados formam a base do critério NEETRAC — sozinha, nenhuma das três métricas é suficiente.

5. A leitura típica em campo

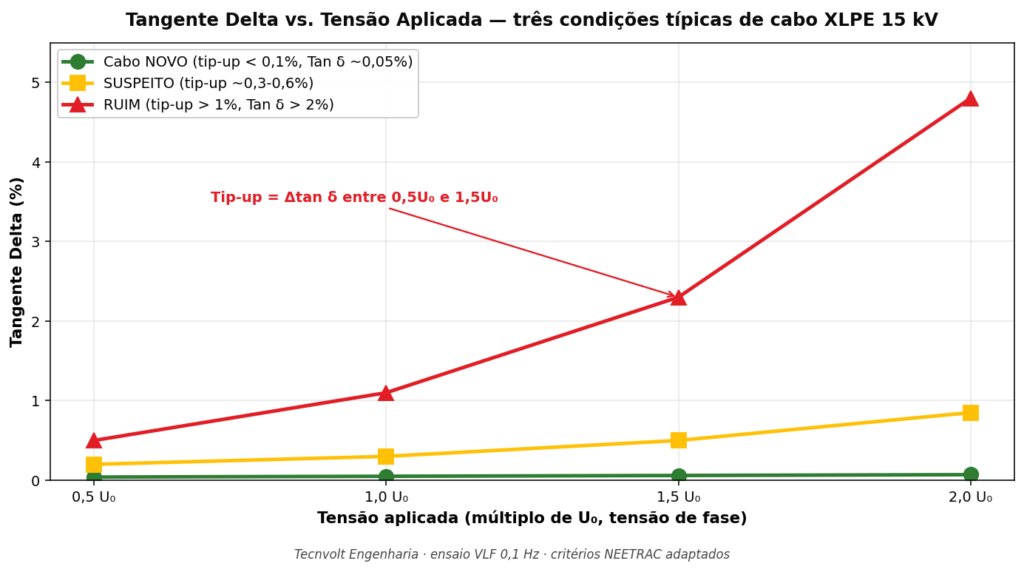

Em um ensaio padrão, aplica-se tensão em 4 degraus: 0,5 U₀, 1,0 U₀, 1,5 U₀ e 2,0 U₀ (cada um por cerca de 1 minuto, com estabilização). Para um cabo XLPE 15 kV, U₀ = 8,7 kV, e os degraus ficam em ~4,4 / 8,7 / 13,1 / 17,3 kV. Em cada ponto registra-se a Tan δ por fase do cabo (três medições por trecho). O resultado é uma curva — Tan δ versus tensão aplicada — que conta a história da isolação.

6. Interpretando os critérios NEETRAC

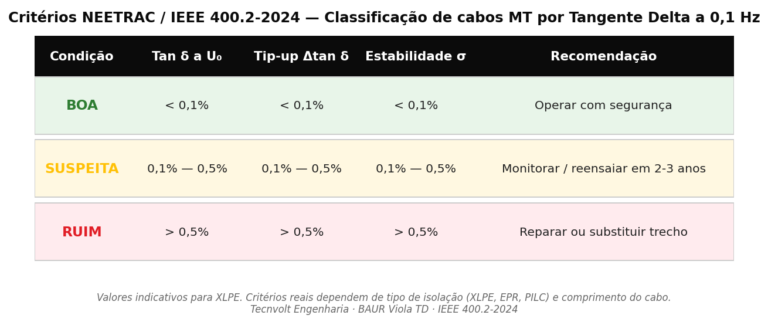

Os critérios estatísticos do NEETRAC, derivados de milhares de medições em campo durante o Cable Diagnostic Focused Initiative (CDFI), classificam o cabo em três condições: Boa (Tan δ < 0,1% em XLPE, tip-up < 0,1%, σ < 0,1%), Suspeita (algum parâmetro entre 0,1% e 0,5%) e Ruim (algum parâmetro acima de 0,5%). Para EPR e PILC os limiares são diferentes — sempre consulte a tabela específica da IEEE 400.2-2024 para o tipo de isolação correto.

Importante: esses são limiares estatísticos, não absolutos. Um cabo classificado como “Suspeito” não está prestes a falhar amanhã — está em condição que merece monitoramento e reensaio em 2 a 3 anos. Um “Ruim” é prioridade de reparo ou substituição, mas pode ainda operar por algum tempo dependendo da carga e do ambiente. A boa interpretação combina o número com o contexto operacional do cabo.
