Por que esse artigo existe

Resistência de isolamento — medida pelo megger (megôhmetro) — é o ensaio mais antigo, simples e barato em manutenção de cabos elétricos. Por décadas foi o ensaio padrão para “verificar se o cabo está bom”. Hoje, com a consolidação de métodos mais sensíveis (Tan Delta, DP), o megger ainda tem seu lugar — mas entender suas limitações é tão importante quanto saber executá-lo.

Este artigo explica o princípio do megger, o que ele detecta (e o que NÃO detecta), os índices PI (Polarization Index) e DAR (Dielectric Absorption Ratio) que ampliam a interpretação, a comparação com Tan Delta, o procedimento padrão, a correção por temperatura, e o papel correto do megger em plano de manutenção preditiva moderno.

Princípio do ensaio

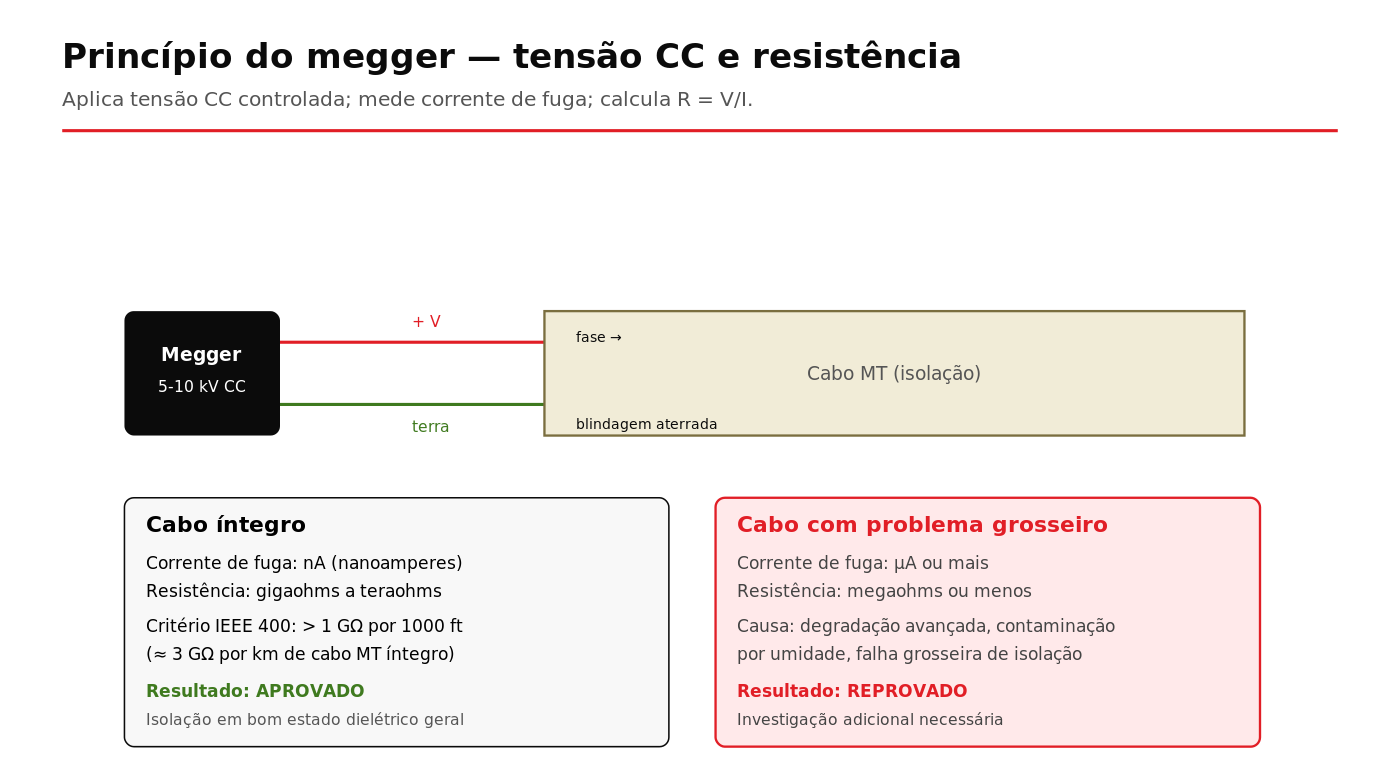

Princípio do megger

Aplica-se tensão CC controlada (5-10 kV em cabos MT) entre uma fase e a blindagem aterrada. Mede-se corrente de fuga. Resistência = V/I. Cabo íntegro: gigaohms a teraohms (corrente de fuga em nanoamperes). Cabo com problema grosseiro: megaohms ou menos (corrente em microamperes).

O que detecta e o que NÃO detecta

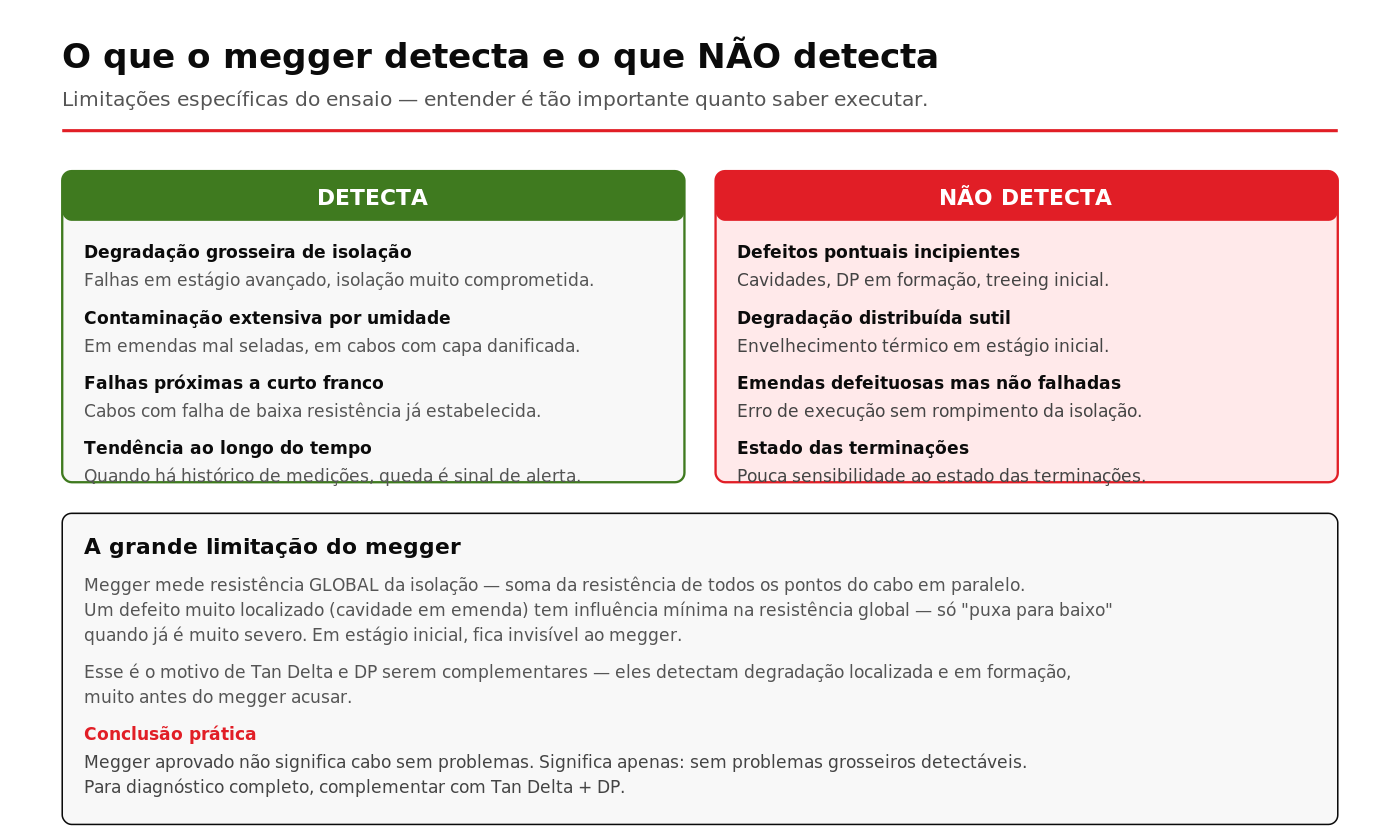

Limitações do megger

DETECTA: degradação grosseira, contaminação extensiva por umidade, falhas próximas a curto franco. NÃO DETECTA: defeitos pontuais incipientes (cavidades, DP em formação), degradação distribuída sutil, emendas defeituosas mas não falhadas, estado das terminações.

Princípio do megger, o que detecta e índices PI/DAR

PI e DAR — interpretação além do valor isolado

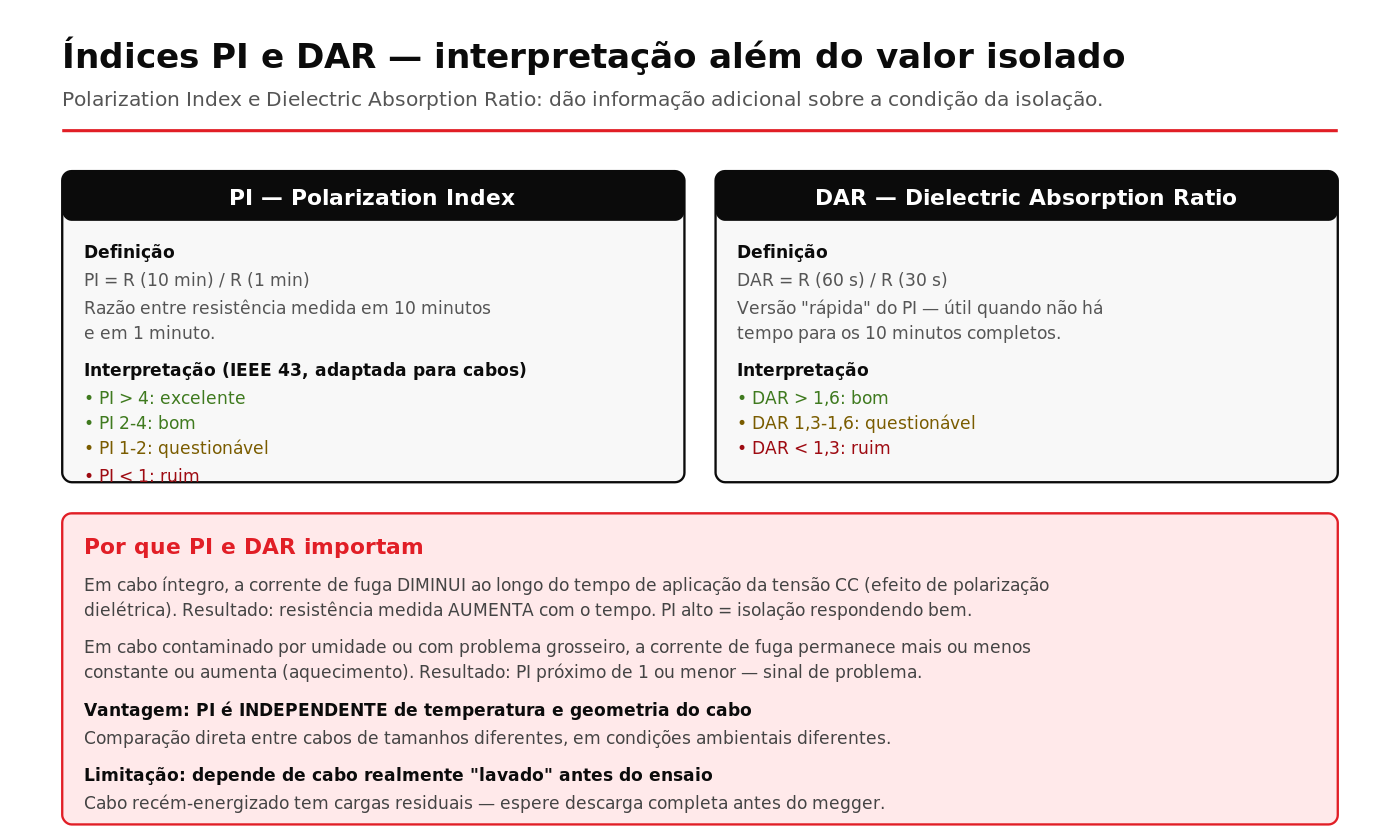

PI e DAR

PI = R(10min)/R(1min): >4 excelente, 2-4 bom, 1-2 questionável, <1 ruim. DAR = R(60s)/R(30s): >1,6 bom, 1,3-1,6 questionável, <1,3 ruim. Vantagem: independem da geometria e da temperatura — comparação direta entre cabos.

Megger vs Tan Delta — comparativo

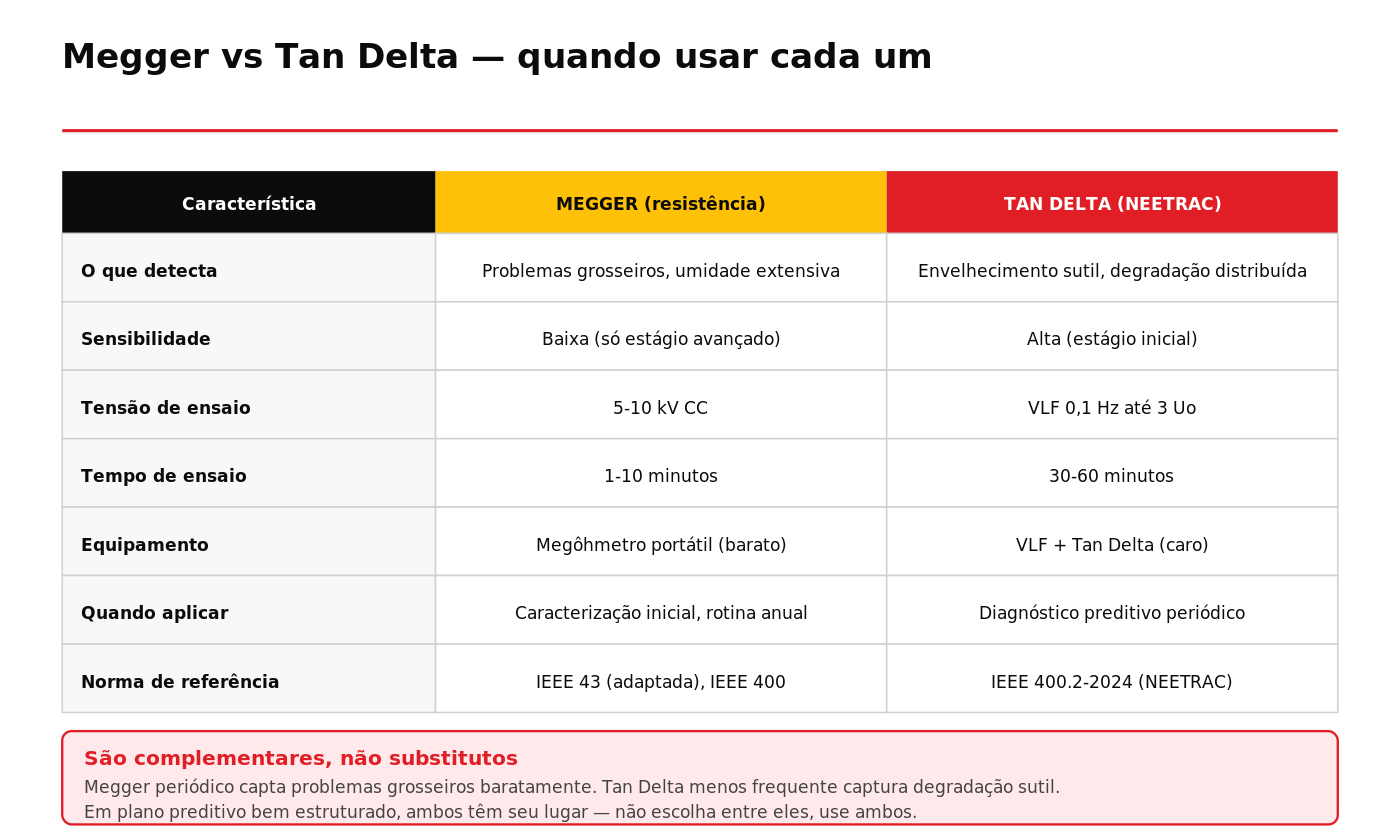

Megger vs Tan Delta

São complementares, não substitutos. Megger periódico capta problemas grosseiros baratamente. Tan Delta menos frequente captura degradação sutil. Em plano preditivo, ambos têm seu lugar.

Procedimento padrão em 5 etapas

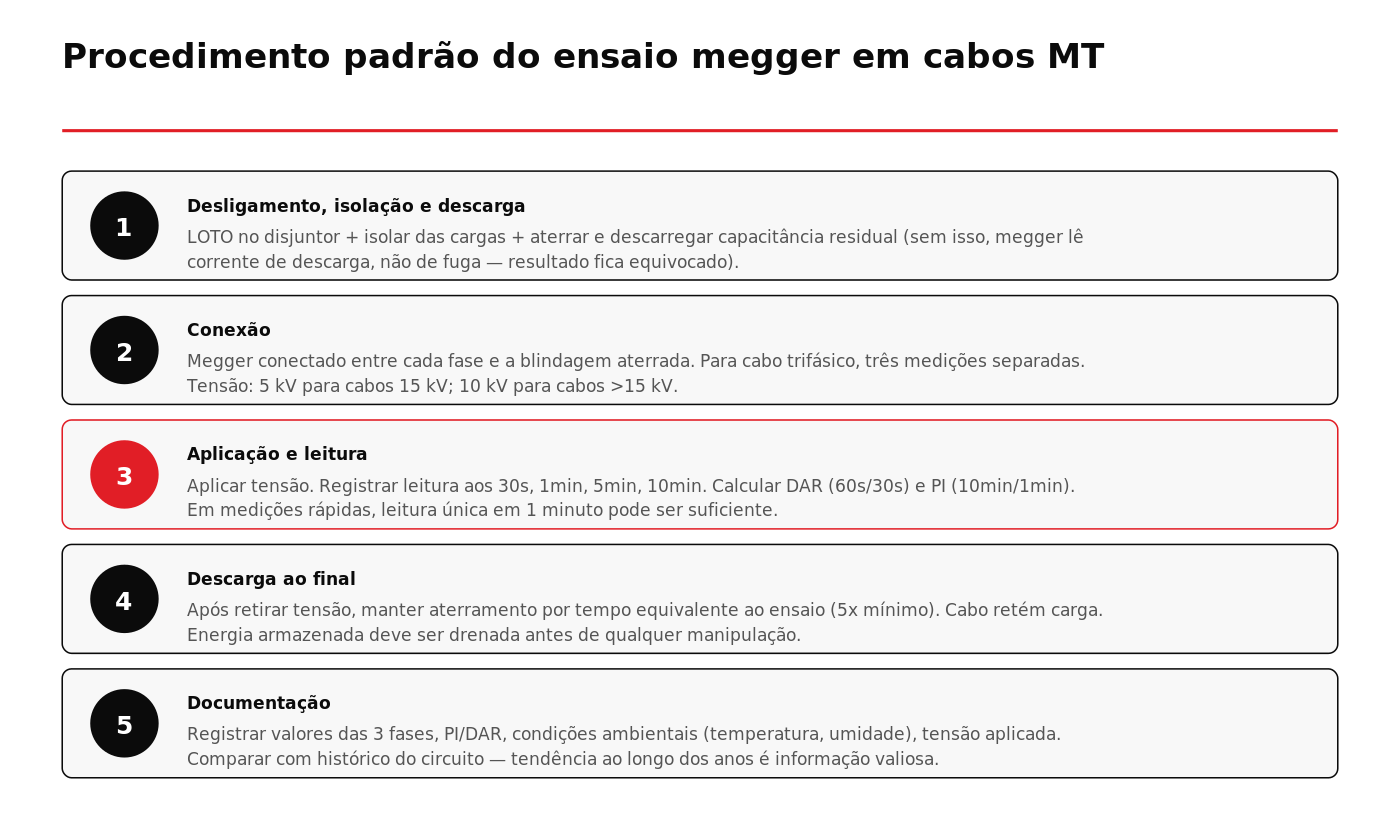

Procedimento megger

1. LOTO, isolação e descarga. 2. Conexão entre fase e blindagem (3 medições para trifásico). 3. Aplicação e leitura (30s, 1min, 5min, 10min). 4. Descarga ao final (5x o tempo do ensaio). 5. Documentação com temperatura e comparação com histórico.

Comparação com Tan Delta, procedimento e plano preditivo

Correção por temperatura

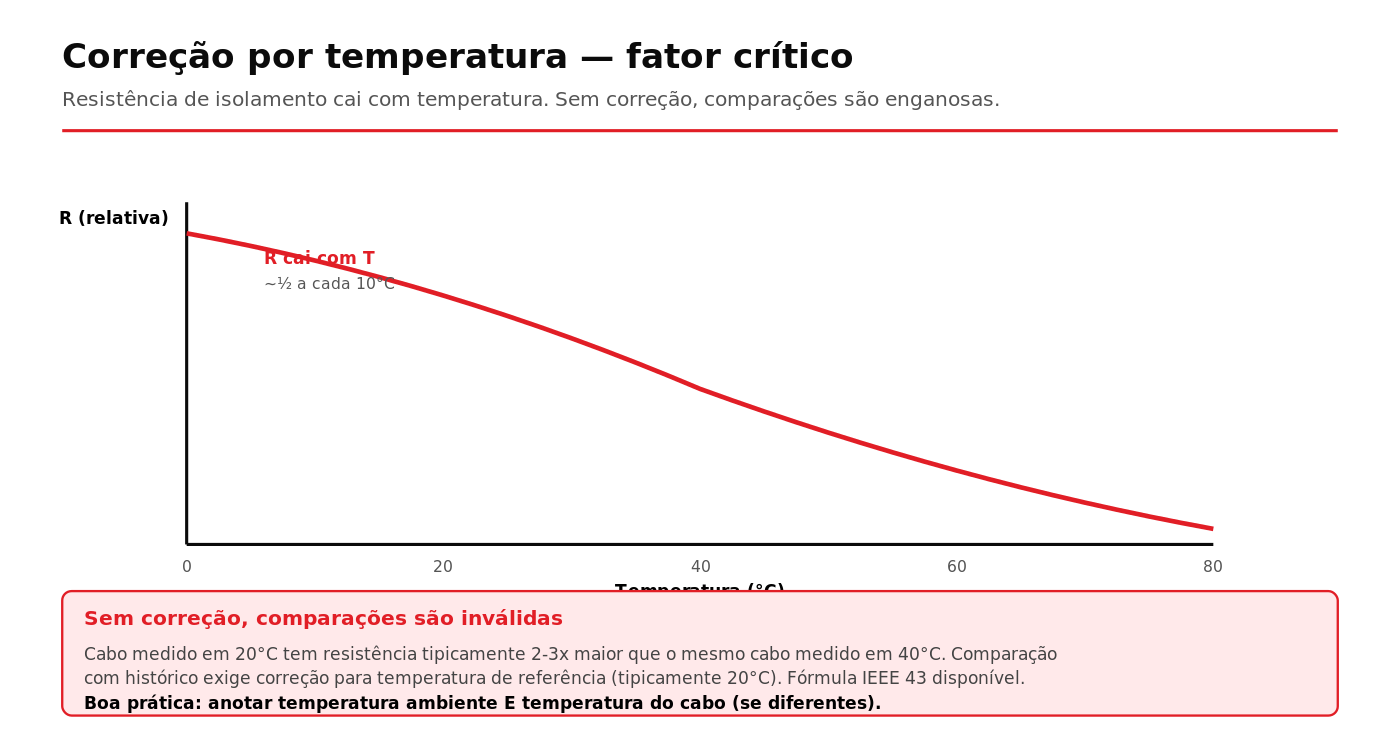

Correção por temperatura

Resistência cai ~½ a cada 10°C. Sem correção, comparações com histórico são inválidas. Boa prática: anotar temperatura ambiente e do cabo (se diferentes), aplicar fórmula de correção para temperatura de referência (20°C tipicamente).

Megger no plano preditivo

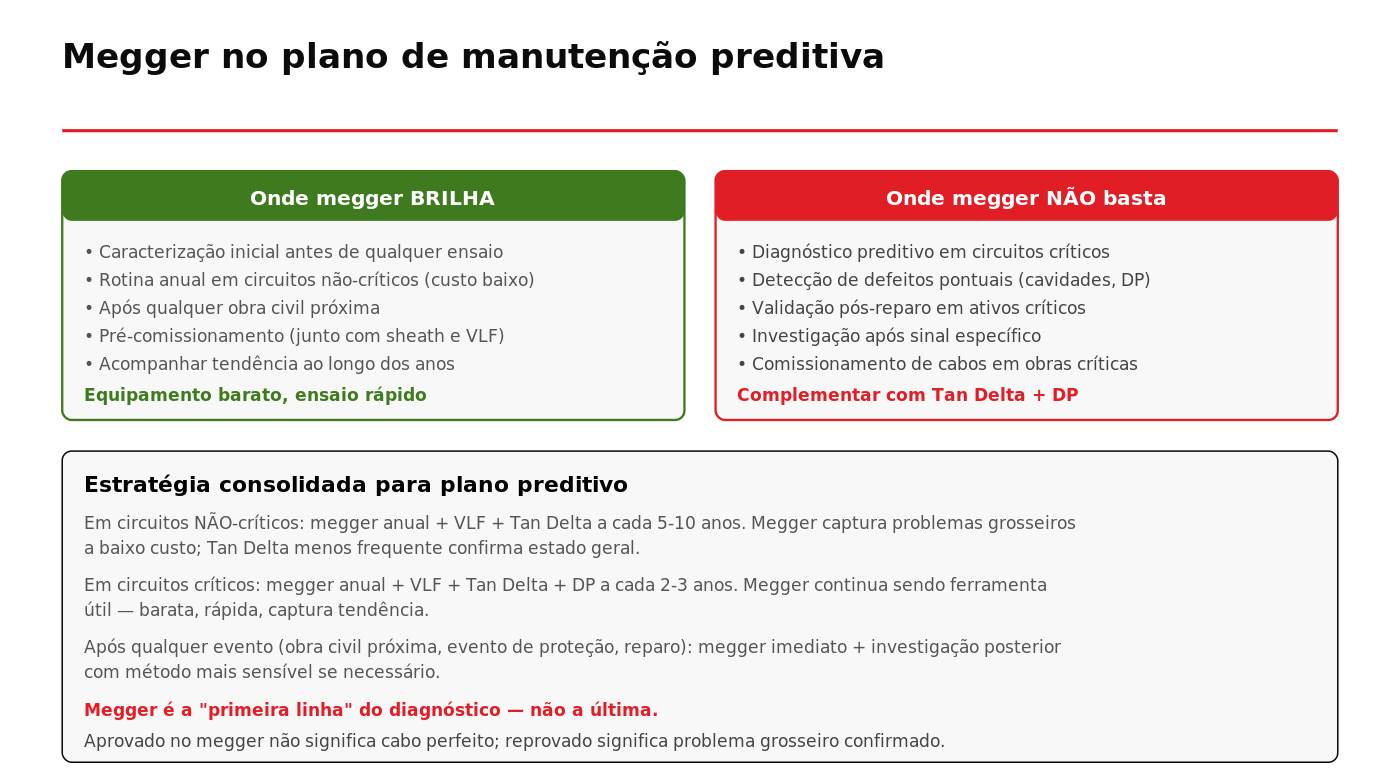

Megger no plano

Onde brilha: caracterização inicial, rotina anual em circuitos não-críticos, após obra civil próxima, pré-comissionamento, tendência ao longo dos anos. Onde não basta: diagnóstico preditivo crítico, detecção de defeitos pontuais, validação pós-reparo crítica, investigação após sinal específico.

Diferenciais Tecnvolt

  • Megger calibrado, classe 5-10 kV
  • PI/DAR registrados e comparados com histórico
  • Correção por temperatura aplicada
  • Conformidade IEEE 43, IEEE 400
  • Integrado a plano completo (VLF + Tan Delta + DP + sheath + termografia)
  • Engenheiro responsável CREA-PE com ART
  • 4h emergência RM Recife
Princípio do ensaio megger em cabo MT aplicação de tensão CC e medição de resistência

Inclua megger no plano — fale com a Tecnvolt

FAQ

Megger aprovado = cabo perfeito? Não. Significa “sem problemas grosseiros”. Defeitos sutis exigem Tan Delta e DP.

Quanto tempo dura o ensaio? Versão curta: 1-2 minutos. Com PI completo: 10 minutos por fase.

Qual tensão usar? 5 kV para cabos até 15 kV; 10 kV para cabos >15 kV.

Por que descarregar antes e depois? Cabo retém capacitância. Sem descarga, ensaio fica equivocado; após o ensaio, energia armazenada deve ser drenada antes de manipular.

Megger detecta water treeing? Não em estágio inicial. Apenas em estágio avançado quando já há condução significativa.

Pode substituir Tan Delta? Não. São complementares. Tan Delta tem sensibilidade muito maior.

Vale fazer megger anual? Sim, especialmente em circuitos não-críticos onde diagnóstico VLF é menos frequente. Custo baixo.

Como interpretar queda de 30% na resistência ao longo dos anos? Alerta. Pode ser temperatura (verificar correção) ou degradação real. Confirmar com VLF + Tan Delta.

Cabo PILC tem critérios diferentes? Sim. Valores de referência são menores que XLPE. Operador com experiência específica.

Equipamento Tecnvolt é calibrado? Sim, com certificação periódica.

Sua próxima decisão

Para incluir megger em rotina ou plano completo: WhatsApp. Resposta em 1 dia útil.
