Plantas industriais operam dezenas a centenas de motores de média tensão críticos para a produção. A medição de descargas parciais (DP) avalia a isolação do estator desses motores e — talvez seu maior valor — ajuda a priorizar quais merecem inspeção e intervenção primeiro. Este artigo trata da isolação, dos mecanismos e do ensaio (IEC 60034-27, IEEE 1434).
Resumo. Discutem-se a isolação estatórica do motor de MT (à base de mica, com revestimento semicondutor e gradação de campo), os mecanismos de DP (slot, end-winding, delaminação), o ensaio offline (IEC 60034-27-1) e online (27-2) medido por fase, e o uso da DP para priorizar a manutenção de frotas de motores.

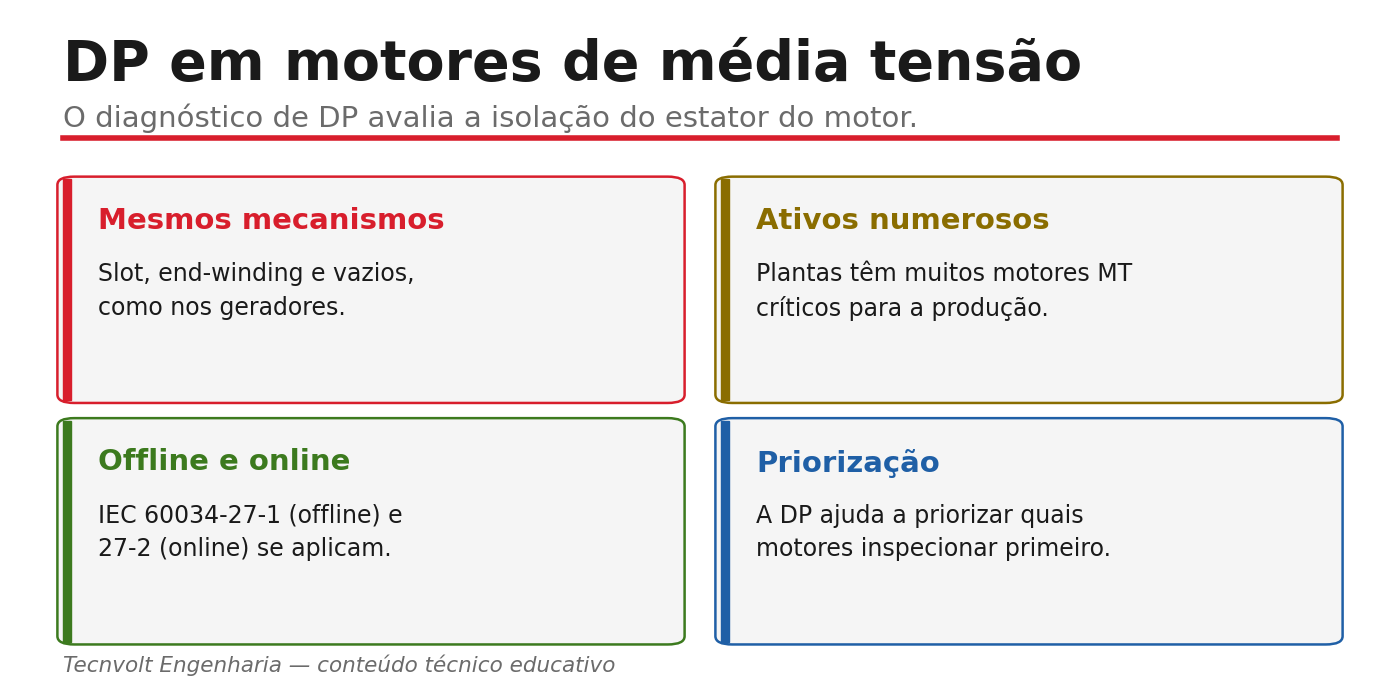

1. A isolação do motor de média tensão
A isolação principal do estator de motores de MT é, como nos geradores, à base de mica (resin-rich ou VPI), com revestimento semicondutor de ranhura e gradação de campo na saída da ranhura. Os mecanismos de DP, portanto, são análogos aos das máquinas geradoras: slot discharge, end-winding e delaminação interna. A diferença prática mais relevante é a escala — uma planta tem muitos motores, e a manutenção precisa priorizar.

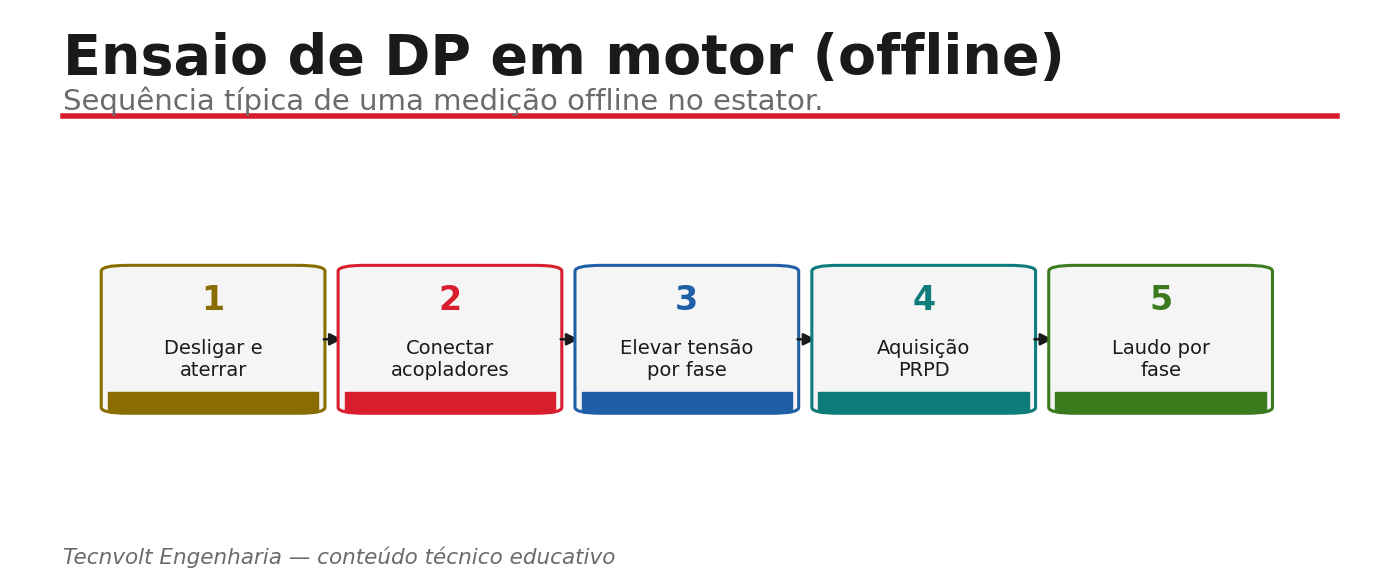

2. O ensaio offline em motores
No ensaio offline (IEC 60034-27-1), o motor é desligado e a isolação é excitada por fonte externa, medindo-se a DP por fase. A medição por fase é importante: comparar as três fases ajuda a localizar a fase/região com atividade anômala. Registram-se a carga aparente, a tensão de início (DIV) e o padrão PRPD, em ambiente de baixo ruído que favorece a sensibilidade.
3. DP como ferramenta de priorização de frota
Em um parque com muitos motores, é inviável (e desnecessário) inspecionar a fundo todos ao mesmo tempo. A medição de DP funciona como um filtro inteligente: identifica quais motores têm isolação envelhecida ou atividade crescente, permitindo direcionar paradas, recursos e inspeções para onde o risco é maior. É a essência da manutenção baseada em condição aplicada a frotas.
Quer priorizar a manutenção dos seus motores? A Tecnvolt mede e classifica a DP.
Falar com um especialista no WhatsApp4. Offline e online
Além do offline, o monitoramento online (IEC 60034-27-2), com acopladores instalados, acompanha a tendência com o motor em operação — útil em motores críticos de processo contínuo. Como nas demais máquinas, a comparação mais robusta é a do motor com ele mesmo ao longo do tempo, e os critérios dependem da tecnologia da isolação e do histórico.
5. Como a Tecnvolt avalia motores
A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, mede DP no estator de motores de MT (offline e online) conforme IEC 60034-27 e IEEE 1434, mede por fase, interpreta o PRPD e entrega laudo que classifica e prioriza os motores para manutenção.
Quer um diagnóstico do seu parque de motores? Fale com a equipe da Tecnvolt.
Agendar um diagnóstico elétricoPerguntas frequentes
Motor e gerador têm os mesmos mecanismos?
Em grande parte sim — slot, end-winding e delaminação. A diferença prática é a escala: plantas têm muitos motores a priorizar.
Por que medir por fase?
Porque comparar as três fases ajuda a localizar a fase/região com atividade de DP anômala.
Preciso desligar o motor?
Para o offline, sim. Para acompanhamento em operação, há o monitoramento online (IEC 60034-27-2).
Quais normas se aplicam?
IEC 60034-27-1 (offline), 27-2 (online) e IEEE 1434, com o método da IEC 60270.
Referências
- IEC 60034-27-1 e 27-2 — Off-line / On-line PD measurements on stator winding insulation.
- IEEE Std 1434 — Measurement of Partial Discharges in AC Electric Machinery.
- IEC 60270 — Partial discharge measurements.
- G. C. Stone et al. — Electrical Insulation for Rotating Machines (Wiley–IEEE Press); normas ABNT NBR aplicáveis.
Referências indicadas por título/escopo. Confirme a edição vigente na fonte oficial.
