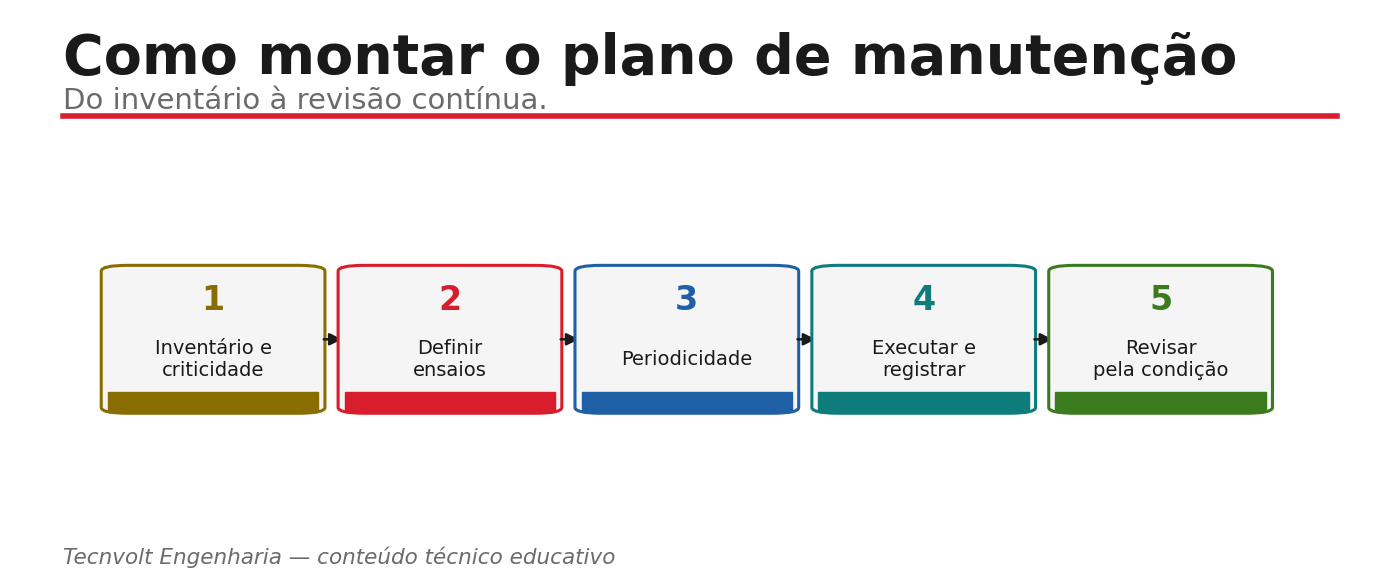

Um plano de manutenção não é uma lista de serviços; é um sistema de decisão. Ele responde, para cada transformador, a três perguntas: o que medir, com que frequência e qual ação tomar diante de cada resultado. Quando essas respostas são claras e rastreáveis, a manutenção deixa de ser reativa e passa a antecipar problemas. Quando são vagas, o que sobra é o calendário cego — inspeções feitas por hábito, sem critério de decisão associado.

Neste artigo apresento a lógica de construção de um plano de manutenção baseado em condição para transformadores de potência: como classificar a criticidade dos ativos, como montar a matriz de ensaios e periodicidades, quais gatilhos antecipam reavaliações e como priorizar quando os recursos são limitados — situação que, na prática, é a regra.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 15–19 min

Quero estruturar o plano de manutenção da minha frota de transformadores

1. Da idade à condição: o conceito de manutenção centrada em confiabilidade

Durante décadas, planos de manutenção foram construídos sobre a premissa de que a probabilidade de falha cresce com a idade — a famosa ‘curva da banheira’. Em transformadores, porém, estudos de confiabilidade mostraram que grande parte das falhas não tem correlação simples com a idade: dependem de defeitos específicos (uma bucha com infiltração, um OLTC com contato degradado, um ponto de aquecimento localizado) que podem surgir tanto em unidades novas quanto antigas.

Essa constatação deu origem à manutenção centrada em confiabilidade (RCM): em vez de trocar ou revisar por tempo, identifica-se os modos de falha de cada componente e escolhe-se a tarefa de manutenção que melhor os detecta ou previne. Para o transformador, isso significa privilegiar técnicas preditivas de condição em detrimento de intervenções calendarizadas que não agregam informação.

O plano resultante é, portanto, um mapa de modos de falha para tarefas de detecção, com periodicidades calibradas pela velocidade com que cada defeito evolui. Defeitos térmicos podem evoluir em semanas; degradação do papel evolui em anos. A periodicidade de cada ensaio deve ser menor do que o tempo típico de evolução do defeito que ele detecta.

2. Classificação de criticidade

O primeiro passo prático é classificar os ativos por criticidade, combinando o impacto da falha (energético, produtivo, de segurança, de reposição) com fatores que aumentam a probabilidade de defeito (idade, histórico, carregamento, condições ambientais). Transformadores únicos, sem reserva, alimentando processos contínuos, são de criticidade máxima e merecem o programa de diagnóstico mais intenso.

A criticidade não é estática: um ativo pode subir de categoria após um curto-circuito passante severo, uma tendência crescente de gases combustíveis ou uma mudança no perfil de carga. O plano deve prever a reclassificação periódica.

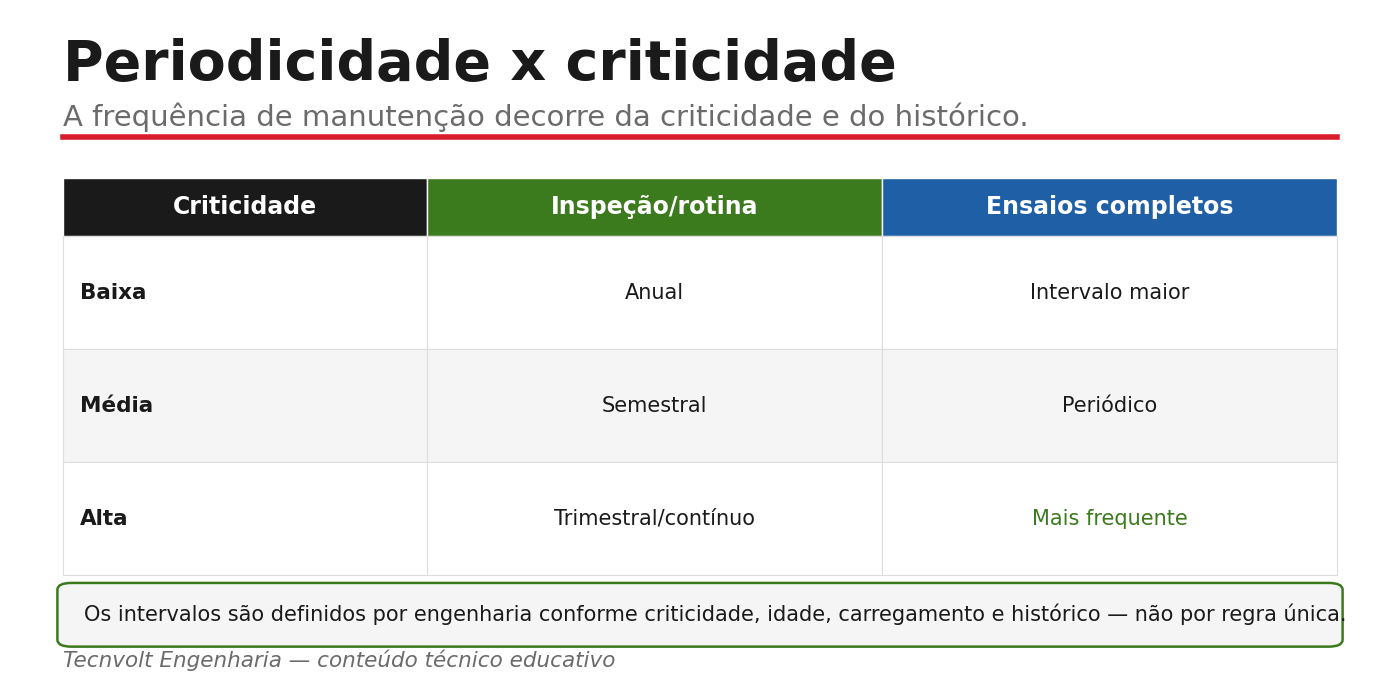

3. A matriz de ensaios e periodicidades

A matriz é o coração do plano. Ela cruza, em um lado, as técnicas de inspeção e ensaio e, no outro, a periodicidade por classe de criticidade. As faixas abaixo são referências de boa prática — devem ser ajustadas à realidade do ativo e validadas pelas normas e pelos manuais do fabricante.

• Inspeção sensorial em operação (vazamentos, ruído, nível e temperatura do óleo, estado da sílica-gel, condição dos radiadores): mensal a trimestral.
• DGA — análise de gases dissolvidos: anual para ativos comuns; semestral ou trimestral para ativos críticos ou com tendência de gases; sob demanda imediata após eventos.
• Ensaios físico-químicos do óleo (rigidez, água, acidez, fator de perdas, tensão interfacial): anual a bienal.
• Fator de potência / tangente delta da isolação e das buchas: a cada 2 a 6 anos, conforme criticidade.
• FRA, TTR, resistência ôhmica, corrente de excitação, resistência de isolamento: campanha plurianual e, obrigatoriamente, após eventos (curto passante, transporte, intervenção interna).
• Termografia: anual ou semestral, idealmente sob carga representativa.
• Manutenção do OLTC: por número de operações e/ou tempo, conforme manual do fabricante.

4. Gatilhos de reavaliação

Um bom plano não é rígido. Ele prevê gatilhos — eventos que disparam ensaios fora do calendário. Ignorar gatilhos é uma das principais causas de falhas ‘surpresa’ que, na verdade, deram sinais.

• Variação significativa na taxa de geração de gases combustíveis entre duas DGAs.
• Atuação de proteção (Buchholz, sobretemperatura, diferencial) ou alarme térmico.
• Curto-circuito passante de alta corrente — exige FRA e corrente de excitação para verificar deslocamento de enrolamentos.
• Aumento sustentado de carregamento ou mudança no regime de operação.
• Detecção de vazamento, ingresso de umidade ou anomalia na refrigeração.
• Após transporte, içamento ou qualquer intervenção que abra o circuito ativo.

5. Priorização quando o recurso é limitado

Na prática, raramente há orçamento e janela de desligamento para fazer tudo em todos. A priorização deve seguir o risco: ativos de alta criticidade e com indicadores de condição desfavoráveis vêm primeiro. A combinação de DGA com fator de potência da isolação oferece, a baixo custo e sem grande tempo de parada, uma triagem poderosa para decidir onde concentrar a campanha completa.
