Tangente Delta Aplicada à Decisão de Manutenção em Cabos Subterrâneos

Por que este artigo existe

A tangente delta (fator de dissipação dielétrica) é, ao lado das descargas parciais, o ensaio mais sensível para avaliar o estado evolutivo da isolação em cabos MT. Mas — diferentemente de outros ensaios — o seu valor não está em fornecer um veredito binário (passou/reprovou). Está em fornecer um indicador quantitativo sobre o estado da isolação, que precisa ser combinado com tendência histórica e com indicadores secundários (tip-up, stability) e contexto operacional (criticidade, custo da falha, janela disponível) para virar decisão de manutenção.

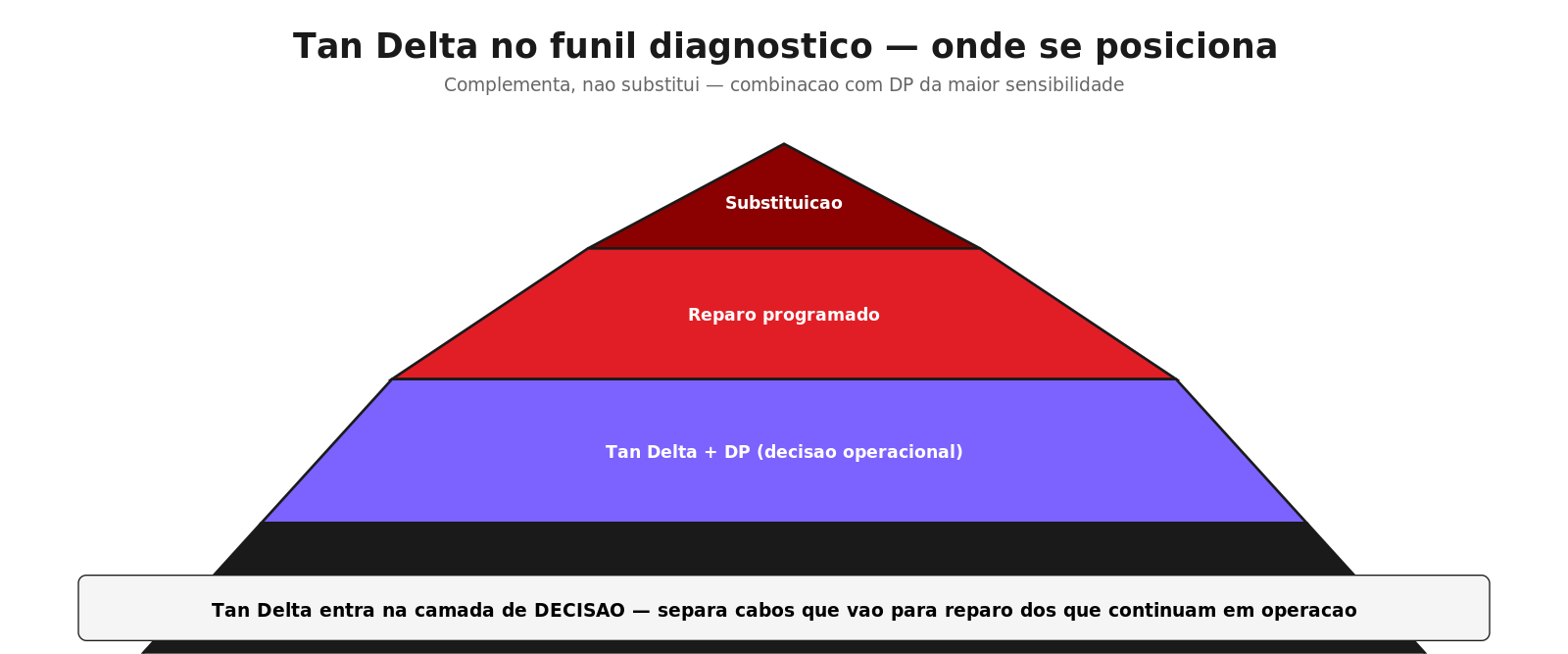

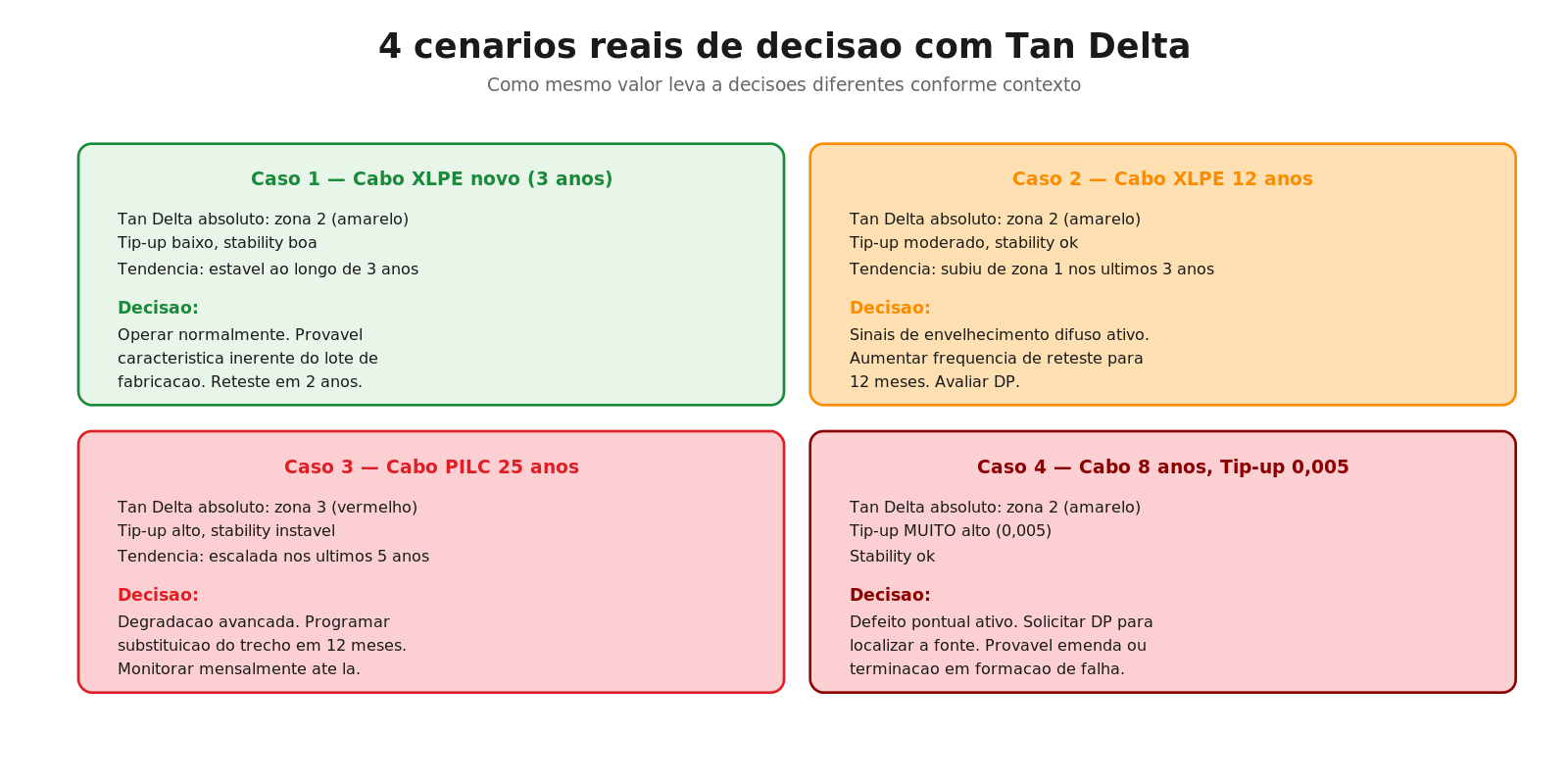

Este artigo complementa o conteúdo conceitual já existente sobre Tan Delta no blog Tecnvolt, focando especificamente em decisão de manutenção. Cobre a matriz NEETRAC de zonas, o papel dos indicadores secundários (tip-up e stability), a importância crítica da análise de tendência anual, o protocolo de campo de Tan Delta a VLF, e quatro cenários reais que ilustram como o mesmo número absoluto pode levar a decisões diferentes conforme idade do ativo, tendência e padrão dos indicadores complementares.

A quem se dirige

Engenheiros responsáveis por SE que recebem laudos de Tan Delta e precisam traduzir o resultado em decisão operacional concreta; gestores de utilidades que aprovam (ou não) recomendações de intervenção; compradores técnicos que comparam propostas; supervisores de manutenção que mantêm o banco de tendência de cabos críticos.

⚠ Importante: ensaios em cabos MT exigem profissionais qualificados, NR-10, ART. Conteúdo educativo.

Matriz NEETRAC de decisão

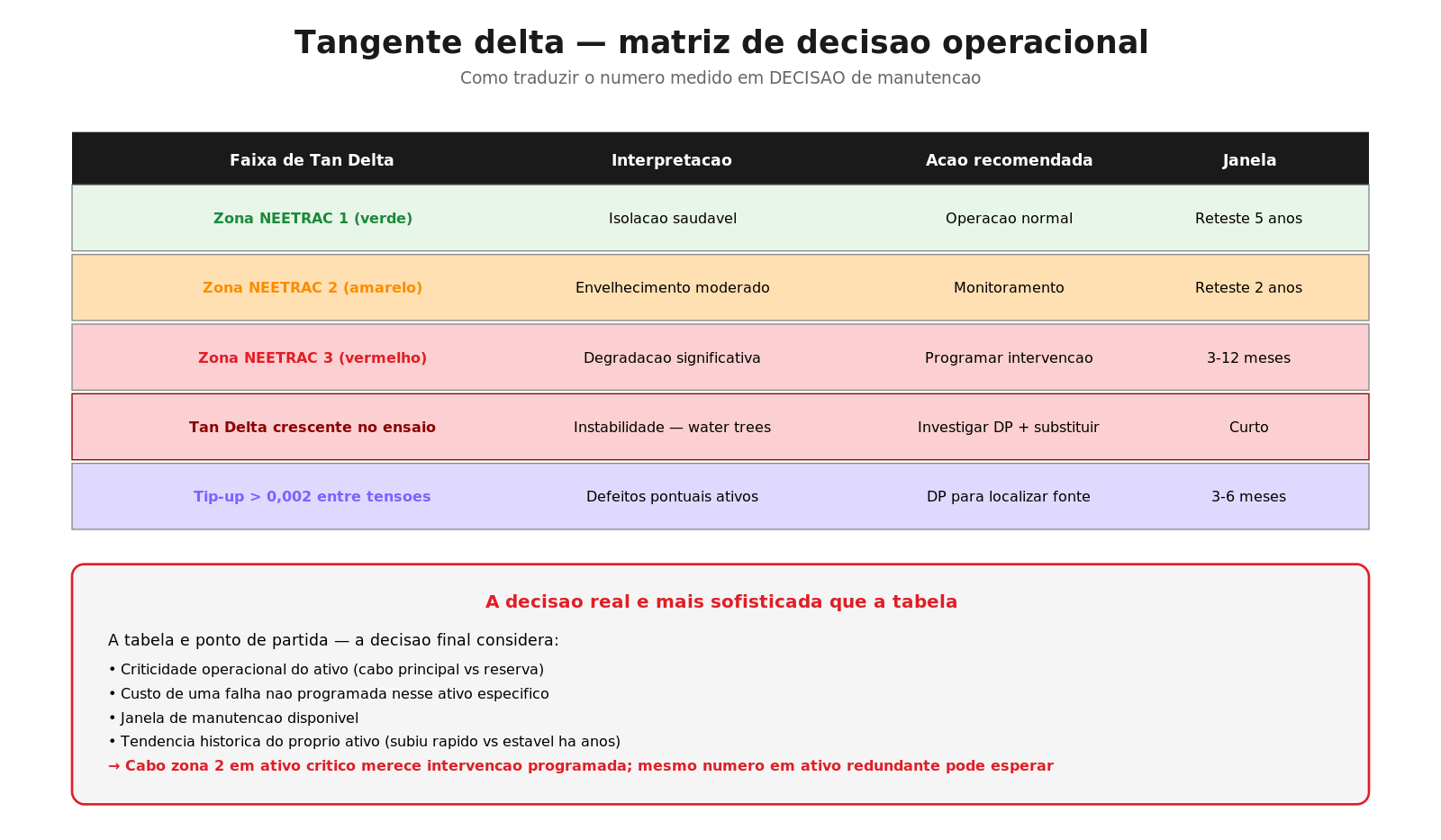

A NEETRAC (National Electric Energy Testing, Research and Applications Center) estabeleceu uma classificação consagrada em 3 zonas: zona 1 (verde) — isolação saudável, operação normal, reteste no ciclo padrão de 5 anos; zona 2 (amarelo) — envelhecimento moderado, monitoramento intensificado, reteste em 2 anos; zona 3 (vermelho) — degradação significativa, programar intervenção em 3-12 meses. Aos três níveis acrescentam-se dois sinais críticos: Tan Delta crescente durante o próprio ensaio (instabilidade — water trees ativos) — investigar com DP e considerar substituição; Tip-up > 0,002 entre tensões — defeitos pontuais ativos, solicitar DP para localizar fonte. A tabela é ponto de partida — não veredito final.

A análise de tendência conta a história real

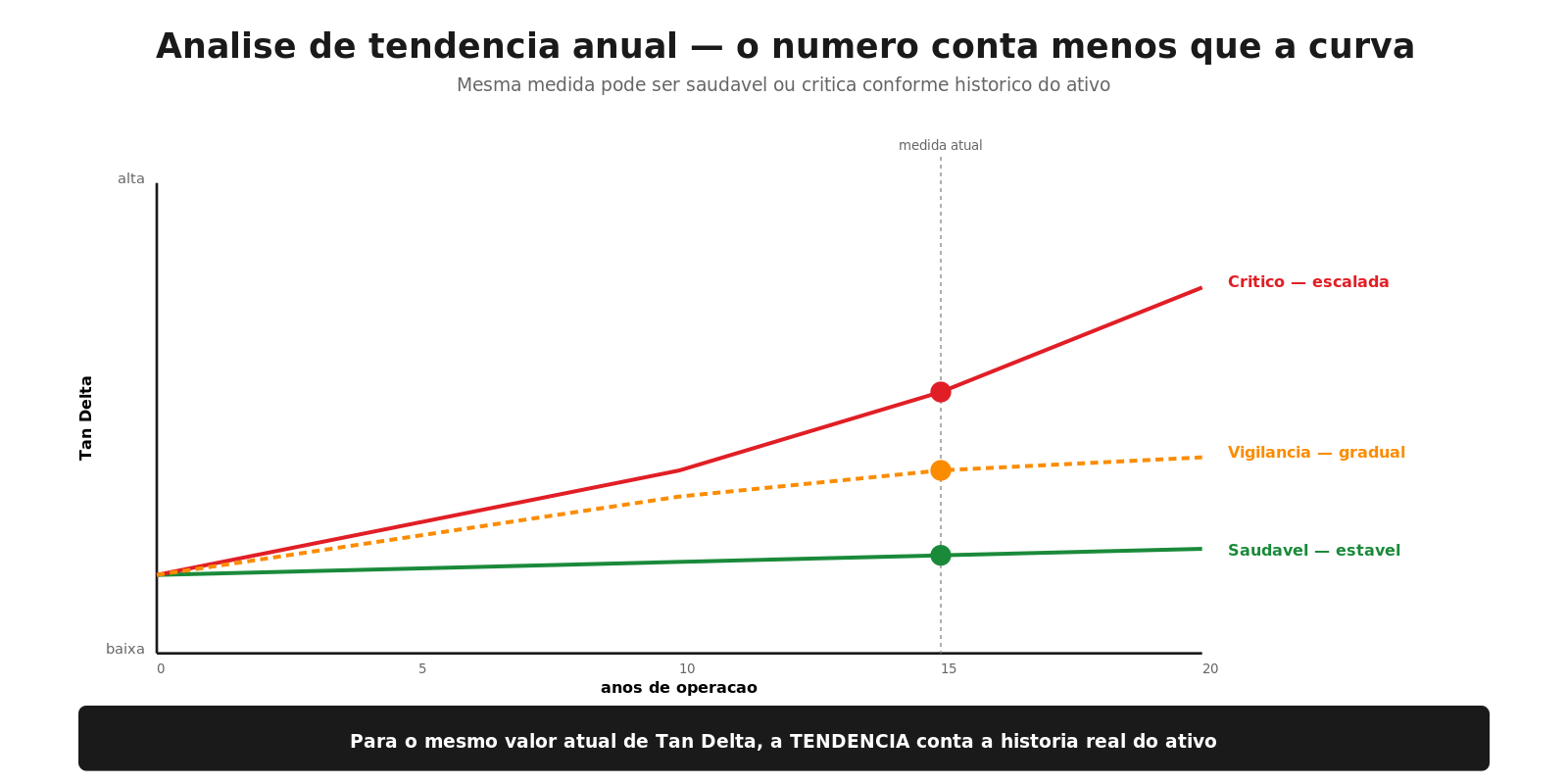

O gráfico ilustra o ponto central da decisão profissional: para o mesmo valor atual de Tan Delta, três trajetórias históricas distintas levam a três decisões diferentes. Cabo saudável estável (verde) — operar normalmente. Cabo em vigilância gradual (amarelo) — aumentar frequência de reteste. Cabo em escalada crítica (vermelho) — programar intervenção urgente. Sem análise de tendência, o profissional fica refém apenas do valor absoluto — que tem informação parcial. Por isso o banco digital do histórico do ativo é tão valioso: ele transforma medições isoladas em série temporal acionável.

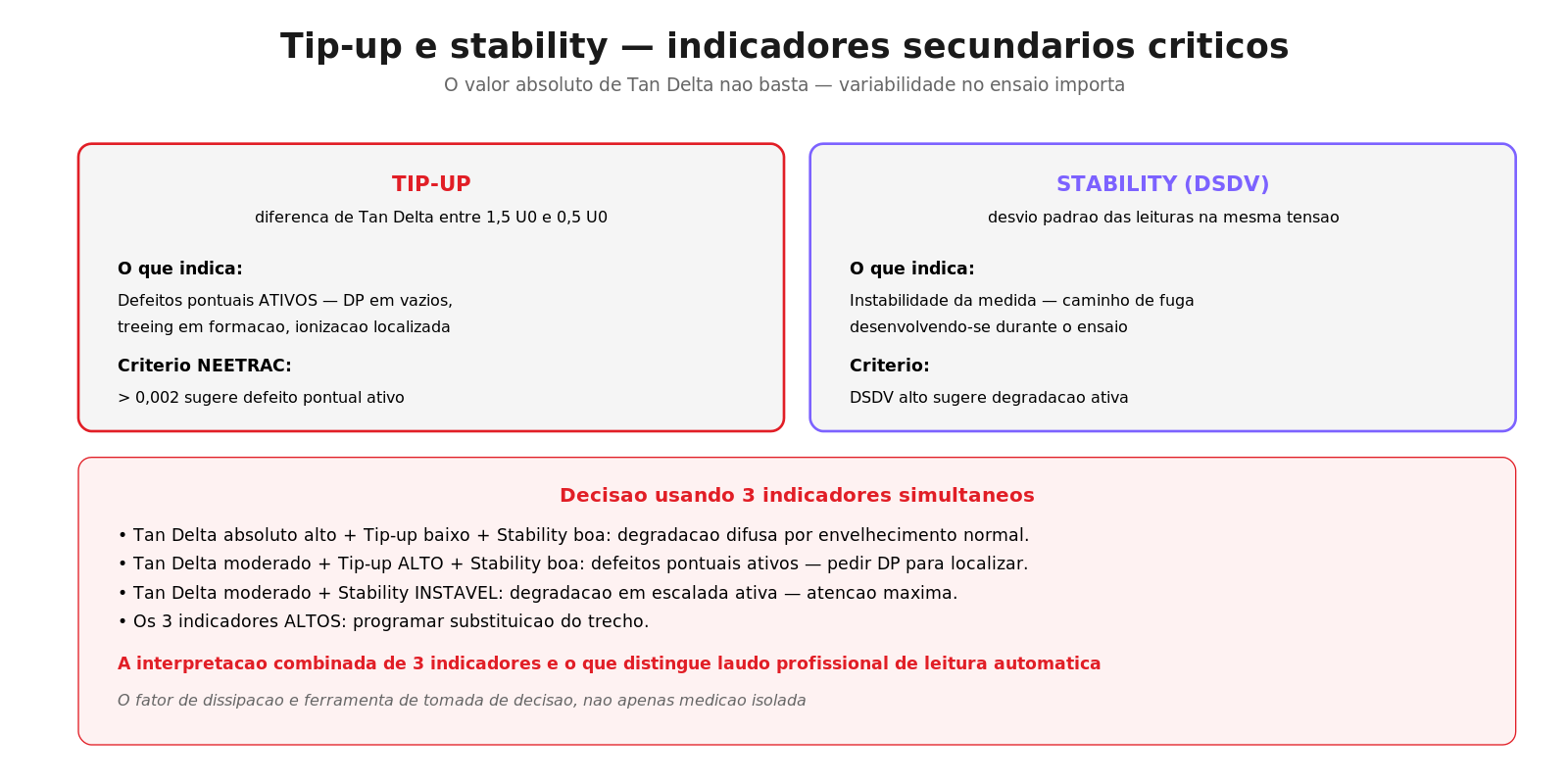

Tip-up e Stability: indicadores secundários críticos

Dois indicadores complementam o valor absoluto de Tan Delta:

• Tip-up: diferença de Tan Delta medido em 1,5 U₀ vs 0,5 U₀. Sinaliza defeitos pontuais ativos — DP em vazios, treeing em formação, ionização localizada que se ativa apenas em tensão maior. Critério NEETRAC consagrado: tip-up acima de 0,002 sugere defeito pontual ativo que merece investigação com DP.
• Stability (DSDV — Difference of Standard Deviation): desvio padrão das leituras na mesma tensão aplicada. Sinaliza instabilidade da medida — caminho de fuga desenvolvendo-se durante o ensaio. DSDV alto sugere degradação ativa em andamento.

A combinação dos 3 indicadores diferencia padrões: Tan Delta absoluto alto + Tip-up baixo + Stability boa → degradação difusa por envelhecimento normal; Tan Delta moderado + Tip-up alto + Stability boa → defeitos pontuais ativos (pedir DP); Tan Delta moderado + Stability instável → degradação em escalada ativa (atenção máxima); 3 indicadores altos → programar substituição. A interpretação combinada é o que distingue laudo profissional de leitura automática.

Protocolo do ensaio Tan Delta a VLF

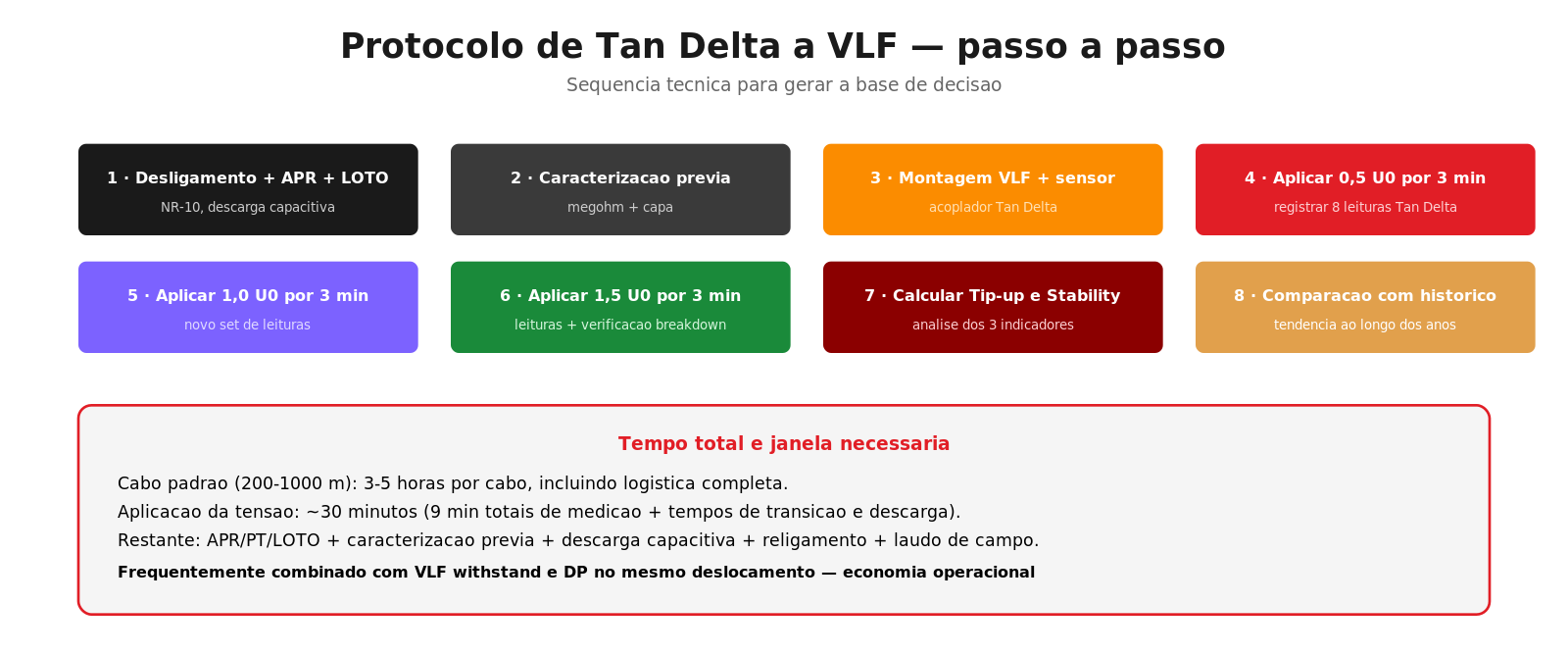

O protocolo padrão tem 8 etapas: desligamento + APR + LOTO; caracterização prévia (megôhmetro + capa); montagem da plataforma VLF e do acoplador Tan Delta; aplicação de 0,5 U₀ por 3 minutos com 8 leituras; aplicação de 1,0 U₀ por 3 minutos; aplicação de 1,5 U₀ por 3 minutos com verificação de breakdown; cálculo de tip-up e stability; comparação com histórico do ativo. Tempo total típico em cabo padrão (200-1000 m): 3-5 horas incluindo logística completa.
