O ensaio VLF (Very Low Frequency) aplica tensão alternada de frequência ultrabaixa — tipicamente 0,1 Hz — para verificar e diagnosticar a isolação de cabos de média tensão. Tornou-se o método de referência de campo para cabos extrudados (XLPE, EPR), substituindo o antigo teste de tensão contínua (Hipot DC). Este artigo apresenta os fundamentos do método, a física que o viabiliza e as razões técnicas dessa substituição, à luz da IEEE 400.2.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia (Recife/PE)

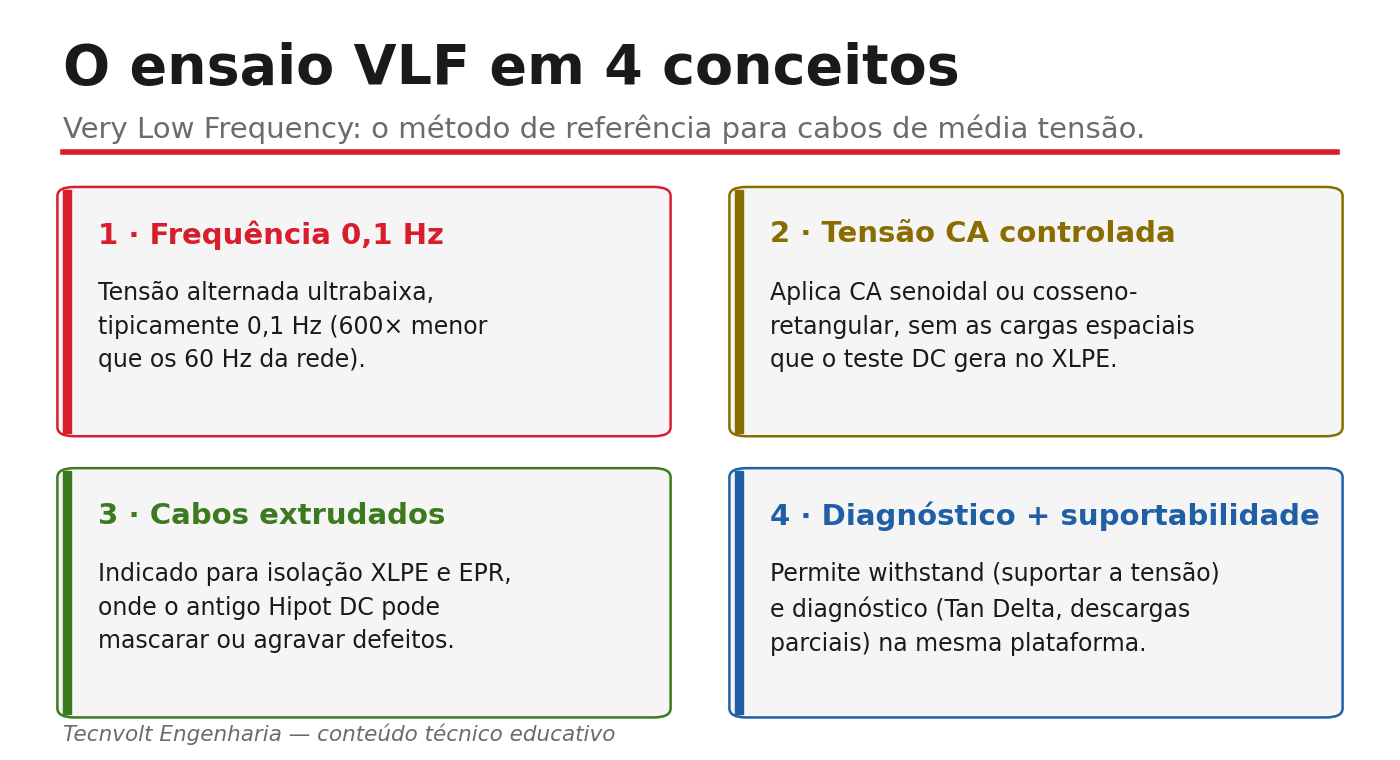

1. O que é o ensaio VLF

O ensaio VLF é um ensaio de alta tensão em corrente alternada conduzido em frequência muito baixa, em geral 0,1 Hz. A tensão é elevada a um nível definido pela classe de tensão do cabo e pelo objetivo (aceitação ou manutenção) e mantida por um tempo de patamar. O método é normalizado, para cabos blindados de potência, pela IEEE 400 (guia geral de ensaios de campo) e, especificamente para VLF, pela IEEE 400.2.

Há dois modos. No withstand (suportabilidade), confirma-se se a isolação resiste à tensão de ensaio sem falhar. No diagnóstico, a plataforma VLF serve de base para a medição de tangente delta e de descargas parciais, que avaliam a condição da isolação.

2. Por que 0,1 Hz: a física que viabiliza o ensaio de campo

Um cabo é, eletricamente, um capacitor distribuído: condutor e blindagem separados pela isolação. Energizá-lo em CA exige potência reativa proporcional à frequência:

A 60 Hz, testar um lance longo exigiria uma fonte enorme e pesada. A 0,1 Hz, a potência cai por um fator de 600, permitindo um equipamento compacto e transportável que entrega a mesma tensão de ensaio. A frequência ultrabaixa não reduz o rigor: o que é “baixo” é a frequência, não a tensão aplicada.

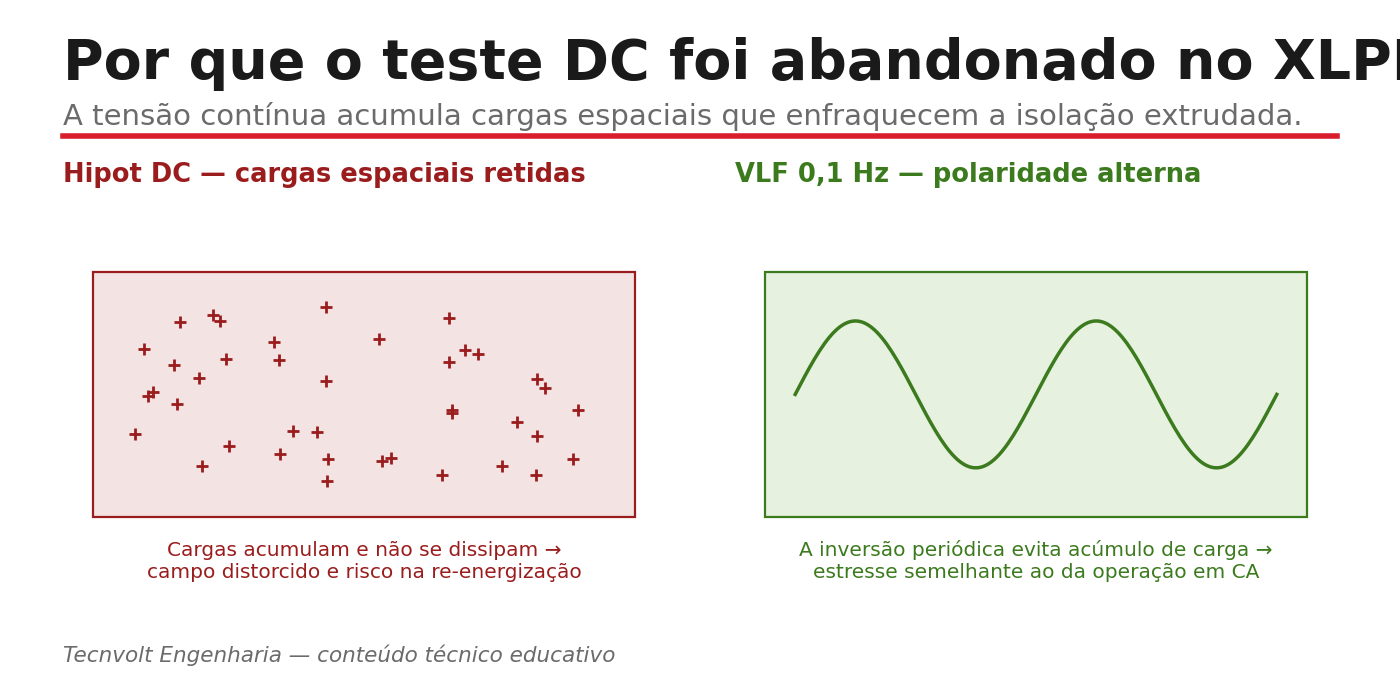

3. Por que o Hipot DC foi abandonado no XLPE

Por décadas, cabos de papel impregnado (PILC) foram ensaiados com tensão contínua. Com a isolação extrudada (XLPE, EPR), o DC mostrou-se inadequado por três motivos técnicos: acumula cargas espaciais na isolação polimérica, que distorcem o campo e podem enfraquecê-la na re-energização; não revela mecanismos típicos do XLPE como o water treeing, podendo aprovar cabos comprometidos; e, em isolação envelhecida, pode até acelerar a degradação. A IEEE 400.2 consolidou o VLF como alternativa adequada.

O VLF, por ser alternado, inverte a polaridade periodicamente, evitando o acúmulo de carga e impondo um estresse mais representativo da operação real em CA.

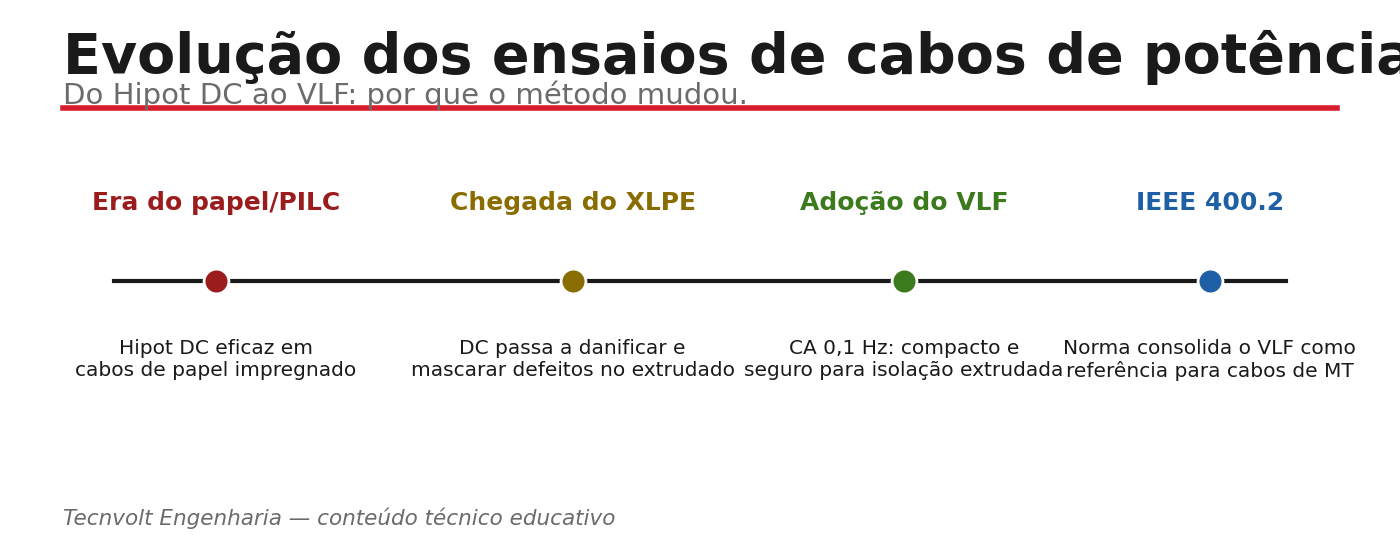

4. A evolução normativa: do DC ao VLF

A transição acompanhou a evolução dos materiais e o amadurecimento normativo. A família IEEE 400 trata dos ensaios de campo em cabos blindados; a IEEE 400.2 é dedicada ao VLF (formas de onda, níveis de tensão, tempos e critérios de referência). Estudos de referência, como o CDFI do NEETRAC, embasaram critérios de avaliação por tangente delta. A IEC, por sua vez, trata de técnicas de ensaio de campo em documentos como a IEC 60060-3.

5. Quando aplicar o VLF

Três momentos clássicos: comissionamento (aceitação de cabos novos, flagrando defeitos de instalação antes de energizar); manutenção (avaliação periódica de cabos em serviço, geralmente com diagnóstico); e pós-reparo (validação do trecho recuperado). Em ativos críticos — redes industriais, subestações, usinas — o VLF é particularmente valioso pelo alto custo de uma falha em cabo subterrâneo.

6. Como a Tecnvolt realiza o ensaio VLF

A Tecnvolt, empresa de engenharia elétrica de Recife/PE com atuação no Nordeste, executa o VLF de suportabilidade e, quando o objetivo é avaliar a condição, integra tangente delta e descargas parciais, conforme IEEE 400.2, com planejamento de segurança e relatório técnico que sustenta a decisão de manutenção.

Perguntas frequentes

Por que 0,1 Hz e não 60 Hz?

Porque a potência reativa para energizar o cabo é proporcional à frequência. A 0,1 Hz ela cai cerca de 600 vezes, viabilizando equipamento portátil em campo com tensão de ensaio representativa.

Por que o DC não serve para XLPE?

Porque acumula cargas espaciais, não revela water trees e pode aprovar cabos comprometidos ou acelerar a degradação. O VLF (CA) evita esses problemas.

O VLF é só withstand?

Não. Além da suportabilidade, serve de base para diagnóstico (tangente delta, descargas parciais), avaliando a condição da isolação.

Quais normas regem o VLF?

IEEE 400 (ensaios de campo em cabos blindados) e IEEE 400.2 (VLF), além de documentos IEC de técnicas de ensaio de campo. Consulte a edição vigente.
