Por Eng. Raphael Leite Menezes Santos

Engenheiro Eletricista — Especialista em Sistema Elétrico de Potência

Tecnvolt Engenharia (Recife/PE)

Por que existe este artigo

A maior parte das plantas industriais brasileiras opera seus cabos subterrâneos de média tensão em um regime que, na literatura técnica internacional, se chama manutenção reativa pura: o cabo opera até falhar, a falha vira emergência, a emergência vira parada de produção, a parada vira reunião de crise, a reunião vira contratação emergencial de localização e reparo — e o ciclo recomeça em alguns anos com outro cabo. Esse modelo tem três características que vale enumerar de saída, porque elas explicam por que a manutenção preventiva é, na verdade, uma decisão de gestão antes de ser uma decisão técnica:

Ele é, em média, o mais caro em horizonte plurianual. O custo das emergências sucessivas — equipamento mobilizado em regime emergencial, parada não programada, perda de receita, danos colaterais a equipamentos a jusante — supera consistentemente o investimento em rotina preventiva bem feita.
Ele é o mais imprevisível. O gestor de utilidades não consegue planejar OPEX, não consegue justificar investimento em CAPEX preventivo, não consegue dimensionar equipe de reposta, não consegue contratar serviço com bom preço.
Ele é o que apresenta maior risco residual. Cada hora de operação sem diagnóstico é uma hora a mais de exposição a uma falha que pode coincidir com o pior momento operacional possível — o turno crítico, o cliente em auditoria, o período de safra, a noite do fechamento de mês.

Este guia foi escrito para mudar isso. Ele apresenta de forma estruturada o modelo de manutenção preventiva aplicável a cabos subterrâneos MT, com profundidade técnica suficiente para o engenheiro responsável construir (ou auditar) seu próprio plano, e em linguagem suficientemente acessível para o gestor de produção entender por que essa pauta deveria estar na sua próxima reunião de orçamento. Cobre o modelo de maturidade da operação, a matriz de criticidade e periodicidade, o calendário anual modelo, os ensaios técnicos que compõem a rotina (visual, termografia, teste de capa, megôhmetro, VLF, tangente delta, descargas parciais), os KPIs essenciais para acompanhar a gestão, o cálculo de retorno do investimento preventivo e os erros mais frequentes que comprometem planos formalmente estruturados.

A quem se dirige este conteúdo

Engenheiros responsáveis por subestações e cabines primárias, supervisores de manutenção elétrica, gestores de utilidades e facilities, coordenadores de operação industrial, compradores técnicos avaliando contratos de manutenção, líderes de SSMA construindo planos integrados — todos os papéis cuja responsabilidade inclui a disponibilidade dos sistemas elétricos MT da operação. Em particular, profissionais que lidam com:

Plantas industriais de processo contínuo (química, alimentícia, metalúrgica, papel-celulose, petroquímica);
Hospitais de médio e grande porte com SE dedicada;
Data centers Tier II/III/IV com requisitos contratuais de uptime;
Concessionárias de distribuição com redes urbanas enterradas;
Usinas solares fotovoltaicas em operação;
Construtoras gerenciando comissionamento de novas instalações industriais ou prediais de grande porte;
Operadores de condomínios industriais, shoppings, portos e terminais.

⚠ Importante: serviços em cabos subterrâneos de média e alta tensão devem ser executados por profissionais qualificados, com NR-10/NR-35 quando aplicável, análise preliminar de risco, permissão de trabalho, instrumentos calibrados, descarga capacitiva confirmada e responsabilidade técnica via ART. Este artigo é educativo — não substitui projeto, treinamento técnico nem laudo de engenheiro.

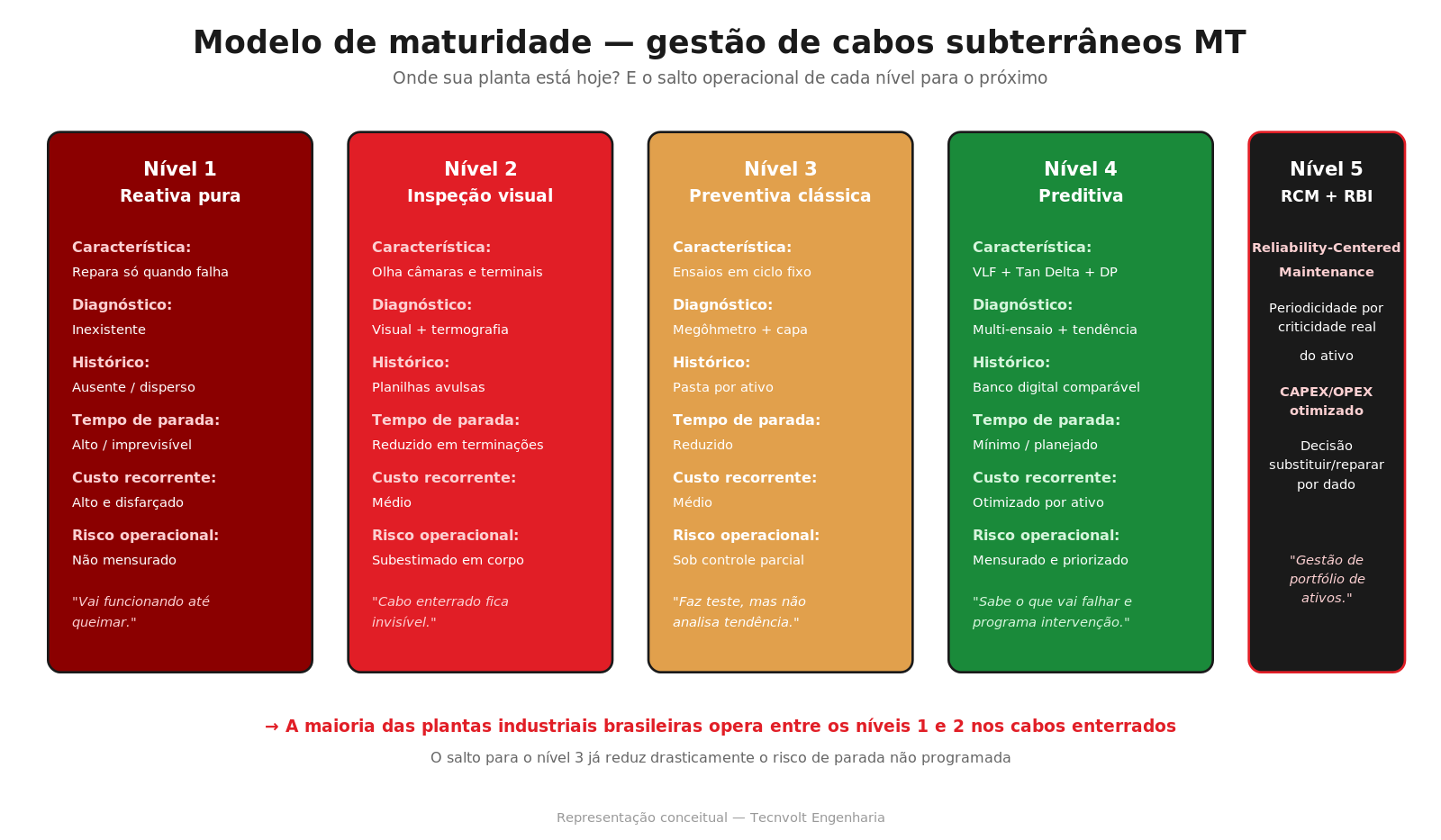

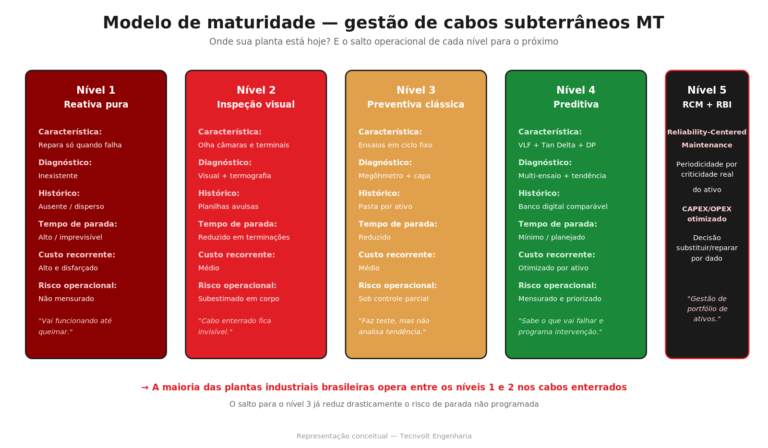

Modelo de maturidade — onde sua operação está hoje?

Antes de discutir o que fazer, vale entender em que nível a sua operação se encontra. A literatura técnica de gestão de ativos (notadamente as referências de RCM — Reliability-Centered Maintenance — e RBI — Risk-Based Inspection) trabalha com modelos de maturidade em 5 níveis, aqui adaptados especificamente para a realidade de cabos subterrâneos MT:

Nível 1 — Reativa pura

O cabo opera até falhar. Não há registro de inspeções, não há histórico de ensaios, não há plano de manutenção formalizado para o ativo. Quando a falha acontece, a equipe entra em modo emergencial: contratação rápida de empresa de localização, identificação do ponto, reparo, religamento e retomada da operação. Frequentemente sem laudo, sem ART, sem registro digital do evento. O conhecimento sobre o estado do ativo é zero. O risco operacional é alto e desconhecido.

Característica diagnóstica: se a sua operação não consegue responder objetivamente “quando foi o último ensaio elétrico neste cabo?”, ela está, por definição, no Nível 1, independentemente de quantas vezes você tenha trocado o transformador ou auditado o relé de proteção.

Nível 2 — Inspeção visual e termografia

Existe rotina periódica de inspeção visual em câmaras, terminações e pontos acessíveis, geralmente complementada por termografia em terminais MT. É melhor que o Nível 1 — captura aquecimento anormal, contaminação, sinais de tracking nas terminações, deslocamento de conexões. Mas o corpo do cabo enterrado segue invisível ao processo. Falhas internas (water trees, degradação de isolação, integridade da capa) não são monitoradas.

Boa parte das plantas industriais brasileiras que considera “ter manutenção preventiva nos cabos” está, tecnicamente, no Nível 2. O que justifica a parte central deste artigo: a transição do Nível 2 para o Nível 3 é o salto operacional de maior retorno em cabos MT.

Nível 3 — Preventiva clássica com ensaios elétricos básicos

A inspeção visual e a termografia são complementadas com ensaios elétricos em ciclo definido: teste de capa (sheath test) para integridade da barreira ambiental, resistência de isolamento com megôhmetro (5 ou 10 kV CC) para estado geral da isolação principal, registro formal dos resultados em planilha ou sistema, e laudo técnico assinado por engenheiro responsável. O ciclo típico é bienal a quinquenal conforme criticidade do ativo. Plantas neste nível conseguem antecipar a maior parte das falhas catastróficas em cabos com ingresso de umidade ou dano mecânico evolutivo.

Nível 4 — Preditiva com VLF, Tan Delta e descargas parciais

Aos ensaios do Nível 3 somam-se ensaios CA avançados em janela programada: VLF withstand a 0,1 Hz para qualificar a isolação sob estresse controlado, tangente delta a VLF para envelhecimento difuso da isolação, descargas parciais a VLF para localização e dimensionamento de defeitos pontuais. Os resultados alimentam banco de dados que permite análise de tendência ao longo dos anos — o que é o verdadeiro diferencial da preditiva. A planta sabe quais cabos vão exigir intervenção nos próximos 12 a 24 meses, planeja a janela com antecedência, contrata a empresa especializada em condições comerciais favoráveis (não emergenciais).

Nível 5 — RCM e RBI: gestão de portfólio

O nível mais avançado integra os dados do Nível 4 a um modelo formal de análise de criticidade e risco do portfólio inteiro de ativos. As decisões de quando substituir um cabo, quando reparar, quando estender vida útil são tomadas com base em modelos probabilísticos de falha calibrados pelo histórico próprio da planta. CAPEX e OPEX são otimizados estatisticamente. Ativos de menor criticidade podem operar com ciclos preventivos mais espaçados; ativos críticos podem ter monitoramento online de descargas parciais. Plantas neste nível são exceção mesmo entre as referências internacionais.

O recado prático: a meta razoável para a maior parte das operações industriais brasileiras é a transição consistente do Nível 2 para o Nível 3, e a evolução gradual de ativos críticos para o Nível 4. Saltar diretamente para o Nível 5 sem ter base de dados nos níveis intermediários é exercício acadêmico, não gestão real.

Como construir um plano preventivo eficaz: matriz, calendário e ensaios

Passo 1 — Inventário e mapeamento dos ativos

Não existe plano preventivo sem inventário. A primeira ação concreta é levantar todos os trechos de cabo MT subterrâneo da instalação, com identificação inequívoca de cada um (TAG, código, posição no diagrama unifilar, função). Para cada trecho, registrar minimamente: classe de tensão, tipo de isolação (XLPE/EPR/PILC), seção do condutor, comprimento aproximado, ano de instalação, fabricante e modelo (se conhecidos), tipo de instalação (diretamente enterrado, em eletroduto, em bandejamento), número e posição de emendas conhecidas, tipo das terminações, ponto de origem e destino. Esse cadastro é a base de tudo o que vem depois — e, na maior parte das plantas, é o que está faltando para a operação sair do Nível 1.

Como subproduto desse mapeamento, frequentemente surgem descobertas operacionais relevantes: cabos que ninguém sabe exatamente onde passam, emendas em posições não registradas no as-built, terminações de fabricantes diferentes do esperado, conexões à blindagem em condição duvidosa. Esse trabalho preliminar de cadastro, sozinho, já entrega valor. Permite, por exemplo, localizar com agilidade um cabo em emergência futura.

Passo 2 — Classificação de criticidade dos ativos

Não faz sentido tratar todos os cabos com a mesma periodicidade e o mesmo escopo de ensaios. Critérios usuais de criticidade:

Função na operação: cabo de alimentação principal vs reserva, transformador essencial vs auxiliar, processo crítico vs utilidade não-crítica;
Existência de redundância: alimentação dupla com transferência automática reduz criticidade individual; via única em emergência maximiza criticidade;
Custo da indisponibilidade: impacto financeiro por hora de parada — em algumas plantas industriais, ultrapassa centenas de milhares de reais por hora;
Impacto regulatório e de imagem: hospital, data center contratual, operação 24/7 sob SLA, fábrica em auditoria de cliente;
Risco de danos colaterais: falha em cabo que alimenta motor de processo contínuo pode provocar perda de batelada, dano a equipamento de processo, dano ao próprio cabo a jusante;
Acessibilidade para emergência: cabos em locais de difícil acesso (sob pavimento crítico, sob equipamento pesado, em câmaras submersas) merecem prevenção mais agressiva, porque o reparo emergencial é proporcionalmente mais caro.

Passo 3 — Classificação da severidade ambiental

O ambiente onde o cabo opera tem impacto direto na taxa de envelhecimento. Os ambientes mais agressivos:

Solos salinos (litoral, salinas, ambientes marítimos);
Solos ácidos ou alagados (regiões pantanosas, áreas com lençol freático alto);
Solos contaminados por efluentes industriais ou aterro sanitário;
Trechos sob vias de tráfego pesado (vibração contínua, recalque, abrasão);
Áreas com obras frequentes próximas ao trajeto (risco de dano mecânico recorrente);
Cabos com ciclo térmico severo (carga pulsante, paradas e religamentos frequentes).

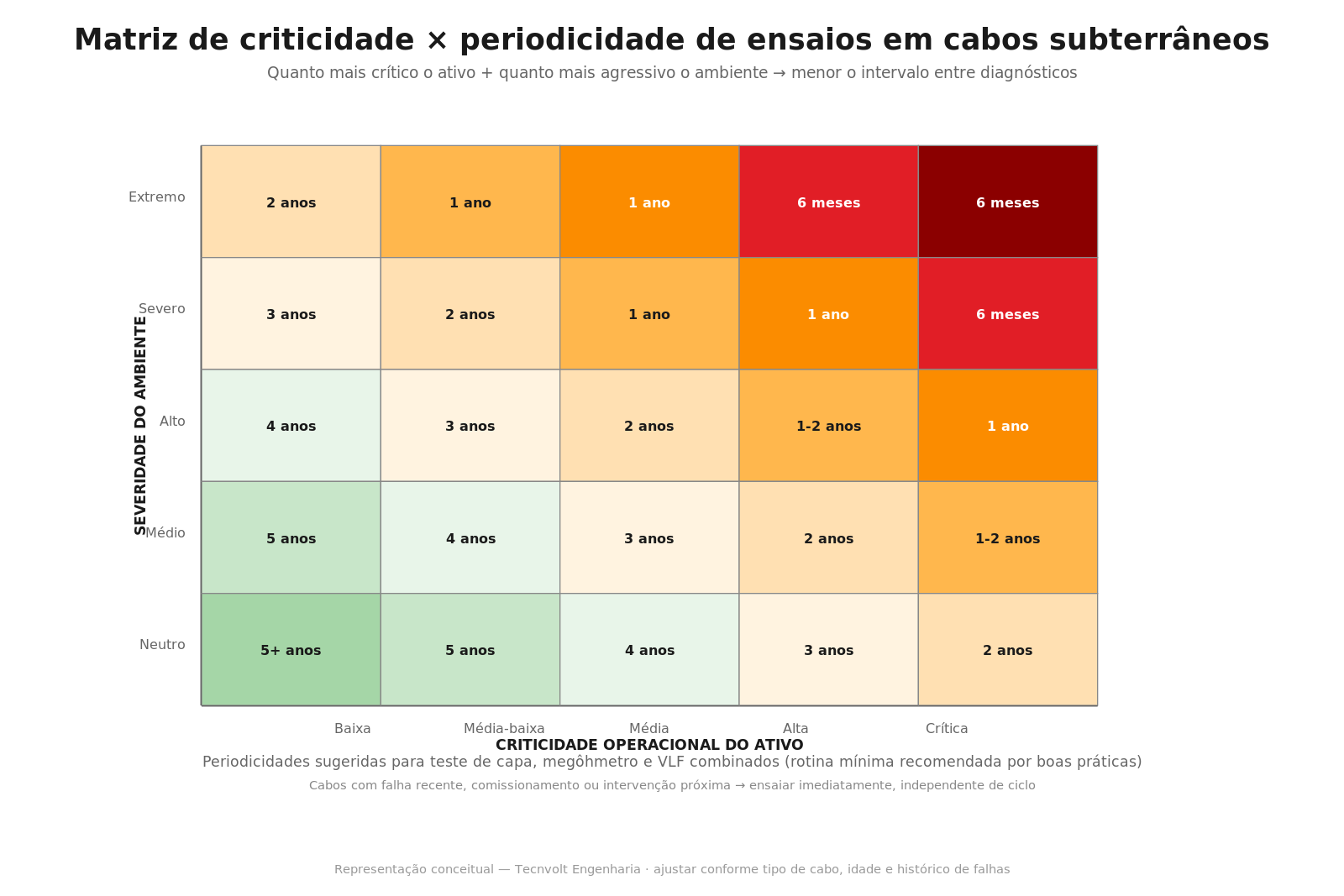

Cruzando criticidade do ativo com severidade do ambiente, chega-se à matriz de periodicidade que orienta o plano preventivo:

A matriz não é prescrição — é ponto de partida. Cada planta ajusta os intervalos conforme histórico próprio, capacidade orçamentária, janelas operacionais disponíveis e nível de risco aceitável definido pela governança. Mas o princípio é estável: cabos críticos em ambiente severo demandam ciclo curto (semestral a anual); cabos secundários em ambiente neutro toleram ciclo longo (3 a 5 anos).

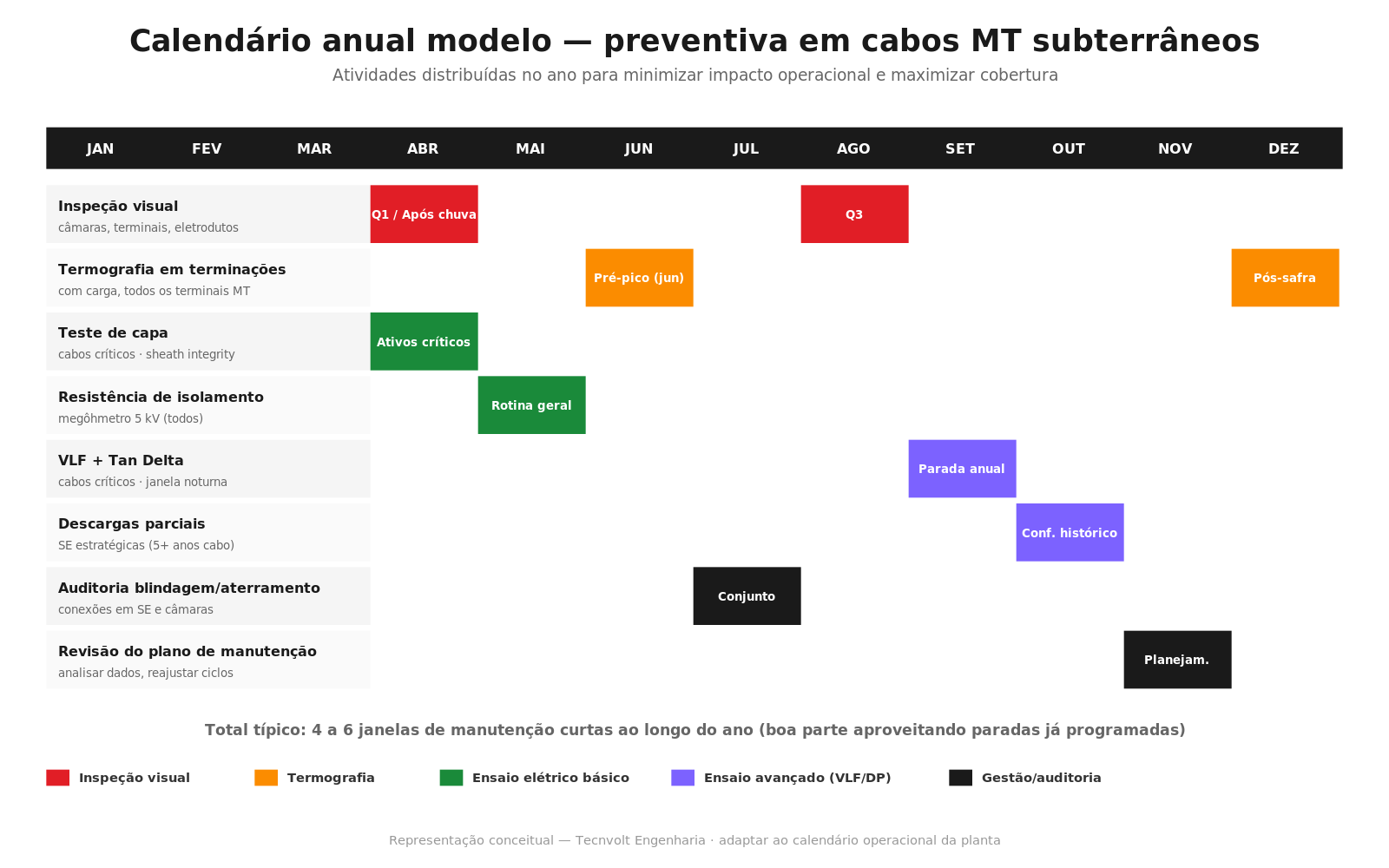

Passo 4 — Construção do calendário anual

Definidos os ativos e suas periodicidades, o plano se traduz em calendário anual concreto, distribuindo atividades ao longo dos 12 meses de forma a minimizar impacto operacional e aproveitar janelas já existentes. Calendário modelo:

Observações sobre o calendário modelo:

Inspeção visual em dois ciclos anuais, sendo o primeiro programado após a temporada de chuvas (capta problemas de alagamento em câmaras, deslocamento de solo, recalque) e o segundo no meio do ano para captura de qualquer evolução;
Termografia em terminações antes do pico térmico (no Nordeste, antes do verão e antes das safras agroindustriais que sobrecarregam os sistemas elétricos);
Teste de capa em janela única anual para ativos críticos — pouco invasivo, exige só 1 a 2 horas por cabo;
Megôhmetro em janela geral para todos os cabos do plano;
VLF + Tan Delta em parada anual programada — exige janela maior, melhor combinar com outras paradas já agendadas;
Descargas parciais em SE estratégicas, conforme histórico de ensaios anteriores e idade dos cabos;
Auditoria de blindagem e aterramento antes do pico de carga, integrada com outras inspeções de SE;
Revisão do plano de manutenção no fim do ano, alimentando o planejamento do próximo ciclo com os dados coletados.

Os 6 ensaios técnicos que compõem a rotina preventiva

1. Inspeção visual de câmaras, terminações e pontos acessíveis

O mais barato e o mais subestimado dos ensaios. Bem feito, captura: presença de água em câmaras de inspeção, contaminação por óleo ou efluente, sinais de tracking elétrico nas terminações (faixas escuras superficiais), deslocamento de cabos no eletroduto, mossas e recalques no solo sobre o trajeto, sinais de obra ou intervenção próxima não declarada, integridade das conexões de aterramento da blindagem nas pontas. Periodicidade recomendada: semestral, com checklist formalizado e registro fotográfico.

2. Termografia em terminações MT

Câmera termográfica calibrada operada por técnico nível 1 ou 2 ITC, em janela com carga representativa do regime normal. Capta aquecimento anormal em conexões, em terminações, em interfaces cabo-barramento. Não captura defeitos internos da isolação do cabo, mas é excepcionalmente eficaz em prevenção de falhas em terminações — que são, junto com emendas, o ponto onde mais ocorre falha de origem termoelétrica. Periodicidade recomendada: anual (com bonus em parada se houver oportunidade).

3. Teste de capa (sheath integrity test)

Aplicação de tensão CC de 3 a 10 kV entre blindagem e terra, por 1 minuto, com leitura da corrente de fuga. Detecta ruptura da capa externa do cabo — primeiro caminho da degradação. O ensaio mais barato, mais rápido e com maior poder de prevenção em cabos enterrados. Periodicidade recomendada: bienal (anual em ambientes severos ou ativos críticos).

4. Resistência de isolamento (megôhmetro)

Megôhmetro 5 kV ou 10 kV aplicado entre condutor e blindagem aterrada, com leitura em 60 segundos e cálculo de índice de polarização (IP) quando aplicável. Caracteriza o estado geral da isolação principal. Filtro de baixo custo: cabos em estado muito ruim são identificados antes de demandar ensaios mais sofisticados. Periodicidade recomendada: anual a bienal.

5. VLF withstand e tangente delta a VLF

Ensaios CA a 0,1 Hz com tensão proporcional à classe nominal do cabo. O withstand qualifica a isolação para operação contínua expondo defeitos críticos sob estresse controlado. A tangente delta mede o fator de dissipação dielétrica — sensível ao envelhecimento difuso da isolação, presença de water trees em estágio avançado, contaminação por umidade. A análise de tendência anual da tangente delta é, junto com a inspeção de emendas, o melhor indicador antecipatório de falha futura. Periodicidade recomendada: trienal a quinquenal, conforme criticidade.

6. Descargas parciais a VLF (DP)

Ensaio que localiza e dimensiona defeitos pontuais na isolação principal — vazios, contaminantes, ionização em interfaces de emendas e terminações. Mais complexo e demorado que os anteriores, mas insubstituível para investigação de cabos com idade avançada, histórico de eventos ou tendência de tangente delta crescente. Periodicidade recomendada: quinquenal (mais frequente em ativos críticos ou após eventos relevantes).

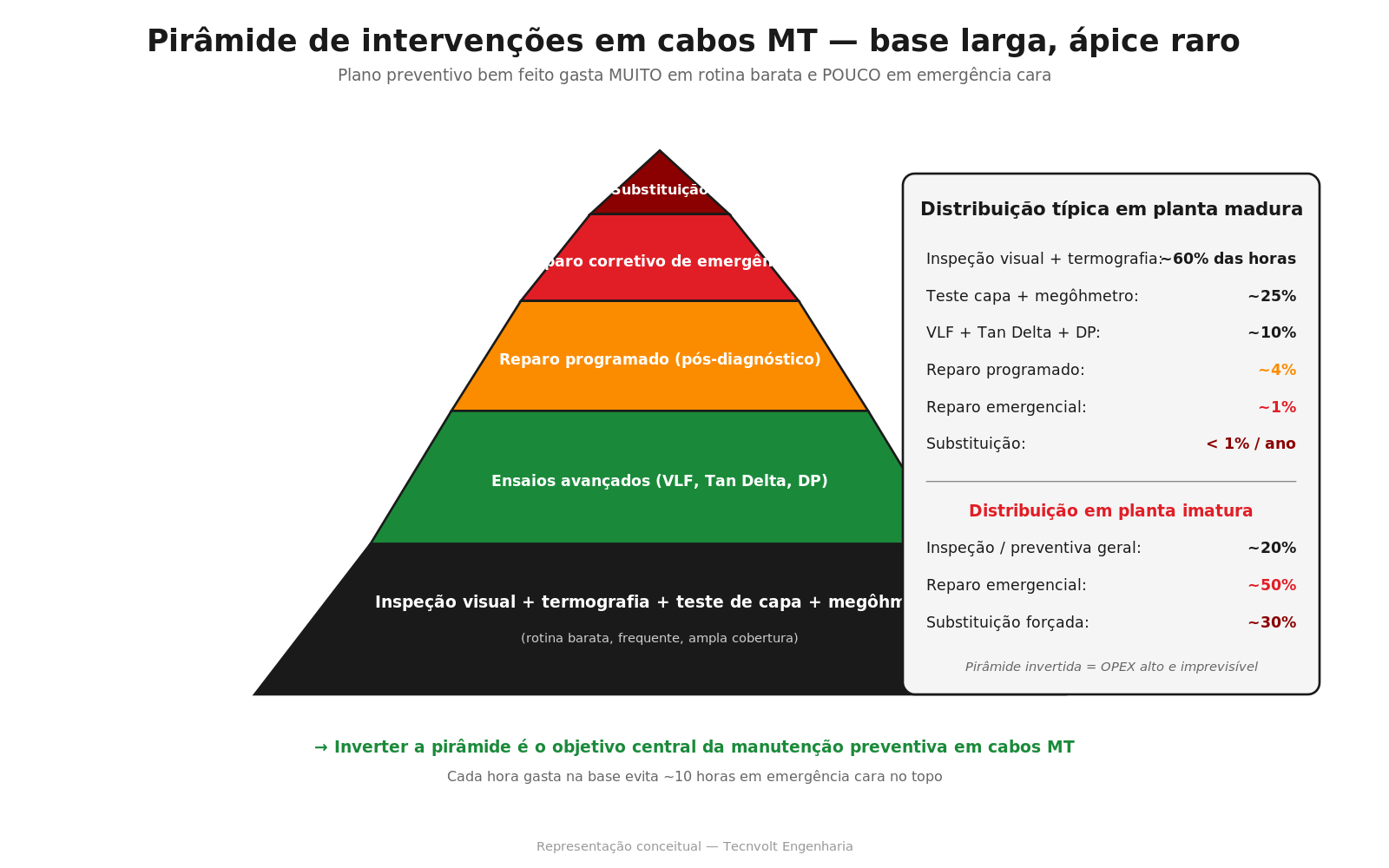

Pirâmide das intervenções: distribuição típica em planta madura vs imatura

Em planta com Nível 3 ou 4 de maturidade, a distribuição das intervenções é fortemente assimétrica para a base da pirâmide: aproximadamente 60% das horas de manutenção dedicadas a inspeção visual e termografia, 25% a ensaios básicos (teste de capa, megôhmetro), 10% a ensaios avançados (VLF, Tan Delta, DP), 4% a reparos programados após diagnóstico e 1% ou menos a reparos emergenciais e substituições forçadas. Essa é a pirâmide saudável: base ampla e barata, ápice raro.

Em planta de Nível 1, a pirâmide está invertida: pouco tempo dedicado a prevenção, metade ou mais das horas alocadas a reparos emergenciais, parcela significativa em substituições forçadas. O custo total ao longo do ciclo é maior — e, pior, é imprevisível. A inversão da pirâmide é, no fundo, o objetivo central de qualquer plano de manutenção preventiva em cabos MT.

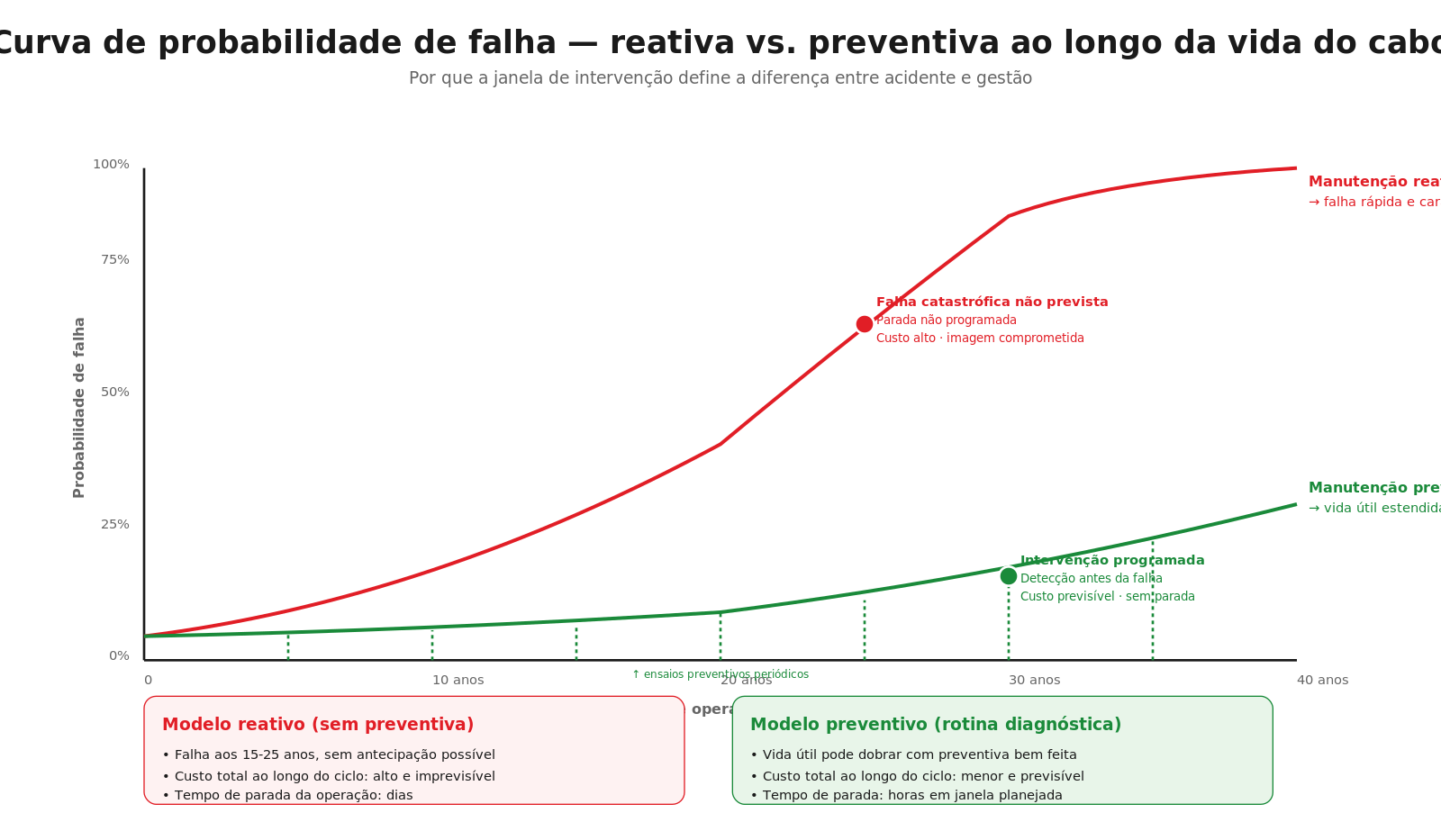

A curva de probabilidade de falha: o que muda na vida útil do ativo

O gráfico ilustra o princípio fundamental que justifica o investimento em rotina preventiva: a curva de probabilidade de falha de um cabo em regime reativo cresce monotonicamente, atingindo 50% de probabilidade tipicamente entre 20 e 25 anos de operação (em ambiente médio); a partir daí, a falha pode ocorrer a qualquer momento. Em regime preventivo bem feito, com diagnósticos periódicos que capturam degradação em estágio inicial e permitem intervenções programadas, a curva se aplaina — a vida útil real do ativo pode dobrar, e a falha catastrófica é substituída por intervenções de reparo planejadas, sem parada não programada.

Esse princípio é validado pelas referências internacionais consagradas em pesquisa de longo prazo (CIGRÉ TB 502, NEETRAC CDFI) e por dados de campo de concessionárias de distribuição que mantêm programas preventivos formais há décadas. Não é argumento de marketing — é mecânica estatística básica aplicada a um ativo com mecanismos de degradação bem caracterizados.

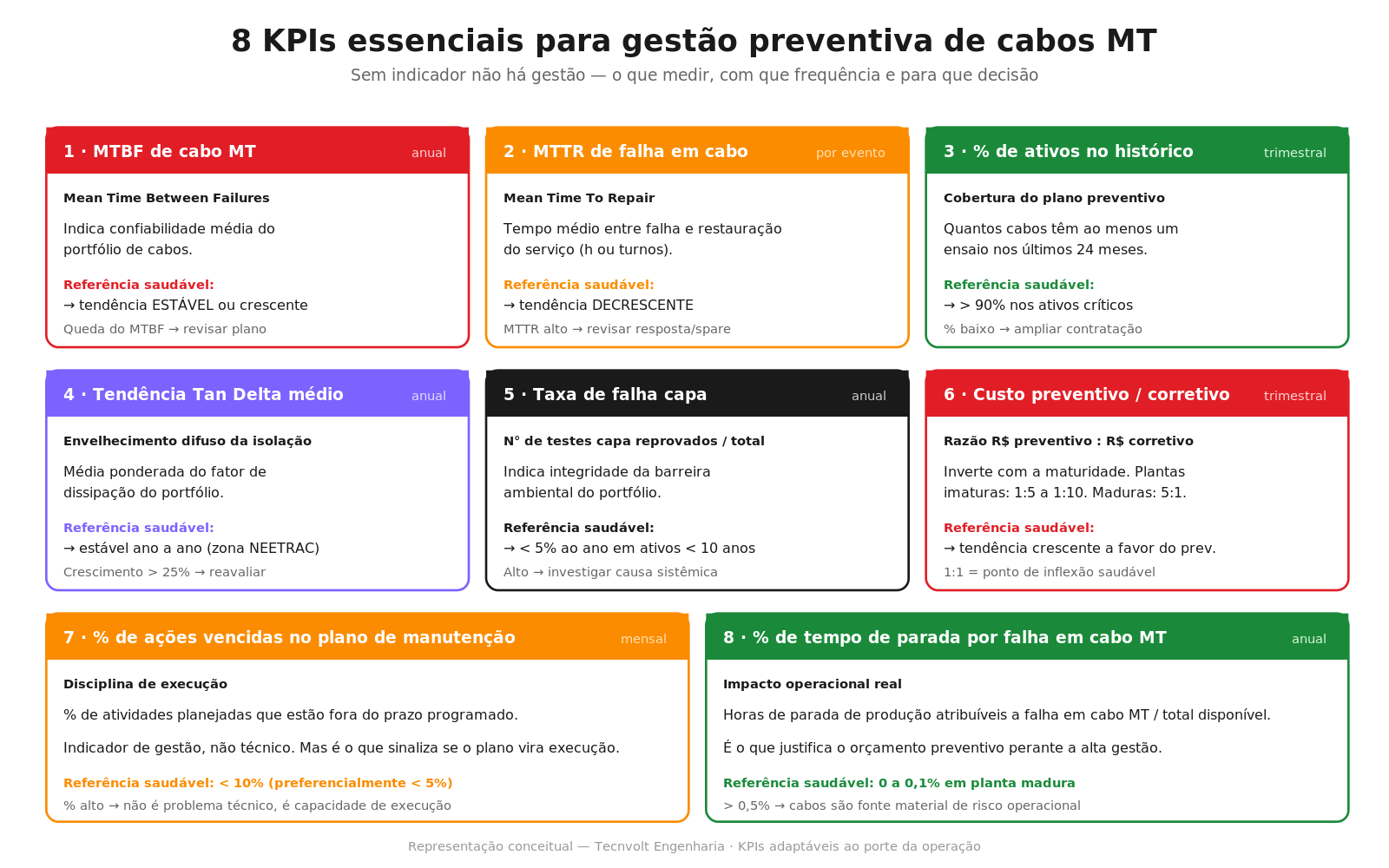

8 KPIs para gerir o plano preventivo com método

Sem indicador, não há gestão — e plano preventivo sem KPIs vira ritual decorativo. Os oito indicadores essenciais para acompanhar a gestão preventiva de cabos MT são apresentados na figura acima. Cada um responde a uma pergunta operacional distinta:

MTBF responde “estamos ficando mais ou menos confiáveis?” — tendência estável ou crescente é saudável;
MTTR responde “quando falha, somos rápidos?” — tendência decrescente indica melhoria de processo de resposta;
% de ativos no histórico responde “estamos cobrindo o portfólio?” — objetivo geral acima de 90% nos ativos críticos;
Tendência Tan Delta médio responde “o envelhecimento difuso está sob controle?” — estabilidade ano a ano é o melhor sinal;
Taxa de falha em capa responde “a barreira ambiental está se mantendo?” — abaixo de 5% ao ano em ativos com menos de 10 anos é razoável;
Razão preventivo/corretivo responde “estamos invertendo a pirâmide?” — passar de 1:1 é o ponto de inflexão saudável;
% de ações vencidas responde “o plano vira execução?” — abaixo de 10% mostra disciplina; acima de 25% indica problema de capacidade;
% de tempo de parada por falha em cabo responde “qual o impacto real no negócio?” — é o número que justifica o orçamento preventivo perante a alta gestão.

Implantar os 8 indicadores de uma vez em uma operação que estava no Nível 1 ou 2 é receita para frustração — falta dado histórico para preencher metade deles com sentido. O caminho prático é começar com 3 indicadores (cobertura, razão preventivo/corretivo, % parada por falha em cabo), evoluir progressivamente nos demais conforme o plano amadurece e a base de dados se consolida.

Por que a Tecnvolt para estruturar a manutenção preventiva dos seus cabos MT

12 diferenciais operacionais da Tecnvolt para manutenção preventiva em cabos MT

Equipe permanente em Recife com base logística para atender Nordeste — Pernambuco, Bahia, Ceará, Rio Grande do Norte, Paraíba, Alagoas, Sergipe, Piauí e Maranhão.
Equipamento de referência mundial — BAUR Syscompact 400 para localização de falhas, plataforma VLF para ensaios CA, megôhmetros 5/10 kV, câmeras termográficas calibradas, equipamentos de teste de capa dedicados.
Engenheiro eletricista responsável CREA-PE, especialista em Sistema Elétrico de Potência, assina todos os laudos com ART correspondente.
Sistema de gestão certificado ISO 9001 (qualidade), ISO 14001 (ambiental) e ISO 45001 (SST) — auditoria independente de processos.
Cobertura completa de classes MT — 1 kV a 36,2 kV em rotina, 69 kV sob consulta. XLPE, EPR e PILC.
Banco digital de histórico — todos os ensaios arquivados no histórico individual do ativo, permitindo análise de tendência ao longo dos anos.
Análise de tendência por cabo — laudo termina com curso de ação fundamentado em série temporal, não em medição isolada.
Plano preventivo estruturado por planta — não vendemos ensaios isolados; entregamos plano anual customizado pela criticidade dos ativos do cliente.
Integração com pré-localização e pinpoint — se algum ensaio detectar falha, executamos localização exata em sequência, sem novo deslocamento.
Resposta de emergência — em Recife e RM em até 4 horas, demais cidades do Nordeste em 24 a 48 horas conforme distância.
Documentação técnica completa — laudo formal, ART CREA, registros fotográficos, curvas dos ensaios, evidência das condições de medição.
Disponibilidade para auditoria técnica — laudos preparados para auditoria de cliente final, seguradora ou órgão regulador.

10 erros frequentes que comprometem planos preventivos formalmente estruturados

Plano sem inventário atualizado dos ativos — não há plano útil se a planta não sabe quais cabos tem.
Periodicidade fixa sem matriz de criticidade — gasta-se demais em ativos secundários e de menos em ativos críticos.
Foco exclusivo em terminações — ignora a maior parte da extensão do cabo, onde 60–70% dos problemas se desenvolvem.
Confundir inspeção visual com manutenção preventiva — visual é necessário, mas insuficiente para cabo enterrado.
Ensaios sem laudo formal — sem ART e sem documento assinado, o ensaio não tem valor de auditoria nem rastreabilidade ao longo do tempo.
Não arquivar curvas de ensaios anteriores — perde a análise de tendência, que é o maior valor da rotina preventiva.
Mudar de empresa de ensaios a cada ciclo sem transferência de histórico — quebra a série temporal.
Reagir a cada ensaio individualmente em vez de analisar tendência — um valor isolado tem pouca informação; a série conta a história real.
Sub-orçar a rotina preventiva assumindo que reagir a falhas é mais barato — em horizonte plurianual, o oposto é verdadeiro;
Não atualizar o plano com base nos resultados — plano é organismo vivo, não documento estático.

Como estimar o retorno do investimento preventivo

O cálculo conceitual de ROI da manutenção preventiva em cabos MT é mais simples do que parece. Considere:

Custo anual do plano preventivo: investimento direto em ensaios, equipe, ART, laudos;
Custo evitado por falha: custo médio de uma falha não programada — inclui localização emergencial, reparo, parada de produção, perda de receita, danos colaterais;
Probabilidade de falha sem preventiva vs com preventiva: o regime reativo apresenta taxa de falha que cresce com o tempo de operação; o preventivo mantém a taxa baixa e estável.

Em planta industrial de processo contínuo, onde uma hora de parada custa centenas de milhares de reais, o custo evitado de uma única falha não programada por ano já paga várias vezes o custo total do plano preventivo. O ROI tende a ser positivo na maioria absoluta das operações industriais brasileiras — o desafio não é o cálculo, é a antecipação cultural do investimento. Falhas que não acontecem não geram manchete; rotinas preventivas que funcionam ficam invisíveis para a alta gestão. O bom gestor de utilidades precisa fazer essa invisibilidade ser comunicada com indicadores objetivos (os 8 KPIs apresentados acima).

Quer estruturar um plano preventivo para seus cabos MT? Fale com a Tecnvolt

A Tecnvolt apoia a construção e a execução de planos preventivos de cabos MT em plantas industriais, hospitais, data centers, usinas solares, concessionárias, condomínios industriais, portos e construtoras do Nordeste. Informe pelo WhatsApp:

número aproximado de cabos MT subterrâneos na sua planta;
classes de tensão envolvidas (1 kV, 13,8 kV, 15 kV, 24,2 kV, 36,2 kV ou 69 kV sob consulta);
tipo de isolação (XLPE/EPR/PILC ou misto);
idade aproximada do parque instalado;
nível atual de manutenção (reativa, visual, preventiva clássica, preditiva);
setor da operação (indústria, hospital, data center, usina solar, porto, concessionária, condomínio industrial);
localização (cidade ou cidades atendidas).

A engenharia da Tecnvolt responde com proposta técnico-comercial estruturada em até 1 dia útil, descrevendo a abordagem recomendada (inventário, classificação de criticidade, calendário, escopo de ensaios, equipe, equipamentos, prazos, entregáveis). Em emergência industrial em Recife e Região Metropolitana, mobilização em até 4 horas; demais cidades do Nordeste em 24 a 48 horas conforme distância.

// CONTATO

Solicite um Orçamento

A Tecnvolt Engenharia é certificada nas normas ISO 9001, ISO 14001 e ISO 45001

Setores onde a manutenção preventiva em cabos MT entrega maior retorno

Indústria

Plantas químicas, alimentícias, metalúrgicas, mineração e petroquímica.

Usinas solares

Cabos MT em redes coletoras e SE elevadora.

Concessionárias

Redes de distribuição MT e subestações dedicadas.

Construtoras

Adequação elétrica e diagnóstico em obras de grande porte.

Hospitais e dados

Continuidade operacional crítica em SE dedicadas.

Portos e terminais

Operação 24/7 e MT em ambientes salinos / agressivos.

// FAQS

Perguntas Frequentes

Em quanto tempo a Tecnvolt atende uma emergência em cabo MT?

Em Recife e Região Metropolitana, deslocamos equipe em até 4 horas com agendamento prioritário. Demais capitais do Nordeste em 24 a 48 horas conforme distância e disponibilidade de logística.

Quais classes de tensão a Tecnvolt atende na localização de falhas?

Cabos isolados de 1 kV a 36,2 kV em rotina. 69 kV é atendido sob consulta, com avaliação prévia da rota do cabo, terminações e condição da subestação.

Quais métodos de localização vocês utilizam?

TDR (Time Domain Reflectometry), ARM (Arc Reflection Method), Decay e ICE na pré-localização; receptores acústico e eletromagnético no pinpoint. A escolha do método depende do tipo de falha (baixa resistência, alta resistência, intermitente ou evolutiva).

Quais tipos de cabo a Tecnvolt localiza?

Cabos XLPE, EPR e PILC, em redes subterrâneas, dutos e bandejamentos. Localizamos falhas em corpo de cabo, emendas e terminações.

A localização exige desligamento do circuito?

Sim. A localização é feita com o cabo desenergizado. Coordenamos o desligamento com a equipe de operação do cliente e com a concessionária quando necessário.

O que está incluso no serviço?

Equipe técnica, equipamento BAUR Syscompact 400, deslocamento, ART, laudo técnico assinado com posição da falha, método empregado, profundidade estimada e recomendação de reparo.

A Tecnvolt executa o reparo após localizar a falha?

A localização e o laudo são entregues pela Tecnvolt. O reparo (emenda nova, troca de trecho) pode ser feito pela equipe do cliente ou contratado em escopo separado.

Vocês alugam o detector de falhas para a equipe própria do cliente?

Sim — locação do BAUR Syscompact 400, com ou sem operador, conforme demanda. Conheça a página de locação do Syscompact 400.

Aplicação por setor: como o plano preventivo se ajusta a cada contexto

Indústria de processo contínuo

Plantas químicas, alimentícias, papel-celulose, metalúrgicas e petroquímicas têm OPEX e EBITDA fortemente sensíveis à disponibilidade dos sistemas elétricos. Em algumas operações, uma única hora de parada não programada significa perda de batelada, contaminação de matéria-prima em processo, dano a equipamento de alta especificidade — custos que extrapolam a perda de receita pura. O plano preventivo nesse contexto é, sem exagero, uma das contratações de OPEX com melhor relação custo-benefício para o gestor de utilidades. A maturidade-alvo é Nível 4 nos ativos críticos, com ciclo anual de ensaios CA e dados consolidados em banco digital.

Hospitais e data centers

Operação criticamente contínua, com obrigações regulatórias (no hospital) ou contratuais (no data center). O cabo subterrâneo entre a entrada de MT e o cubículo principal frequentemente é ponto único de falha que muitas operações nem mapeiam como tal. Em hospitais, falha desse cabo significa transferência de pacientes em UTI e cirurgia para outras unidades — risco regulatório e reputacional sério. Em data centers Tier III/IV, viola SLA com penalidades contratuais. Maturidade-alvo: Nível 3 mínimo, Nível 4 nos cabos críticos, com ensaios anuais ou semestrais.

Usinas solares (UFV) e geração distribuída

Redes coletoras MT cobrem grandes distâncias em ambiente exposto a movimento de solo, ciclo térmico severo (ciclo diurno de geração), exposição a fauna. Falha em cabo da rede coletora desconecta blocos inteiros de painéis — perda de receita imediata, em escala. O plano preventivo em UFV é prática consolidada em SCADA de usinas operadas profissionalmente. Maturidade-alvo: Nível 3 a 4, com ensaios CA bienais e teste de capa anual.

Concessionárias de distribuição

Redes urbanas MT com cabos enterrados em áreas comerciais, hospitalares e industriais. SAIDI e SAIFI são diretamente afetados por falhas em cabo, e ANEEL monitora ambos os indicadores. Práticas preventivas robustas em cabos MT são reconhecidas como diferencial em distribuidoras de referência mundial — em particular o ciclo de retorno de obra (após pavimentação ou intervenção viária próxima ao trajeto), onde teste de capa é especialmente recomendado.

Construtoras e gerenciadoras de obra

Comissionamento elétrico de obras prediais de grande porte, condomínios industriais, shoppings e centros logísticos demanda evidência objetiva de que os cabos MT instalados chegaram íntegros ao point of use. Plano preventivo do construtor termina com handover formal ao operador, incluindo histórico completo dos ensaios de comissionamento — base para o plano operacional do novo proprietário.

Portos, terminais e ambientes salinos

Solo salino agride PVC e PE da capa em escala de poucos anos. Operação 24/7 deixa pouca janela para teste. A solução: combinar teste de capa e ensaios CA com janelas de parada já programadas, em ciclo bienal. Capa rompida em ambiente salino acelera water trees na isolação principal em ordem de magnitude — não monitorar é receita para falha catastrófica nos cabos mais novos primeiro.

15 perguntas frequentes sobre manutenção preventiva em cabos MT

1. Manutenção preventiva em cabo MT é só fazer megôhmetro?

Não. Megôhmetro é um dos componentes do plano, mas não substitui o conjunto. Um plano preventivo completo tem ensaios visuais, termografia, teste de capa, megôhmetro, VLF, tangente delta e — para ativos críticos — descargas parciais. A ausência de qualquer dessas camadas deixa cegueira específica.

2. Posso fazer só termografia e dizer que tenho preventiva?

Termografia é necessária e barata, mas captura apenas problemas que se manifestam por temperatura — basicamente terminações, conexões e contatos. Não enxerga degradação interna da isolação, não enxerga capa rompida, não enxerga emendas em câmaras enterradas. Termografia sozinha cobre 10–20% do espaço de falhas em cabos MT.

3. Quanto custa, em média, um plano preventivo anual?

Varia conforme número de cabos, comprimentos, classes de tensão, criticidade e escopo dos ensaios. Como ordem de grandeza, um plano para uma planta industrial média (10 a 30 cabos MT) custa uma fração do preço de um único transformador de força — e protege investimento maior que o do parque inteiro de transformadores. A Tecnvolt entrega proposta detalhada conforme o caso.

4. Quem deve executar o plano: equipe própria ou terceirizada?

Depende da maturidade da equipe. Inspeção visual e termografia podem ser internas com treinamento adequado. Teste de capa e megôhmetro também, se houver equipamento dedicado e técnico qualificado. VLF, tangente delta e descargas parciais exigem equipamento de alto custo (não justificado para uso esporádico) e profissional especializado — terceirização é o padrão consagrado.

5. Em quanto tempo o plano começa a dar retorno?

Os primeiros ciclos servem para mapear o estado atual do parque, descobrir cabos em condição crítica, agir nas correções urgentes. A partir do segundo ciclo (12 a 24 meses), o plano entra em regime estável e o retorno se manifesta em duas dimensões: redução da taxa de falha não programada e previsibilidade do OPEX de manutenção elétrica.

6. Preciso desligar tudo para fazer os ensaios?

Os ensaios visuais e termografia são feitos com a planta em operação normal — não exigem desligamento. Teste de capa, megôhmetro, VLF, tangente delta e descargas parciais exigem cabo desenergizado. Em plantas com via dupla redundante, o desligamento individual de cada cabo é possível sem parar a operação. Em plantas com via única, exige janela programada.

7. Quantas horas de janela cada ensaio demanda?

Teste de capa: 1 a 2 horas por cabo. Megôhmetro: 1 a 2 horas por cabo. VLF withstand + Tan Delta: 3 a 6 horas por cabo. Descargas parciais a VLF: 4 a 8 horas por cabo. Termografia: 2 a 4 horas para uma SE completa. Inspeção visual: meio-período para um conjunto de câmaras. Os tempos consideram logística completa, incluindo segurança e religamento.

8. Os ensaios estressam ou envelhecem o cabo?

Quando executados dentro das tensões e tempos recomendados pelas normas técnicas (IEEE 400.2 para VLF, IEC 60229 para teste de capa, etc.), os ensaios são considerados não destrutivos. Cabos em condição muito frágil podem ceder durante o ensaio, mas cederiam logo em operação real — antecipar a identificação em ambiente controlado é vantagem operacional.

9. O plano preventivo elimina o risco de falha em cabo?

Não. Elimina a maior parte do risco e reduz a parte residual a níveis gerenciáveis. Algumas falhas (dano externo agudo por terceiros, eventos catastróficos como incêndio, raio direto em terminação aérea) podem ocorrer mesmo com plano impecável. A proposta do preventivo é tornar esses eventos exceção, não regra.

10. Como justificar o investimento para a alta gestão?

Três argumentos costumam funcionar: (a) custo evitado de uma única falha não programada por ano paga várias vezes o plano; (b) previsibilidade do OPEX de manutenção elétrica (gestor financeiro adora previsibilidade); (c) demonstração de governança em SSMA e em gestão de ativos (relevante em auditoria de cliente, seguradora, ESG, ISO).

11. O plano serve para cabos novos?

Sim. Cabo novo tem maior probabilidade de falhar nos primeiros 2 a 3 anos por defeito de instalação (emendas mal feitas, danos de puxamento, vedações inadequadas) e depois entra em platô de baixa probabilidade até o início do envelhecimento. O ensaio de comissionamento e os primeiros ciclos preventivos capturam justamente os defeitos de instalação que ainda não se manifestaram em falha.

12. Posso integrar o plano de cabos com o plano dos transformadores?

Sim, é boa prática. As janelas de parada da SE são compartilháveis entre ensaios em cabos e em transformadores. A Tecnvolt frequentemente executa pacotes integrados — análise de óleo, ensaios de relação de transformação e resistência ôhmica em trafos, mais teste de capa, megôhmetro e VLF em cabos — na mesma mobilização.

13. O laudo é aceito em auditoria de cliente ou seguradora?

Sim. Os laudos da Tecnvolt seguem estrutura padronizada com identificação do ativo, configuração da medição, resultados, comparação com normas e referências, interpretação técnica, recomendação de ação e assinatura por engenheiro CREA-PE com ART correspondente. Aceitos em auditorias de cliente, seguradora, órgão regulador e certificadora.

14. E se o ensaio detectar falha?

O laudo identifica o tipo de falha e recomenda ação: localização exata (pré-localização + pinpoint), reparo programado, substituição de trecho ou monitoramento intensificado. A Tecnvolt executa a localização exata em sequência, sem necessidade de novo deslocamento.

15. Como contratar?

Envie pelo WhatsApp da Tecnvolt o número de cabos, classes de tensão, idade aproximada, setor da operação e localização. A engenharia responde com proposta técnico-comercial estruturada em até 1 dia útil. Atendimento de emergência industrial em Recife e Região Metropolitana em até 4 horas, demais cidades do Nordeste em 24 a 48 horas conforme distância.
