Se há um ativo cuja falha redefine o destino de uma subestação de 69 kV, é o transformador de força. Ele é o equipamento de maior valor, maior tempo de reposição e maior impacto sobre a continuidade da operação. Manter o transformador não é uma tarefa entre outras — é o centro de gravidade de todo o programa de confiabilidade da SE.

Neste artigo, quarto da série sobre manutenção de SE 69 kV, percorro por que o transformador é o ativo crítico, quais são seus subsistemas e como degradam, e quais técnicas de diagnóstico permitem ler sua condição. O detalhe dos ensaios elétricos fica para o artigo seguinte; aqui está a anatomia e a lógica do diagnóstico.

Por Raphael Leite Menezes Santos — Especialista em Sistema Elétrico de Potência · Tecnvolt Engenharia · Tempo de leitura: 14–17 min

Quero manutenção do transformador da minha SE 69 kV

1. Por que o transformador é o ativo crítico

Três fatores tornam o transformador o centro do programa de manutenção. O primeiro é a baixa redundância: em muitas SE de 69 kV há um único transformador de força, e sua perda significa a parada total da carga a jusante.

O segundo é o alto tempo de reposição (lead time): um transformador de força não está em estoque — é fabricado sob encomenda e a entrega pode levar muitos meses, o que torna a falha não apenas cara, mas longa. O terceiro, e mais sutil, é o envelhecimento irreversível do sistema papel-óleo isolante: o papel celulósico que isola os enrolamentos se degrada com temperatura, umidade e oxigênio, e essa perda de resistência mecânica não se recupera. O transformador envelhece de dentro para fora, em silêncio — e é justamente esse envelhecimento oculto que o diagnóstico precisa enxergar.

2. Os subsistemas do transformador

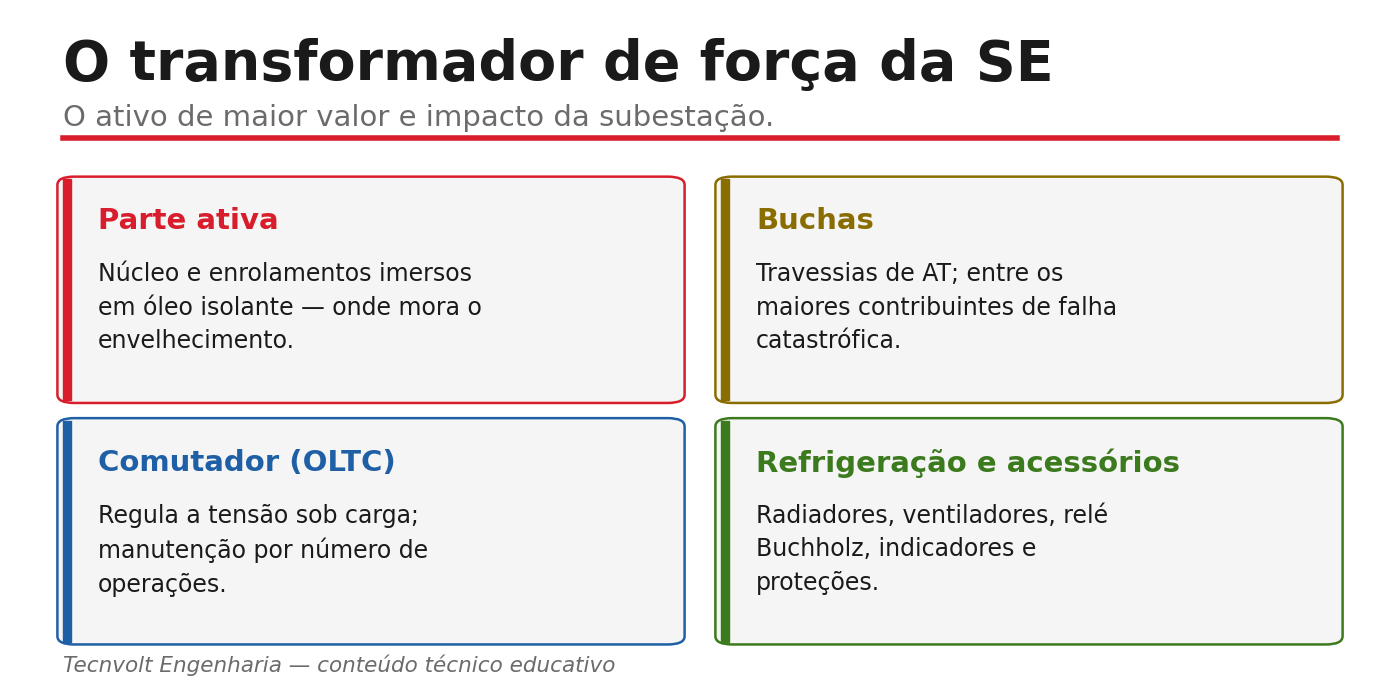

A manutenção trata o transformador como um conjunto de subsistemas. A parte ativa (núcleo e enrolamentos) é o coração elétrico, sujeita a esforços mecânicos em curtos e a envelhecimento do isolamento. O óleo isolante cumpre dupla função, isolar e refrigerar, e seu estado revela muito do que ocorre dentro do tanque. As buchas condensivas levam a alta tensão para fora do tanque e são uma causa frequente de falhas, com degradação do isolamento capacitivo. O comutador sob carga (OLTC) ajusta a tensão e é o subsistema com mais peças móveis e mais desgaste. A refrigeração (ONAN/ONAF — circulação natural ou com ventiladores forçados) mantém a temperatura sob controle. E os acessórios e proteções — relé Buchholz, válvula de alívio de pressão, indicadores de temperatura e nível — vigiam o conjunto e devem ser testados.

3. As técnicas de diagnóstico

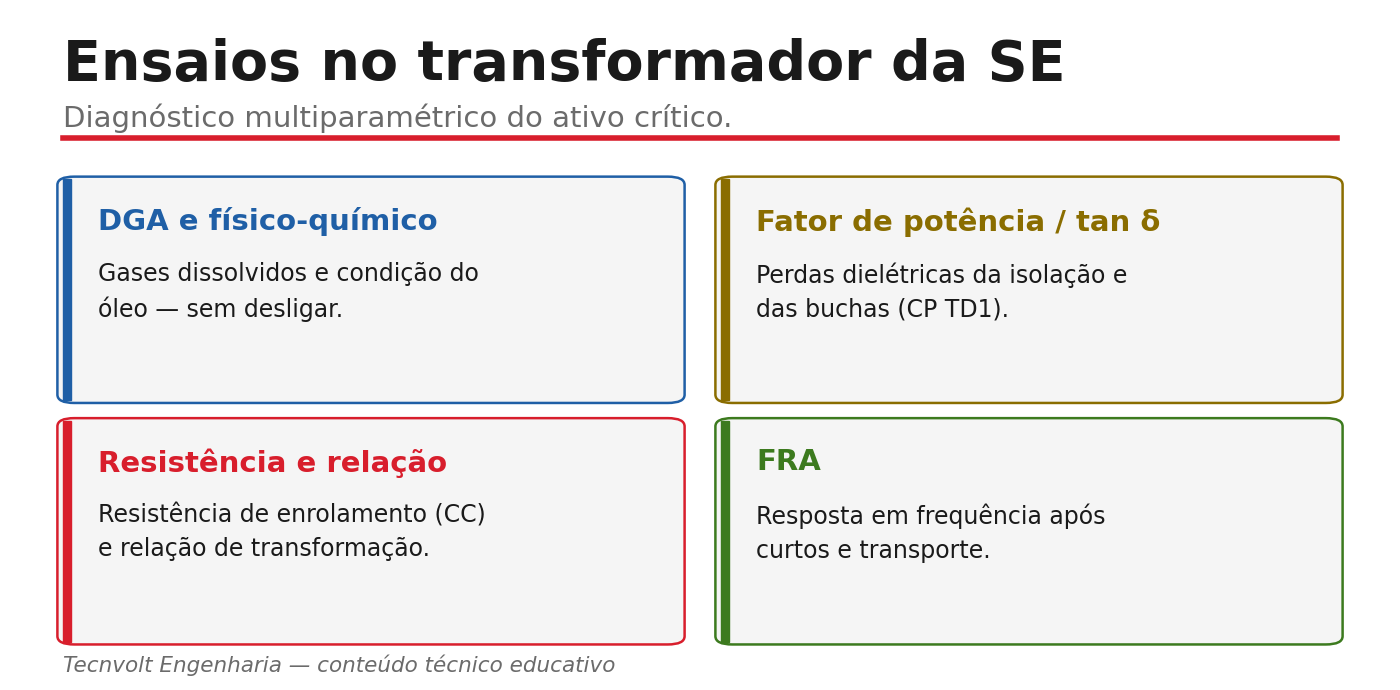

Nenhum ensaio isolado conta toda a história do transformador. O diagnóstico é multiparamétrico: cada técnica olha um aspecto, e a correlação entre elas é que fecha o quadro. A DGA (análise de gases dissolvidos no óleo) é o exame de sangue do transformador — gases como hidrogênio, acetileno e etileno indicam descargas e sobreaquecimentos internos. O físico-químico do óleo avalia rigidez dielétrica, teor de água, acidez e tensão interfacial. O fator de potência / tan δ mede a qualidade da isolação dos enrolamentos e das buchas. A resistência de enrolamento e a relação de transformação verificam a integridade dos enrolamentos e das conexões internas. A FRA (resposta em frequência) detecta deformações mecânicas dos enrolamentos, típicas após curtos passantes. E a termografia complementa, vendo aquecimentos externos em buchas e conexões.

Falar com um especialista em transformador de força

Como a Tecnvolt Engenharia executa esse serviço

A Tecnvolt Engenharia faz a manutenção do transformador de força de SE 69 kV de forma multiparamétrica: coleta e analisa óleo (DGA e físico-químico), executa os ensaios elétricos de parada (fator de potência, resistência, relação, FRA), verifica buchas, comutador, refrigeração e proteções, e correlaciona tudo em laudo com ART, indicando condição e ações. Atuamos em campo na região Nordeste, em subestações de indústrias, geração e concessionárias.
