O CPC 100 é uma ferramenta poderosa — e justamente por isso exige disciplina. Ele injeta correntes e tensões perigosas em equipamentos de subestação, muitas vezes em pátio energizado. A maioria dos acidentes e dos resultados ruins não vem do equipamento, e sim de procedimento: um secundário de TC aberto, um aterramento de teste mal feito, uma medição em 60 Hz que captou o ruído do pátio. Este artigo encerra a série reunindo as regras de segurança e os erros mais comuns.
Resumo técnico
As regras de segurança no uso do CPC 100: o equipamento sob ensaio deve estar desenergizado, isolado e aterrado (NR-10); nunca abrir o secundário de um TC energizado (tensões letais); manter a área controlada durante a injeção; e descarregar/aterrar antes de tocar conexões. Os erros mais comuns: não desmagnetizar após ensaios CC, não corrigir a temperatura, aterramento de teste deficiente e medir em 60 Hz em pátio energizado (captando interferência).Quero ensaios com segurança e procedimento com o CPC 100

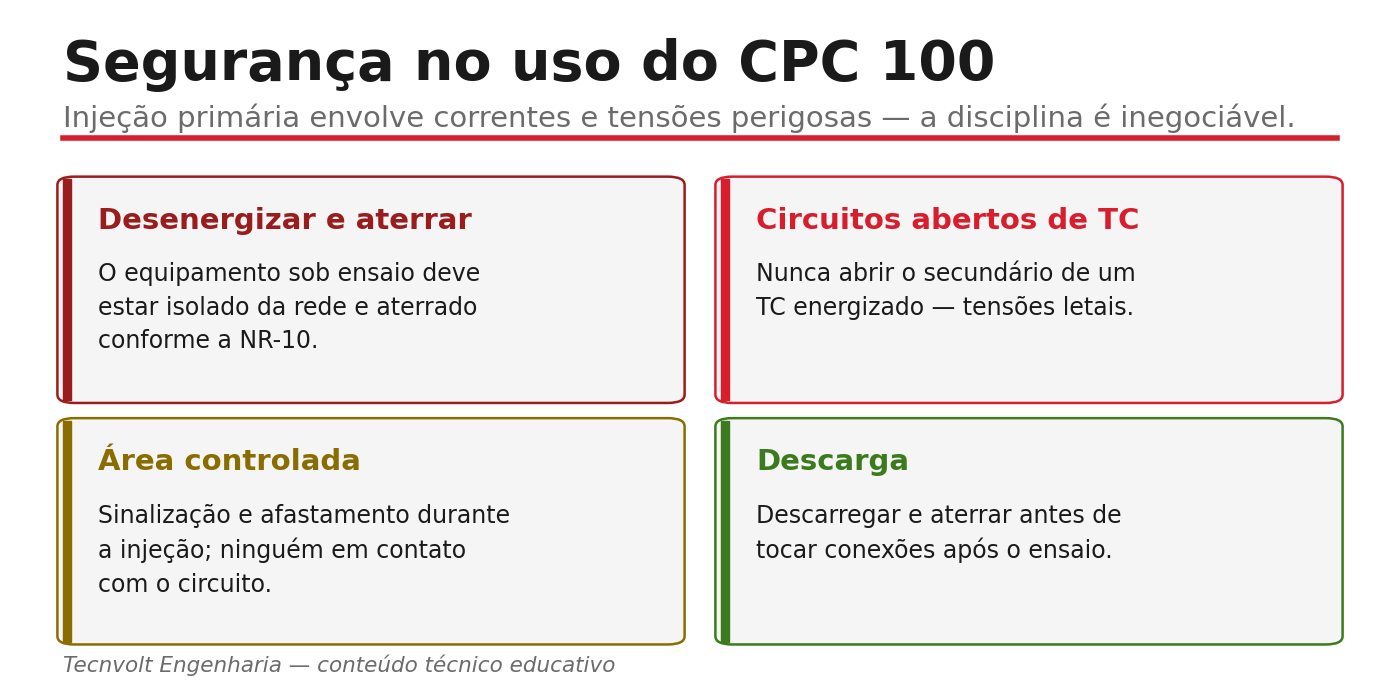

1. As regras de segurança
O CPC 100 é um equipamento de injeção primária — ele gera energia perigosa. As regras inegociáveis são: o ativo sob ensaio deve estar desenergizado, isolado da rede e aterrado conforme a NR-10; a área de ensaio deve ser controlada e sinalizada, sem ninguém em contato com o circuito durante a injeção; e a energia (capacitiva, magnética) deve ser descarregada e o circuito aterrado antes de qualquer manuseio. Em ensaios com o CP TD1 (alta tensão), os afastamentos de AT são adicionais.
Um cuidado merece destaque próprio: nunca abrir o circuito secundário de um TC energizado. Um secundário aberto com o primário conduzindo corrente desenvolve tensões altíssimas e letais — por isso, durante o ensaio, os secundários não utilizados devem estar adequadamente curto-circuitados/aterrados.

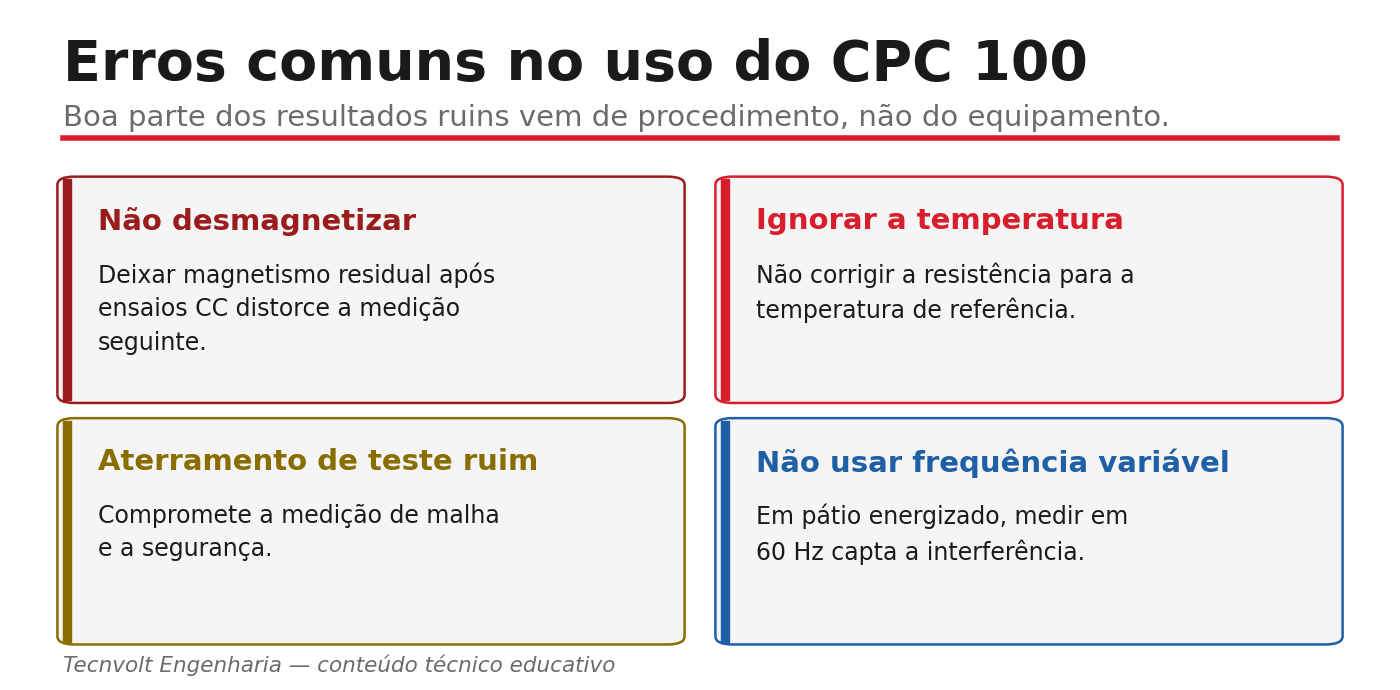

2. Os erros mais comuns
- Não desmagnetizar o núcleo após ensaios CC (resistência, saturação): o magnetismo residual distorce a medição seguinte e pode saturar TCs na energização.
- Ignorar a temperatura: não corrigir a resistência (ou a tan δ) para a temperatura de referência invalida as comparações com a fábrica e o histórico.
- Aterramento de teste deficiente: compromete a medição de malha e, principalmente, a segurança da equipe.
- Medir em 60 Hz no pátio energizado: deixa de usar a frequência variável e capta a interferência da rede, gerando resultados inconsistentes.
3. A disciplina que garante resultados
Ensaios confiáveis nascem de procedimento: confirmar o estado do ativo (desenergizado e aterrado), usar a frequência variável quando há interferência, registrar a temperatura, desmagnetizar ao final dos ensaios CC, comparar com placa, fábrica e histórico, e documentar tudo. O CPC 100 entrega medições de qualidade — desde que o operador siga o método. Esse rigor é o que diferencia um laudo confiável de uma coleção de números sem valor.
Checklist rápido
Ativo desenergizado, isolado e aterrado? Secundários de TC não usados curto-circuitados? Área controlada? Frequência variável ativada no pátio energizado? Temperatura registrada? Núcleo desmagnetizado ao final? Resultados comparados à placa/fábrica/histórico e documentados com ART? Se sim, o ensaio é confiável.
Aviso técnico
Todo ensaio com o CPC 100 deve ser executado por profissional treinado, sob a NR-10, com procedimento formal e responsabilidade técnica (ART). As capacidades e limites do equipamento e dos acessórios constam da documentação do fabricante e devem ser respeitados.
Pedir serviço de ensaios com CPC 100 com equipe qualificada
Como a Tecnvolt Engenharia utiliza o CPC 100
A Tecnvolt Engenharia opera o CPC 100 com procedimento e segurança: ativos desenergizados e aterrados, área controlada, frequência variável em pátio energizado, registro de temperatura, desmagnetização ao final dos ensaios CC e documentação completa com ART. Entregamos resultados confiáveis e rastreáveis. Atendemos a região Nordeste.
Falar com a Tecnvolt sobre ensaios com o CPC 100
Perguntas frequentes
Por que nunca abrir o secundário de um TC energizado?
Porque um secundário aberto, com o primário conduzindo corrente, desenvolve tensões altíssimas e letais. Durante ensaios, os secundários não utilizados devem estar curto-circuitados/aterrados.
Quais são os erros mais comuns no uso do CPC 100?
Não desmagnetizar o núcleo após ensaios CC, não corrigir a temperatura, aterramento de teste deficiente e medir em 60 Hz no pátio energizado (captando a interferência da rede).
O CPC 100 é perigoso?
Ele injeta correntes e tensões perigosas (injeção primária; o CP TD1 gera alta tensão). Com procedimento adequado — ativo desenergizado e aterrado, área controlada, NR-10 — é operado com segurança por equipe treinada.
Como garantir que o resultado é confiável?
Seguindo o método: estado correto do ativo, frequência variável quando há interferência, temperatura registrada, desmagnetização ao final, comparação com placa/fábrica/histórico e documentação com ART.
Referências técnicas
- NR-10 — Segurança em instalações e serviços em eletricidade.
- IEC 61869 / IEEE C57.13 — ensaios de transformadores de instrumentos (cuidados com TC).
- OMICRON — documentação técnica e de segurança pública do CPC 100 e acessórios.
As normas e marcas são citadas para fins técnicos e educativos. Confirme a edição vigente e as instruções de segurança do fabricante.
